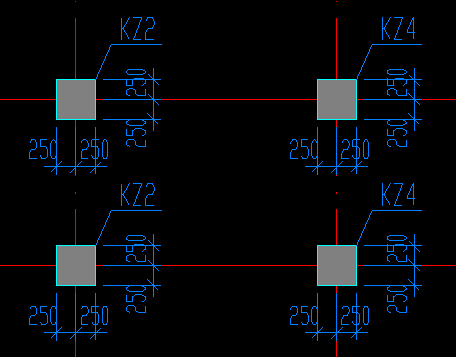

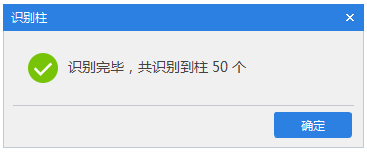

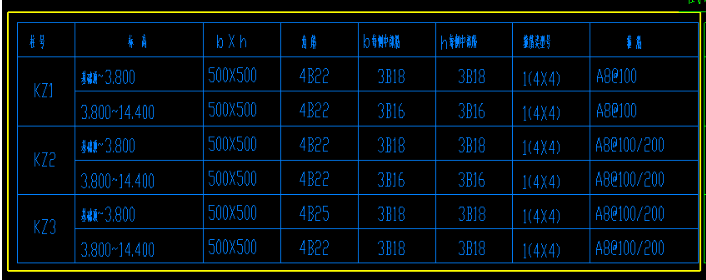

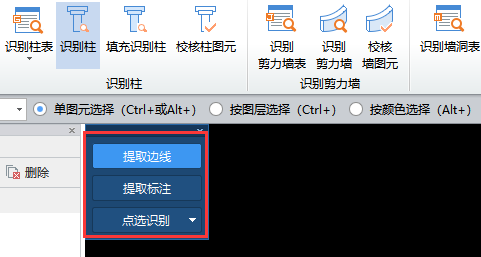

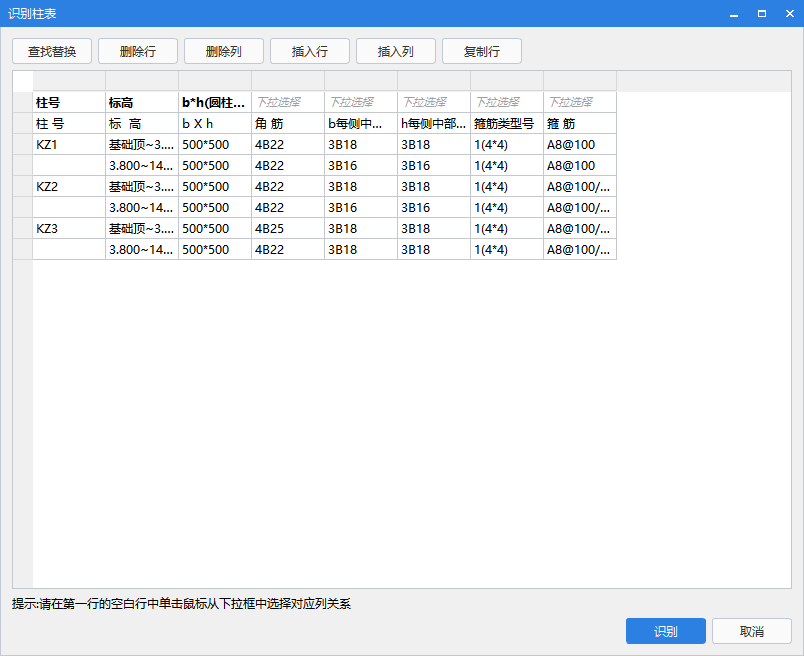

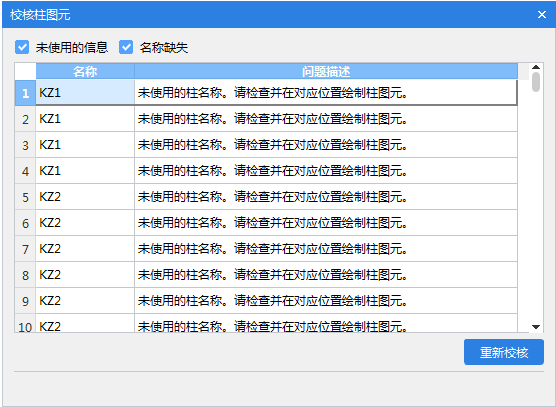

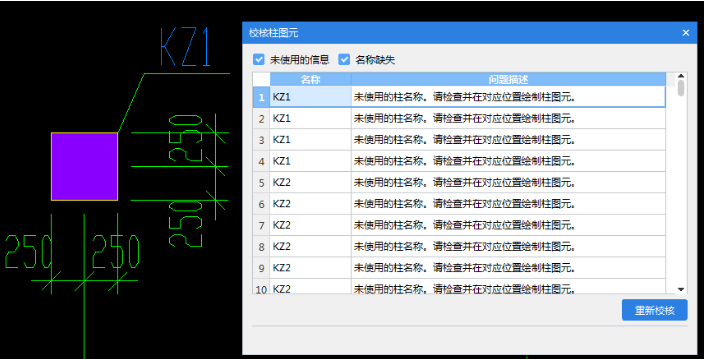

## **識別柱** ### **識別柱表** 操作步驟： 1\. 單擊選項卡“建模”?“識別柱表”，拉框選擇柱表中的數據，如下圖所示黃色線框為框選的柱表范圍，按右鍵確認選擇；  2\. 彈出“識別柱表”窗體，使用窗體上方的“查找替換”、“刪除行”等功能對柱表信息進行調改。  3\. 確認信息準確無誤后點擊“識別”即可，軟件會根據窗體中調改的柱表信息生成柱構件。 ### **識別廣東柱表** **操作步驟：** 1\. 單擊選項卡“建模”?“識別廣東柱表”，拉框選擇廣東柱表中的數據，如下圖所示黃色線框為框選的廣東柱表范圍，按右鍵確認選擇； 2\. 彈出“識別廣東柱表”窗體，使用窗體上方的“查找替換”、“刪除行”等功能對廣東柱表信息進行調改。 ### **識別柱**  **操作步驟：** 1\. 單擊“建模”?“識別柱”?“提取邊線”，利用“單圖元選擇”、“按圖層選擇”、“按顏色選擇”的功能點選或框選需要提取的柱邊線CAD圖元；點擊鼠標右鍵確認選擇，則選擇的CAD圖元自動消失，并存放在”已提取的CAD圖層”中。 2\. 單擊“建模”?“識別柱”?“提取標注”，利用“單圖元選擇”、“按圖層選擇”、“按顏色選擇”的功能點選或框選需要提取的柱標注CAD圖元；點擊鼠標右鍵確認選擇，則選擇的CAD圖元自動消失，并存放在”已提取的CAD圖層”中。  3\. 完成提取柱邊線和提取柱標注操作后，點擊單擊“建模”?“識別柱”?“提取標注”，則提取的柱邊線和柱標識被識別為軟件的柱構件，并彈出識別成功的提示。  **框選識別** ? 完成提取柱邊線和提取柱標注操作后，點擊單擊“建模”?“識別柱”?“框選識別”，然后在繪圖區域拉框確定一個范圍區域，如下圖所示黃色框則為此范圍區域； **點選識別** ? 完成提取柱邊線和提取柱標注操作后，點擊單擊“建模”?“識別柱”?“點選識別”，會在繪圖區域彈出“識別柱”信息窗體。在繪圖區域鼠標左鍵點擊需要識別的柱標識CAD圖元，則“識別柱”窗體會自動識別柱標識信息，  **按名稱識別** ? 完成提取柱邊線和提取柱標注操作后，點擊單擊“建模”?“識別柱”?“按名稱識別”，會在繪圖區域彈出“識別柱”信息窗體。在繪圖區域鼠標左鍵點擊需要識別的柱標識CAD圖元，則“識別柱”窗體會自動識別柱標識信息。  ### **填充識別柱** **操作步驟：** 1\. 單擊“建模”?“填充識別柱”?“提取邊線”，利用“單圖元選擇”、“按圖層選擇”、“按顏色選擇”的功能點選或框選需要提取的柱邊線CAD圖元；點擊鼠標右鍵確認選擇，則選擇的CAD圖元自動消失，并存放在”已提取的CAD圖層”中。 2\. 單擊“建模”?“填充識別柱”?“提取標注”，利用“單圖元選擇”、“按圖層選擇”、“按顏色選擇”的功能點選或框選需要提取的柱標注CAD圖元；點擊鼠標右鍵確認選擇，則選擇的CAD圖元自動消失，并存放在”已提取的CAD圖層”中。 3\. 完成提取柱邊線和提取柱標注操作后，點擊單擊“建模”?“識別柱”?“自動識別”/“框選識別”/“點選識別“。 ### **校核柱圖元** 操作步驟： 1\. 在“識別柱”后，自動進行柱圖元校核，彈出“校核柱圖元”窗體，或單擊“建模”?“校核柱圖元”，軟件識別的柱圖元和原CAD圖標識進行校核，如果存在無名稱標識、有名稱標識但尺寸匹配錯誤的，則彈出如下提示；  2\. 在校核窗體中雙擊柱構件，軟件可以自動追蹤定位到繪圖區域中相應的柱圖元，用戶可以對問題柱圖元進行調改。
