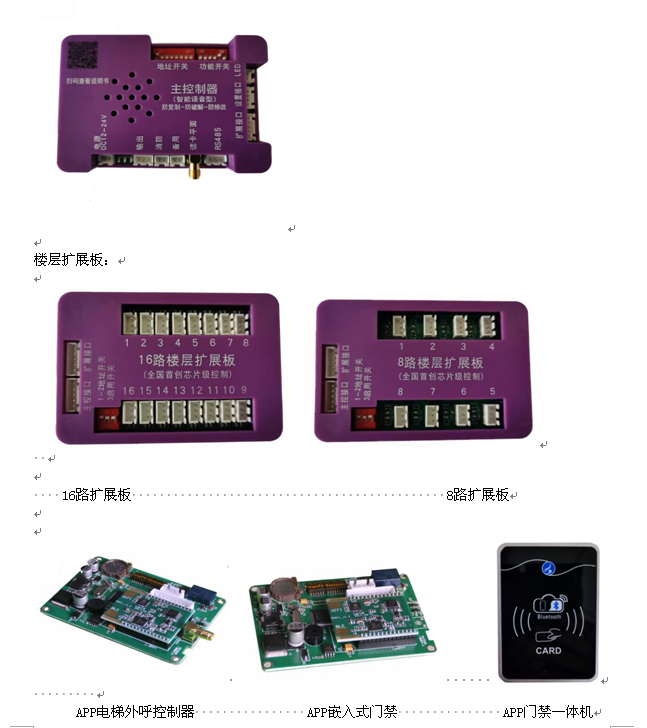

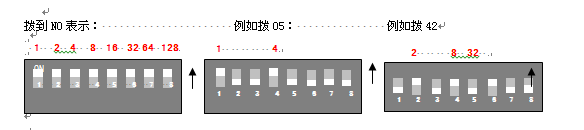

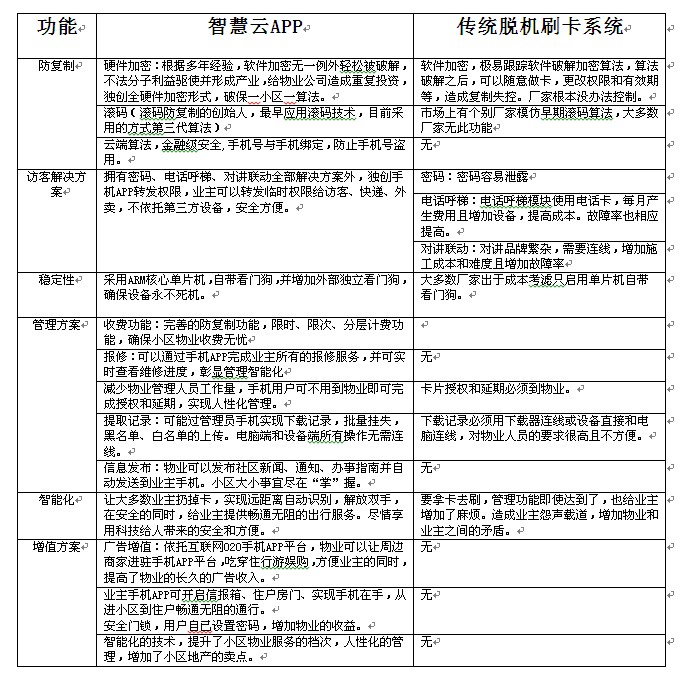

一、產品簡介 本公司APP電梯分層控制系統是與電梯轎廂內操縱盤或電梯外部呼梯盒相連的樓層控制設備。硬件系統由以下幾部分組成：APP電梯分層主控器（以下簡稱主控器）、讀卡平面、選層器（以下簡稱選層器）、操作專用卡或手機APP。 主控器：  二、產品功能簡述  **三、技術指標** **主控器產品參數：** **1**、語音：標配智能語音 **2**、5-45V寬電壓供電,脫機授權。 **3**、支持多種開門方式：手機支持亮屏、藍牙近場自動開門乘梯。兼容手機NFC、IC卡。 **4**、手動消防輸入點 **5**、自帶輸出點1路，可擴展64路。 **6**、輸出點特性：開關量輸出 **7**、使用溫度：\-20-60攝氏度，不結露。 **8**、刷卡操作時間：0.2秒，手機開門時間<3秒 **9**、通訊距離<1200米，通訊速率9600bps，8，n，1 **10**、無線通訊距離：10米 **11**、最多梯號255 **12**、RS232接口、RS485接口、地感輸入接口、對講聯動接口 **13**、黑名單數量1056條，存儲記錄容量65535條，循環存儲。 **14**、安裝方式：4支強磁鐵吸附電梯操作盤內。 **15**、外形尺寸：10.1CM\*7.2CM\*2.2CM **選層器產品參數：** **1**、輸入電壓：**DC5-45V** **2**、輸入電流：<1A **3**、自帶輸出點16****路/8****路。 **4**、輸出點特性：全國首創芯片級控制。 **5**、使用溫度：\-20-60攝氏度，不結露。 **6**、安裝方式：4支強磁鐵吸附電梯操作盤內。 **四、外形尺寸與安裝** **1**、主控器： **S1**為地址設置開關： 控制器板上的8位撥碼開關是用于設置控制器地址編號，有效地址編號為1～255，采用8421BCD碼設置方式，白色手柄撥到NO端有效，撥碼后不需重新上電，同一個系統內的控制器編號不可重復。否則會造成卡片的通用。  **主控器S2為功能選擇開關（拔上去有效）：** 1-啟用刷卡直達 2-啟用手機開門功能 3-啟用7.0版本程序 4-關閉防復制卡功能，同一個系統內，如果有地址相同的設備，只能有一臺設備不撥此開關，其余都要撥上去。否則會造成卡片無效。此功能新設備不必啟用. 5-設置卡、管理卡使能（ON時可以刷設置卡修改設置，不拔上去，刷設置卡將不起作用。） 6-對講聯動貫通門開關 **注：如果設備外加電源供電，一定要把電源負級和電梯電源有效共地！** **2**、擴展板： 擴展板3位撥碼開關（拔上去有效）： **1-2**：擴展板地址開關，分0、1、2、3四個地址。  3-**消防開關，推上去關閉刷卡功能。** 安裝方式采用磁鐵直接吸附于操作盤內。選層器是配合主控器控制多個樓層時使用，每個選層器可控制16個樓層，每個主控器可選配4個選層器。選層器與主控器使用專用電纜連接。 選層器與電梯操縱盤接線方法，如下圖:  **擴展板3P排線與圖中標示說明：** 1— 黃色線（公共） 2— 黑色線 3— 紅色線 **選層器與電梯操作盤接線圖** 選層器端子1-2 腳之間是由常開繼電器控制。當刷多層卡、收到解除控制信號或者控制系統 故障時1-2 腳閉合切斷控制系統對電梯的控制，恢復電梯操縱盤功能。 選層器端子1-3 腳之間是由常開繼電器控制，刷單層卡后1-3 腳閉合相當于按下呼梯按鍵， 從而達到選層目的。 **注：1為兩組繼電器的公共，為正視擴展板標注文字3P插腳的右側一端為1。**  **注：** **1)** **可以拔下電梯按鈕線，按一下按鈕，用萬用表量通斷，找到兩根通的線后，隨便剪斷其中一根一頭接3P排線的黃色線。另一根接3P排線的黑色線），另一根線并接在3P排線的紅色線。這樣如果卡片是單層權限的，刷卡后黃和紅線。就能實現刷卡點亮按鍵。如果卡片是多層權限的，則權限樓層的黃和黑導通，用戶就可以手動按權限樓層。** **2)** **如果按鈕是三芯線，燈線的一根是公共線，剪斷的應該是按鈕的開關那根線。** 五、具體功能描述 1.限次功能：每使用一次會自動減次，當卡中次數小于10 次時，主控器發出3 聲報警。次數到0 時將無法使用。使用管理軟件可以反復填充次數。 2.限時功能：在規定的時間內使用，在其規定的時間外此卡不能正常使用。 3.限制更改主控器設置功能：對相應開關位進行設置后再刷設置卡將失效。防止隨意更改控制 器設置。 4.樓層限制功能：樓層在進入限制的時候控制系統控制電梯，如果想使用電梯需要使用卡、手機或密碼，當解除限制的時候用戶可以通過電梯操縱盤自由使用電梯。 5.解除控制功能：遇到以下情況則控制系統自動失效，切換回電梯操縱盤控制。 接到解除控制信號。（消防聯動開關或刷禁卡卡時系統自動退出控制，恢復電梯正常使用。） 電源故障。（斷電自動恢復電梯正常使用。） 六、常用卡的功能及使用范圍 1．設置器：此卡用于設置控制系統的扇區、密碼、小區編號等信息的卡（出廠時由廠家配發）。設備安裝好后，首先要用設置器設置一下。 2.設置卡：此卡用于設置控制系統的時鐘信息。當主控板電池電量耗盡時，如果系統使用中電池掉電，會導致系統時鐘丟失，需要發行設置卡，再到讀卡器上刷一下，以校準控制器時鐘。系統出廠已校過時鐘，初次安裝完畢后，最好也發行一張設置卡挨臺設備校一下時鐘。否則會造成用戶權限過期后還能繼續使用。 它是由管理系統軟件制作(制作方法詳見管理系統軟件說明)。制作完成后將設置卡貼近控制器讀卡平面后一聲響，設置完成。使用完成后可以當做用戶卡重復使用。對表時要注意，等實際時間到達卡中預設時間后再刷卡。 3.啟禁用卡：此卡用于設置解除控制的時間（時間以控制器的時間為準）和進入控制的時間，或可以在特殊的情況下刷卡立即進入或解除控制，這時要有兩張卡來完成，即禁止卡和解禁卡，由管理系統軟件制作。此卡的使用可以對電梯使用狀態進行管理，這樣可以帶來管理上的方便。 4.普通用戶卡：此卡具有限時、限次、限日期的功能并可以根據用戶的需要設置單個樓層或多 個樓層，存儲1-15 個控制系統的信息。此卡可以在所設置的任意一個控制器上使用。由管理系統軟件制作。 5.掛失卡和解掛失卡：掛失卡用于將要掛失的用戶卡號輸入主控器銷號存儲器中。由管理系統軟件制作。使用時將掛失卡貼近讀卡平面蜂鳴器一聲長響，掛失操作完成。解掛失卡功能的掛失卡相反。用戶卡片丟失后，到管理中心補發新卡后，丟失的卡會自動失效，不用再發行掛失卡到主控器去刷。 七、注意事項 1、選層器與控制器要用同一個電源供電。如果不是一臺電源供電，最好把兩臺電源的負張并在一起共地。電源正負不能接錯，否則會對控制器造成損壞。 不可帶電接線。接線時應把主控器和選層器電源插座拔下，接線后檢查無誤才可通電。 2、設備控制方法：一般刷卡直達接法時，電梯的一層是不控制的，擴展板的第一路輸出是不接的。發卡授權時如果用戶是5層的，卡內只授權5層，即單層卡才能直達樓層。如果下樓也要刷卡時，可以把一層按鈕的公共線斷開接到主控板的輸出上，因為只要是合法卡主控板就會輸出，這樣發卡授權時卡內也只授權5層。用戶上樓刷卡時5層直接點亮，用戶下樓時刷卡后才能按1層，否則按不了1層。 3、防復制開關的啟用：整個系統內不能有相同的地址的設備同時啟用防復制開關，即如果有地址相同的設備，相同地址的設備只能有一臺設備啟用防復制功能。安裝時要注意，最好是一臺設備設置一個地址。 八、設備初始化方法： 初始化方法是：S2功能開關1234推上去，其它不要推（包括S1地址開關）。重新上電，控制器指示燈會一直閃，等幾秒后控制器滴一聲響，初始化完畢，重新上電，開關撥回原樣，再刷管理卡即可。 **注：8.0版本使用設置器，無管理卡，無須初始化操作。** 九、常見故障排除 1、若刷用戶卡無聲音：請確認控制器上電是否響一聲，如果響代表控制器初始化成功。請檢查主控器是否接通電源，讀卡平面與電梯主控板接線是否完好；所用用戶卡是否為我公司標配IC 卡，卡片是否初始化。控制器是否是否用設置器設置成功。 2、主控器繼電器動作正常，選層器不動作。 請檢查主控器與選層器連線是否正確或連接線纜有無破損；供電電源功率是否足夠，如果是外接電源是否和電梯電源共地，用戶卡是否正確設置樓層。如果還不好用，請更換主控板或擴展板檢測問題是出在主控板還是擴展板，將故障設備返廠維修。 3、初始化卡提示失敗：請先把放在發卡器上，點讀卡，如果提示此卡未在本系統登記。則代表此卡已經初始化，直接發行即可，無須再次初始化。如果提示讀卡失敗，代表未經過軟件初始化。請確認此卡是否則新卡，系統所用扇區是否加過密碼。如果排除上述問題經我公司技術人員確認后，請將發卡器返廠維修。 **各種聲音提示說明：** **1、** **開門成功響1聲** **2、** **卡或手機在黑名單響2聲** **3、** **卡有效期小于10天響6聲，卡次數小于10次響7聲** **4、** **設備地址不符響4聲，滾碼錯誤或者卡過期響5聲（滾碼錯誤只提示一次）** **5、** **卡或手機權限不在有效期響3聲，可能是控制器時鐘不準或是權限過期** **6、** **控制器禁用期間響6聲** **注：智能語音型設備全部改為智能播報，請根據提示音處理。** 控制器地址編碼表：   說明：＂●＂表示撥碼開關相應撥碼開關置ON端，空白表示相應位置數字端
