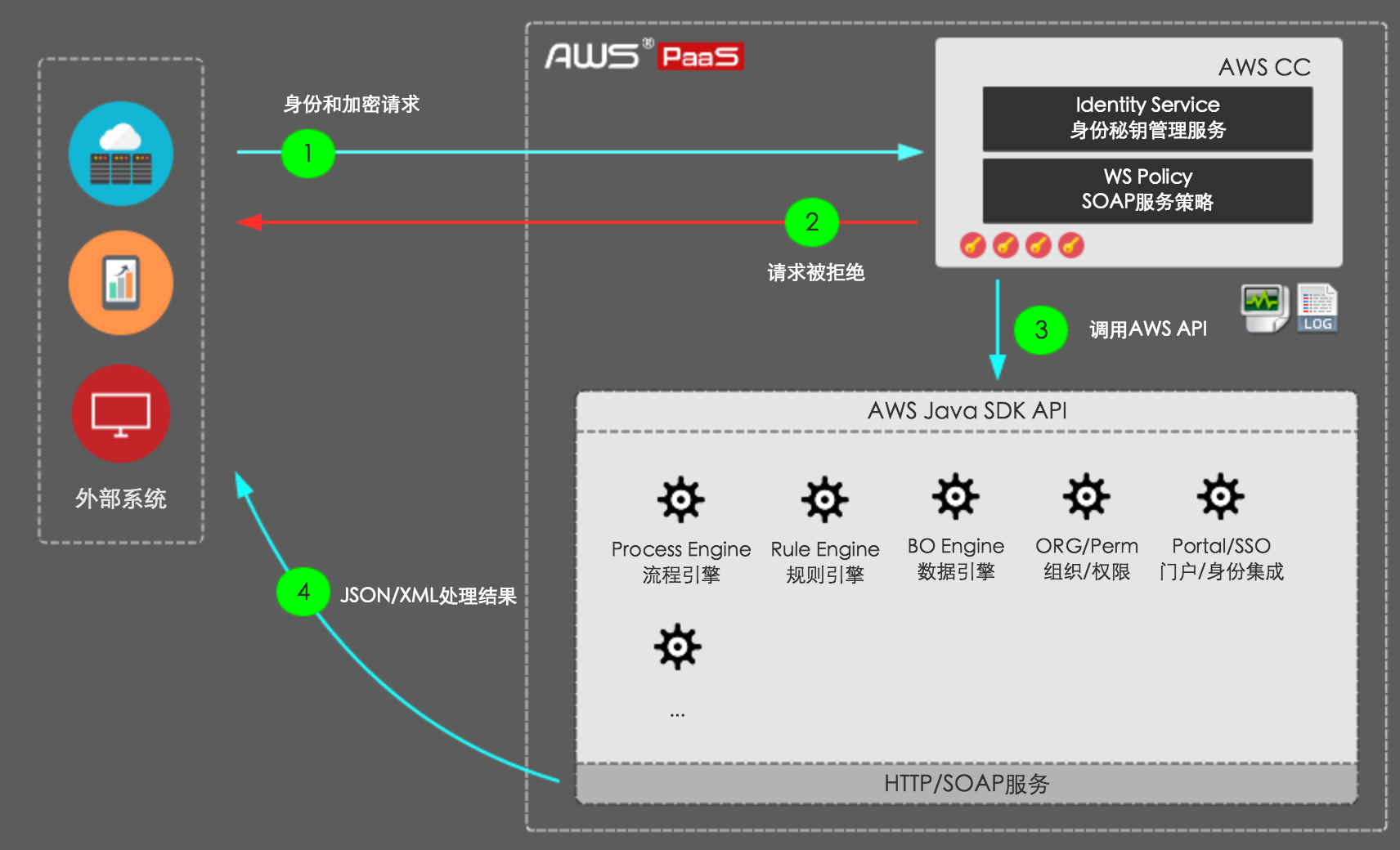

# **API架構** AWS 對每次API請求都進行一次完整的安全驗證，驗證處理過程與開發者選擇的API技術協議有關（如選擇HTTP或SOAP）。下圖是一個抽象的API架構圖：  **請求處理過程** 1. 發起請求 2. 因安全或請求非法被拒絕 3. 調用AWS PaaS的本地接口封裝 4. 將處理結果以JSON/XML文檔返回 # **API接入方法** ## **1. HTTP(s) API接入** HTTP(s) API又叫Web API，開發者可以通過HTTP形式發起請求，獲取JSON或XML的處理結果。由于HTTP被廣泛的編程語言支持，開發者可以基于此HTTP形式與各種語言的企業應用進行交互。 在調用這類API之前，開發者需要向管理員申請API密鑰，該秘鑰由AWS CC的秘鑰身份進行管理。包括訪問憑證 ( access_key ) 和 私鑰 ( secret )。 access_key將作為參數包含在每一個請求中發送，而secret負責生成請求串的簽名，**secret需要妥善保管，請勿外傳。** ### 1.1 技術規格 項|說明 --|-- 訪問協議|HTTPS/HTTP 提交方式|POST/GET,推薦POST 業務參數|JSON 返回結果|JSON/XML 編碼格式|UTF-8 ### **1.2 API請求結構** 項|說明 --|-- API入口|Portal URL + /openapi，例如：https://b2b.awspaas.com/openapi 公共參數|- cmd api名稱(必須)<br>- access_key 訪問憑證(必須)<br>- sig 請求消息的簽名(必須)，<b>詳見下說明</b><br>- sig_method 簽字算法，支持：HmacMD5<br>- format 處理結果數據格式。支持json和xml，默認為json<br>- timestamp 請求時間，long型毫秒值，默認和服務器事件不能超過6分鐘 業務參數|一個json串，見相關API的說明文檔 ### **1.3 API請求樣例及接入說明** 一個典型的API請求如下所示，這是一個 app.install.check 的API請求 ``` https://b2b.awspaas.com/openapi ?timestamp=1439277618461 &sig_method=HmacMD5 &cmd=app.install.check &appId=com.actionsoft.apps.notification &access_key=Salesforce#1 &format=json &sig=DE90336BEDB0C3D3FE6DEE2FF0DF11AC ``` ### **1.4 API返回結構** 由請求參數format指定的數據格式，默認為json串。例如在Java客戶端中，該參數運用如下： ``` //返回JSON結構 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret); //或者 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret, OpenApiClient.FORMAT_JSON); //返回XML結構 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret, OpenApiClient.FORMAT_XML); ``` 項|說明 --|-- result|狀態碼。ok代表成功，error代表失敗 errorCode|錯誤碼 msg|結果信息。如果result值為error時，提供錯誤描述信息 data|業務數據 ### **1.5 API返回樣例** 一個典型的API請求返回結果如下所示 這是一個 app.install.check API的JSON結果 ``` { "data" : true, "result" : "ok" } ``` 這是一個 app.install.check API的XML結果 ``` <?xml version="1.0" encoding="utf-8" standalone="yes"?> <boolResponse> <data>true</data> </boolResponse> ``` ### **1.6 接入調用說明** #### 1.獲取秘鑰 開發者在完成每次HTTP API調用前，API發起的URL中需要帶上sig參數。sig參數是秘鑰access_key和secret及參數串的簽名。秘鑰由AWSCC的秘鑰身份進行管理，開發者可以向管理員申請API密鑰，包括訪問憑證 ( access_key ) 和 私鑰 ( secret )。  #### 2.使用AWS HTTP SDK for Java API工具包（Java語言可使用此方法，其他語言見 第三點） 這是我們為Java開發者提供的HTTP API客戶端開發工具包（AWS HTTP SDK for Java API工具包），可以簡化對HTTP API的使用，也無需考慮URL簽名過程。（依賴jar文件可在調用時聯系管理員獲取） jackson類庫用于處理json到Java對象的轉換處理。建議使用AWS PaaS平臺默認提供的相關資源： ``` * webserver/webapps/portal/WEB-INF/lib/jackson-core-2.4.1.jar * webserver/webapps/portal/WEB-INF/lib/jackson-databind-2.4.1.jar * webserver/webapps/portal/WEB-INF/lib/jackson-module-jaxb-annotations-2.5.2.jar * webserver/webapps/portal/WEB-INF/lib/jackson-annotations-2.4.0.jar ``` ##### 2.1 JAVA客戶端示例代碼 **OpenApiClient構造函數** ``` //返回JSON結果 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret,OpenApiClient.FORMAT_JSON); //返回XML結果 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret,OpenApiClient.FORMAT_XML); //返回對象結果（不同API封裝的結果對象不同，見示例代碼） OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret); BoolResponse r = client.exec(apiMethod, args, BoolResponse.class); ``` **示例** ``` //API入口 String apiServer = "https://b2b.awspaas.com/openapi"; String accessKey = "Salesforce#1"; String secret = "0a799959-8327";//注意保密 String apiMethod = "bo.query";//API方法，cmd參數 //API請求參數 Map<String, Object> args = new HashMap<String, Object>(); args.put("boName","BO_ACT_TEST" ); //構建客戶端 OpenApiClient client = new OpenApiClient(apiServer, accessKey, secret); //執行并獲得查詢結果 ListMapResponse r = client.exec(apiMethod, args, ListMapResponse.class); List bos = r.getData(); if (bos != null) { for(int i=0;i<bos.size();i++){ //... } } ``` #### 3.通過簽名URL請求，完成API調用（其他語言） 簽名的目標是由開發者在API客戶端計算出系列參數組合的哈希值，將產生的信息添加到URL請求的sig參數。 ##### 3.1 獲得秘鑰 這里介紹API請求中簽名 ( sig ) 的生成方法。簽名需要開發者先在控制臺創建API密鑰 ，獲得訪問憑證 ( access_key ) 和私鑰 ( secret )，這里我們假設 ``` access_key = 'Salesforce#1' secret = '0a799959-8327' ``` ##### 3.2 計算簽名 例如API請求參數如下(這是一個 app.install.check API): ``` { "timestamp":"1439279383630", "sig_method":"HmacMD5", "cmd":"app.install.check", "appId":"com.actionsoft.apps.notification", "access_key":"Salesforce#1", "format":"json" } ``` ###### 1. 按參數名進行升序排列 準備參數。范圍：cmd,access_key,timestamp,format,sig_method和業務參數（見API輸入參數文檔），其中不包括空值參數排序后的參數為: ``` { "access_key":"Salesforce#1", "appId":"com.actionsoft.apps.notification", "cmd":"app.install.check", "format":"json", "sig_method":"HmacMD5", "timestamp":"1439279383630" } ``` ###### 2. 構造簽名串 以secret字符串開頭，追加排序后參數名稱和值，格式：secretkey1value1key2value2... 應用到上述示例得到簽名串為(注意：簽名串中間沒有空格分割)： ``` 0a799959-8327access_keySalesforce#1appIdcom.actionsoft.apps.notificationcmdapp.install.checkformatxmlsig_methodHmacMD5timestamp1439277618461 ``` ###### 3. 計算簽名 計算被簽名串加密的簽名。將API密鑰的私鑰 (secret) 作為key，生成被簽名串的 HmacMD5簽名 將簽名得到的16字節依次轉化為大寫的16進制字符串，如果字符串長度為1，在前補0，結果為32位字符串，例如：050CC7A1C04487EAE1197C31D28B7E37 ###### 4. 添加簽名 將計算的簽名值以sig參數名，附加到URL請求中。一個典型的API請求如下所示 這是一個 app.install.check 的API請求 ``` https://b2b.awspaas.com/openapi?timestamp=1439277618461 &sig_method=HmacMD5 &cmd=app.install.check &appId=com.actionsoft.apps.notification &access_key=Salesforce#1 &format=json &sig=DE90336BEDB0C3D3FE6DEE2FF0DF11AC ``` ## **2.SOAP API接入** SOAP API即Web Service。開發者可以通過HTTP傳輸協議發送SOAP格式的請求消息獲得XML結構的處理結果。 在調用這類API之前，開發者需要向管理員申請API密鑰，該秘鑰由AWS CC的秘鑰身份進行管理。包括用戶名和密碼及增強安全策略。 用戶名和密碼的傳輸需要遵循WS-Security的用戶名密碼類型令牌規范，**密碼需要妥善保管，請勿外傳**。 ### **2.1 技術規格** 項|說明 --|-- Transports|HTTPS/HTTP JSR|Java API for XML-Based Web Services (JAX-WS) 2.0 - JSR-224<br>Web Services Metadata for the Java Platform - JSR-181<br>SOAP with Attachments API for Java (SAAJ) - JSR-67 WS-*和相關規范|WS-I Basic Profile 1.1<br>WS-Reliable Messaging<br>WSDL 1.1<br>WS-Security<br>SOAP 1.1, SOAP 1.2<br>Message Transmission Optimization Mechanism (MTOM)<br>JAXB 2.x ### **2.2 API請求結構** 項|說明 --|-- API入口|Portal URL + /openapi，例如：https://b2b.awspaas.com/openapi 查詢參數|- service 值為服務ID(必須)，例如appApi<br>- wsdl true/false，是否返回WSDL(可選) 業務參數|一個json串，見相關API的說明文檔 ### **2.3 API請求樣例及接入說明** 一個典型的API請求如下所示,這是一個 isInstalled 的SOAP API請求 ``` <soap:Envelope xmlns:ser="http://service.sdk.actionsoft.com/" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"> <soapenv:Header xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"/> <soap:Body> <ser:isInstalled> <appId>com.actionsoft.apps.notification</appId> </ser:isInstalled> </soap:Body> </soap:Envelope> ``` ### **2.4 API返回結構：** 項|說明 --|-- result|狀態碼。ok代表成功，error代表失敗 errorCode|錯誤碼 msg|結果信息。如果result值為error時，提供錯誤描述信息 data|業務數據 ### **2.5 API返回樣例** 一個典型的SOAP API請求返回結果如下所示 這是一個 isInstalled 的SOAP API服務返回結果 ``` <soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"> <soap:Body> <ns1:isInstalledResponse xmlns:ns1="http://service.sdk.actionsoft.com/"> <return xmlns:ns2="http://service.sdk.actionsoft.com/"> <data>true</data> </return> </ns1:isInstalledResponse> </soap:Body> </soap:Envelope> ``` ### **2.6 接入調用說明** #### 1.獲取秘鑰 秘鑰由AWS CC的秘鑰身份進行管理，開發者可以向管理員申請API密鑰，包括用戶名和密碼。  #### 2.使用SoapUI工具調用 SoapUI是一個開源測試工具，希望快速熟悉SOAPAPI的開發者，也可以使用這個客戶端測試每個API。 **場景** 調用appApi服務的isInstalled方法判斷AWS PaaS是否安裝了某個應用。假定SOAP安全策略配置為用戶名密碼認證、密碼加密傳輸 ``` 用戶名：Salesforce#1 密碼：0a799959-8327 ``` **步驟** **1.創建soapUI工程,File > new soapUI Project**  **2.配置參數及認證用戶名密碼**   **3.運行查看結果**  #### 3.使用CXF客戶端調用 **場景** 調用appApi服務的isInstalled方法判斷AWS PaaS是否安裝了某個應用。假定服務端配置用戶名密碼認證、密碼加密傳輸 ``` 用戶名：Salesforce#1 密碼：0a799959-8327 ``` **完整的CXF示例代碼** ``` import java.io.IOException; import java.util.HashMap; import java.util.Map; import javax.security.auth.callback.Callback; import javax.security.auth.callback.CallbackHandler; import javax.security.auth.callback.UnsupportedCallbackException; import org.apache.cxf.endpoint.Client; import org.apache.cxf.frontend.ClientProxy; import org.apache.cxf.ws.security.wss4j.WSS4JOutInterceptor; import org.apache.ws.security.WSConstants; import org.apache.ws.security.WSPasswordCallback; import org.apache.ws.security.handler.WSHandlerConstants; import com.actionsoft.sdk.service.AppApi; import com.actionsoft.sdk.service.AppApiPortType; import com.actionsoft.sdk.service.BoolResponse; public class AppApiClient { public static void main(String[] args) { // 構造攔截器，設置用戶名密碼屬性和認證類型 Map<String, Object> outProps = new HashMap<String, Object>(); outProps.put(WSHandlerConstants.ACTION, WSHandlerConstants.USERNAME_TOKEN); //outProps.put(WSHandlerConstants.PASSWORD_TYPE, WSConstants.PW_TEXT);//密碼明文還是密文，不設置時默認密文 outProps.put(WSHandlerConstants.USER, "Salesforce#1"); outProps.put(WSHandlerConstants.PW_CALLBACK_REF, new UTSetPasswordCallback()); WSS4JOutInterceptor interceptor = new WSS4JOutInterceptor(outProps); // 注入cxf的攔截器增加用戶名密碼 AppApi api = new AppApi(); AppApiPortType port = api.getAppApiPort(); Client client = ClientProxy.getClient(port); client.getOutInterceptors().add(interceptor); // 服務方法調用 BoolResponse r = port.isInstalled("com.actionsoft.apps.notification"); // 業務異常判斷 if (r.getErrorCode() == null) { System.out.println(r.isData()); } else { System.out.println(r.getErrorCode() + "," + r.getMsg()); } } private static class UTSetPasswordCallback implements CallbackHandler { public void handle(Callback[] callbacks) throws IOException, UnsupportedCallbackException { for (int i = 0; i < callbacks.length; i++) { WSPasswordCallback pc = (WSPasswordCallback) callbacks[i]; if ("Salesforce#1".equals(pc.getIdentifier())) { pc.setPassword("0a799959-8327"); return; } } } } } ``` **Simple Frontend Client Proxy(CXF私有調用方式)** ``` import org.apache.cxf.frontend.ClientProxyFactoryBean; ... ClientProxyFactoryBean factory = new ClientProxyFactoryBean(); factory.setServiceClass(AppApiPortType.class); factory.setAddress("http://localhost:8088/portal/r/s?service=appApi"); AppApiPortType client = (AppApiPortType) factory.create(); ``` #### 4. 使用JDK自帶WebService框架 **注意：** 1. JDK1.6或更高版本才提供Web Service實現。 2. 目前JDK對WS-*規范的支持不夠完善，例如發送WS-Security規范要求的用戶名密碼時需要借助其它服務框架，因此本章沒有安全驗證。（AWS PaaS提供的官方SOAP API要求必須有用戶名密碼驗證，因此本章節調用方式不支持由AWS PaaS提供的官方SOAP API） **JAX-WS Proxy方式調用服務步驟** 1. 準備JDK1.6或以上版本 2. 生成服務客戶端文件 使用JDK bin目錄下的wsimport命令生成服務客戶端文件，如果不指定。示例： ``` wsimport -keep -clientjar app_service_client.jar "http://localhost:8088/portal/r/s?service=appApi&wsdl=true" ``` 3. 獲得服務和代理對象 在生成的app_service_client.jar中有2個重要的類，如下： 項|說明 --|-- AppApi|AppApi是服務類，繼承javax.xml.ws.Service，它的名字默認和wsdl中服務名稱對應，wsdl:service的name屬性，該類用于創建服務對象實例 AppApiPortType|AppApiPortType類是該服務的SEI(service endpoint interface)，可以得到代理對象實例 AppApi的構造函數中可以指定3個參數： 項|說明 --|-- java.net.URL wsdlDocumentLocation|WSDL路徑，默認使用app_service_client.jar中備份的生成源WSDL QName serviceName | 該參數指定調用哪個服務 WebServiceFeature... features | 服務的特殊功能或者處理，例如MTOMFeature可以指定是否優化附件傳輸 通過生成的服務類獲得代理對象的代碼示例： ``` AppApi api = new AppApi(); AppApiPortType port = api.getAppApiPort(); ``` 通過javax.xml.ws.Service和SEI得到代理對象： ``` URL wsdlURL = new URL("http://localhost:8088/portal/r/s?service=appApi&wsdl=true"); QName SERVICE_NAME = new QName("http://service.sdk.actionsoft.com/", "AppApi"); Service service = Service.create(wsdlURL, SERVICE_NAME); AppApiPortType client = service.getPort(AppApiPortType.class); ``` 4. 通過代理對象調用服務 ``` AppApiPortType client = service.getPort(AppApiPortType.class); BoolResponse result = client.isInstalled("com.actionsoft.apps.notification"); ``` **JAX-WS Dispatch方式調用服務步驟** 1. 準備JDK1.6或以上版本 2. 獲得服務和Dispatch對象 3. 通過Dispatch對象調用服務 ``` import java.net.URL; import javax.xml.transform.Source; import javax.xml.ws.Dispatch; import javax.xml.ws.Service; ... URL wsdlURL = new URL("http://localhost:8088/portal/r/s?service=appApi&wsdl=true"); Service service = Service.create(wsdlURL, new QName("http://service.sdk.actionsoft.com/", "AppApi")); Dispatch<Source> disp = service.createDispatch( new QName("http://service.sdk.actionsoft.com/", "AppApiPort"), Source.class, Service.Mode.PAYLOAD); Source request = new StreamSource("<appId>com.actionsoft.apps.notification</appId>") Source response = disp.invoke(request); ```
