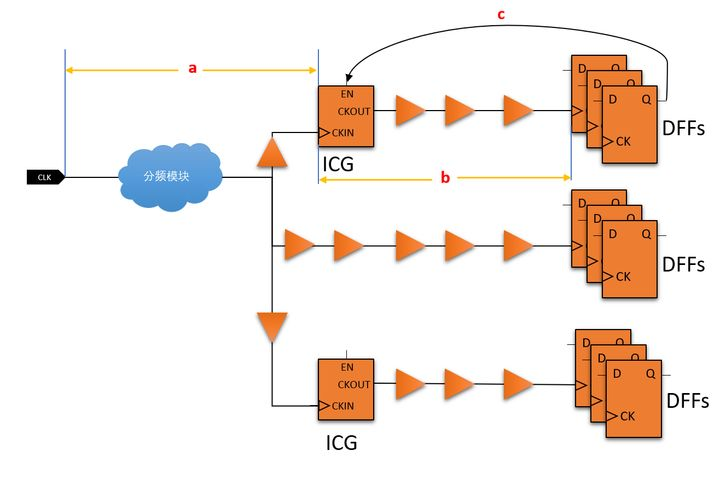

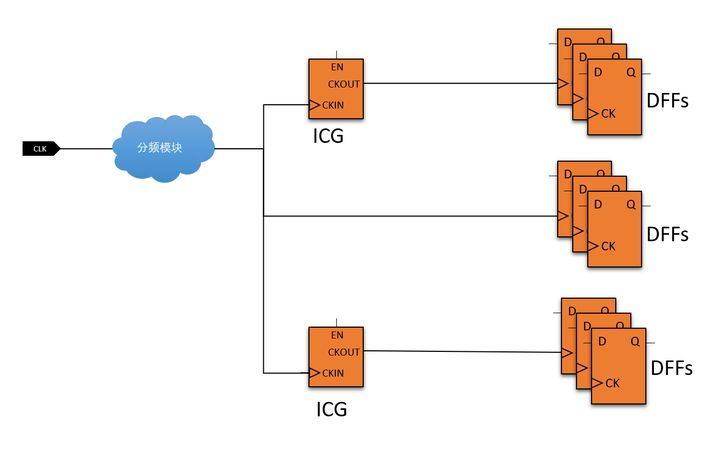

ICG(Intergrated Clock Gating)作為low power的設計手法之一，已經在實際中得到廣泛應用。它們能夠在某些時候將某些clock關斷從而達到降低功耗的目的。然而從時序的角度，經常會發生ICG的setup難以收斂的情況。 為什么會出現這種情況呢？ 下圖展示了一種簡單的帶ICG的clock tree結構：  一般每個ICG會控制一個或多個DFF，通過某個DFF傳遞過來的控制信號控制ICG的開啟或者關斷。 然而，在CTS(clock tree synthesis)工具或者命令綜合時鐘樹的時候，ICG不會被看作sink因此并不會作為balance對象，因此就會出現如下這種結果：  由上圖可以看出，在分析setup時： launck clk delay = a + b capture clk delay = a 因此，**對于ICG的setup path，天然存在clock skew**：**b**，而skew的大小完全取決于ICG距離sink DFF有多遠。 在出現setup violation的ICG path上，比較多見的就是**因為ICG和sink DFF的clock之間存在較多邏輯或者物理上距離較遠，從而導致skew較大而發生setup violation**。 針對這種現象，在實際設計中，我們可能會考慮將出現setup violation的ICG盡量放在sin DFF附近以減小skew。與此同時，EDA工具也提供命令來收緊ICG的timing constraint來迫使工具來優化這些path，比如**set\_clock\_gating\_check**命令。 往期問題答案： **fix hold violations時，插入buffer或者delay cell的位置，是靠近launch端還是capture端，還是并無任何要求呢？** 在邏輯和物理上都應該盡量靠近capture端，也就是endpoint。在邏輯上更靠近endpoint能夠保證插入的cells只會影響到有violation的path，物理上更靠近endpoint能夠有效避免DRV，因為修hold時加入的cell普遍驅動能力較弱。
