**簡述:通過設置對象樣式,實現視圖級的模型或系統的顯示顏色、線型、線寬、填充、顯示和隱藏等,此功能同樣作用于參照的模型和視圖的顯示顏色、線型、線寬、填充、淡顯等**
**功能**:**【基本設置】→【視圖對象樣式】**
點擊“”功能按鈕進入對象樣式設置對話框。

當前工作單元中的模型可通過系統類型、模型對象兩個界面設置視圖級的樣式,設置默認為“無替換”,表示采用對象樣式中設置的值,支持替換其他樣式,并只應用于當前視圖。

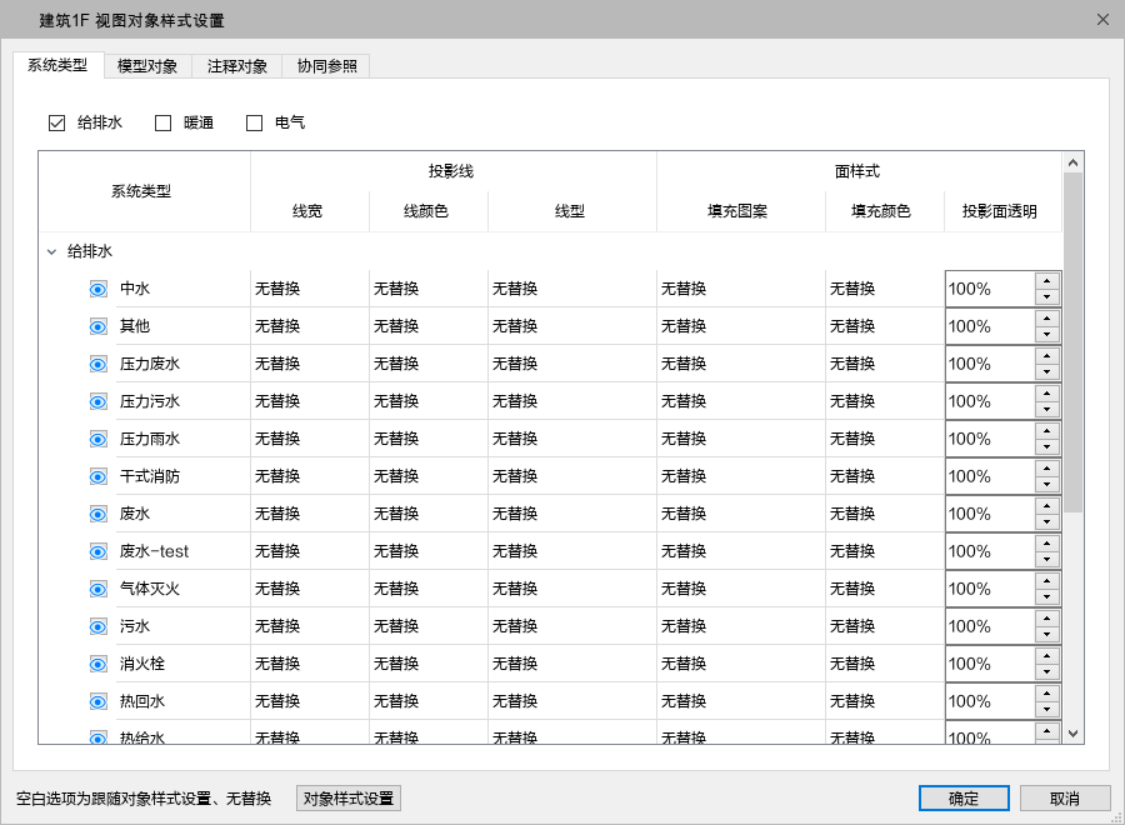

### **系統類型**
【專業過濾】:給排水、暖通、電氣,通過勾選確認需要顯示的專業。
【系統類型】:項目配置管理中設置的系統類型。

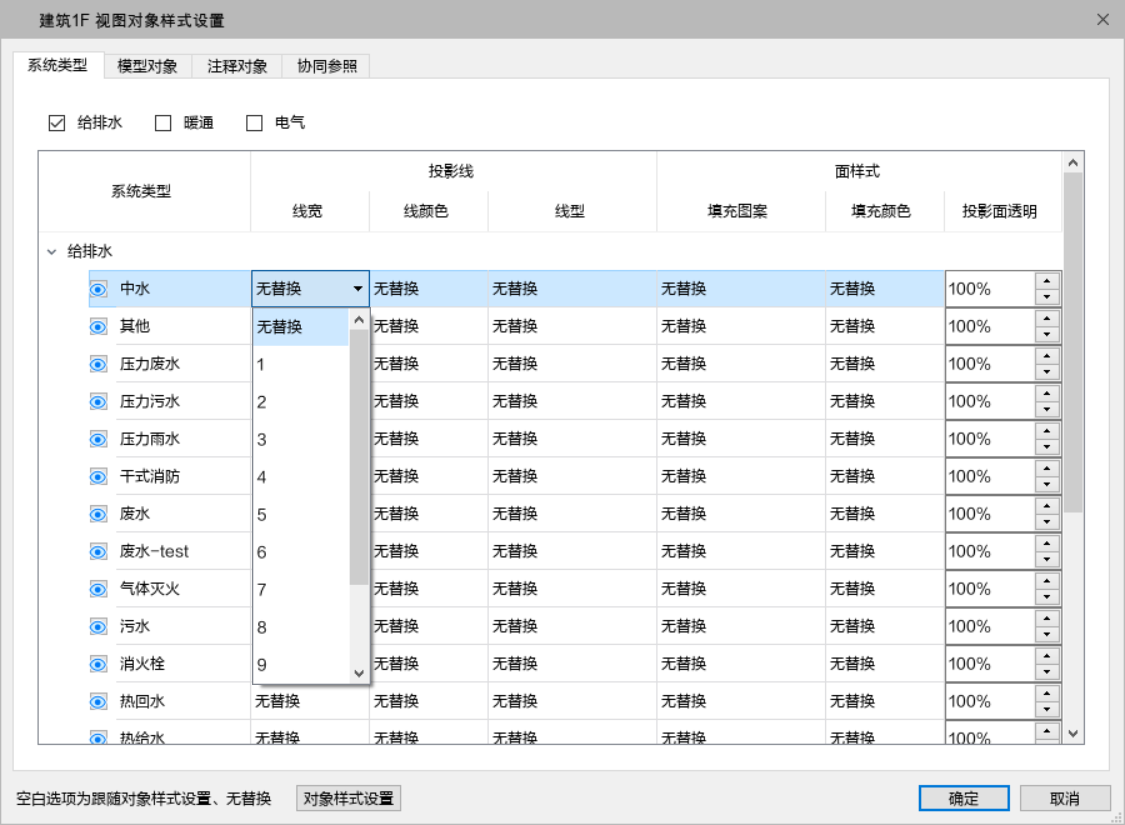

【投影線寬】:可以通過下拉框選擇是否替換對象樣式的設置,“無替換”表示使用對象樣式的設置,其他值表示替換了對象樣式的線寬,并只應用于當前視圖。

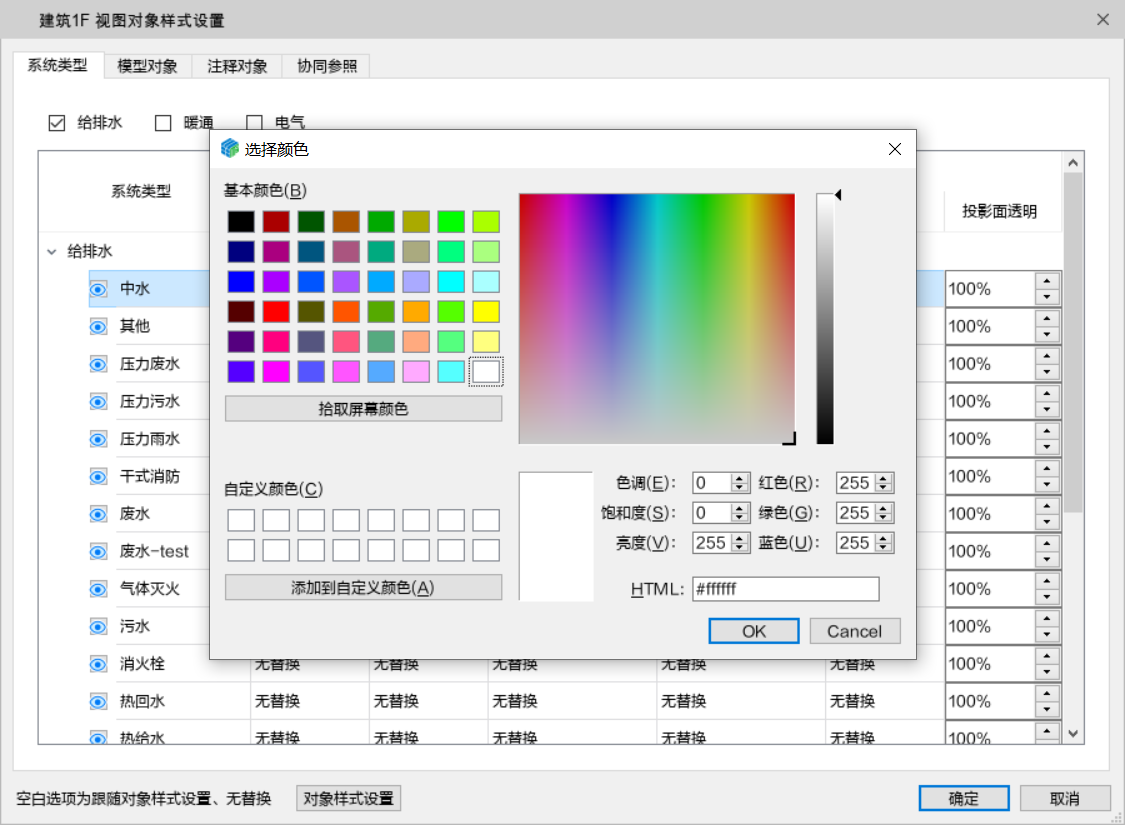

【投影線顏色】:可以通過下拉框選擇是否替換對象樣式的設置,“無替換”表示使用對象樣式的設置,點擊“替換”進入投影線顏色選擇界面。

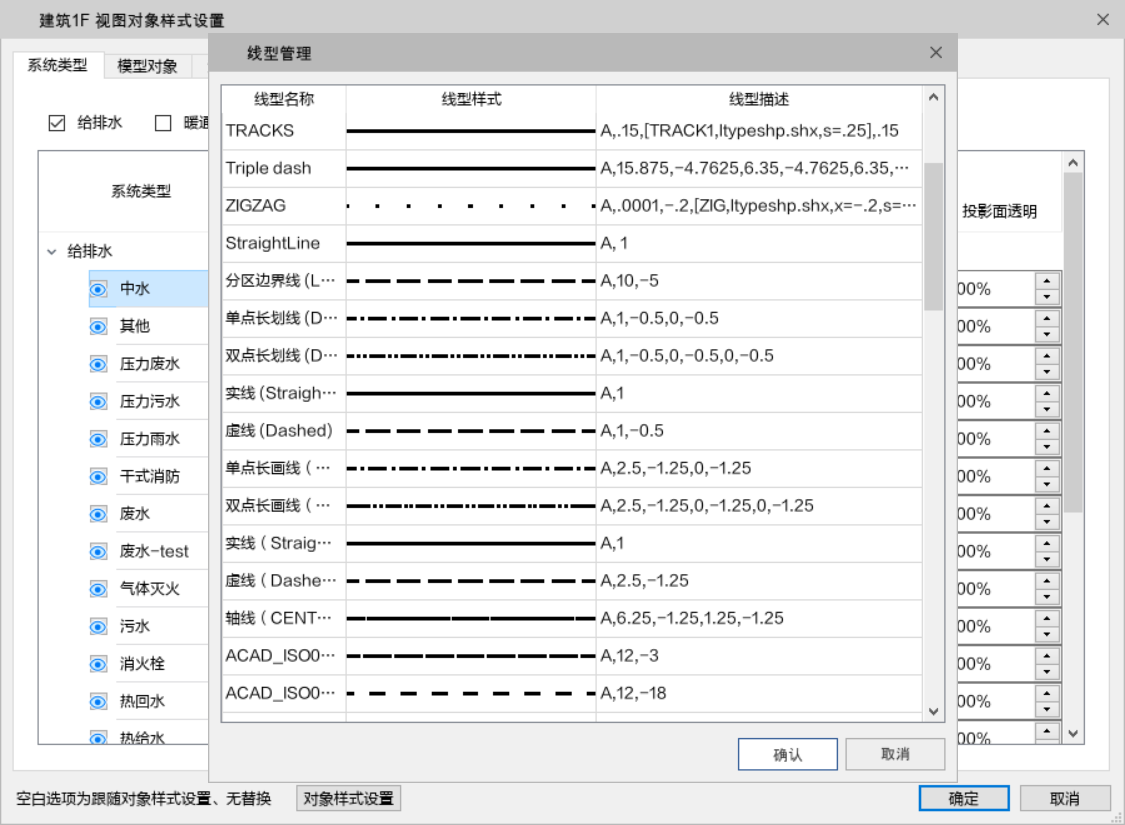

【投影線型】:可以通過下拉框選擇是否替換對象樣式的設置,“無替換”表示使用對象樣式的設置,點擊“替換”進入投影線型選擇界面。

【面樣式填充圖案】:可以通過下拉框選擇是否替換對象樣式的設置,“無替換”表示使用對象樣式的設置,其他值表示替換了填充圖案,并只應用于當前視圖。
【面樣式投影面顏色】:參考投影線顏色
【投影面透明】:是構件的表面透明,可調范圍0~100%,100%時表示投影面不透明。

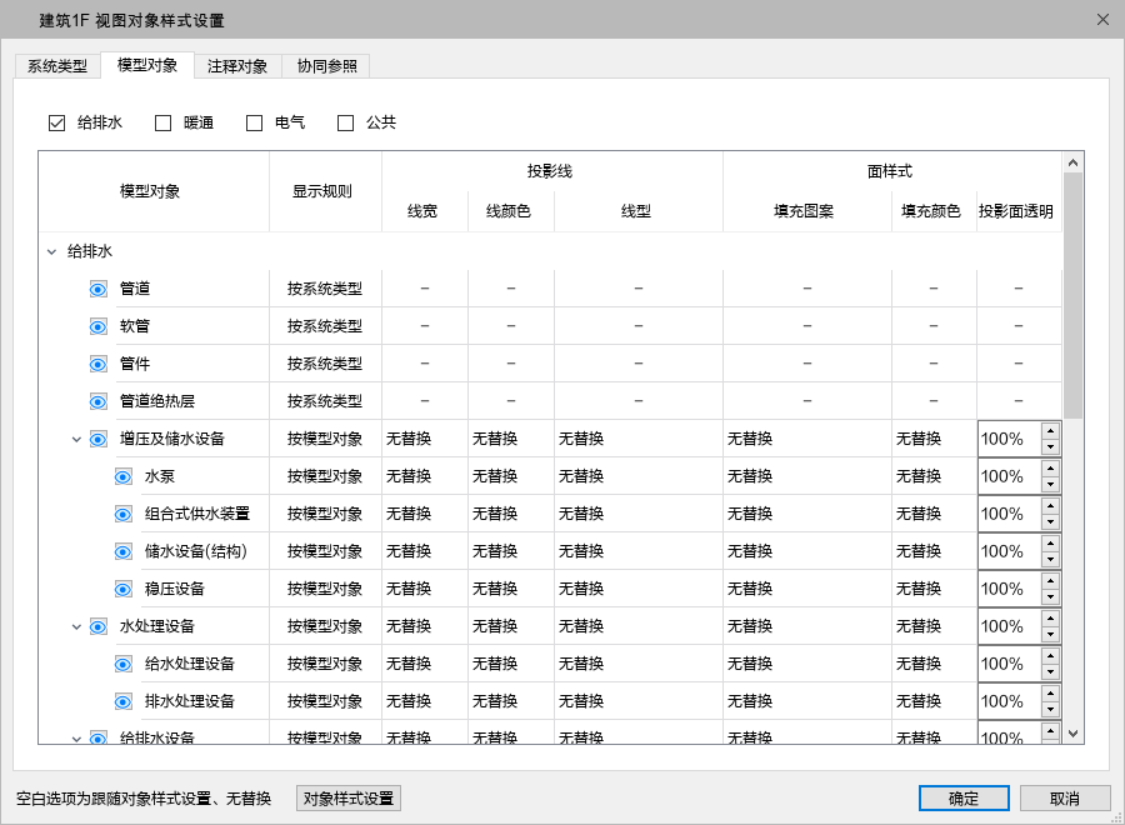

### **模型對象**

【專業過濾】:給排水、暖通、電氣、公共,通過勾選確認需要顯示的專業。

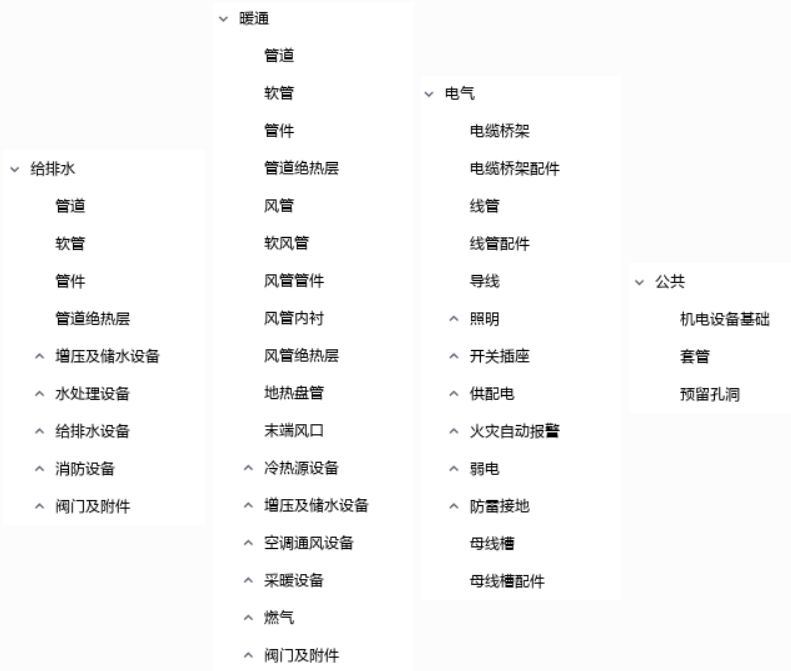

【模型對象】:各專業固定的模型對象分類。

【顯示規則】讀取對象樣式中的顯示規則
按系統類型:此類別下的所有構件會跟隨所在系統的樣式顯示
按模型對象:此類別下的所有構件會跟隨該類別設置的樣式顯示
【投影線寬】:參見系統類型。
【投影線顏色】:參見系統類型。
【投影線型】:參見系統類型。
【面樣式填充圖案】:參見系統類型。
【面樣式投影面顏色】:參見系統類型。
【投影面透明】:參見系統類型。
### **注釋對象**

可設置標注的線樣式,包括線型、線寬、線顏色,其中部分置灰的類別僅控制顯隱。
【投影線寬】:參見系統類型。
【投影線顏色】:參見系統類型。
【投影線型】:參見系統類型。
### **協同參照**

平面視圖中,參照的模型和視圖可通過“協同參照”界面設置樣式,支持機電專業的參照按主體視圖、按參照視圖、按自定義三種模式,建筑結構專業的參照只支持按參照視圖、按自定義兩種模式。
【工作單元】參照的工作單元在該頁面展示其名稱,建筑、結構、機電三大專業分區域展示。
【底圖基線寬度】暫不支持
【底圖基線線型】暫不支持
【底圖淡顯】可輸入0-100的數值,表示淡顯的程度,數值越大,淡顯程度越大

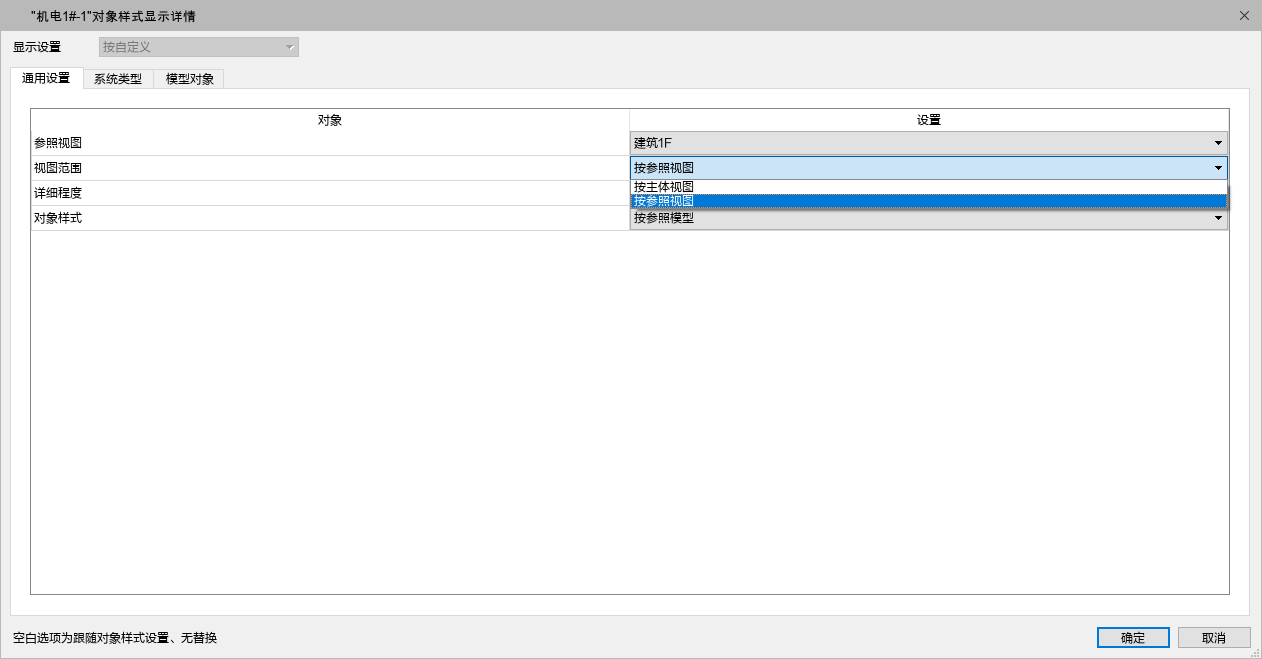

【參照規則】按主體視圖(僅參照機電時有)、按參照視圖、按自定義
【按主體視圖】鏈接的機電模型按照當前視圖的視圖對象樣式中設置的樣式展示

【按鏈接視圖】鏈接規則可改,下拉選擇鏈接進來的視圖,“視圖范圍”“詳細程度”“對象樣式”均按照鏈接視圖的設置

【自定義】可選擇是否參照具體的視圖,通用設置中的“視圖范圍”、“詳細程度”、對象樣式此時可修改

【系統類型】僅參照機電的工作單元時展示,當參照規則為“自定義”時,此界面的顯隱設置可修改,其他狀態為只讀

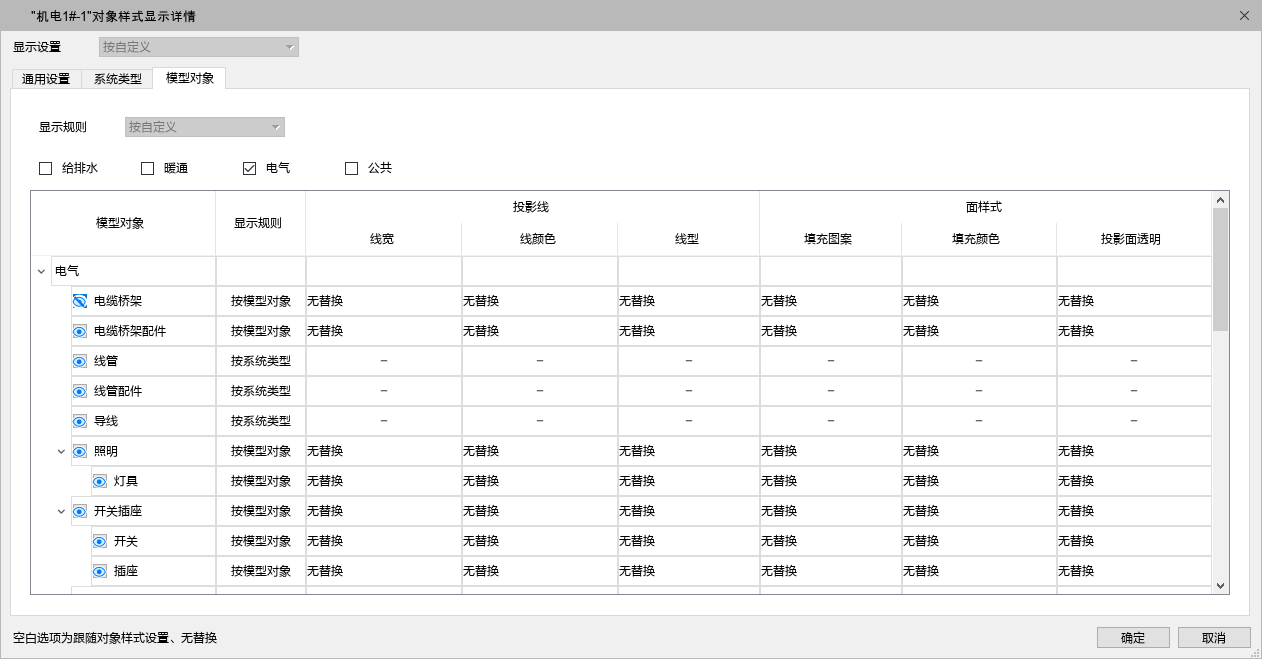

【模型對象】當參照規則為“自定義”時,此界面的顯隱設置可修改,其他狀態為只讀
