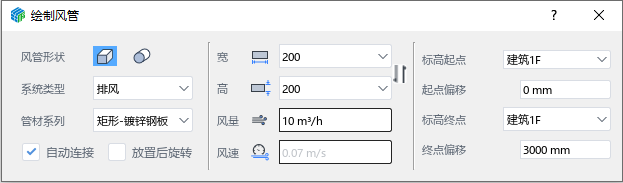

                簡述:將風管立管形狀,系統類型、管材系列,風量、類型、尺寸、參照標高、對齊方式、計算結果集中到一個界面,實現對風管正確繪制。 操作: 1.鼠標放在![](images/screenshot_1609296759035.png)上,點擊下拉菜單中的![](https://img.kancloud.cn/4e/e9/4ee9bcb83d0218a65849e735663a5943_89x36.png)進行繪制。 打開后可直接繪制,繪制風管參數與界面顯示相同; 2.彈出界面,按照需要的風管參數進行設置; ![](https://img.kancloud.cn/85/b8/85b8fb5948da645792bd36c068e16839_623x183.png) 【風管形狀】:當前繪制風管的形狀,現風管形狀分為矩形和圓形兩種。 【系統類型】:當前繪制風管的類型,系統類型為加壓送風,排風,回風等。【系統分類】:當前繪制風管的分類,系統分類為送風,排風,回風等。 【管材系列】:當前繪制風管的管材,管材系列為矩形-鍍鋅鋼板和圓形-鍍鋅鋼板等。 【 寬 】:當前繪制風管的寬度。 【 高 】:當前繪制風管的高度。 【 直徑 】:當前繪制風管的直徑。 【 風量 】:當前繪制風管的風量。 【 風速 】:當前繪制風管的風速,系統自動進行計算得出。 【標高起點】:當前繪制風管的起點參照標高,默認為當前樓層。 【起點偏移】:當前繪制風管的起點標高,基于標高起點的相對標高。 【標高終點】:當前繪制風管的終點參照標高,默認為當前樓層。 【終點偏移】:當前繪制風管的終點標高,基于標高終點的相對標高。 【自動連接】:勾選后繪制的風管會自動與已有風管進行連接。 【放置后旋轉】:勾選后布置完可以旋轉方向。 3.離開界面,選取合適的位置進行繪制,繪制的時候確定完風管中心的位置,通過鼠標的移動確定旋轉方向,有極軸和預覽效果,支持在鍵盤上輸入需要繪制的長度數值,并且帶刻度,完成繪制; 4.在繪制過程中,可以隨時改變管徑繼續繪制,按一次ESC,退出當前繪制,但不退出功能; 5.再按一次ESC,退出功能。
