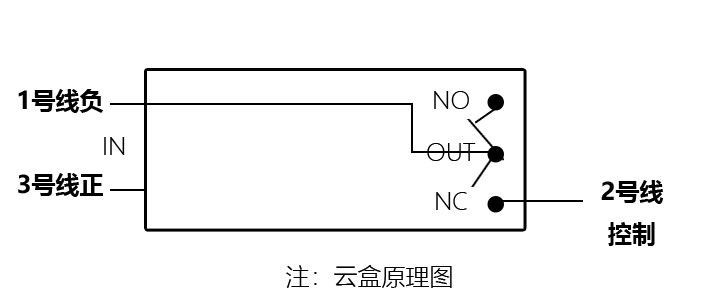

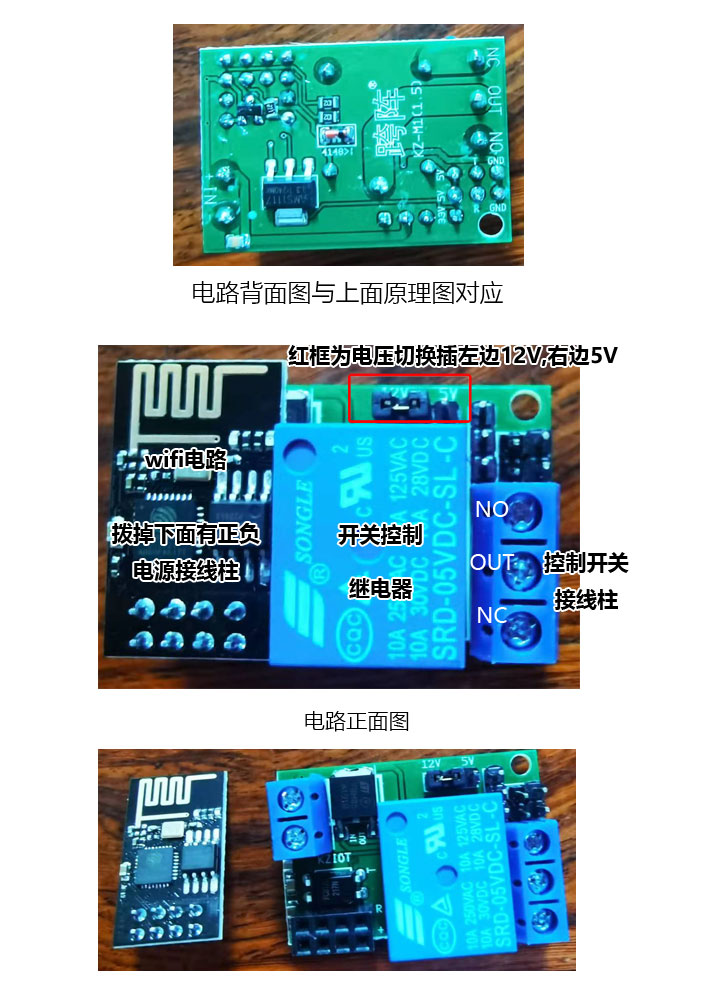

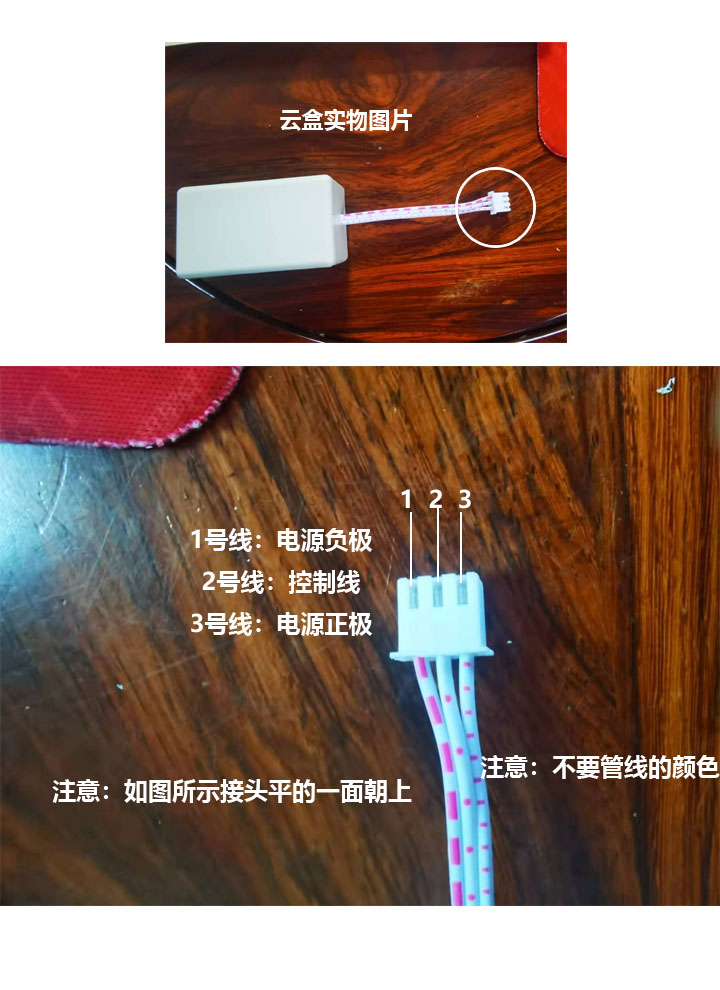

                為滿足購買了我們牛氣霸屏軟件的用戶對接市面上或自己的抽獎設置實現霸屏硬件營銷,我司開發了云盒,今天就云盒如何和其它設備對接進行簡單的介紹 。 ## 第一:云盒接線頭說明 云盒對外的插頭只有三根線如下圖所示 ![](https://img.kancloud.cn/ac/3a/ac3a78828b54151ec9be7b83bff114d7_720x990.jpg) ## 第二:云盒電器圖 ![](https://img.kancloud.cn/c5/6b/c56b34fca2a1bcf7c82cba6144fcf87a_720x305.jpg) 如圖所示:左邊為電源輸入端,1號和3號分別為負極和正極,根據電源要求輸入5V或12V電源,而右側是一個雙向開關,擁有三個接線端,分別是中間的OUT端和開關的NC和NO端(考慮到我司的設置都是采用對地即短接負極啟動模式因此OUT我司都是默認接負電),當控制信號操作時,開關動作NC短路,則負電與控制端短路觸發設備啟動。懂電路的可以根據自己需要進行調整,也可以將控制電路OUT和NC以及NO獨立出來只做控制開關直接接入其它設置的控制線路中。 ## 第三:云盒內部 ![](https://img.kancloud.cn/e5/17/e5179eb7b98812740649ffed36b3ea38_720x990.jpg) ## 第四:云盒電壓調整 如云盒內部圖第二張正面圖片,最上方紅框里,有一個小插頭,可以撥掉,將中間的針與左邊的針插接在一起則云盒需要接12V供電,如果將中間的針與右邊的針插接在一起則云盒使用5V供電,在電路上也有電壓標識可認真查看。 目前我們的云盒支持5V和12V供電模式,但需要通過電路上的插接頭進行切換如下圖所示: ## 第四:云盒如何與其它設置對接 實際上對接很簡單主要注意三件事 1.電壓選擇,根據你其它設置能提供的電壓是5V還是12V,對云盒的電路電壓選擇插頭插到對應位置。 2.接電源:撥掉WIFI模塊,下方就有正負電源接線柱,按要求接上電源通電即可 3接開關:一般市面上其它的普通抽獎設置都會有一個抽獎開關,只要按上云就會抽獎,你只需要從這個開關上把開關上的二根線引入接在控制開關接線柱的OUT和NC這二個接線柱上即可。 注:你不要考慮我們原來的接線,只需按自己需要接,二根正負電源,二根開關的線即可。特別注意電壓的問題,如果云盒我們是5V的接入12V會直接燒壞,如果我們云盒設置是12V我們接入的是5V的電壓則沒有反應。 ## 第五:產品價格 云盒統一價格:198元/個 量大可批發價格更優,詳情咨詢客服電話:0746-8224957
