iKEM-T4-W100B 地暖溫控器 · 備用(已擴容)

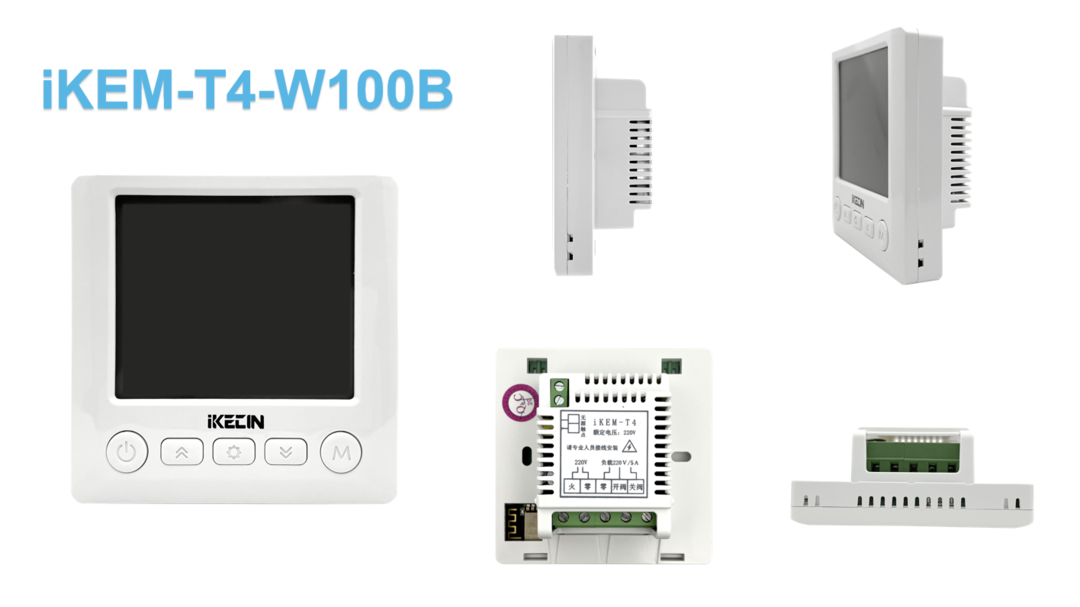

[TOC] # 產品簡介 iKEM-T4-100B 水地暖溫控器搭載了科什科技自主研發的高性能 WiFi 模組，實現對環境溫度的遠程智能化調節和定時管理；運用領先的溫控感知調節技術，并結合科什科技高可靠云端數據模型實現了高效的節能與舒適。該系列智能多功能溫控器適用于水地暖系統和壁掛爐暖通系統的室內溫度控制，通過室內溫度和設定溫度相比較，對地暖系統末端的電動閥和執行器閥門進行開啟和關閉控制，達到調節溫度、舒適和節能的目的。 :-: ![](https://img.kancloud.cn/59/11/5911f6f9191e768fd6835873753c6c24_1080x607.png) ## 產品規格 ◆溫度設定范圍：5～85℃ ◆溫度測量范圍：0～99℃ ◆溫控精度：±1℃ ◆防凍溫度：默認關閉 ◆溫控容差：\-2℃ ◆輸出方式：繼電器 ◆本機功耗：有功功耗＜1W ◆電源電壓：AC220V±20% ?50Hz ◆額定電流：5A ◆屏幕尺寸：65\*56mm ◆外形尺寸：86\*86\*39mm ◆安裝孔距：60mm ## 開箱清單溫控器X1 螺絲包x1 入門指南X1 合格證X1 :-: ![](https://img.kancloud.cn/27/1d/271dfd22f2e1de712d93bde09f125488_1080x810.jpg =336x252) # 接線方式 220V 火 --- 火線 220V 零 --- 零線負載零 --- 執行器零線負載開閥 --- 常開執行器負載關閥 --- 常閉執行器無源觸點 --- 鍋爐聯動 [如何確認常開閥還是常閉閥？](%E5%9C%B0%E6%9A%96%E6%B8%A9%E6%8E%A7%E5%99%A8%E5%B8%B8%E8%A7%81%E9%97%AE%E9%A2%98.md) ## 接線圖文教程 * 將零火線接入1、2號零火線接線孔 :-: ![](https://img.kancloud.cn/fd/5d/fd5d63ea3efcecc7a5d97d3ac88fd8dc_1080x874.jpg =336x252) * 將閥門控制線接入對應開閥、關閥接線孔，具體按用戶設備實際情況選擇，此處以開閥為例閥門確認請點擊[常開常閉閥如何選擇？](https://manual.ikecin.com/ikecin\_marketing/user\_manual/2058276#\_8) :-: ![](https://img.kancloud.cn/c7/fd/c7fd375a4b264bee690e2362bbc16427_1080x833.jpg =336x252) * 將壁掛爐控制線接入左上方無源觸點接線孔 :-: ![](https://img.kancloud.cn/36/1b/361bf3671b80a75e08aaa98fcd45d257_1080x852.jpg =336x252) * 接線完成后再按下圖步驟將溫控器裝入86盒，即為安裝完成 ![](https://img.kancloud.cn/b6/06/b606b380362f4c66e56d7c50c2cfe5de_1080x390.png) # 配網說明 * 手機連接 WiFi，點擊 App 右上角 “ + ”，選擇 “ 新設備 ” :-: ![](https://img.kancloud.cn/40/63/40637a71ab968cdf620415382eab24ad_1080x2219.png =200x390) * 在選擇設備類型界面，選擇當前需要配網的設備，此處選擇“T4-W100智能地暖溫控器” :-: ![](https://img.kancloud.cn/72/a7/72a75de282cfaf58ca28850e0ed6862e_1080x2227.png =200x390) * 按照頁面提示完成配網準備工作，并點擊“準備完畢”進入下一步驟 :-: ![](https://img.kancloud.cn/28/5d/285daae1f0da3ec25fd8e014c753236e_1080x2217.png =200x390) 其余配網詳細步驟請參見[智能配網通用教程](%E6%99%BA%E8%83%BD%E9%85%8D%E7%BD%91%E6%B3%A8%E6%84%8F%E4%BA%8B%E9%A1%B9.md) >[info] 配置期間，觀察設備上的 WiFi 指示圖標；若圖標一直閃爍，請檢查路由器是否已接入互聯網以及 WiFi 密碼是否輸入正確。 # 使用說明 ## 面板使用說明 ### 面板顯示介紹 :-: ![](https://img.kancloud.cn/8c/3c/8c3cf1616ae5ea45c8fe491b303be0f2_704x769.png) ### 面板操作指南 * 開關機：按![](https://img.kancloud.cn/c3/e8/c3e8835f926dcf360c2fff7dbc75dbeb_127x130.png =30x30)鍵，可開啟和關閉溫控器。 * 調整時鐘：按 ? 鍵，進入時鐘調整界面；星期閃爍，按︽和︾鍵調整星期；再按 ? 鍵，時鐘的小時位閃爍，按︽和︾鍵調整小時；再按 ? 鍵，時鐘的分鐘位閃爍，按︽和︾鍵調整分鐘；再按 ? 鍵，循環調整星期。按![](https://img.kancloud.cn/c3/e8/c3e8835f926dcf360c2fff7dbc75dbeb_127x130.png =30x30)鍵，確認退出調整（無操作20秒后，自動確認退出）。 * 調整模式：按 **M** 鍵，進入模式調整界面；按 **M** 鍵，溫控器在“恒溫”、“智能”、“休假”三種模式之間切換。 * 查詢外探頭溫度：在開機狀態下，同時按住︽和︾鍵，測量溫度欄將閃爍并顯示外探頭溫度，松開︽和︾鍵后恢復正常工作狀態。 * 按鍵鎖定：在開機狀態下，按住![](https://img.kancloud.cn/c3/e8/c3e8835f926dcf360c2fff7dbc75dbeb_127x130.png =30x30)鍵5秒鐘，屏幕上將顯示“![](https://img.kancloud.cn/82/ee/82ee46799769938215e210abb17f6a67_15x19.png)”圖標，即按鍵鎖定。此時只能進行開關機和查詢外探頭溫度的操作，無法進行其它設置。在按鍵鎖定狀態下，再次按住![](https://img.kancloud.cn/c3/e8/c3e8835f926dcf360c2fff7dbc75dbeb_127x130.png =30x30)鍵5秒鐘即可解除鎖定，屏幕上的“![](https://img.kancloud.cn/82/ee/82ee46799769938215e210abb17f6a67_15x19.png)”圖標消失。 ## App使用說明 >[info] 隨著App不斷的更新優化，界面可能會發生變化，最終已應用市場下載的為準 ### 基礎功能在 App 主界面中，選擇 T4 智能溫控器，進入設備控制主界面在設備控制界面中，操作 “ 開關 ”、“ 模式 ” 等按鈕，即可對水地暖系統進行遠程實時控制 :-: ![](https://img.kancloud.cn/57/1b/571b0bd037a23159a97d6499cf7c487b_1080x2216.jpg =200x390) 開關：手機 App 控制地暖系統的開關模式：點擊 “ 模式 ” 按鈕，即可切換地暖采暖模式 ( 恒溫、智能、休假 ) 鎖定：鎖定溫控器設備端操作，避免誤操作溫度設定：在設備界面中，按“＋/－”對地暖溫度調節控制 ### 更多設置點擊設備主界面右上角“┇”按鈕，打開溫控器設置菜單 :-: ![](https://img.kancloud.cn/08/e1/08e1d3eb0adcbbcb3e352b5d1000e725_1080x2214.jpg =200x390) #### 設備信息在設置菜單中，點擊設備序列號，即可查看設備相關信息 :-: ![](https://img.kancloud.cn/92/08/920803a54fbd9ff916ecacebbedda559_1080x2209.jpg =200x390) #### 智能模式配置點擊設備主界面右上角“┇”按鈕，選擇智能模式配置，設置溫控器運行時間，以及執行溫度；當用戶將主界面 “ 模式 ” 設置為 “ 智能 ” 時，溫控器將執行智能模式配置中的預設時間及溫度 :-: ![](https://img.kancloud.cn/24/5e/245e53fdd354c845f1d1d45125f17fa3_1080x2214.jpg =200x390) :-: ![](https://img.kancloud.cn/5e/16/5e16d64709992a8f25579fae779fa939_1080x2204.jpg =200x390) #### 休假模式配置點擊設備主界面右上角“┇”按鈕，選擇休假模式配置，設置休假時間段以及預設執行溫度；當用戶將主界面 “ 模式 ” 設置為 “ 休假 ” 時，溫控器將執行休假模式配置中的預設時間及溫度 :-: ![](https://img.kancloud.cn/14/74/1474e71d67d4945f56abd89e823f4d33_1080x2210.jpg =200x390) #### 高級參數配置點擊設備主界面右上角“┇”按鈕，選擇高級參數配置，可以對溫控器溫度校正、溫度容差、過熱保護等參數進行設置 :-: ![](https://img.kancloud.cn/9b/c7/9bc7c8d243155153d7a94819727819b6_1080x2207.jpg =200x390)
