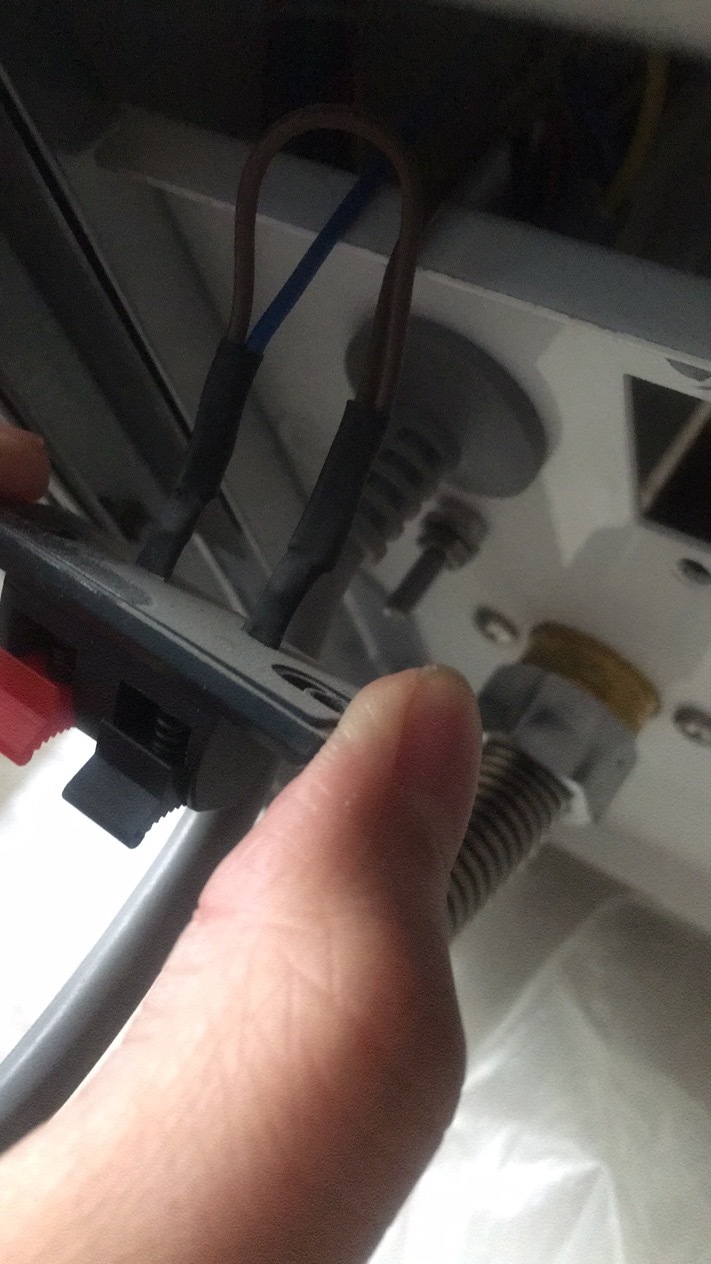

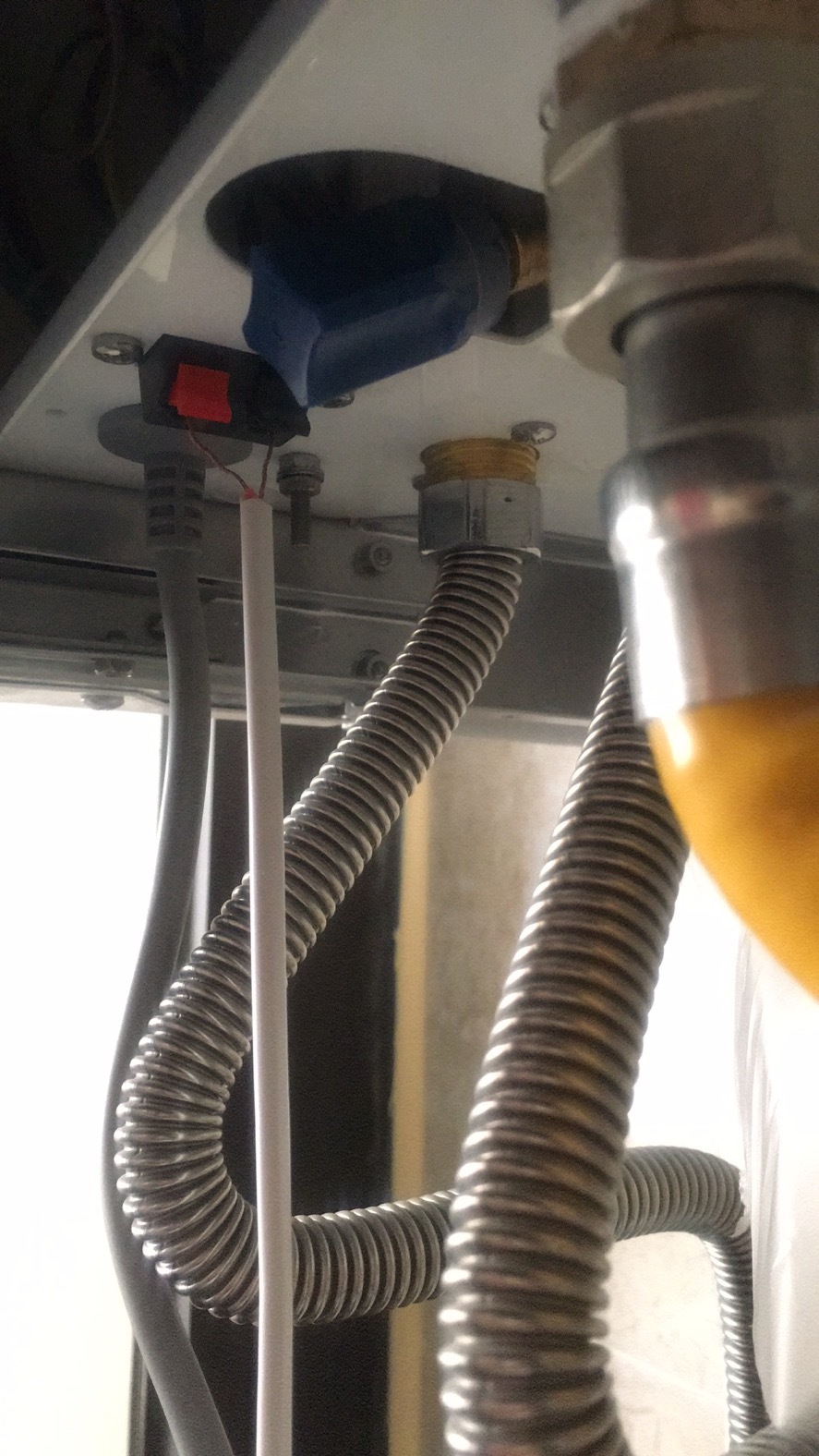

``` 作者：成都市科什科技有限公司 電話：400-060-1507 官網：www.ikecin.com 未經允許禁止轉發復制該文內容！ ``` [TOC=2] ***** # 當前壁掛爐的控制方式 ## 無溫控器，手動設置水溫 > 常見于北方用戶，整屋無溫控器，直接通過設置壁掛爐的水溫進行地暖的控制 * 此類情況在選擇溫控器時，通常只能選擇插座式壁掛爐溫控套裝； * 少數室內有多余86線盒可安裝面板式溫控器的用戶，可選擇面板式壁掛爐溫控器與鍋爐伴侶套裝； * 購買前需要確認是否可以找到壁掛爐控制線。 ## 全屋只有一個溫控器 > 常見于北方用戶，整屋一個溫控器直接控制壁掛爐； > 或者部分集中供暖用戶，整屋一個溫控器直接控制入戶進水閥門上的執行器； * 此類情況下壁掛爐的控制線都已經留出，直接購買溫控器替換即可。 ## 每個房間都有一個溫控器 > 常見于南方用戶，每個房間的溫控器直接控制對應房間的分水器上的執行器； > 大多數用戶并未直接聯動控制壁掛爐。 * 可直接選購溫控器替換原有溫控器即可； * 可配鍋爐伴侶聯動壁掛爐達到更加節能的目的，但前提必須能夠找到壁掛爐控制線。 ``` ``` # 是否能夠使用溫控器 ## 安裝條件 壁掛爐通常都有一根2芯的溫控器控制線，安裝之前必須確認該控制線的位置，每個品牌的壁掛爐位置存在一定的差異。 ## 如何找控制線 1、控制線通常是用一根很短的短線連接起來的； 2、控制線部分壁掛爐已經預留出來在壁掛爐底部；部分壁掛爐沒有預留出來，在壁掛爐的主板上，需要打開壁掛爐的主板找到； 3、壁掛爐的說明書都有關于控制線的描述，可以在說明書上找到； 4、說明書若不在，在鍋爐的主板的旁邊一般有貼接線說明，上面也有描述。 ## 如何確定是否是控制線 1. 鍋爐正常開機，設置壁掛爐水溫使其點火采暖； 2. 若去掉控制線后，壁掛爐將無法點火采暖，表示該控制線正常，可使用溫控器產品； 3. 若去掉控制線后，壁掛爐仍然可以正常點火采暖，表示該控制線無法用于溫控器控制。 > *注意控制線不會影響生活用水的使用。* ``` ``` # 關于產品選擇 ## 面板式溫控器 * 面板式是指溫控器的形態為標準的86*86面板的形態與家用開關面板和插座面板一樣； * 面板式溫控器的安裝需要安裝在86線盒上，切線盒內需要有火線和零線； * 面板式溫控器可以直接控制分水器的電磁閥和有線聯動壁掛爐； ## 插座式溫控器 * 插座式是指溫控器的形態為一個插頭的形式，插頭為國標10A三腳插頭； * 插座式溫控器可以是室內任意插座上插上使用； * **插座式溫控器必須與鍋爐伴侶聯動才可控制壁掛爐；** ## 面板式與插座式的優劣 1. 面板式可以控制分水器電磁閥，而插座式不支持； 2. 面板式可以直接有線控制壁掛爐，而插座式不支持； 3. 插座式必須與鍋爐伴侶配合使用控制壁掛爐，而面板式即可有線控制壁掛爐也可以與鍋爐伴侶配合使用； 4. 插座式即插即用，而面板式只能安裝在86線盒中。 ``` ``` # 關于鍋爐伴侶的選擇 ## 插座式溫控器與鍋爐伴侶 * 插座式溫控器必須與鍋爐伴侶配合才能實現溫控壁掛爐 ## 面板式溫控器與鍋爐伴侶 * 當溫控器只控制了分水器沒有控制壁掛爐，可選鍋爐伴侶； * 當沒有預埋線，溫控器只接了零火線時，必須要鍋爐伴侶。 ## 為什么鍋爐伴侶可以節能 * 大部分南方城市在安裝壁掛爐時，溫控器只控制了分水器并未控制壁掛爐，當所有的房間不需要采暖加熱時，壁掛爐仍然會保持內部水箱的水溫，因此也會間歇式的燒水； # 控制原理 ## 壁掛爐工作原理 壁掛爐設置水溫，并根據回水的溫度決定是否要點火燃燒，若無溫控器的配合無法根據室溫進行控制。 ## 鍋爐伴侶工作原理 鍋爐伴侶通過無線網絡與跟其關聯的溫控器實現聯動，當鍋爐伴侶檢測到關聯的溫控器中有需要加熱的溫控器時，將接通壁掛爐的控制線，此時壁掛爐采暖模式允許點火，**在此狀態下壁掛爐將判斷回水溫度和壁掛爐的設置溫度決定是否需要點火燃燒采暖。** ``` ``` # 故障分析 ## 為什么用了溫控器以后壁掛爐不加熱 * 檢查壁掛爐是否開機； * 檢查壁掛爐水溫設置是否合理； * 檢查控制線是否正確； * 檢查溫控器或者鍋爐伴侶是否處于需要加熱的狀態。 > **特別注意即使安裝有溫控器的情況下，壁掛爐也必須處于開機狀態且水溫設置正常，否則壁掛爐自身判斷不點火加熱同樣也是不會工作的！** ## 為什么溫控器顯示待機以后壁掛爐還在燃燒 * 檢測壁掛爐控制線是否能有效控制壁掛爐。 ### 故障一 控制線實際沒有將原來的斷開，導致溫控器工作無效。
