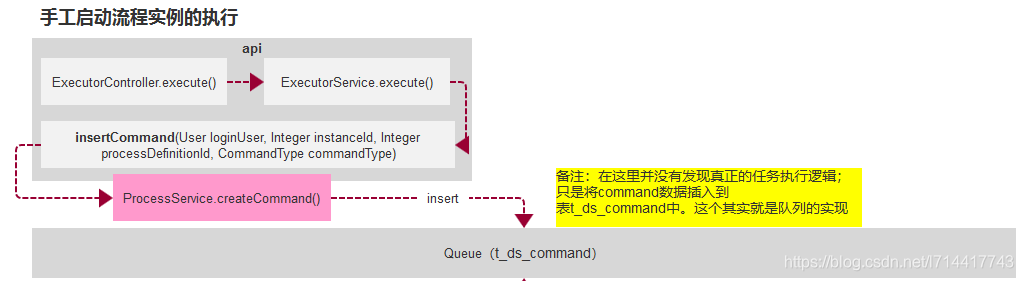

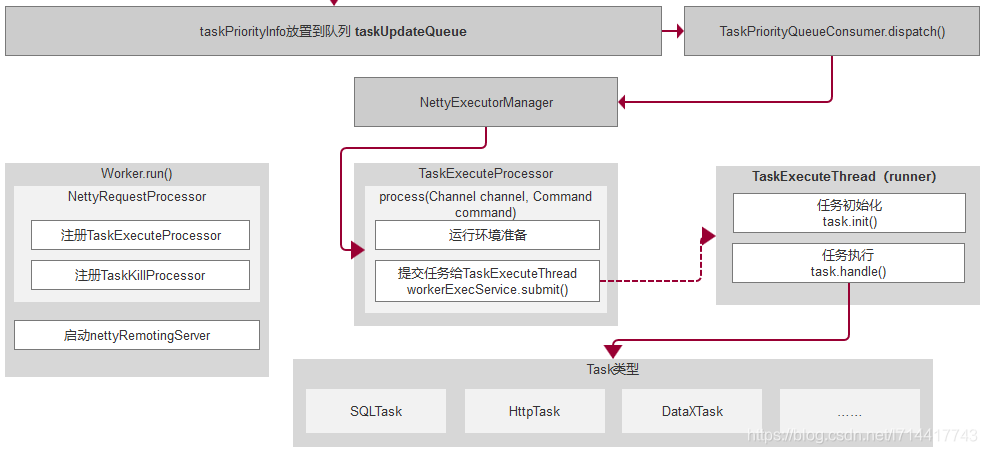

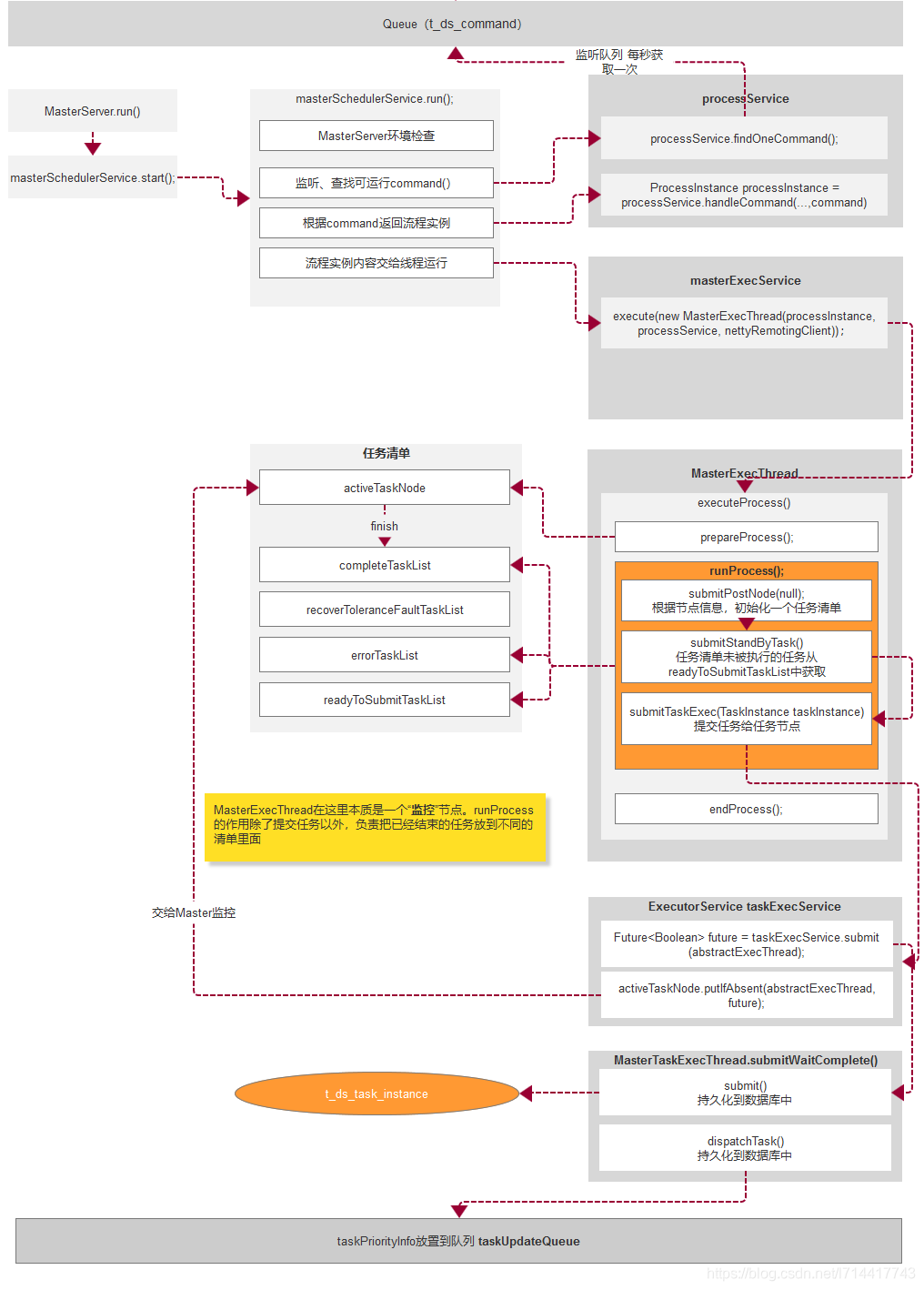

[toc] ## 一、什么是dolphinscheduler？  Apache DolphinScheduler，是一個分布式易擴展的可視化DAG工作流任務調度系統。致力于解決數據處理流程中錯綜復雜的依賴關系，使調度系統在數據處理流程中**開箱即用**。 更多簡介信息請查看[官網](https://dolphinscheduler.apache.org/zh-cn/)。 本文就讓我們跟隨子涵先生來用圖說源碼~走你！┏ (゜ω゜)=? ## 二、圖說dolphinscheduler任務執行過程 ### 2-1 概念梳理 為了方便大家容易理解，子涵先生先幫大家梳理一下Dolphinscheduler中的幾個概念： - ProcessDefinition：流程圖定義，即用戶在項目空間下通過拖拽保存的任務信息； - ProcessInstance：流程圖實例。了解Java的同學可以通過class信息與類實例，來類比processDefinition與processInstance的概念。 - Task：任務配置信息。一個流程圖中可以有多個任務。 - TaskInstance：任務實例。是根據任務配置信息生成的。 模塊 ### 2-2 工作流執行過程源碼解析 #### APIServer的作用 用戶點擊"運行"按鈕時，工作流的執行過程就開始了。處理UI相關用戶請求的都是APIServer模塊，啟動命令由`ExecutorController.execute()`進行處理，最終交給持久化到`t_ds_command`這個隊列表中。  #### MasterSever的作用 MasterServer的主要作用是：解析任務創建流程實例、按照優先級提交任務隊列、負載均衡、把任務分發給workerServer。接下來我們用畫圖的方式看看他是怎么執行的。 MasterServer啟動后，會通過一個`masterSchedulerService`進行以下幾個步驟： (1)MasterServer環境檢查； (2)監聽工作流隊列（t_ds_command），查找可運行command(）； (3)根據command返回流程實例； (4)流程實例交給異步線程運行。  #### WorkerServer的作用 MasterServer使用netty的方式遠程調用workerServer處理任務。worker任務的處理主要交給`TaskExecuteProcessor`來負責執行。圖示如下：  ## 三、結語 用圖說代碼是一個學習源碼的不錯的方式：一來可以清晰剖析代碼結構，二來通過記錄源碼關鍵位置，回過頭來再看時節省時間，且有跡可循。 有朋友私聊想獲得我的作圖，子涵特意把圖在[processOn](https://www.processon.com/i/55e3d74ee4b0e4854096c282)上畫了一遍，[點我直達??](https://www.processon.com/view/60e84e4ee401fd047de856a6)。 >感謝您的賞讀。客官，點贊、留言再走唄~或者留下您的問題一起探討\~ >讓我們一起共同進步！ >
