**參照的使用**
在Paramodel中存在兩種參照元素,分別為參照線和參照平面,參照元素為模型創建過程中提供必要的定位和約束;
*****
*
* 參照平面
參照平面在創建構件時十分重要,參照平面顯示在為模型創建的每一個平面視圖當中
**參照平面的創建:**
1. 點擊“參照平面”命令,選擇“繪制方式”下“直線繪制”或“拾取繪制”的方式創建參照平面。

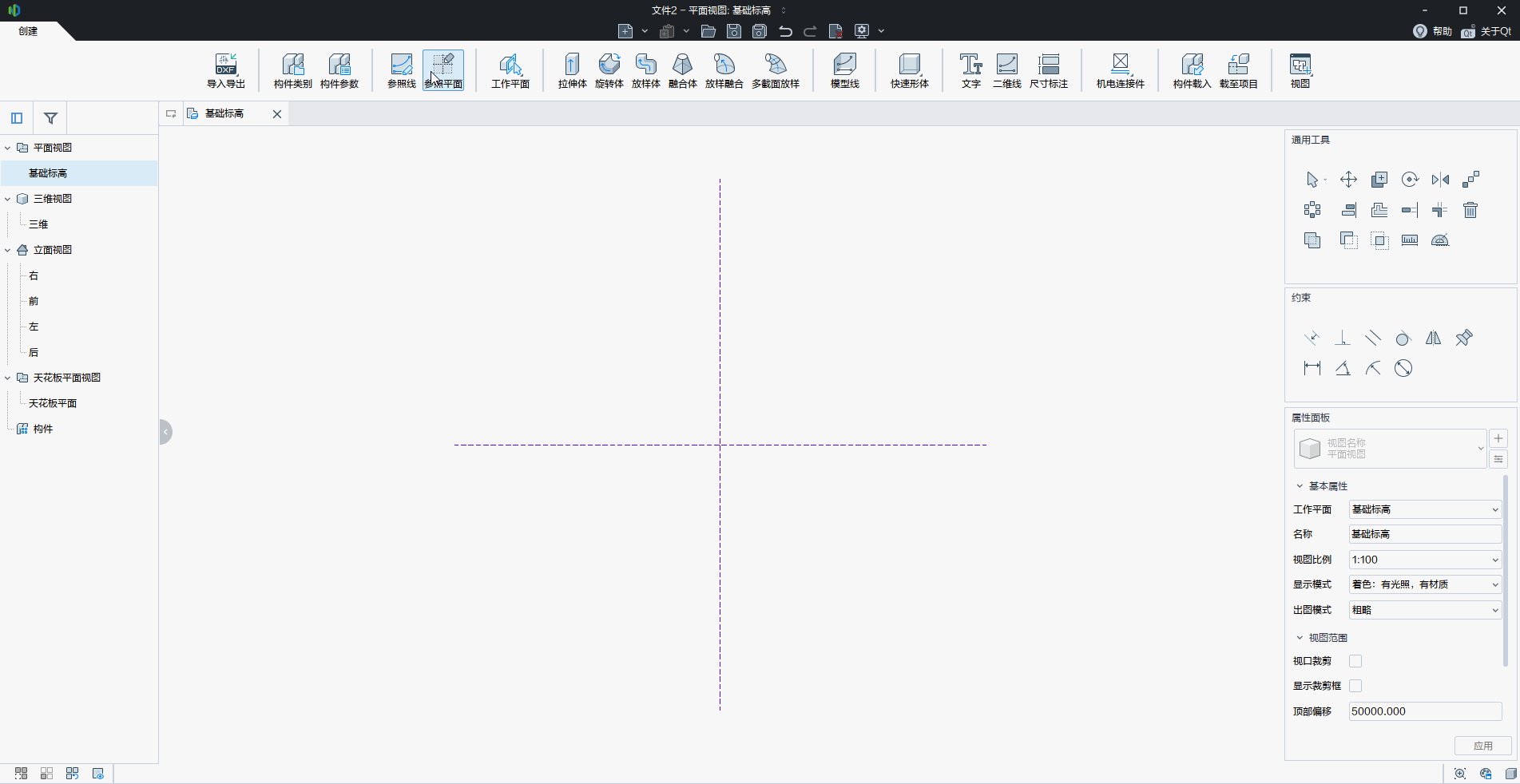

2. 繪制完成后生成一個垂直與當前視圖的參照平面,該線為藍色虛線。

**參照平面的使用:**
1. (作為工作平面)點擊“工作平面”命令下的“拾取”或“設置”命令,選中或者設置繪制的某參照平面為其工作平面,彈出視口切換窗口,點擊切換便會切換到方便觀察的視口進行再該工作平面上的繪制;
2. (作為參照)參照平面可以作為參照對其他圖元或者元素(例如:草圖線)進行約束,綁定相關參數后從而實現某些參數化驅動的效果;例如:實例1。

實例1:參照平面作為參照,控制草圖線的位置;
:-:
需要注意的是參照平面的約束優先級極高,例如:在點式構件模板中,默認已創建了3條參照平面來作為默認參照;
*****
*
* 參照線
參照線在創建構件時有著更加靈活的應用場景,是非常重要的一種參照形式;

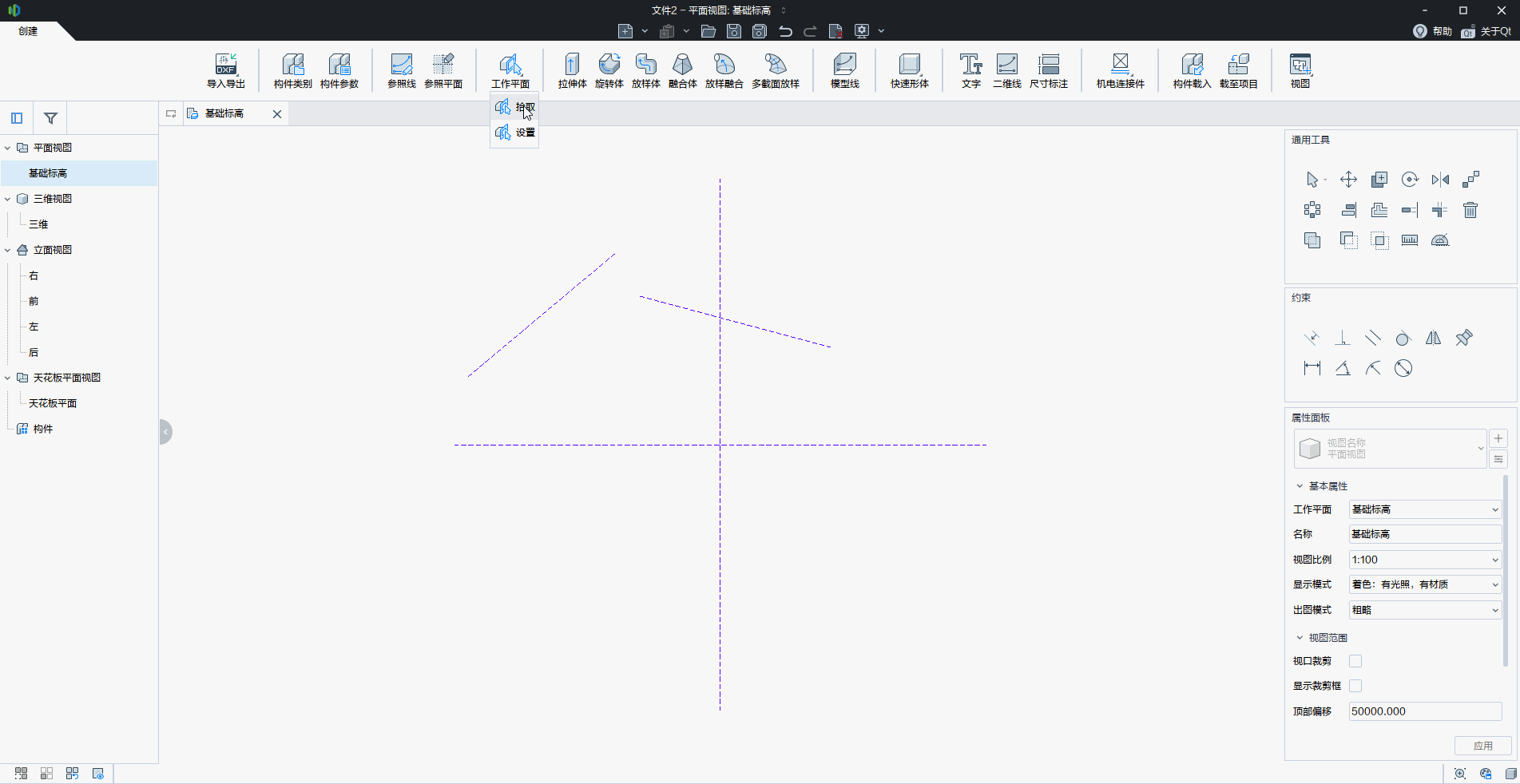

:-: 每一條參照線上都包含4個工作平面,分別為橫平豎直兩端面,參照線的端點支持拖動和施加約束;如圖所示:
**參照線的創建:**
1. 點擊“參照線”命令,選擇“繪制方式”下任意七種繪制命令進行繪制;
2. 繪制完成后生成一條藍色的實線;
**參照線的使用:**
1. (作為參照)參照線可以作為參照對其他圖元和元素(例如草圖)進行約束,需要注意點是由于其端點支持添加約束,估可作為角度驅動的參照來使用,從而實現參數化驅動的效果。例如:實例2。
2. (作為工作平面)參照線創建邊帶有四個工作平面,點擊“拾取”參照線上的工作平面即可完成工作平面的設置,設置后即可在該工作平面上進行繪制。值得注意的是,該中方式能夠靈活實現基于角度參變的形體;

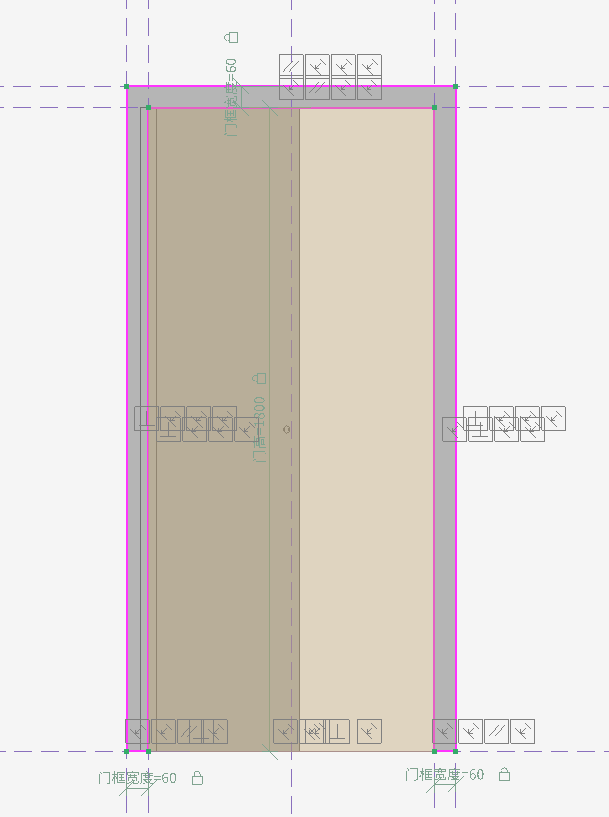

實例2:參數化門中門開啟角度的參數化,便是使用參照線加角度約束的方式來實現;
:-:
