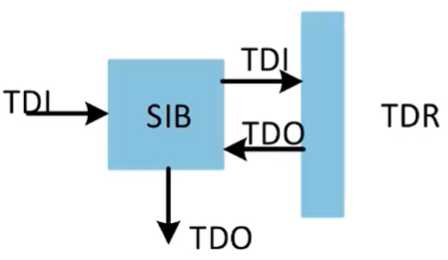

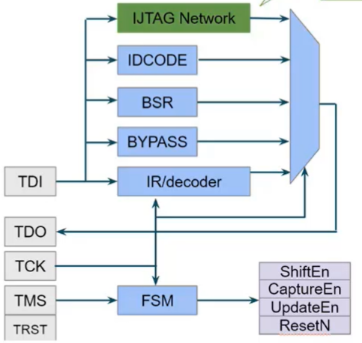

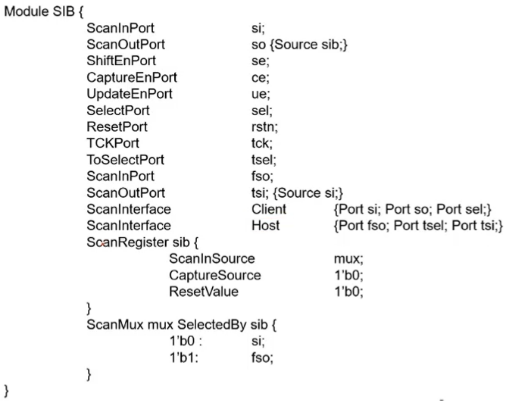

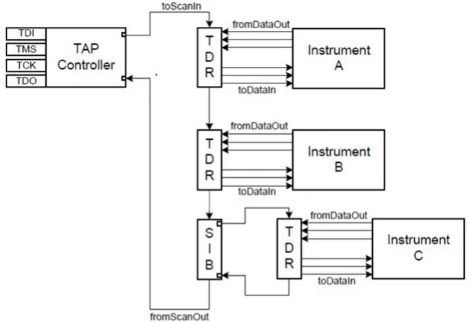

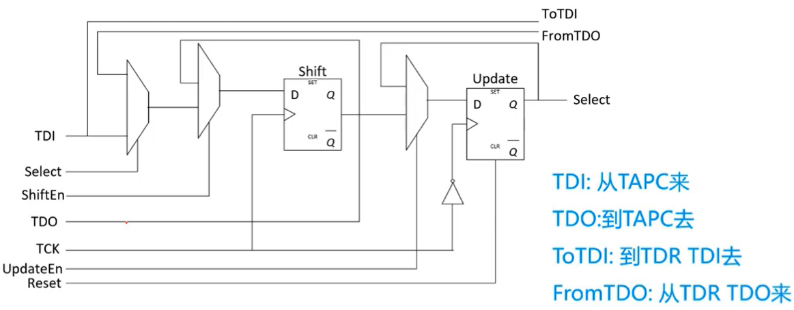

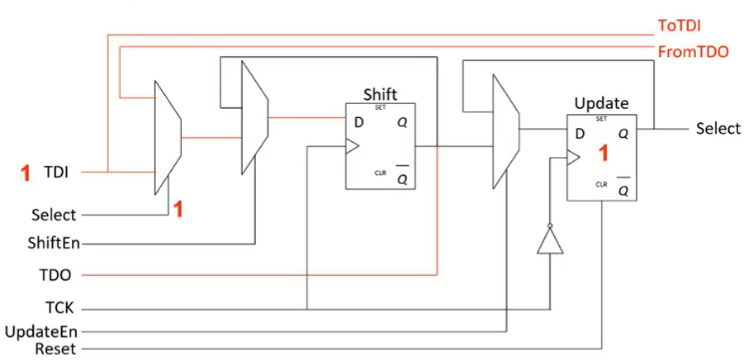

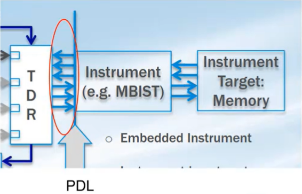

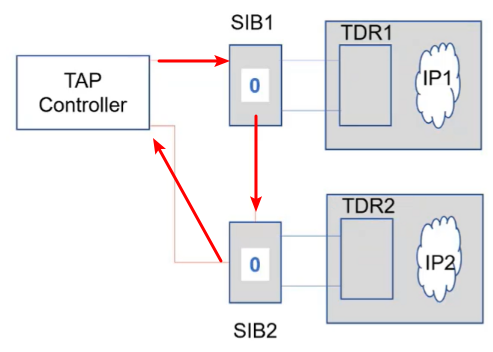

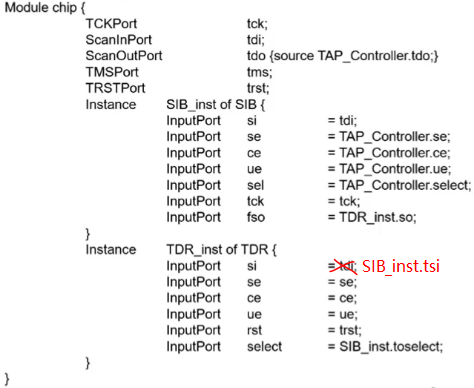

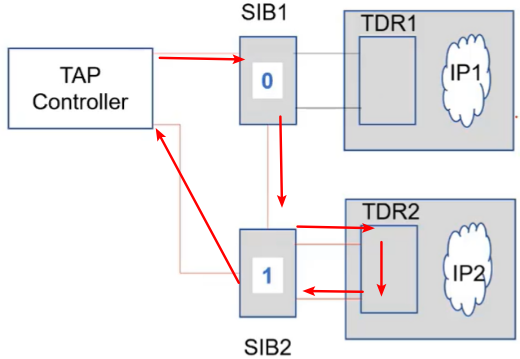

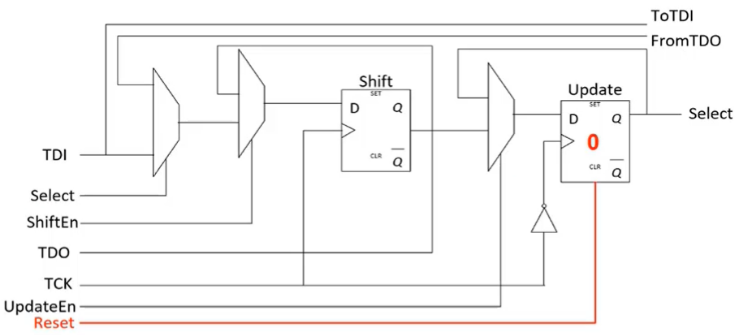

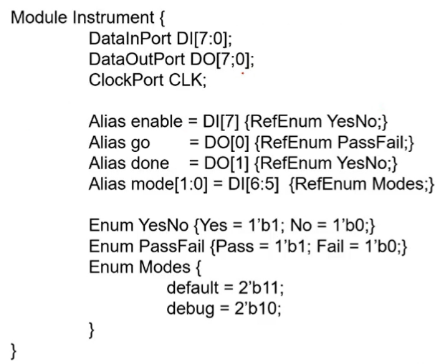

## 1.1 背景介紹 ? ? ? ? ? * ?JTAG框架 1. 基本目標：實現芯片間互聯線的測試 2. 擴展功能：實現芯片內各種IP的調試 * 通過TDR（數據寄存器）操縱和觀測IP * 通過指令集激活某一個IP的TDR * JTAG缺點 1. 1. 片上IP數量導致JTAG指令集的增加 2. 片上IP數量導致指令解碼器變得非常復雜 3. 廣播架構不利于PR 4. 測試模式在芯片設計階段固定下來，缺乏靈活性 5. JTAG標準并未定義TDR如何操縱IP，而是使用document描述指導施加激勵與獲取結果的過程 ## 1.2 IJATG架構  * IJTAG完全兼容JTAG網絡 * 描述TDR到TAP之間的網絡結構 * 串行TDR鏈路，通過SIB靈活配置 * 規范了TDR和IP之間的交互語言 * 即插即用 ### 1.2.1 IJTAG標準 * IEEE 1687 Standard * 2005年起草，2014年頒布，眾多IC/EDA公司參與 * 包含三個部分： * 靈活的串行TDR鏈路，用以測試片上IP * IJTAG網絡連接語言：ICL（Instrument Connectivity Language），描述整個IJTAG網絡結構 * IJATG程序描述語言：PDL（Propcedural Description Language），描述TDR與IP之間的交互 # 2 SIB的結構 ## 2.1 SIB概念  1. SIB：Segment-insertion-Bit 2. SIB是單比特的TDR 3. SIB有開和關兩種狀態 4. 插入SIB來實現任意層次化結構 5. 利用SIB可以實現對IJTAG網絡的靈活配置 ## 2.2 SIB的結構 ### 2.2.1 總體結構  * ?ShiftEn打開，TDI經過兩個選擇器經過Shift寄存器，最終到達TDO，數據不進入下一級SIB； * ShiftEn打開，UpdateEn打開，TDI輸入后經過Shift寄存器、Update寄存器，最終Select影響輸入部分的Select信號（我理解兩個select信號為同個端口），Select打開后，數據可進入下一級SIB。路徑為：TDI→ToTDI→FromTDO→經過Shift寄存器→TDO； ### 2.2.2 RESET：關閉到下一級SIB網絡入口  * ?除了上述說到的關閉打開Update寄存器外，還可以使用Reset信號對Update寄存器進行復位； * 復位信號打開后，TDI輸入的數據只能經過當前SIB，無法進入下一級SIB網絡； ### 2.2.3 Close：關閉到下一級SIB網絡的入口  * ?TDI輸入0，Select為0，移位數據進入Shift寄存器，使得Shift寄存器輸出為0，然后打開UpdateEn信號，使得Update寄存器輸出為0，然后關閉UpdateEn信號，如此使得Update寄存器一直保持0，測試時下一級SIB網絡使用不會打開； * 目的：讓該SIB的下一級SIB網絡在測試時始終不接入測試； ### 2.2.4 Open：打開到下一級SIB網絡的入口  * 經過TDI移入1，使得Shift寄存器輸出為1，打開UpdateEn信號，使得Update寄存器輸出Select信號為1，Select為1后，第一個MUX選擇器選擇上方通路； * 數據路徑：TDI輸入數據→ToTDI（下一級SIB網絡）→FromTDO（接收下一級SIB出來的數據）→經過兩個MUX和Shift寄存器→TDO輸出； # 3 SIB的網絡 ## 3.1 SIB多級網絡結構（plug-and-play）  * ?通過TDR與SIB的組合，對芯片進行整體測試； * 上圖中，可以看做Level0（2個TDR+SIB），Level1（1個TDR）； * Level0中的兩個TDR連接的instrumentA、B一定會被測試到，在shift數據時就需要移入instrumentA、B的測試向量位寬，SIB可以控制后面的TDR與instrumentsC是否需要被測試； ## 3.2 配置SIB的網絡結構  * ?串聯兩個SIB； * 每個SIB后面分別掛一組TDR和instrument； * TDR1長度為10； * TDR2長度為5； * 如何通過TDI掃描數據來配置該網絡？ * 激活TDR1 * 激活TDR2 ### 3.2.1 系統初始化 RESET狀態：  * ?移入2bit數據，將SIB1與SIB2狀態均置為0；  * ?步驟一： * 移入2bit數據，將SIB1置為1，SIB2置為0；（紅色箭頭） * 打開Ijtag\_update； * 激活打開TDR1網絡；（黃色箭頭） * 步驟二： * 移入12bits數據，因為IP1長度10，再加上SIB1、2的兩個bit； * 保持SIB1打開； * 保持SIB2關閉； * 操縱TDR1（10bits）； * 步驟三： * 移入12bit數據，將SIB1置為0，將SIB2置為1； * 打開Ijtag\_update； * 關閉TDR1網絡，打開TDR2網絡；  * ?步驟四： * 移入7bit數據； * 保持SIB1關閉，保持SIB2打開，操縱TDR2（5bits）； # 4 ICL語法 ## 4.1 基本概念  * ?ICL：Instrument Connection Language； * ICL描述IJTAG網絡的連接關系； * ICL是可讀文件； ## 4.2 描述Instrument  * ?Instrument表示該器件的例化名； * DataInPort DI、DataOutPort DO、ClockPort CLK：描述該模塊的對外接口； * Alias enable表示部分端口的作用，{}內我理解表示有效取值范圍； * Enum用于解釋，二進制對應的工作模式； ## 4.3 描述TDR * ?描述TDR的對外接口； * ScanOutPort SO{Source SR\[0\]}表示SR的第0bit連接至SO； * ScanRegister SR\[7:0\] {ScanInSource SI}表示SR的位寬10bit，掃描輸入的源頭是SI； ## 4.4 描述SIB   * ?ScanOutPort? ? so{Source sib；}，so的數據源頭是sib； * ScanOutPort? ? ?tsi；{Source si}，對下一級輸出端口tsi，源頭是si； * ScanInterface? ? Client {}，當前SIB對上一級的接口； * ScanInterface? ? ?Host {}，當前SIB對下一級的接口； * ScanRegister sib {}，設置sib的輸入源，captrue的源頭信號，reset的源頭信號； * ScanMux設置sib的Q端口控制MUX的信號輸出到sib，Q端為1‘b0，si信號送入sib，Q端為1‘b1，fso信號送入sib；（這部分邏輯較混亂，正確性待考證） ## 4.5 描述chip  # 5 PDL語法 ## 5.1 基本概念  * PDL：Procedural Description Language * PDL描述如何配置和操作片上IP/instrument（如何激勵與觀測IP） * EDA工具可以將IP的PDL按照層次結構retargeting到更上一級IJTAG網絡指導chip層； * retargeting：將IP的接口通過PDL逐層的向上MAP到chip的端口上，完成測試； ## 5.2 PDL命令 * iWrite：向對象中寫入數據 * iRead：從對象中讀取數據 * iApply：執行PDL命令 * iNote：添加注釋 * iProc：定義PDL的procedure * iCall：調用定義好的proc * iMerge：并行執行多個proc * iRunLoop：執行指定數目的時鐘周期
