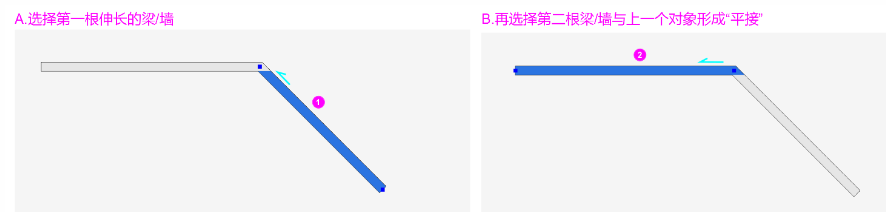

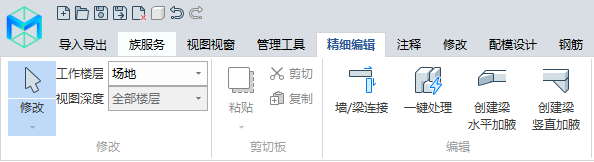

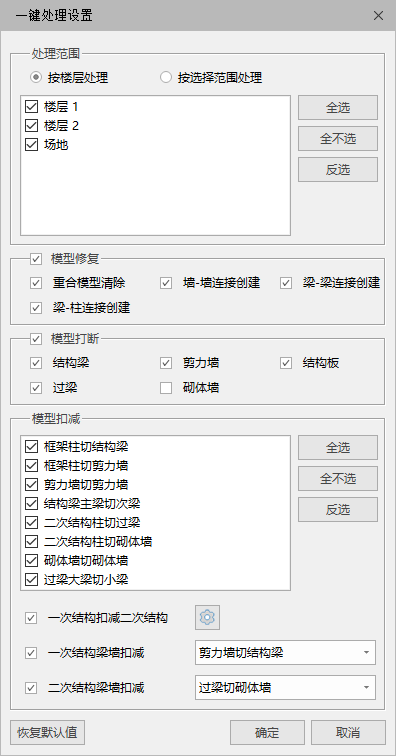

## 1.墻/梁連接 ### 1.1使用場景 用于調整存在連接關系的兩個墻，或兩個梁的連接順序，以便于生成合理的幾何形體結果。 ### 1.2操作步驟 a、在“編輯”分組?單擊“墻/梁連接” b、選擇第一根待長的墻/梁。選擇時仍顯示伸長箭頭，選擇結束后箭頭消失。 c、再選擇第二根待縮短的梁/墻，與上一個對象形成“平接“。  ## 2.一鍵處理 ### 2.1使用場景 批量處理一次結構墻、梁、板、柱，及二次結構模型的幾何關系，對檢測到模型問題進行批量、快速地修復。 ### 2.2操作步驟 a、在“編輯”分組?單擊“一鍵處理”命令 b、彈出“一鍵處理設置”對話框 ? 確定模型的處理范圍?設置模型的處理規則 ? 點擊“確定” c、開始處理并進度條顯示，等待完成  ### 2.3處理范圍 #### a.按樓層處理 選擇要一鍵處理的樓層標高，默認項目內標高全部勾選； 如勾選某標高，則構件的所屬樓層為該標高的土建構件會都會被處理。 >[danger] 注意：如果項目規模較大，建議分樓層進行一鍵處理，總時間會小于全部樓層一鍵處理。 #### b.按選擇范圍處理 點擊“按選擇范圍處理“ ?進入多選模式，選擇多個需要處理的構件?點擊“√”確定選擇集?程序自動批量處理 ### 2.4模型修復 勾選“模型修復”，按選項分別進行批量修復處理  #### a.重合模型清除 * 完全重合的模型： 當兩個或者多個模型完全重合且構件類別相同時，保留先創建的對象，刪除后創建的對象。 當兩個或者多個模型完全重合且構件類別不同時，按如下順序保留：一次結構（柱>梁>墻>板）>二次結構（柱>梁>墻>板） * 包含重合的模型： 當出現包含重合，且構件類別相同時，將被包含的對象（無論多少個）都被刪除； 跨類別包含去重順序：一次結構（柱>梁>墻>板）>二次結構（柱>梁>墻>板>） 不會進行逆順序的包含重合去重； 即：一次結構梁包含一次結構墻，去除一次結構墻；一次結構墻包含一次結構梁，不去除一次結構梁； #### b.墻-墻連接創建 首先，一次結構墻互相連接，按墻厚決定互相連接的墻延長、縮短的優先級； 然后，一次結構墻 連接 二次結構墻；一次結構墻連接優先級較高； 最后，二次結構墻互相連接，同類墻之間連接優先級同一次結構墻。 #### c.梁-梁連接創建 首先，一次結構梁互相連接，按梁端部支撐條件，梁長度、截面高度等決定連接優先級； 然后，一次結構梁 連接 二次結構梁；一次結構梁連接優先級較高； 最后，二次結構梁互相連接，同類梁之間連接優先級同一次結構梁。 #### d.梁-柱連接創建 梁-柱連接，是把梁的定位線端點，移動到柱的輪廓邊緣。 一次結構梁，與一次結構柱進行連接； 二次結構梁，與所有柱進行連接 ### 2.5模型打斷 勾選“模型打斷”，按選項分別進行批量打斷處理  勾選“結構梁”：一次結構梁，被一次結構柱、一次結構墻、一次結構梁打斷，不受二次結構影響； 勾選“過梁”：二次結構梁，被所有柱、墻、梁打斷，被梁打斷時，一次結構梁> 二次結構梁（同類別梁，按端部支撐條件，長度、截面高度等，決定優先級）； 勾選“剪力墻”：一次結構墻被 一次結構柱、一次結構墻打斷，墻墻之間，按墻厚決定優先級； 勾選“砌體墻”：二次結構墻被所有柱、墻打斷，被墻打斷時，一次結構墻> 二次結構墻（同類別墻，按墻厚決定優先級）； 勾選“結構板”：混凝土板，被一次結構墻、梁、柱扣減拆分為多個獨立小板，不受二次結構影響； ### 2.6模型扣減 >[danger] 注意：被扣減后沒有實體的構件，會被認為是微小構件，自動清除。 #### 1.設置一次結構之間，二次結構之間的模型扣減規則  ### 2.7一次結構扣減二次結構 勾選“一次結構扣減二次結構”，則所有二次結構都會被一次結構扣減； 詳細扣減項，可單擊確認設置  ### 2.8.一次結構梁墻扣減 可選項：剪力墻切結構梁/ 結構梁切剪力墻 ### 2.9.二次結構梁墻扣減 可選項：過梁切砌體墻/ 砌體墻切過梁
