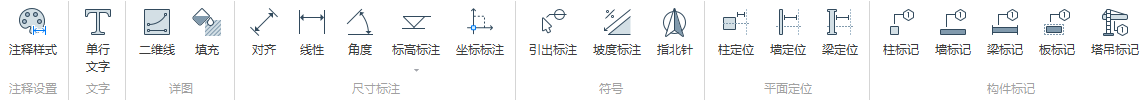

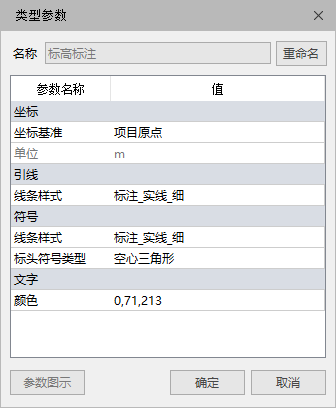

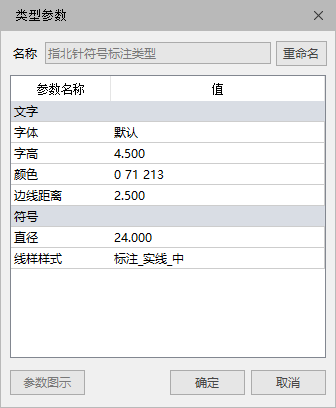

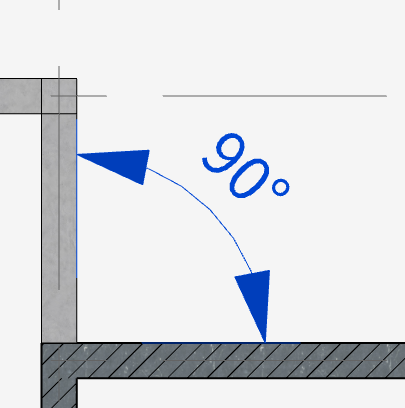

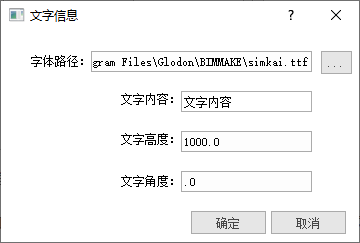

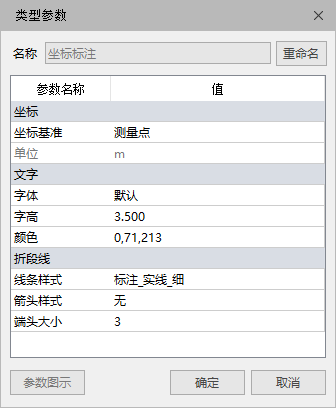

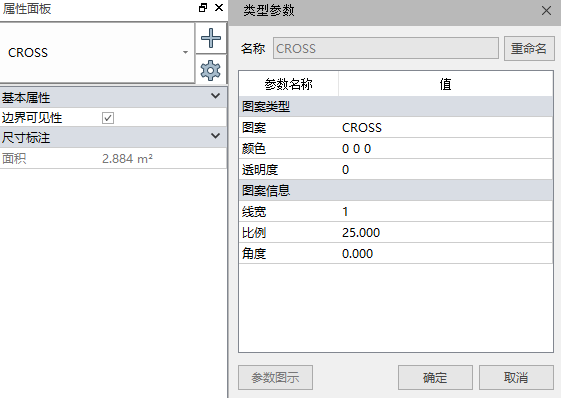

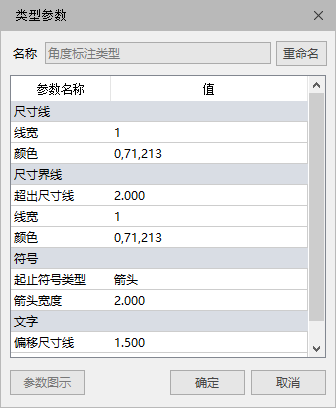

在注釋選項卡中，我們提供了注釋設置、單行文字、詳圖標注、尺寸標注、符號標注、構件平面定位和構件標記等功能  ## 1\. 注釋樣式 注釋樣式中可設置 "對齊"、"線性"、"構件平面定位"和"構件標記"的全局字高、文字標注、高程標注、尺寸標注相關信息格式。  ## 2\. 單行文字 點擊“單行文字”命令，在視圖中單擊確定文字插入點，在“文字信息”彈窗中輸入文字內容、文字高度、文字角度等參數，完成文字創建； 屬性：創建完成后可以選中單行文字，在屬性面板中可修改：文字、字體、大小的屬性；  ## 3\. 二維線 使用“二維線”命令可以在當前視圖創建二維線，支持直線、矩形、圓弧、起終點弧、橢圓弧、圓等多種繪制方式； 二維線只支持在：平面、立面、剖面視圖下創建，不支持在三維視圖下創建； 二維線可以設置線樣式，選擇不同的線樣式可以調整二維線的線型、線寬、線顏色。  ## 4\. 填充 在平立剖面視圖下可以使用“填充”命令，進入編輯模式后通過多種繪制方式繪制填充輪廓，確認后即可創建填充圖案； 填充支持兩層嵌套，會以外層輪廓生成邊界并扣減內層輪廓；  填充支持設置邊界可見、圖案類型、圖案信息等參數信息； 當調整當前視圖比例時，會同步影響該視圖下填充的圖案顯示比例。  ## 5.對齊標注、線性標注 可以使用“對齊尺寸標注”、“線性尺寸標注”進行連續標注  ## 6.角度標注 “角度標注”用于標注不同構件邊線之間的角度參數，支持連續標注； 在類型參數中，可以自由設置角度標注的尺寸線樣式、尺寸界線樣式、箭頭符號以及文字樣式。  ## 7.標高標注、高程標注 “標高標注”用于標注平面、立面、剖面下構件上選定位置相對**原點**的高度； “高程標注”用于標注平面、立面、剖面下構件上選定位置相對**測量點**的高度； （在"地形創建"--"校準測量點"中可以設置測量點的位置） 標高/高程標注支持設置上下標頭、引線樣式、標頭樣式以及標注的文字顏色。   ## 8.坐標標注 “坐標標注”用于標注平面、立面、剖面下構件上選定位置相對**原點/測量點**的X、Y坐標； 需注意：X、Y為測量坐標系，一般X指北/南方向，Y指東/西方向。 坐標標注支持設置折斷線樣式及標注文字樣式，在類型參數中可以切換坐標基準為原點/測量點。   ## 9.引出標注、坡度標注 “引出標注”用于在平面、立面、剖面視圖，對模型中任意位置添加自定義的文字引注；  “坡度標注”用于在平面、立面、剖面視圖，用坡度標注上下、坡度等高差信息；  引出標注和坡度標注支持雙擊快速修改標注文字。 ## 10.指北針 “指北針”用于在平面視圖，指明模型和項目的朝向； 在創建時可以自由調整指北方向，在創建完成后也可以在實例參數中修改角度； 指北針支持對于符號線樣式和文字的自定義設置。  ## 11.柱、墻、梁定位 （1）柱定位： 該功能用于標注柱定位相關的尺寸，目前支持矩形柱、非矩形柱、圓形柱。暫時不支持斜柱。  圖：矩形柱定位標注  圖：非矩形柱定位標注  圖：圓形柱定位標注 （2）墻定位： 該功能用于標注墻定位相關的尺寸。暫不支持弧形墻和變截面墻。  圖：墻定位功能示意圖 （3）梁定位： 該功能用于標注梁定位相關的尺寸。暫不支持弧形梁和變截面梁。  圖：梁定位功能示意圖 ## 12.柱、墻、梁、板標記 可以通過“相對基面”設置標注的高程的基面位置；通過“顯示高程”設置是否要顯示高程。   圖：柱標記功能示意圖  圖：墻標記功能示意圖  圖：梁標記功能示意圖  圖：板標記功能示意圖
