### **融合體建模**
適用場景:轉接頭
:-:
使用方法:
1. 切換至需要繪制融合體底部草圖的視圖;

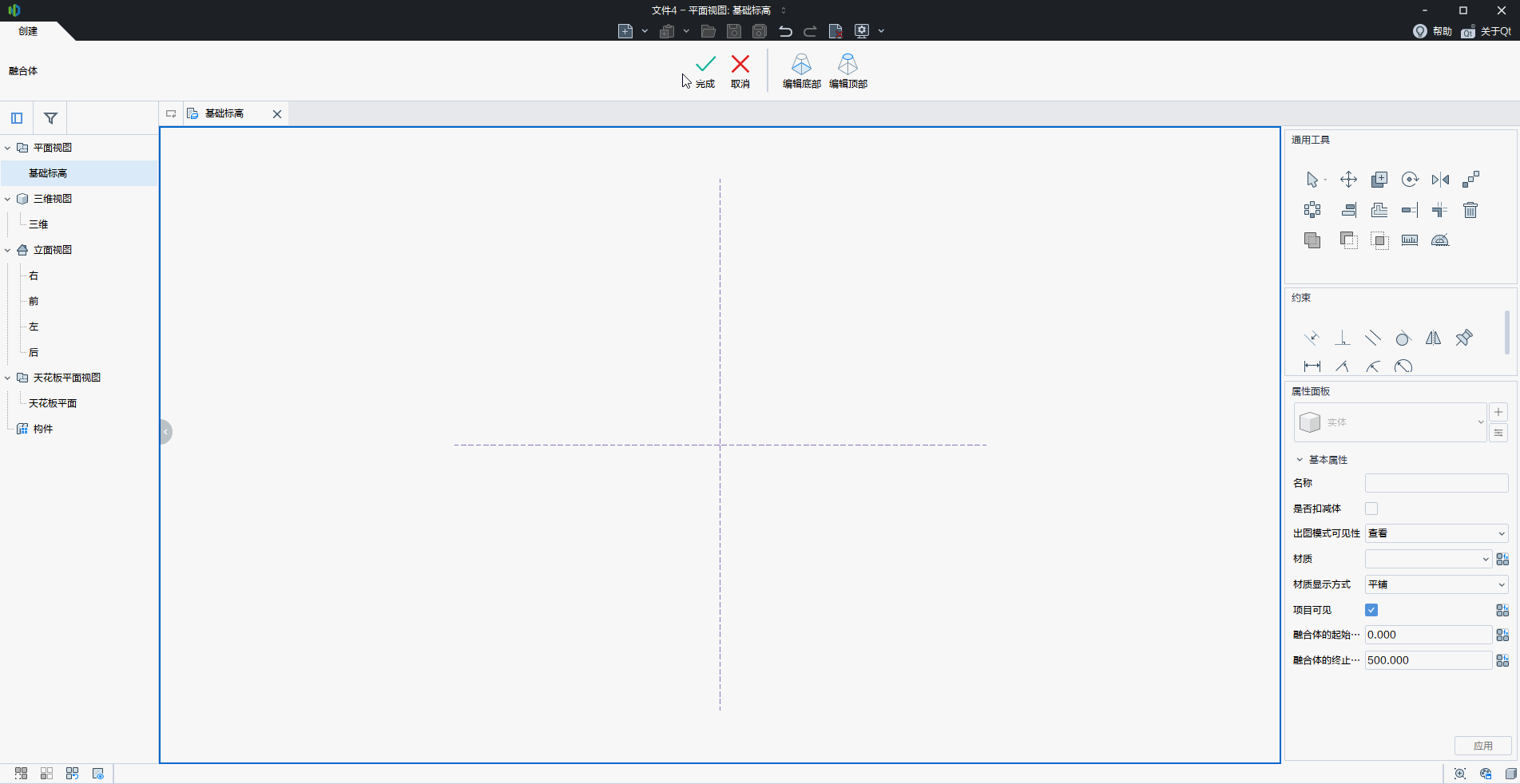

2. 觸發視圖上方的【融合體】命令,進入到草圖編輯環境;
3. 選擇【編輯底部】或【編輯頂部】命令,繪制融合體的兩個頂底輪廓,使用右側【編輯實體】動態面板中的草圖線繪制命令完成輪廓繪制;
4. \*如果需要,用戶可以為創建的草圖添加約束,點擊【構件參數】命令為約束綁定參數,以實現參數化驅動;
5. 點擊【完成】命令,完成輪廓繪制;
6. 繪制完成后,點擊【完成】命令,退出放樣體編輯環境,生成融合體;
7. 點擊繪制完成的旋轉體,屬性面板展示與融合體相關的屬性,融合體的起始和終止高度均能綁定參數,實現參數化驅動;
