# 網絡鏈路
很多情況都是k8s集群使用的traefik是沒有公網暴露面的。但是又想通過網絡訪問traefik服務,通常做法是traefik前面掛載一個lb服務將流量轉發到traefik主機上。
網絡鏈路: `客戶端` --> `lb(一或多個)` --> `traefik` --> `后端業務程序`
# 配置
>[info] 演示的后端業務程序是nginx。方便查看 `X-Forwarded-For` 以及 `X-Real-IP`
> 客戶端使用 `curl命令` 以及 `Google瀏覽器`
從上面的網絡鏈路可知,需要配置的地方有兩個。分別是 `lb` 以及 `traefik` 上。如果lb有多個的話,多個lb都需要配置的。
## web(http)協議
>[info] 這里 lb 使用HTTP代理方式轉發。
優點:網絡鏈路清晰
缺點:效率沒有四層轉發快
### lb配置
>[info] 該配置內容寫在 `http{}` 塊里面
```conf
upstream ingress_http {
server 192.168.32.127:80;
server 192.168.32.128:80;
}
server {
listen 80;
server_name _;
location / {
# 客戶端域名賦值給Host請求頭中傳給下游服務器
proxy_set_header Host $http_host;
# 將 $remote_addr(客戶端IP地址) 賦值給 X-Real-IP 請求頭中傳給下游服務器
proxy_set_header X-Real-IP $remote_addr;
# 將 $proxy_add_x_forwarded_for 賦值給 X-Forwarded-For 請求頭中傳給下游服務器
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_pass http://ingress_http;
}
}
```
### traefik配置
>[info] 在traefik配置文件的 `entryPoints.web` 配置項下添加下面內容。IP寫成 `lb` 地址。
```yaml
entryPoints:
web:
address: ":80"
# 添加以下的內容
forwardedHeaders:
trustedIPs:
- "192.168.32.128"
- "192.168.32.129"
```
### 驗證
curl 方法驗證
```shell
curl -H "Host: nginx.ecloud.com" http://192.168.32.188
```

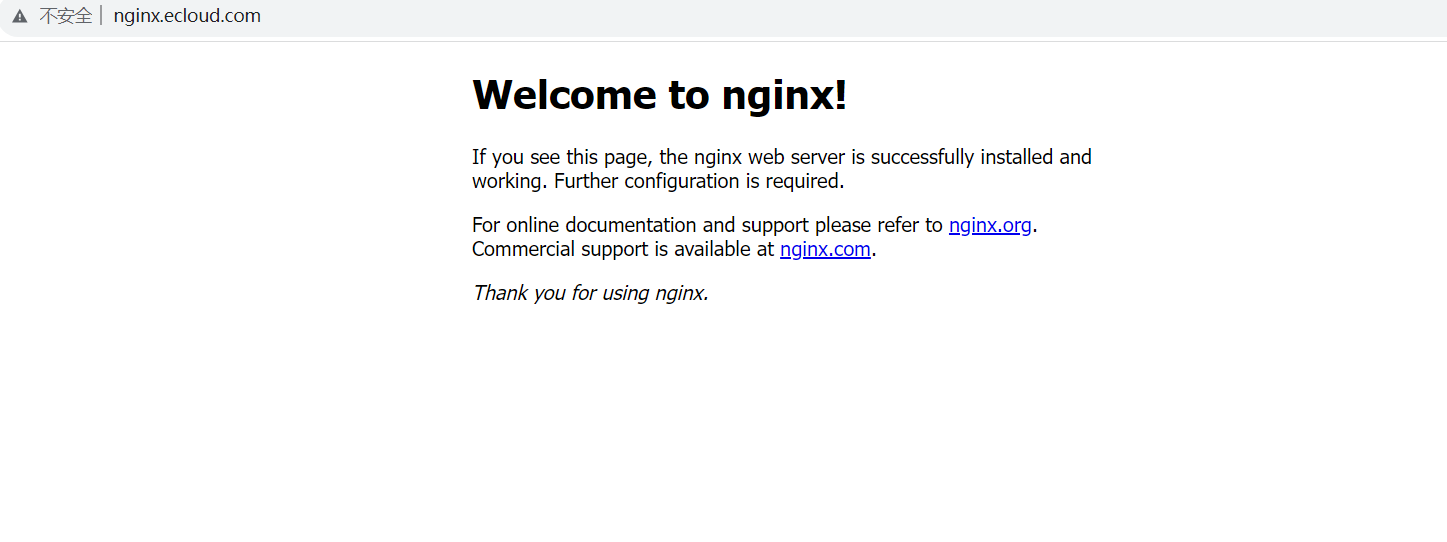

瀏覽器驗證

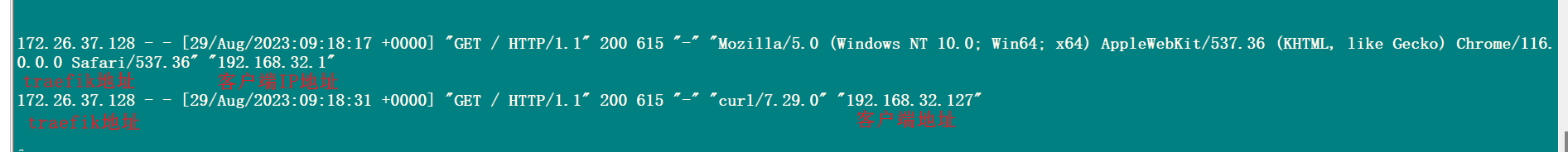

查看后端業務nginx日志

## webSecurity(https)協議
>[info] 這里 lb 使用TCP代理方式轉發,目前使用 HTTP 代理沒有成功過。
優點:效率高
缺點:只記錄客戶端IP及traefik地址,沒有記錄lb的IP地址
### lb配置
>[info] 該配置內容寫在 `stream{}` 塊里面
```conf
upstream ingress_https {
server 192.168.32.127:443 max_fails=3 fail_timeout=5s;
server 192.168.32.128:443 max_fails=3 fail_timeout=5s;
}
server {
listen 443;
# 開啟proxy_protocol協議。必須有該參數
proxy_protocol on;
proxy_pass ingress_https;
access_log /var/log/nginx/ingress_https_tcp_access.log proxy;
error_log /var/log/nginx/ingress_https_error.log;
}
```
### traefik配置
>[info] 在traefik配置文件的 `entryPoints.webSecurity` 配置項下添加下面內容。IP寫成 `lb` 地址。
```yaml
webSecurity:
address: ":443"
proxyProtocol:
trustedIPs:
- "192.168.32.128"
- "192.168.32.129"
```
### 驗證
使用curl驗證
```shell
curl -k -H "Host: nginx.ecloud.com" https://192.168.32.188
```

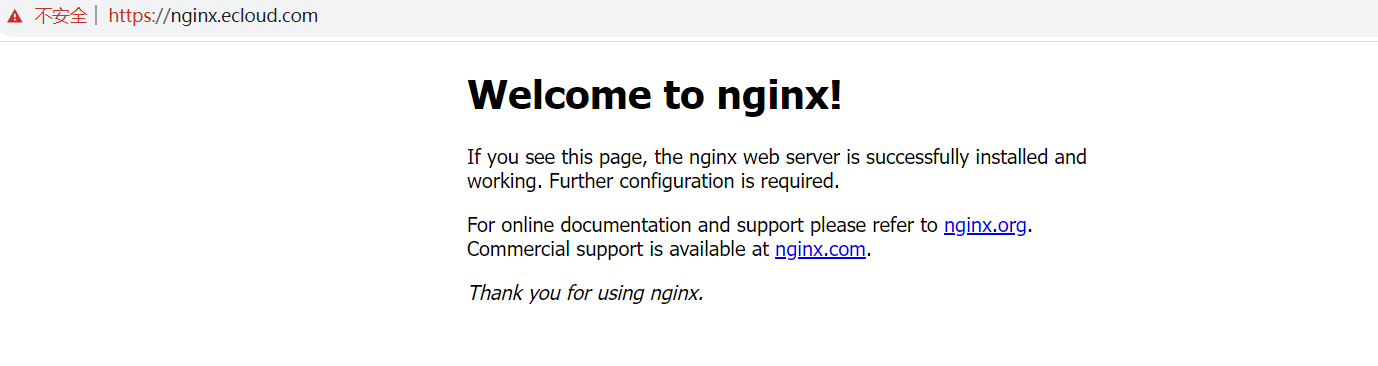

使用瀏覽器驗證

查看后端業務nginx日志
