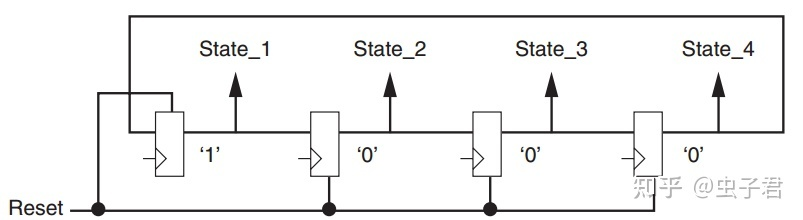

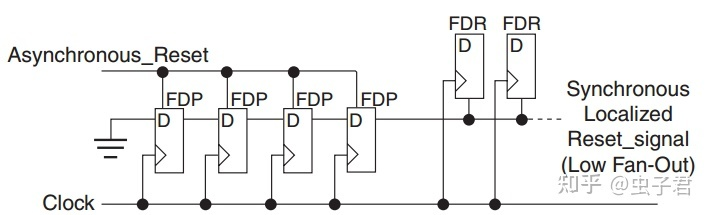

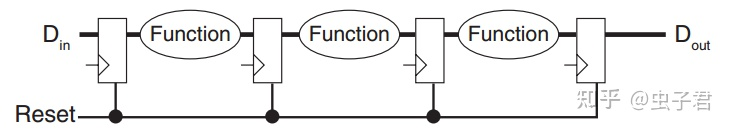

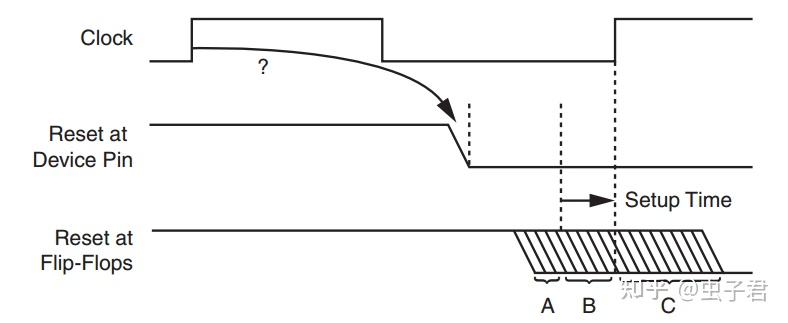

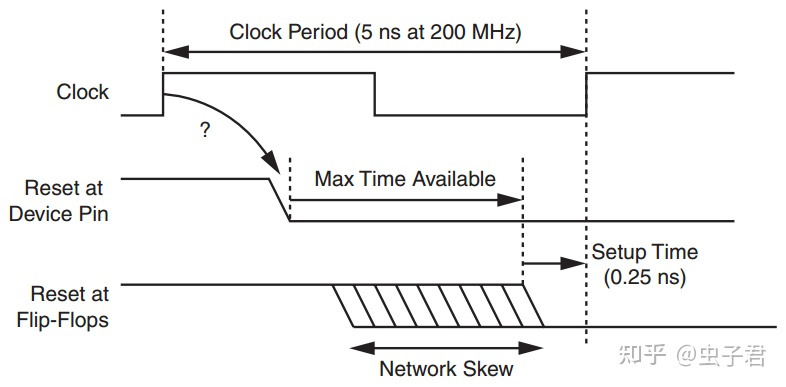

https://zhuanlan.zhihu.com/p/365826531 **同步釋放就是讓復位信號的釋放過程與時鐘同步，從而確保所有 FF 在同一時刻有效。** 在 FPGA 復位的設計中，常常聽到一個詞，叫“異步復位，同步釋放”。異步復位相對的是同步復位，很好理解。那么什么是同步釋放？為什么要用同步釋放？ 本文主要包含以下三點內容： * **異步復位異步釋放會有什么問題？** * **同步釋放** * **異步復位同步釋放的時序約束** ## 異步復位有什么問題？ 一般來說，復位信號有效后會保持比較長一段時間，確保 register 被復位完成。但是復位信號釋放時，因為其和時鐘是異步的關系，我們不知道它會在什么時刻被釋放。 首先看圖1，考慮復位信號在兩個時鐘沿之間被釋放的情況。Reset 信號從 Device Pin 到 Flip-Flop 的延遲最大不能超過“Max Time Available”，如果延遲超過了這個限制，那么復位信號的釋放會進入 Setup Time 要求的區間，導致 Flip-Flop 進入亞穩態。當時鐘頻率變高，時鐘周期變短，不難發現，要滿足這個要求是越來越難的。  前面我們提到過，因為是異步信號，我們無法確保信號的釋放在一個確定的區間。如圖2所示，對于 Flip-Flop 來說，異步信號的釋放可能在A區間，也可能在B或者C區間。假設現在我們的設計中包含三個 Flip-Flop，分別為FF1，FF2 和 FF3。FF1 的復位釋放落在A區間，所以 FF1 會在復位信號釋放后的第一個時鐘沿有效，FF3 的復位釋放落在C區間，那么 FF3 會在復位信號釋放后的第二個時鐘沿有效，而 FF2 的復位釋放落在B區間，所以 FF2 可能會進入亞穩態。  不同的 FF 因為復位信號釋放的位置不同而在不同的時刻有效，這會對設計造成影響嗎？ 假如我們的設計是如圖3所示的情況，是不會對設計的功能造成影響的。在復位釋放之后，任何有問題的數據會被Pipeline排出去，經過4個cycle之后，這個pipeline便會恢復到正常的工作狀態。  但如果我們的設計是如圖4所示。被復位的FF是狀態機的狀態，那么復位釋放后很有可能狀態機會被復位到一個無效的狀態，影響正常的功能。  ## 同步釋放 從上一部分的內容我們發現，異步信號的異步釋放會導致 FF 在不同的時刻有效，甚至進入亞穩態，從而影響設計的功能運行。如何避免這個問題呢？考慮同步釋放。顧名思義，同步釋放就是讓復位信號的釋放過程與時鐘同步，從而確保所有 FF 在同一時刻有效。 如圖5所示，是異步復位同步釋放的電路設計。FDP的個數決定復位信號保持的長度，最少要有兩個。當復位信號釋放后，FDP chain 會將接地的0逐級pipe到最后一個FDP輸出，因為該FDP的輸出是和Clock同步的，所以FDR的復位釋放便是和Clock 同步的。  最后一個FDP不是仍然是異步復位異步釋放么，會不會這個FDP因為異步釋放進入亞穩態，那么其輸出的復位信號也不確定從而導致復位失敗？ 答案是不會。FDP會進入亞穩態的條件是什么？一是異步釋放非常貼近時鐘沿，二是 FDP 輸入D在時鐘沿附近發生跳變。根據這個電路設計，FDP的輸入D時不會在異步釋放時發生跳變的，所以FDP不會進入亞穩態。 ## 異步復位同步釋放的時序約束 異步復位同步釋放的電路我們已經設計好了，如何進行時序約束呢？ 對于 FDR，我們可以不用考慮的。因為工具會分析 復位信號的 Recovery Time 和 Removal Time 來確保時序收斂。如果發現 Recovey Time 或者 Removal Time 的違反，我們可能需要看一下 reset tree 或者 clock skew。一般都是 Recovey Time的違反，類似于 Setup Time，可能是由于 reset path的延遲太長導致。 對于 FDP，D端是同步電路，而CLR輸入端是異步信號，通過電路的設計我們已經避免的異步信號帶來的問題，所以為了避免 false timing violation，我們可以對 FDP 的 CLR 端設置 false path。
