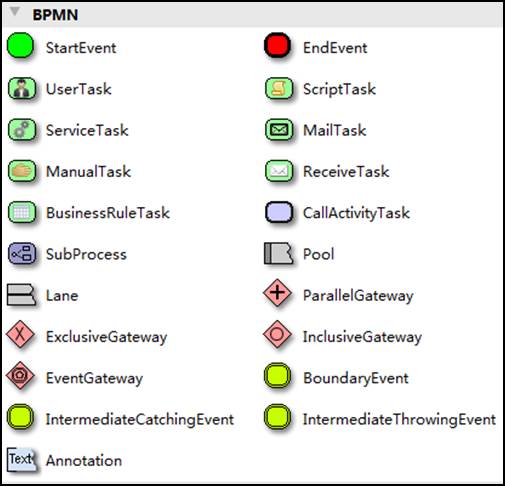

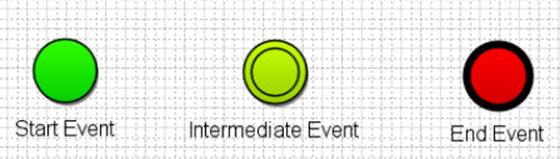

Activiti官網：[https://www.activiti.org/](https://www.activiti.org/) Activiti中文手冊：http://shouce.jb51.net/activiti/ 課件代碼：https://gitee.com/flymini/codes01/tree/master/activiti_/learn-activiti01 **** **1. Activiti是什么** Activiti是一個工作流引擎， activiti可以將業務系統中復雜的業務流程抽取出來，使用專門的建模語言BPMN2.0進行定義，業務流程按照預先定義的流程進行執行，實現了系統的流程由activiti進行管理，減少業務系統由于流程變更進行系統升級改造的工作量，從而提高系統的健壯性，同時也減少了系統開發維護成本。 <br/> **2. BPM什么** BPM（Business Process Management），即業務流程管理，是一種規范化的構造端到端的業務流程，以持續的提高組織業務效率。常見商業管理教育如EMBA、MBA等均將BPM包含在內。 <br/> BPM軟件就是根據企業中業務環境的變化，推進人與人之間、人與系統之間以及系統與系統之間的整合及調整的經營方法與解決方案的IT工具。 <br/> 通過BPM軟件對企業內部及外部的業務流程的整個生命周期進行建模、自動化、管理監控和優化，使企業成本降低，利潤得以大幅提升。 <br/> BPM軟件在企業中應用領域廣泛，凡是有業務流程的地方都可以BPM軟件進行管理，比如企業人事辦公管理、采購流程管理、公文審批流程管理、財務管理等。 <br/> **3. BPMN是什么** BPMN（Business Process Model AndNotation）- 業務流程模型和符號。是由BPMI（BusinessProcess Management Initiative）開發的一套標準的業務流程建模符號，使用BPMN提供的符號可以創建業務流程。 <br/> 2004年5月發布了BPMN1.0規范.BPMI于2005年9月并入OMG（The Object Management Group對象管理組織)組織。OMG于2011年1月發布BPMN2.0的最終版本。 <br/> BPMN 是目前被各 BPM 廠商廣泛接受的 BPM 標準。Activiti 就是使用 BPMN 2.0 進行流程建模、流程執行管理，它包括很多的建模符號。 <br/> 比如Event（事件）用圓圈表示，它是流程中運行過程中發生的事情。 活動用圓角矩形表示，一個流程由一個活動或多個活動組成。 :-:  Event符號  活動符號 上面的這些符號的文件格式為`.bpmn`，使用文本編輯器打開就是xml。 ```xml <?xml version="1.0" encoding="UTF-8"?> <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test"> <process id="myProcess" name="My process" isExecutable="true"> <startEvent id="startevent1" name="Start"></startEvent> <userTask id="usertask1" name="創建請假單"></userTask> <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow> <userTask id="usertask2" name="部門經理審核"></userTask> <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="usertask2"></sequenceFlow> <userTask id="usertask3" name="人事復核"></userTask> <sequenceFlow id="flow3" sourceRef="usertask2" targetRef="usertask3"></sequenceFlow> <endEvent id="endevent1" name="End"></endEvent> <sequenceFlow id="flow4" sourceRef="usertask3" targetRef="endevent1"></sequenceFlow> </process> <bpmndi:BPMNDiagram id="BPMNDiagram_myProcess"> <bpmndi:BPMNPlane bpmnElement="myProcess" id="BPMNPlane_myProcess"> <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1"> <omgdc:Bounds height="35.0" width="35.0" x="130.0" y="160.0"></omgdc:Bounds> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1"> <omgdc:Bounds height="55.0" width="105.0" x="210.0" y="150.0"></omgdc:Bounds> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="usertask2" id="BPMNShape_usertask2"> <omgdc:Bounds height="55.0" width="105.0" x="360.0" y="150.0"></omgdc:Bounds> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="usertask3" id="BPMNShape_usertask3"> <omgdc:Bounds height="55.0" width="105.0" x="510.0" y="150.0"></omgdc:Bounds> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1"> <omgdc:Bounds height="35.0" width="35.0" x="660.0" y="160.0"></omgdc:Bounds> </bpmndi:BPMNShape> <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1"> <omgdi:waypoint x="165.0" y="177.0"></omgdi:waypoint> <omgdi:waypoint x="210.0" y="177.0"></omgdi:waypoint> </bpmndi:BPMNEdge> <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2"> <omgdi:waypoint x="315.0" y="177.0"></omgdi:waypoint> <omgdi:waypoint x="360.0" y="177.0"></omgdi:waypoint> </bpmndi:BPMNEdge> <bpmndi:BPMNEdge bpmnElement="flow3" id="BPMNEdge_flow3"> <omgdi:waypoint x="465.0" y="177.0"></omgdi:waypoint> <omgdi:waypoint x="510.0" y="177.0"></omgdi:waypoint> </bpmndi:BPMNEdge> <bpmndi:BPMNEdge bpmnElement="flow4" id="BPMNEdge_flow4"> <omgdi:waypoint x="615.0" y="177.0"></omgdi:waypoint> <omgdi:waypoint x="660.0" y="177.0"></omgdi:waypoint> </bpmndi:BPMNEdge> </bpmndi:BPMNPlane> </bpmndi:BPMNDiagram> </definitions> ```
