流程設計器的使用 · 流程引擎Ⅰ

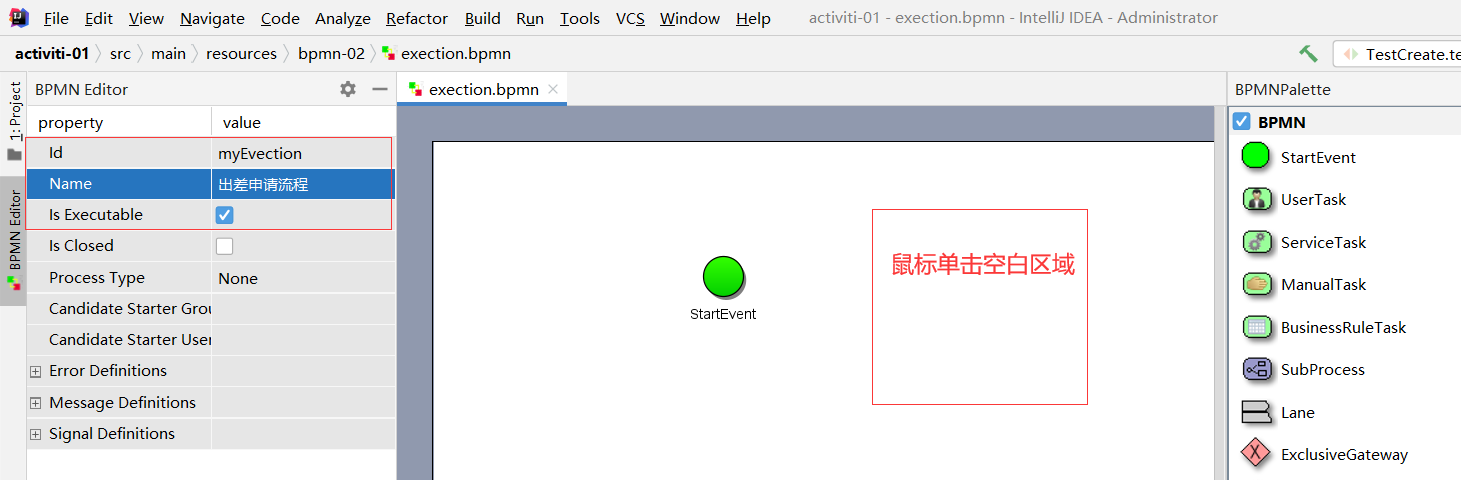

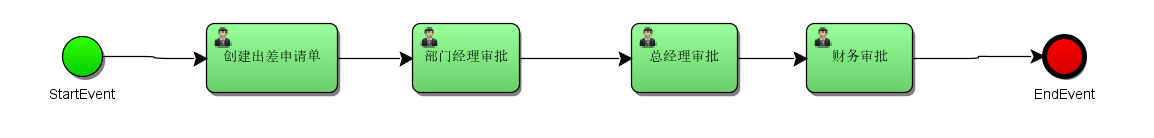

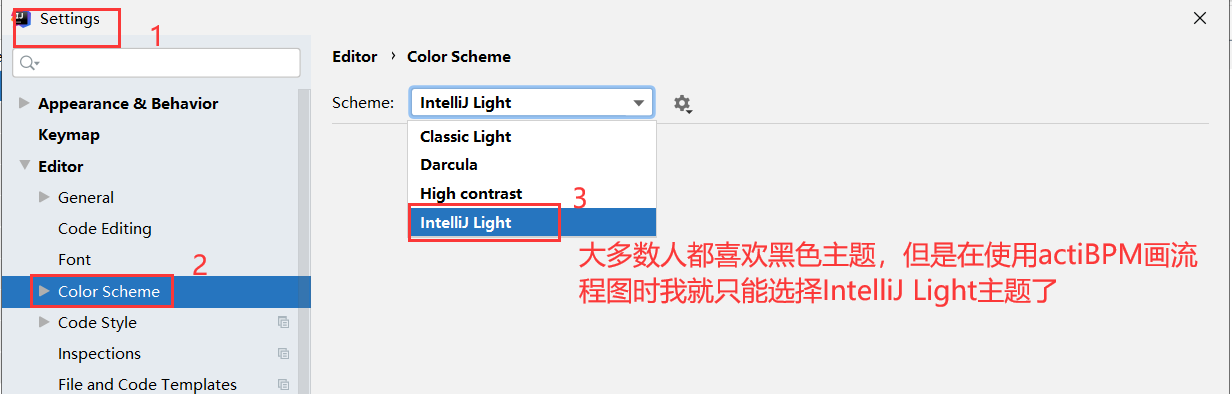

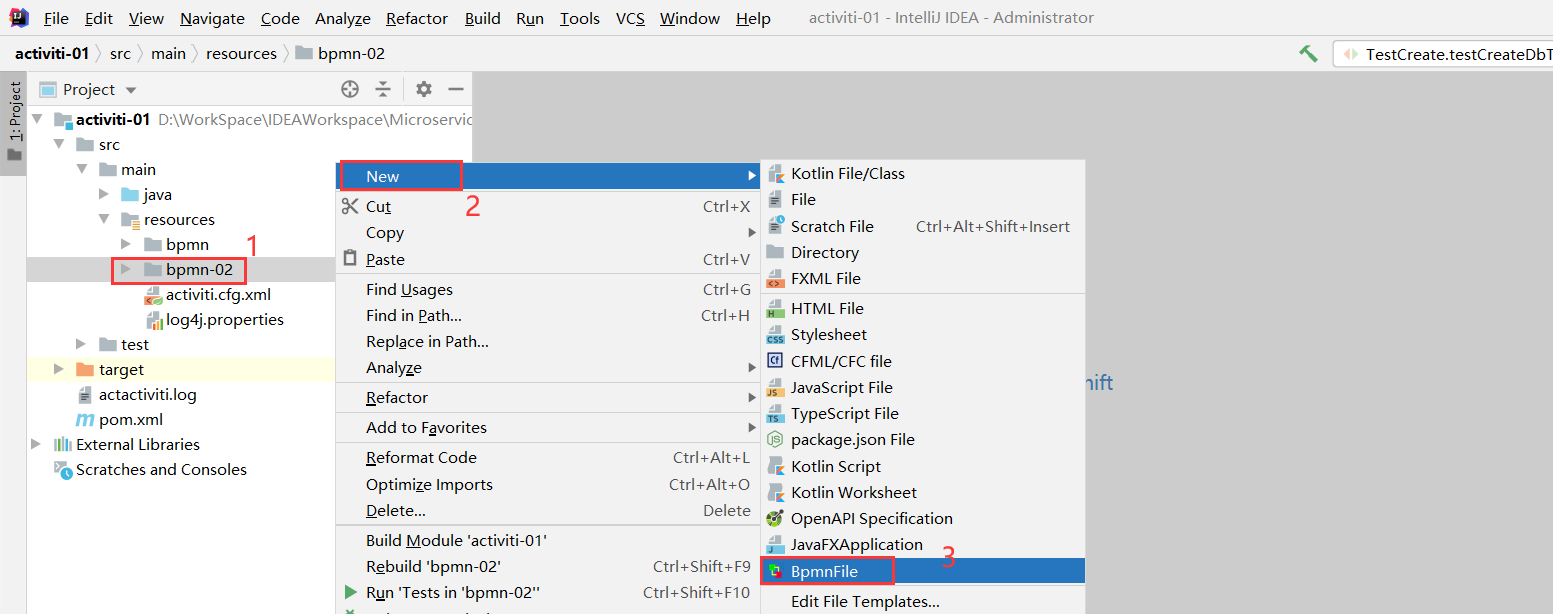

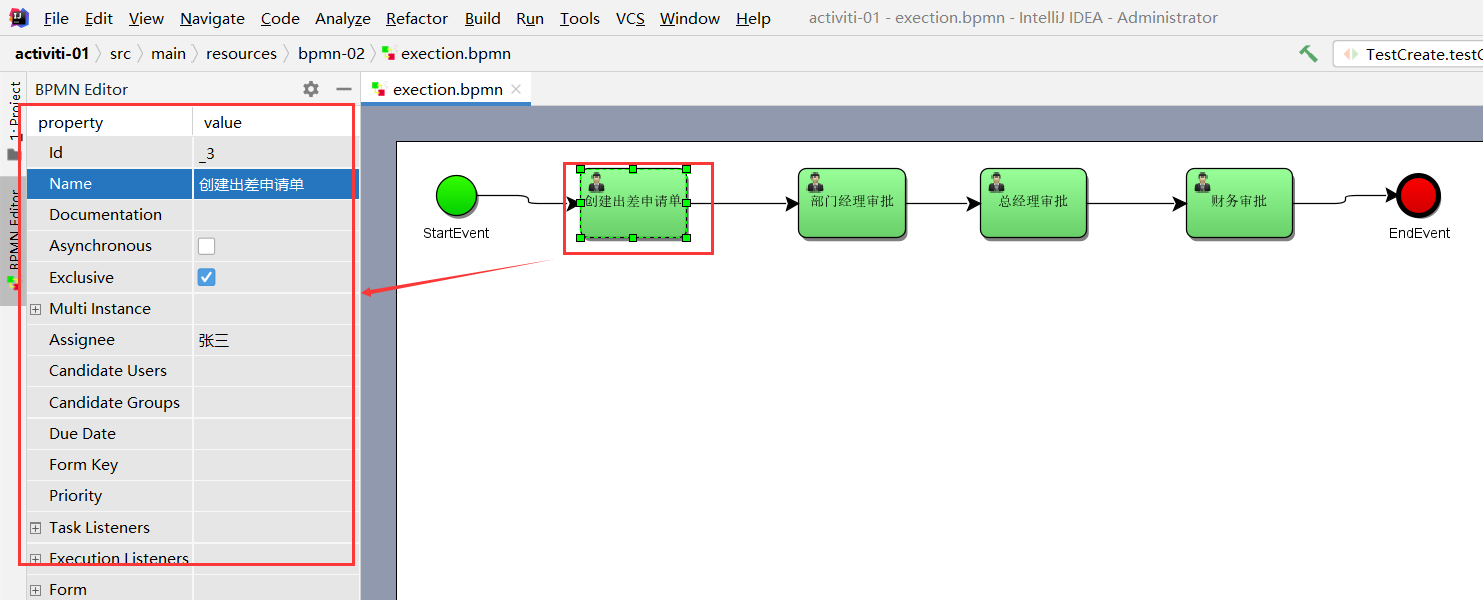

我已經按照【搭建步驟】小節在IDEA中安裝了流程設計器，下面使用流程設計器繪制如下流程圖。 :-: ![](https://img.kancloud.cn/d1/b6/d1b6773a14670e81299ff50b3c13621e_1154x138.png) <br/> 步驟如下： **1. 創建一個`.bpmn`文件** ![](https://img.kancloud.cn/7c/1a/7c1a1d2d3309786f60db9fc4e1597960_1553x614.png) ![](images/ati16.png) **2. 繪圖** 空白區域是繪圖區，右側區域是palette畫板區域，通過從右側把圖標拖拽到空白區畫板即可繪圖。 ![](https://img.kancloud.cn/d1/b6/d1b6773a14670e81299ff50b3c13621e_1154x138.png) **3. BPMN Editor** 當打開一個`.bpmn`文件時左側會有一個BPMN Editor窗口，它用來編輯每個流程符號的屬性。 ![](https://img.kancloud.cn/f1/80/f18096609c1392055de84731407858c9_1529x424.png) 如果你的IDEA沒有出現 BPMN Editor，請如下設置。 ![](https://img.kancloud.cn/33/b2/33b268f417522379a5e5527e48041210_1232x394.png) **4. 流程圖屬性** （1）流程圖屬性。整個流程圖需要有一個唯一的`Id`屬性，用來標識該流程圖，方便后面進行部署時對其定位。鼠標單擊空白區域即可設置該流程圖的屬性。 ![](https://img.kancloud.cn/49/24/4924807b76c6dd546911e1eaf321200d_1461x480.png) （2）每個流程圖符號也有屬于自己的屬性。 ![](https://img.kancloud.cn/0f/ba/0fba1d53132832719a245787e5d4937f_1483x600.png) **5. 至此，一張流程圖就畫完成了**
