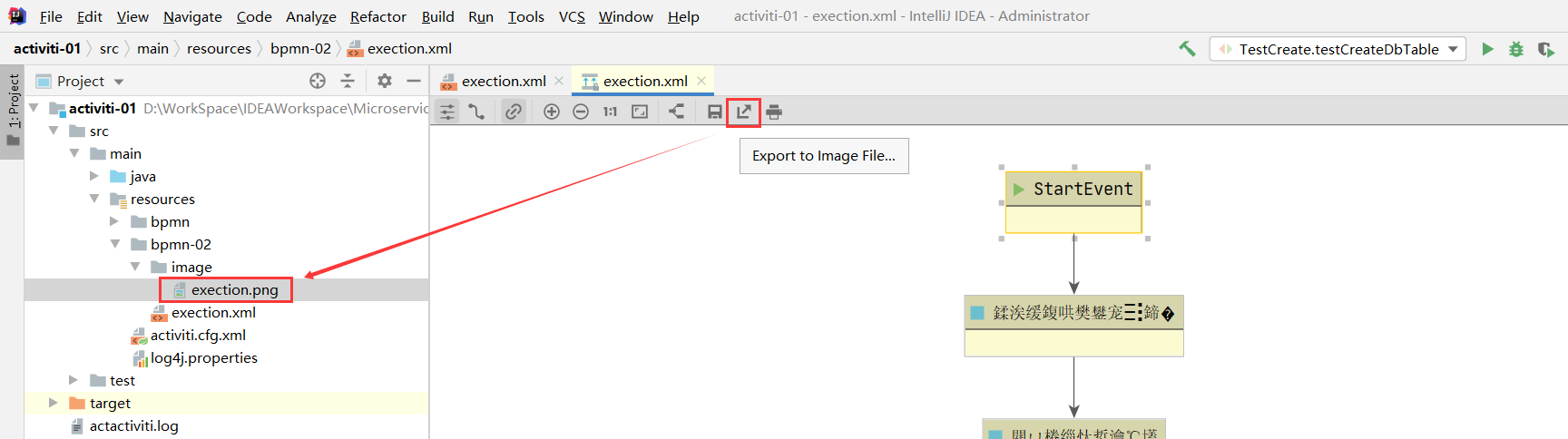

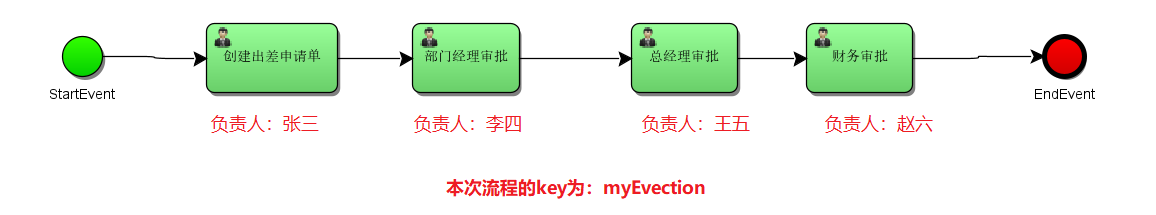

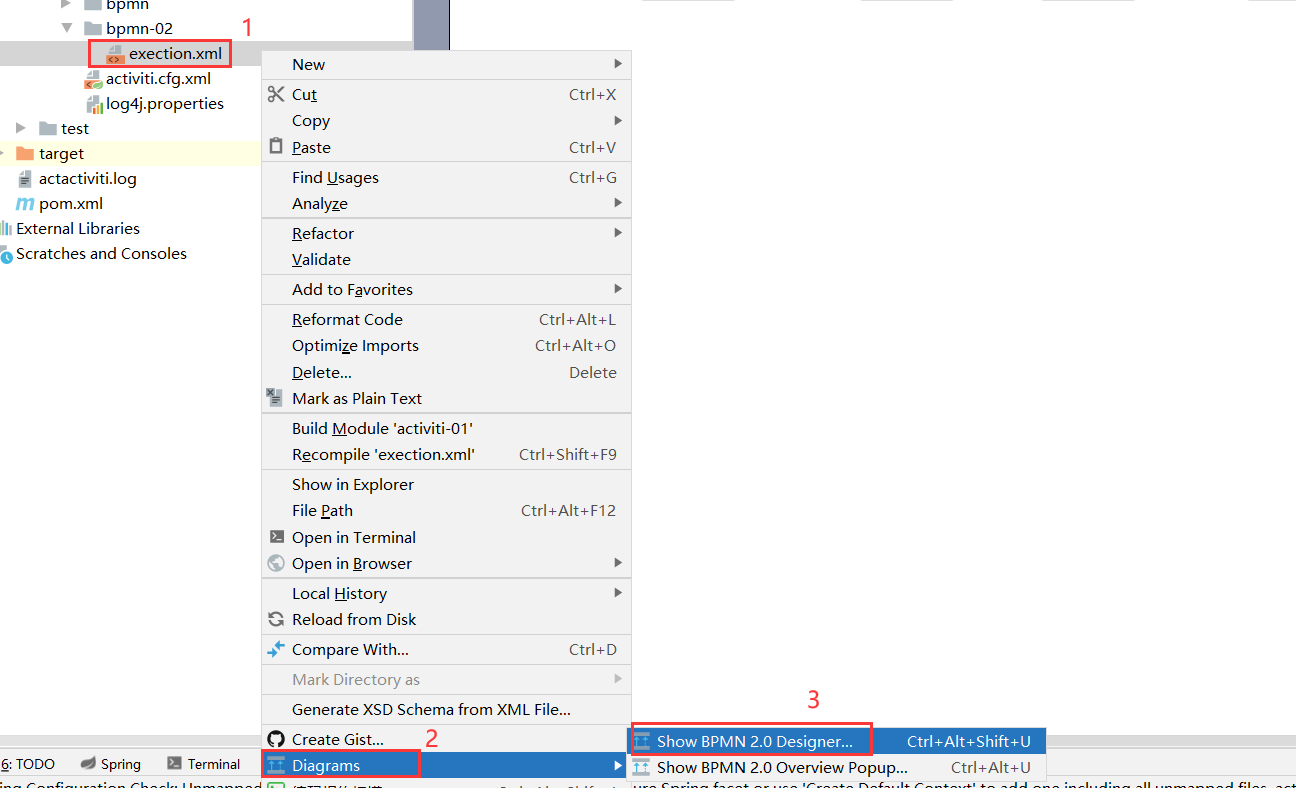

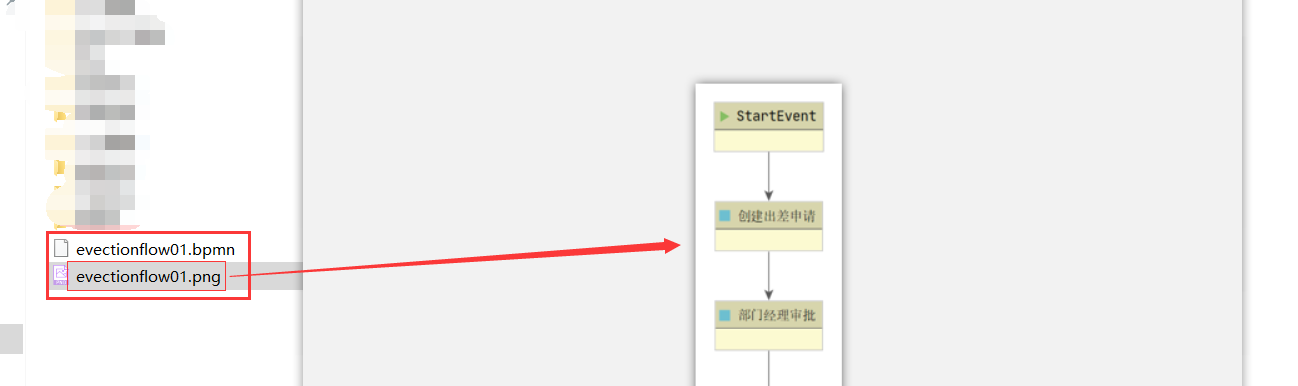

:-:  *本小節的源碼：/activiti-01/src/test/java/-/ActivitiDemo* 下面演示上圖流程操作過程，步驟如下： [TOC] # 1. 流程定義 **1. 繪制流程圖** 根據【流程設計器的使用】一節我已經畫出了上面的流程圖。 一個`.bpmn`文件可以定義多個流程，不過我們建議每個文件只包含一個流程定義， 可以簡化開發過程中的維護難度。 **2. 將流程圖的`.bpmn`文件導出為`.png`圖片** （1）將`.bpmn`后綴改成`.xml`后綴。  （2）使用流程設計器打開`.xml`文件。  （3）導出為圖片，保存到`resources`目錄下。  （4）再將`.xml`后綴改回`.bpmn`后綴。 <br/> # 2. 流程部署 流程部署就是把流程圖的相關數據保存到數據庫中。 **部署方式1：單個文件部署** ```java @Test public void testDeployment() { //1、創建ProcessEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //2、獲取RepositoryServcie RepositoryService repositoryService = processEngine.getRepositoryService(); //3、使用service進行流程的部署，定義一個流程的名字，把bpmn和png部署到數據中 Deployment deploy = repositoryService.createDeployment() .name("出差申請流程") .addClasspathResource("bpmn-02/evection.bpmn") .addClasspathResource("bpmn-02/image/evection.png") .deploy(); //4、輸出部署信息 System.out.println("流程部署id=" + deploy.getId()); //id為數據庫中隨機分配的id System.out.println("流程部署名字=" + deploy.getName());//名字就是上面name("出差申請流程")設置的名字 } ``` **部署方式2：壓縮包文件部署** ```java @Test public void deployProcessByZip() { //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取RepositoryService RepositoryService repositoryService = processEngine.getRepositoryService(); //讀取資源包文件，構造成inputStream InputStream inputStream = this.getClass() .getClassLoader() .getResourceAsStream("bpmn-02/evection.zip"); //用inputStream 構造ZipInputStream ZipInputStream zipInputStream = new ZipInputStream(inputStream); //使用壓縮包的流進行流程的部署 Deployment deploy = repositoryService.createDeployment() .name("出差申請流程") .addZipInputStream(zipInputStream) .deploy(); System.out.println("流程部署id=" + deploy.getId()); System.out.println("流程部署的名稱=" + deploy.getName()); } ``` <br/> 完成上面的部署后我們到數據庫中查看主要的3張表。 ```sql -- 流程定義部署表：每部署一次增加一條記錄，即運行上面的部署程序一次，記錄就增加一條記錄 mysql> select * from act_re_deployment; +-----+--------------+-----------+------+------------+---------------------+-----------------+ | ID_ | NAME_ | CATEGORY_ | KEY_ | TENANT_ID_ | DEPLOY_TIME_ | ENGINE_VERSION_ | +-----+--------------+-----------+------+------------+---------------------+-----------------+ | 1 | 出差申請流程 | NULL | NULL | | 2021-10-09 14:57:27 | NULL | +-----+--------------+-----------+------+------------+---------------------+-----------------+ -- 流程定義表：部署每個新的流程定義都會在這張表中增加一條記錄 -- 注意，KEY_ 這個字段是用來唯一識別不同流程的關鍵字 mysql> select * from act_re_procdef; +----------------+------+------------------------------+--------------+------------+----------+----------------+-----------------------+... | ID_ | REV_ | CATEGORY_ | NAME_ | KEY_ | VERSION_ | DEPLOYMENT_ID_ | RESOURCE_NAME_ | DGRM_... +----------------+------+------------------------------+--------------+------------+----------+----------------+-----------------------+... | myEvection:1:4 | 1 | http://www.activiti.org/test | 出差申請流程 | myEvection | 1 | 1 | bpmn-02/evection.bpmn | NULL ... +----------------+------+------------------------------+--------------+------------+----------+----------------+-----------------------+... -- 流程資源表 mysql> select id_, rev_, name_, deployment_id_, left(bytes_, 30) as bytes_, generated_ from act_ge_bytearray; +-----+------+----------------------------+----------------+--------------------------------+------------+ | id_ | rev_ | name_ | deployment_id_ | bytes_ | generated_ | +-----+------+----------------------------+----------------+--------------------------------+------------+ | 2 | 1 | bpmn-02/evection.bpmn | 1 | <?xml version="1.0" encoding=" | 0 | | 3 | 1 | bpmn-02/image/evection.png | 1 | Binary/Image | 0 | +-----+------+----------------------------+----------------+--------------------------------+------------+ act_re_deployment和act_re_procdef一對多關系，一次部署在流程部署表生成一條記錄， 但一次部署可以部署多個流程定義，每個流程定義在流程定義表生成一條記錄。 每一個流程定義在act_ge_bytearray會存在兩個資源記錄，bpmn和png。 建議：一次部署一個流程，這樣部署表和流程定義表是一對一有關系，方便讀取流程部署及流程定義信息。 ``` <br/> # 3. 啟動流程 ```java /** * 啟動流程實例，將會依次調用下面的表，每次運行該程序就會創建一個流程實例 * `act_hi_actinst` 流程實例執行歷史信息 * `act_hi_identitylink` 流程參與用戶的歷史信息 * `act_hi_procinst` 流程實例的歷史信息 * `act_hi_taskinst` 流程任務的歷史信息 * `act_ru_execution` 流程執行信息 * `act_ru_identitylink` 流程的正在參與用戶信息 * `act_ru_task` 流程當前任務信息 */ @Test public void testStartProcess() { //1、創建ProcessEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //2、獲取RunTimeService RuntimeService runtimeService = processEngine.getRuntimeService(); //3、根據流程定義的id啟動流程 ProcessInstance instance = runtimeService.startProcessInstanceByKey("myEvection"); //4、輸出內容 System.out.println("流程定義ID：" + instance.getProcessDefinitionId()); //myEvection:1:4 System.out.println("流程實例ID：" + instance.getId()); //2501 System.out.println("當前活動的ID：" + instance.getActivityId()); //null } ``` # 4. 查詢個人待執行任務 ```java /** * 查詢個人待執行的任務，注意查詢的是未完成的任務 */ @Test public void testFindPersonalTaskList() { //1、獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //2、獲取taskService TaskService taskService = processEngine.getTaskService(); //3、根據流程key 和 任務的負責人 查詢任務 List<Task> taskList = taskService.createTaskQuery() .processDefinitionKey("myEvection") //流程Key .taskAssignee("張三") //要查詢的負責人 .list(); //4、輸出 for (Task task : taskList) { System.out.println("流程實例id=" + task.getProcessInstanceId()); System.out.println("任務Id=" + task.getId()); System.out.println("任務負責人=" + task.getAssignee()); System.out.println("任務名稱=" + task.getName()); System.out.println(); } ////循環輸出如下 //流程實例id=12501 //任務Id=12505 //任務負責人=張三 //任務名稱=創建出差申請 } ``` # 5. 完成個人任務 ```java /** * 完成個人任務 * 根據流程圖任務的執行順序為：張三->李四->王五->趙六 */ @Test public void completTask() { //獲取引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取操作任務的服務 TaskService TaskService taskService = processEngine.getTaskService(); //查詢張三待完成的任務 Task task = taskService.createTaskQuery() .processDefinitionKey("myEvection") .taskAssignee("張三") //按照該順序 張三->李四->王五->趙六 依次更換參數便可按照順序完成每個人的任務 .singleResult(); System.out.println("流程實例id=" + task.getProcessInstanceId()); //12501 System.out.println("任務Id=" + task.getId()); //12505 System.out.println("任務負責人=" + task.getAssignee()); //張三 System.out.println("任務名稱=" + task.getName()); //創建出差申請 //根據任務ID來完成對應的任務,張三->李四->王五->趙六 //完成任務后，再調用上面的查詢任務查詢就查不到了 taskService.complete(task.getId()); } ``` # 6. 其他操作 ```java /** * 查詢流程定義 * 包含流程定義，流程部署，流程定義版本 */ @Test public void queryProcessDefinition() { //獲取引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取Repositoryservice RepositoryService repositoryService = processEngine.getRepositoryService(); //獲取ProcessDifinitionQuery對象 ProcessDefinitionQuery definitionQuery = repositoryService.createProcessDefinitionQuery(); //查詢當前所有的流程定義 ,返回流程定義信息的集合 List<ProcessDefinition> definitionList = definitionQuery.processDefinitionKey("myEvection") .orderByProcessDefinitionVersion() //通過版本排序 .desc() //倒序 .list(); //輸出信息 for (ProcessDefinition processDefinition : definitionList) { System.out.println("流程定義ID：" + processDefinition.getId()); System.out.println("流程定義名稱:" + processDefinition.getName()); System.out.println("流程定義Key:" + processDefinition.getKey()); System.out.println("流程定義版本:" + processDefinition.getVersion()); System.out.println("流程部署ID:" + processDefinition.getDeploymentId()); } //流程定義ID：myEvection:1:4 //流程定義名稱:出差申請流程 //流程定義Key:myEvection //流程定義版本:1 //流程部署ID:1 } /** * 刪除流程部署信息，會根據部署表act_re_deployment中的部署ID_來刪除下面三張表有關該記錄的數據 * `act_ge_bytearray` * `act_re_deployment` * `act_re_procdef` * 1) 使用repositoryService刪除流程定義，歷史表信息不會被刪除 * 2)如果該流程定義下沒有正在運行的流程，則可以用普通刪除。如果該流程定義下存在已經運行的流程， * 使用普通刪除報錯，可用級聯刪除方法將流程及相關記錄全部刪除。 * 先刪除沒有完成流程節點，最后就可以完全刪除流程定義信息 * 項目開發中級聯刪除操作一般只開放給超級管理員使用. */ @Test public void deleteDeployMent() { //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //通過引擎來獲取 RepositoryService RepositoryService repositoryService = processEngine.getRepositoryService(); //通過部署id來刪除流程部署信息 String deploymentId = "1"; //repositoryService.deleteDeployment(deploymentId); 非級聯刪除 //設置true 級聯刪除流程定義，即使該流程有流程實例啟動也可以刪除，設置為false非級別刪除方式，如果流程 repositoryService.deleteDeployment(deploymentId, true); } /** * 下載資源文件 * 需要引入如下依賴 * <dependency> * <groupId>commons-io</groupId> * <artifactId>commons-io</artifactId> * <version>2.6</version> * </dependency> * <p> * 方案1： 使用Activiti提供的api，來下載資源文件,保存到文件目錄 * 方案2： 自己寫代碼從數據庫中下載文件，使用jdbc對blob 類型，clob類型數據讀取出來，保存到文件目錄 * 這里我們使用方案1，Activiti提供的api：RespositoryService */ @Test public void getDeployment() throws IOException { //1、得到引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //2、獲取api，RepositoryService RepositoryService repositoryService = processEngine.getRepositoryService(); //3、獲取查詢對象 ProcessDefinitionQuery查詢流程定義信息 ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery() .processDefinitionKey("myEvection") .singleResult(); //4、通過流程定義信息，獲取部署ID String deploymentId = processDefinition.getDeploymentId(); //5、獲取png圖片的流 //從流程定義表中，獲取png圖片的目錄和名字 //提醒：bpmn-02/evection.bpmn，bpmn-02/image/evection.png，則在這里獲取不到圖片的名字 String pngName = processDefinition.getDiagramResourceName(); //InputStream pngInput = repositoryService.getResourceAsStream(deploymentId, pngName); InputStream pngInput = repositoryService.getResourceAsStream(deploymentId, "bpmn-02/image/evection.png"); //6、獲取bpmn的流 String bpmnName = processDefinition.getResourceName(); InputStream bpmnInput = repositoryService.getResourceAsStream(deploymentId, bpmnName); //7、構造OutputStream流 File pngFile = new File("e:/evectionflow01.png"); File bpmnFile = new File("e:/evectionflow01.bpmn"); FileOutputStream pngOutStream = new FileOutputStream(pngFile); FileOutputStream bpmnOutStream = new FileOutputStream(bpmnFile); //8、輸入流，輸出流的轉換 IOUtils.copy(pngInput, pngOutStream); IOUtils.copy(bpmnInput, bpmnOutStream); //9、關閉流 pngOutStream.close(); bpmnOutStream.close(); pngInput.close(); bpmnInput.close(); } /** * 查看歷史信息 */ @Test public void findHistoryInfo() { //獲取引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取HistoryService HistoryService historyService = processEngine.getHistoryService(); //獲取 actinst表的查詢對象 HistoricActivityInstanceQuery instanceQuery = historyService.createHistoricActivityInstanceQuery(); //查詢 actinst表，條件：根據 InstanceId 查詢 //instanceQuery.processInstanceId("2501"); //查詢 actinst表，條件：根據 DefinitionId 查詢 instanceQuery.processDefinitionId("myEvection:1:4"); //增加排序操作,orderByHistoricActivityInstanceStartTime 根據開始時間排序 asc 升序 instanceQuery.orderByHistoricActivityInstanceStartTime().asc(); //查詢所有內容 List<HistoricActivityInstance> activityInstanceList = instanceQuery.list(); //輸出 for (HistoricActivityInstance hi : activityInstanceList) { System.out.println(hi.getActivityId()); System.out.println(hi.getActivityName()); System.out.println(hi.getProcessDefinitionId()); System.out.println(hi.getProcessInstanceId()); System.out.println("<==========================>"); } //_2 //StartEvent //myEvection:1:4 //12501 //<==========================> //_3 //創建出差申請 //myEvection:1:4 //12501 //<==========================> //_5 //部門經理審批 //myEvection:1:4 //12501 //<==========================> } ``` 下載的資源文件如下：
