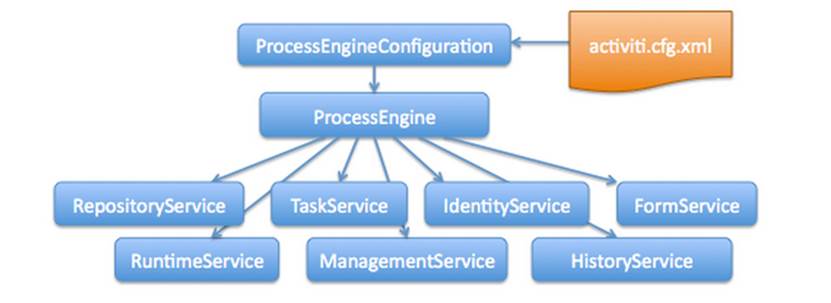

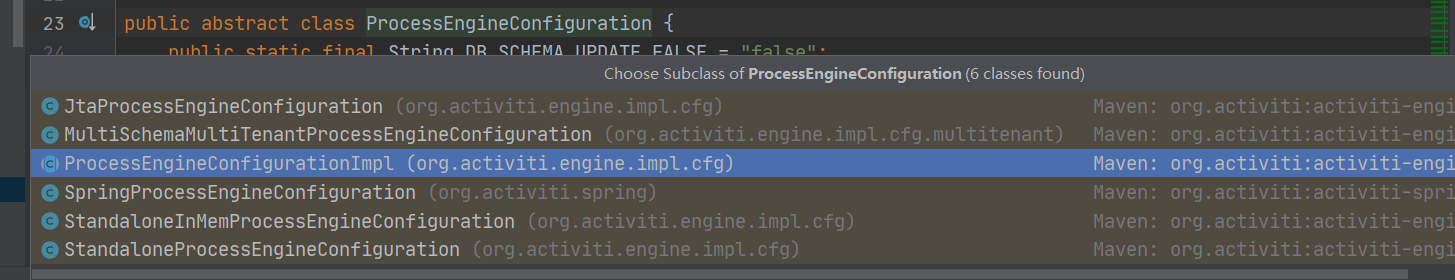

:-:  Activiti類結構關系 在新版本中（7.x），IdentityService，FormService兩個Serivce都已經刪除了。所以后面對于這兩個Service不再講解，但老版本中還是有這兩個Service，在這里提醒一下。 <br/> **1. `activiti.cfg.xml`** activiti的引擎配置文件，包括：ProcessEngineConfiguration的定義、數據源定義、事務管理器等，此文件其實就是一個spring配置文件。 <br/> **2. ProcessEngineConfiguration** 流程引擎配置類，通過ProcessEngineConfiguration可以創建工作流引擎ProcessEngine，常用的子類為StandaloneProcessEngineConfiguration、SpringProcessEngineConfiguration。  （1）StandaloneProcessEngineConfiguration 使用StandaloneProcessEngineConfiguration，Activiti可以單獨運行來創建ProcessEngine，Activiti會自己處理事務。 （2）SpringProcessEngineConfiguration 這個是Activit與Spring整合用的，具體配置參考【Spring整合Activiti】小節。 <br/> **3. ProcessEngine** 工作流引擎（ProcessEngine），相當于一個門面接口，通過ProcessEngineConfiguration創建processEngine，通過ProcessEngine創建各個service接口。 <br/> **4. Servcie服務接口** Service是工作流引擎提供用于進行工作流部署、執行、管理的服務接口，我們使用這些接口就可以就是操作服務對應的數據表。 （1） RepositoryService activiti的資源管理類，提供了管理和控制流程發布包和流程定義的操作。 使用工作流建模工具設計的業務流程圖需要使用此service將流程定義文件的內容部署到計算機。除了部署流程定義以外還可以：查詢引擎中的發布包和流程定義。暫停或激活發布包，對應全部和特定流程定義。 暫停意味著它們不能再執行任何操作了，激活是對應的反向操作。獲得多種資源，像是包含在發布包里的文件， 或引擎自動生成的流程圖。 獲得流程定義的pojo版本， 可以用來通過java解析流程，而不必通過xml。 （2） RuntimeService Activiti的流程運行管理類。可以從這個服務類中獲取很多關于流程執行相關的信息。 （3）TaskService Activiti的任務管理類。可以從這個類中獲取任務的信息。 （4） HistoryService Activiti的歷史管理類，可以查詢歷史信息，執行流程時，引擎會保存很多數據（根據配置），比如流程實例啟動時間，任務的參與者， 完成任務的時間，每個流程實例的執行路徑，等等。 這個服務主要通過查詢功能來獲得這些數據。 （5）ManagementService Activiti的引擎管理類，提供了對 Activiti 流程引擎的管理和維護功能，這些功能不在工作流驅動的應用程序中使用，主要用于 Activiti 系統的日常維護。 <br/> 獲取服務接口的過程如下： >[success] **1. 在配置文件`resources/activiti.cfg.xml`中配置**ProcessEngineConfiguration * 配置方式1： ```xml <?xml version="1.0" encoding="UTF-8"?> <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/contex http://www.springframework.org/schema/context/spring-context.xsd http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx.xsd"> <!-- 這里可以使用 鏈接池 dbcp--> <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource"> <property name="driverClassName" value="com.mysql.jdbc.Driver" /> <property name="url" value="jdbc:mysql:///activiti" /> <property name="username" value="root" /> <property name="password" value="123456" /> <property name="maxActive" value="3" /> <property name="maxIdle" value="1" /> </bean> <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration"> <!-- 引用數據源 上面已經設置好了--> <property name="dataSource" ref="dataSource" /> <!-- activiti數據庫表處理策略 --> <property name="databaseSchemaUpdate" value="true"/> </bean> </beans> ``` * 配置方式2： ```xml <?xml version="1.0" encoding="UTF-8"?> <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/contex http://www.springframework.org/schema/context/spring-context.xsd http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx.xsd"> <!-- 這里可以使用 鏈接池 dbcp--> <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource"> <property name="driverClassName" value="com.mysql.jdbc.Driver" /> <property name="url" value="jdbc:mysql:///activiti" /> <property name="username" value="root" /> <property name="password" value="123456" /> <property name="maxActive" value="3" /> <property name="maxIdle" value="1" /> </bean> <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration"> <!-- 引用數據源 上面已經設置好了--> <property name="dataSource" ref="dataSource" /> <!-- activiti數據庫表處理策略 --> <property name="databaseSchemaUpdate" value="true"/> </bean> </beans> ``` >[success] **2. java代碼** ```java public class TestCreate { /** * 使用activiti提供的默認方式來創建mysql的表 */ @Test public void testCreateDbTable() { //1. 獲取配置 ////方式1：調用createProcessEngineConfigurationFromResource(resource)， //但是activiti.cfg.xml中必須有一個 <bean id="processEngineConfiguration" .../> //ProcessEngineConfiguration configuration = ProcessEngineConfiguration // .createProcessEngineConfigurationFromResource("activiti.cfg.xml"); ////方式2：調用createProcessEngineConfigurationFromResource(resource, beanName)可自由定義beanName ProcessEngineConfiguration configuration = ProcessEngineConfiguration. createProcessEngineConfigurationFromResource("activiti.cfg.xml", "processEngineConfiguration"); //2. 獲取引擎，到這一步就會創建mysql表 ////獲取方式1：采用Activiti默認獲取方式 //方法getDefaultProcessEngine會默認從resources下讀取名字actviti.cfg.xml的文件， //所以這一步可以省略獲取配置的不再 //ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); ////獲取方式2：這是開發中通常采用的 ProcessEngine processEngine = configuration.buildProcessEngine(); //3. 獲取各種接口 RuntimeService runtimeService = processEngine.getRuntimeService(); RepositoryService repositoryService = processEngine.getRepositoryService(); TaskService taskService = processEngine.getTaskService(); } } ```
