亂碼問題 · 流程引擎Ⅰ

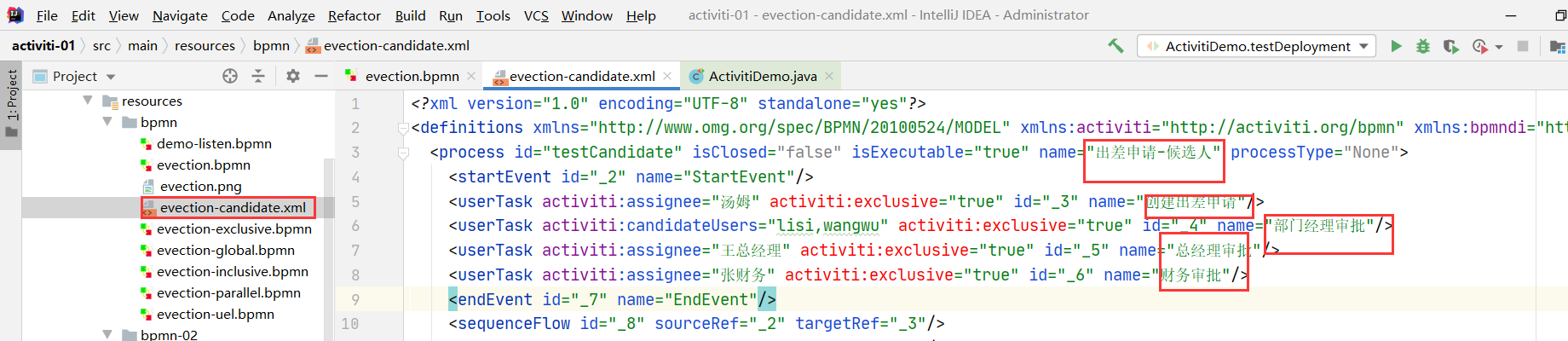

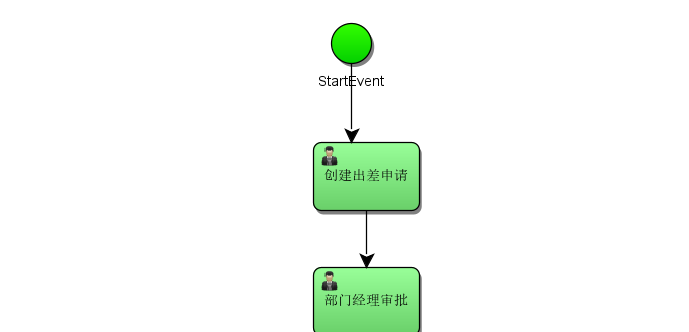

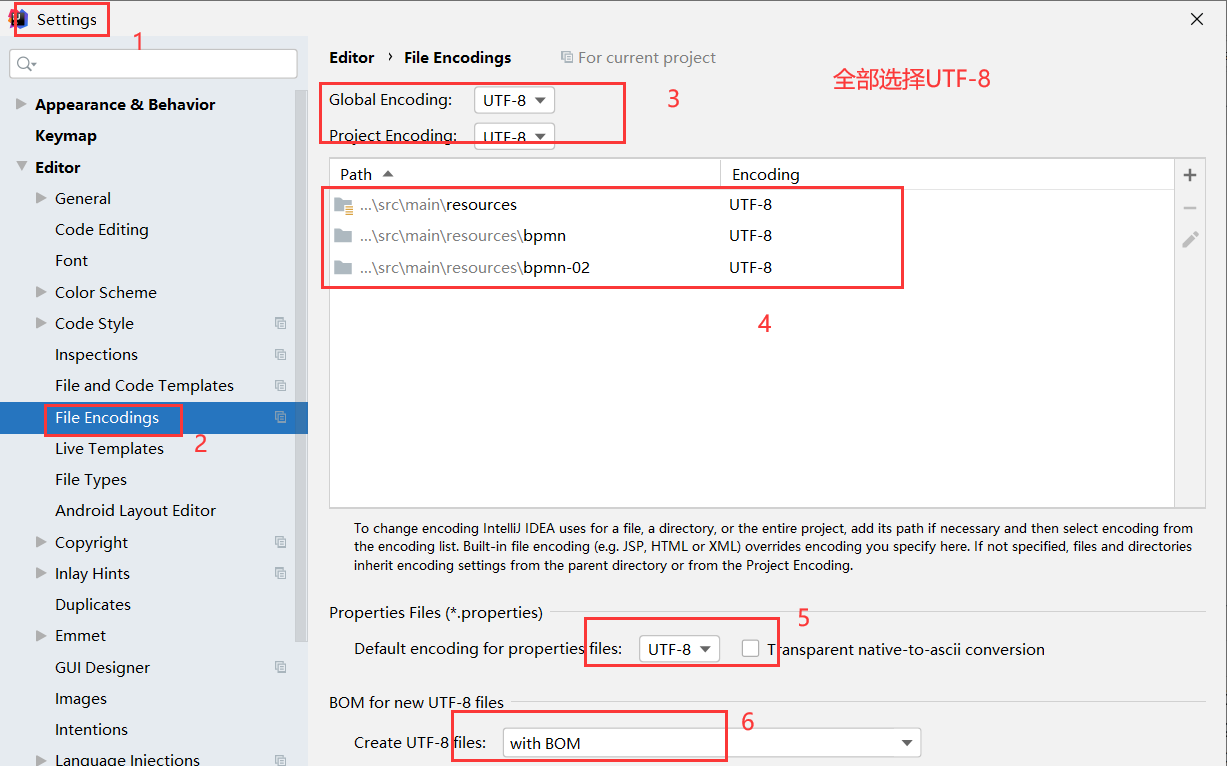

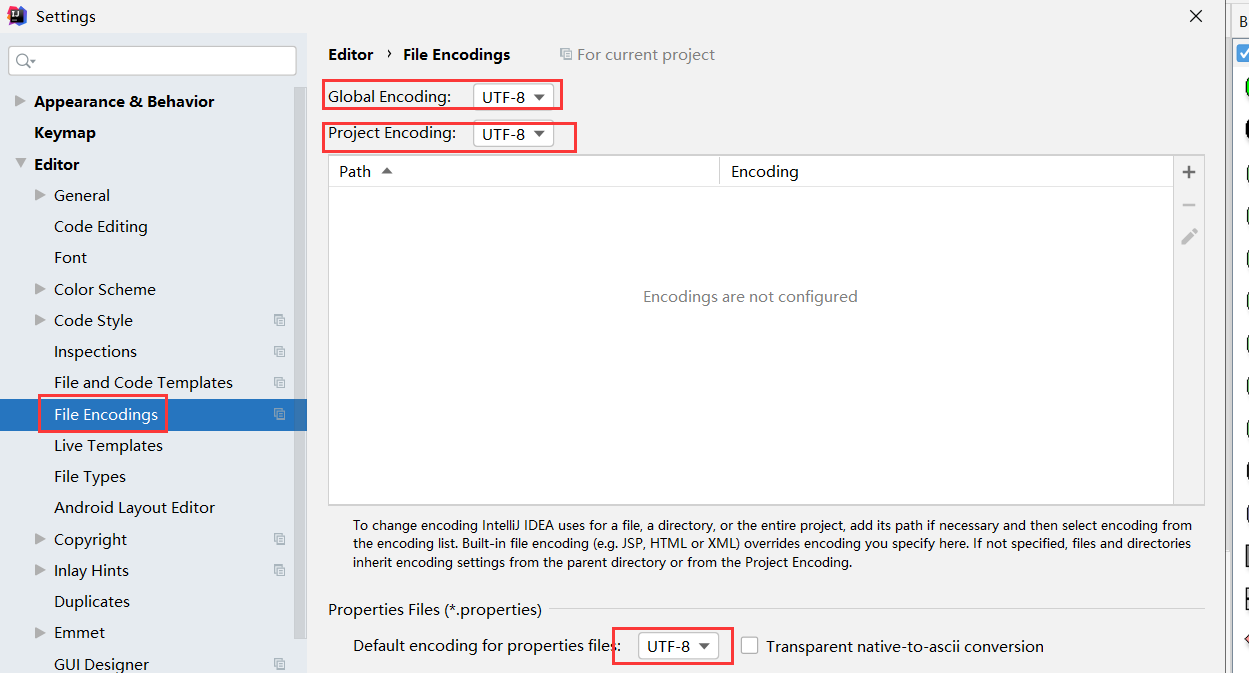

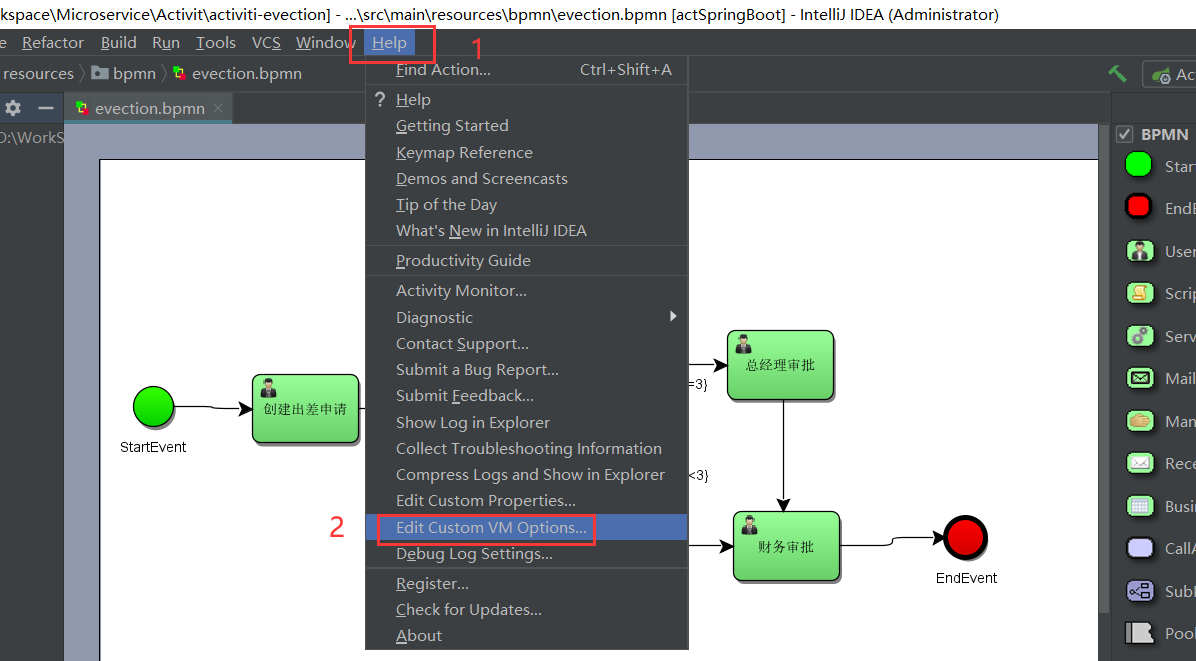

:-: ![](https://img.kancloud.cn/bb/74/bb74fc53b94db356c7e36bf5adfcf4c4_767x296.png) 繪制的流程圖可能會出現中文亂碼問題，可以采用如下方案解決。 [TOC] # 1. 解決方案一（建議）（1）如下設置UTF-8編碼。 ![](https://img.kancloud.cn/f6/16/f6165bb74c2dd9772676dcc6d4321e3f_1249x673.png) （2）在`idea64.exe.vmoptions`文件末尾追加`-Dfile.encoding=UTF-8`。 ![](https://img.kancloud.cn/e8/87/e8879174f7338d596af233e4b2254d3a_1196x661.png) 然后創建或打開`idea64.exe.vmoptions`文件。 ![](https://img.kancloud.cn/21/1f/211fa95097325e22c8f1ced75f712ba5_1315x200.png) （3）重啟IDEA。 # 2. 解決方案二（1）全部選擇UTF-8編碼。 ![](https://img.kancloud.cn/e8/41/e84108beb2055c11a4fa5289759ed5eb_1227x766.png) （2）畫完流程圖后將`.bpmn`后綴改為`.xml`后綴。 ![](https://img.kancloud.cn/e7/e3/e7e30caa14edac0bc30d9d8e525e03c9_1457x543.png) （3）打開`.xml`文件，一一修改亂碼的地方。 ![](https://img.kancloud.cn/b8/2a/b82a67bb6df5db69fc3f8012df69b699_1840x400.png) （4）將`.xml`后綴改回`.bpmn`后綴即可。 :-: ![](https://img.kancloud.cn/af/99/af99c8c0c8c247e0a6584655fe80ca13_689x332.png)
