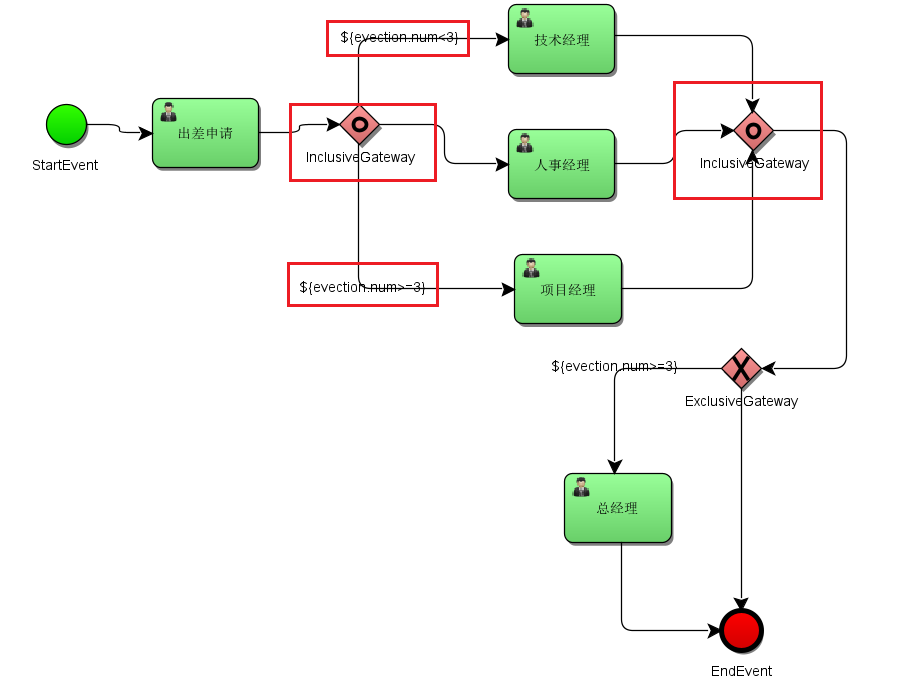

包含網關可以看做是排他網關和并行網關的結合體。 <br/> 和排他網關一樣，你可以在外出順序流上定義條件，包含網關會解析它們。 但是主要的區別是包含網關可以選擇多于一條順序流，這和并行網關一樣。 <br/> 包含網關的功能是基于進入和外出順序流的： * **分支**： 所有外出順序流的條件都會被解析，結果為`true`的順序流會以并行方式繼續執行， 會為每個順序流創建一個分支。 * **匯聚**： 所有并行分支到達包含網關，會進入等待狀態， 直到每個包含流程 token 的進入順序流的分支都到達。 這是與并行網關的最大不同。換句話說，包含網關只會等待被選中執行了的進入順序流。 在全部匯聚之后，流程會穿過包含網關繼續執行。 <br/> 如果包含網關設置的條件中，流程變量不存在，報錯。 ```java org.flowable.engine.common.api.FlowableException: Unknown property used in expression: ${evection.num>=3} ``` <br/> 演示，步驟如下： **1. 流程定義** :-:  `evection-inclusive.bpmn` **2. java程序** ```java public class FlowableGatewayInclusive { /** * 1. 部署流程 */ @Test public void testDeployment() { //1、獲取ProcessEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //2、獲取RepositoryService RepositoryService repositoryService = processEngine.getRepositoryService(); //3、部署流程 Deployment deployment = repositoryService.createDeployment() .addClasspathResource("bpmn/evection-inclusive.bpmn") .name("出差申請流程") .deploy(); //流程部署id：72501 System.out.println("流程部署id：" + deployment.getId()); //流程部署名稱：出差申請流程 System.out.println("流程部署名稱：" + deployment.getName()); } /** * 2. 啟動流程實例,設置流程變量 */ @Test public void startProcess() { //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取RunTimeService RuntimeService runtimeService = processEngine.getRuntimeService(); //流程key String key = "evection-inclusive"; //創建變量集合 Map<String, Object> map = new HashMap<String, Object>(); //創建出差pojo對象 Evection evection = new Evection(); //設置出差天數 evection.setNum(4d); //定義流程變量，把出差pojo對象放入map map.put("evection", evection); //啟動流程實例，并設置流程變量的值（把map傳入） ProcessInstance processInstance = runtimeService .startProcessInstanceByKey(key, map); //流程定義id: evection-inclusive:1:72504 System.out.println("流程定義id: " + processInstance.getProcessDefinitionId()); //流程實例id: 75001 System.out.println("流程實例id: " + processInstance.getProcessInstanceId()); //流程版本: 1 System.out.println("流程版本: " + processInstance.getProcessDefinitionVersion()); } /** * 3. 完成個人任務 */ @Test public void completTask() { //流程Key String key = "evection-inclusive"; //任務負責人 String assingee = "tom"; //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取taskservice TaskService taskService = processEngine.getTaskService(); //查詢任務 Task task = taskService.createTaskQuery() .processDefinitionKey(key) .taskAssignee(assingee) .singleResult(); if (task != null) { //根據任務id來完成任務 taskService.complete(task.getId()); //tom完成了任務{id=75008, name=出差申請} System.out.println(task.getAssignee() + "完成了任務{id=" + task.getId() + ", name=" + task.getName() + "}"); } } } ``` **3. 測試結果** （1）當流程執行到第一個包含網關后，會根據條件判斷，下一步要走哪幾個分支。 ```sql mysql> select * from act_ru_task; | ID_ | REV_ | EXECUTION_ID_ | PROC_INST_ID_ | PROC_DEF_ID_ | TASK_D...E_TYPE_ | SCOPE_DEFI... +-------+------+---------------+---------------+----------------------------+-----...------+----------------... | 77504 | 1 | 75005 | 75001 | evection-inclusive:1:72504 | NULL | . .. | 人事經理 | N. .. | 77508 | 1 | 77502 | 75001 | evection-inclusive:1:72504 | NULL | . .. | 項目經理 | N. .. +-------+------+---------------+---------------+----------------------------+-----...------+----------------... ``` （2）當人事經理節點與項目經理節點的任務<mark>都完成</mark>后第二個包含網關才會走下一個分支。 ```sql mysql> select * from act_ru_task; +-------+------+---------------+---------------+---------------------...----+--------------------... | ID_ | REV_ | EXECUTION_ID_ | PROC_INST_ID_ | PROC_DEF_ID_ ..._TYPE_ | SCOPE_DEFINIT... +-------+------+---------------+---------------+---------------------...----+--------------------... | 82504 | 1 | 77502 | 75001 | evection-inclusive:1:72504 | ... | 總經理 | NULL ... +-------+------+---------------+---------------+---------------------...----+--------------------... ``` >[info]小結：在分支時，需要判斷條件，**符合條件的分支，將會執行**，符合條件的分支最終才進行匯聚。
