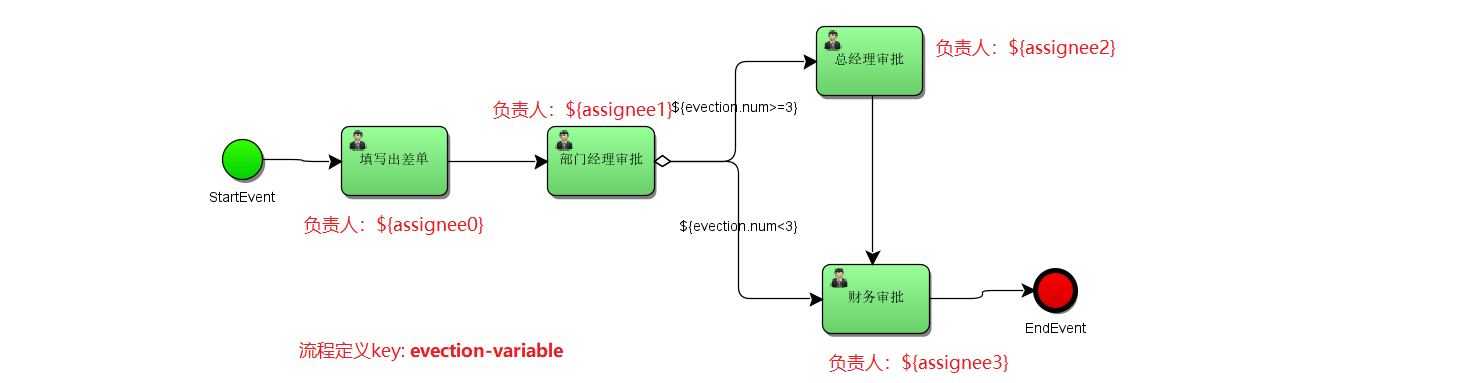

[TOC] # 1. 需求 :-:  文件：`evection-variable.bpmn` 員工創建出差申請單，由部門經理審核，部門經理審核通過后出差少于3天則由財務直接審批，3天及以上先由總經理審核，總經理審核通過再由財務審批。 # 2. 設置global變量 **1. 定義一個實體類** ```java /** * Java實體類存儲到流程變量中，必須實現序列化接口 Serializable */ @Data public class Evection implements Serializable { /** * 為了防止由于新增字段無法反序列化，每個實體類需要生成 serialVersionUID */ private static final long serialVersionUID = 327322158719400704L; /** 主鍵Id **/ private Long id; /** 出差單的名字 **/ private String evectionName; /** 出差天數 **/ private Double num; /** 開始時間 **/ private Date beginDate; /** 出差結束時間 **/ private Date endDate; /** 目的地 **/ private String destination; /** 出差原因 **/ private String reson; } ``` **2. 可以在以下地方設置global變量** >[info]1. 啟動流程時設置global變量 （1）啟動流程程序。 ```java /** * ===========設置global變量位置1：啟動流程時設置global變量=========== * 在啟動流程時設置流程變量，變量的作用域是整個流程實例 */ @Test public void startProcessSetVariable() { //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取RunTimeService RuntimeService runtimeService = processEngine.getRuntimeService(); //流程定義Key String key = "evection-variable"; Map<String, Object> variables = new HashMap<>(); Evection evection = new Evection(); //設置出差日期為2天 evection.setNum(2d); variables.put("evection", evection); variables.put("assignee0", "李四"); variables.put("assignee1", "王經理"); variables.put("assignee2", "楊總經理"); variables.put("assignee3", "張財務"); //啟動流程并設置變量 runtimeService.startProcessInstanceByKey(key, variables); } ``` （2）查看數據庫已經存在流程變量了。 ```sql # 該表存儲當前流程實例的變量，當流程實例被完成時，這些變量也就被刪除了 mysql> select * from act_ru_variable; +-------+------+--------------+-----------+---------------+---------------+----------+---------------+---------+-------+----------+--------+ | ID_ | REV_ | TYPE_ | NAME_ | EXECUTION_ID_ | PROC_INST_ID_ | TASK_ID_ | BYTEARRAY_ID_ | DOUBLE_ | LONG_ | TEXT_ | TEXT2_ | +-------+------+--------------+-----------+---------------+---------------+----------+---------------+---------+-------+----------+--------+ | 20002 | 1 | string | assignee3 | 20001 | 20001 | NULL | NULL | NULL | NULL | 張財務 | NULL | | 20004 | 1 | serializable | evection | 20001 | 20001 | NULL | 20003 | NULL | NULL | NULL | NULL | | 20006 | 1 | string | assignee0 | 20001 | 20001 | NULL | NULL | NULL | NULL | 李四 | NULL | | 20007 | 1 | string | assignee2 | 20001 | 20001 | NULL | NULL | NULL | NULL | 楊總經理 | NULL | | 20008 | 1 | string | assignee1 | 20001 | 20001 | NULL | NULL | NULL | NULL | 王經理 | NULL | +-------+------+--------------+-----------+---------------+---------------+----------+---------------+---------+-------+----------+--------+ ``` （3）完成個人任務。 :-:  ```java /** * 完成個人任務 */ @Test public void completTask() { //流程定義Key String key = "evection-variable"; //任務負責人 String assingee = "李四"; //String assingee = "王經理"; //String assingee = "楊總經理"; //String assingee = "張財務"; //獲取流程引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取taskservice TaskService taskService = processEngine.getTaskService(); //查詢任務 Task task = taskService.createTaskQuery() .processDefinitionKey(key) .taskAssignee(assingee) .singleResult(); if (task != null) { //根據任務id來完成任務 taskService.complete(task.getId()); System.out.println(assingee + "完成了他的任務！"); } else { System.out.println(assingee + "沒有要完成的任務！"); } } ``` 依次的更換負責人，控制臺輸出如下： ``` 李四完成了他的任務！ 王經理完成了他的任務！ 楊總經理沒有要完成的任務！ 張財務完成了他的任務！ ``` 可以看到總經理沒有任務，因為出差的天數我們設置為2天，所以直接到財務審批了。 >[info]2. 其他設置global變量的位置，這里就不測試了 ```java public class TestVariables { /** * ===========設置global變量位置2：當前任務完成時設置global變量=========== * 1) 在完成任務時設置流程變量，該流程變量只有在該任務完成后其它結點才可使用該變量， * 它的作用域是整個流程實例，如果設置的流程變量的key在流程實例中已存在相同的名字 * 則后設置的變量替換前邊設置的變量。 * 2) 通過當前任務設置流程變量，需要指定當前任務id，如果當前執行的任務id不存在則拋出異常。 */ @Test public void completTaskSetVariable() { //流程定義key String key = "evection-variable"; //任務負責人 String assingee = "張三"; //獲取processEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //創建TaskService TaskService taskService = processEngine.getTaskService(); //創建變量集合 Map<String, Object> map = new HashMap<>(); Evection evection = new Evection(); //設置出差天數 evection.setNum(2d); //定義流程變量 map.put("evection", evection); //獲取任務 Task task = taskService.createTaskQuery() .processDefinitionKey(key) .taskAssignee(assingee) .singleResult(); if (task != null) { //完成任務后設置流程變量 taskService.complete(task.getId(), map); System.out.println("任務執行完成！"); } else { System.out.println("沒有任務要完成！"); } } /** * ===========設置global變量位置3：在當前流程實例設置global變量=========== * 通過流程實例id設置全局變量，該流程實例必須未執行完成。 */ @Test public void setGlobalVariableByExecutionId() { //當前流程實例執行id，通常設置為當前執行的流程實例 String executionId = "2601"; // 獲取processEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取RuntimeService RuntimeService runtimeService = processEngine.getRuntimeService(); //創建出差pojo對象 Evection evection = new Evection(); //設置天數 evection.setNum(3d); //通過流程實例 id設置流程變量 runtimeService.setVariable(executionId, "evection", evection); //一次設置多個值 //runtimeService.setVariables(executionId, variables) } /** * ===========設置global變量位置4：通過當前任務設置global變量=========== * 任務id必須是當前待辦任務id，即該id在表act_ru_task中存在。如果該任務已結束，會報錯。 */ @Test public void setGlobalVariableByTaskId() { //當前待辦任務id String taskId = "1404"; //獲取processEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); TaskService taskService = processEngine.getTaskService(); Evection evection = new Evection(); evection.setNum(3d); //通過任務設置流程變量 taskService.setVariable(taskId, "evection", evection); //一次設置多個值 //taskService.setVariables(taskId, variables) } } ``` ```sql # 歷史變量可以到表act_hi_varinst中查看 mysql> select * from act_hi_varinst; +-------+---------------+---------------+----------+-----------+--------------+------+---------------+---------+-------+-- | ID_ | PROC_INST_ID_ | EXECUTION_ID_ | TASK_ID_ | NAME_ | VAR_TYPE_ | REV_ | BYTEARRAY_ID_ | DOUBLE_ | LONG_ +-------+---------------+---------------+----------+-----------+--------------+------+---------------+---------+-------+-- | 45002 | 45001 | 45001 | NULL | assignee3 | string | 0 | NULL | NULL | NULL | 張財務 | NULL | 20 | 45004 | 45001 | 45001 | NULL | evection | serializable | 0 | 45005 | NULL | NULL | NULL | NULL | 2 | 45006 | 45001 | 45001 | NULL | assignee0 | string | 0 | NULL | NULL | NULL | 李四 | NULL | 20 | 45007 | 45001 | 45001 | NULL | assignee2 | string | 0 | NULL | NULL | NULL | 楊總經理 | NULL | 2 ``` # 3. 設置local變量 ```java public class TestVariables { /** * ===========設置local變量位置1：處理任務時設置local流程變量=========== * 任務辦理時設置local流程變量，當前運行的流程實例只能在該任務結束前使用， * 任務結束該變量無法在當前流程實例使用，可以通過查詢歷史任務查詢。 */ @Test public void completTaskSetLocalVariable() { //任務id String taskId = "1404"; //獲取processEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取TaskService TaskService taskService = processEngine.getTaskService(); //定義流程變量 Map<String, Object> variables = new HashMap<String, Object>(); Evection evection = new Evection(); evection.setNum(3d); variables.put("evection", evection); //設置local變量，作用域為該任務 taskService.setVariablesLocal(taskId, variables); //完成任務 taskService.complete(taskId); } /** * ===========設置local變量位置2：通過當前任務設置local流程變量=========== * 任務id必須是當前待辦任務id，即該id要在表act_ru_task中存在。 */ @Test public void setLocalVariableByTaskId() { //當前待辦任務id String taskId = "1404"; //獲取processEngine ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取TaskService TaskService taskService = processEngine.getTaskService(); Evection evection = new Evection(); evection.setNum(3d); //通過任務設置流程變量 taskService.setVariableLocal(taskId, "evection", evection); //一次設置多個值 //taskService.setVariablesLocal(taskId, Map) } /** * 查詢歷史任務信息，包括設置的local變量等 */ @Test public void findHistoryTask() { //獲取引擎 ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine(); //獲取HistoryService HistoryService historyService = processEngine.getHistoryService(); //創建歷史任務查詢對象 HistoricTaskInstanceQuery historicTaskInstanceQuery = historyService.createHistoricTaskInstanceQuery(); //流程定義key historicTaskInstanceQuery.processDefinitionId("evection-variable:1:17503"); //查詢所有內容 List<HistoricTaskInstance> list = historicTaskInstanceQuery.list(); // 查詢結果包括 local變量 historicTaskInstanceQuery.includeTaskLocalVariables(); for (HistoricTaskInstance historicTaskInstance : list) { System.out.println("任務id：" + historicTaskInstance.getId()); System.out.println("任務名稱：" + historicTaskInstance.getName()); System.out.println("任務負責人：" + historicTaskInstance.getAssignee()); System.out.println("任務local變量："+ historicTaskInstance.getTaskLocalVariables()); System.out.println(); } } } ``` # 4. 注意事項 1、 如果UEL表達式中流程變量名不存在則報錯。 2、 如果UEL表達式中流程變量值為空NULL，流程不按UEL表達式去執行，而流程結束 。 3、 如果UEL表達式都不符合條件，流程結束。 4、 如果連線不設置條件，會走flow序號小的那條線。
