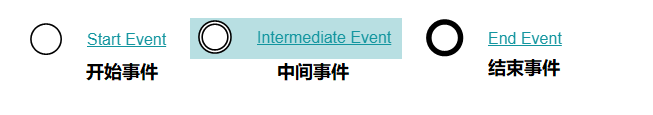

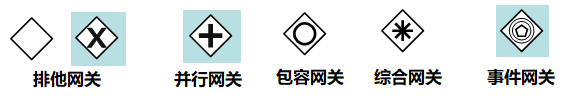

BPMN是一套業務流程模型和符號標準，它由Business Process Management Initiative這個非營利協會創建并不斷發展。作為一種標識，BPMN 2.0使用一些符號來明確業務流程設計流程圖的一整套符號規范，它能增進業務建模時的溝通效率。 <br/> 目前BPMN2.0是最新的版本，它用于在BPM上下文中進行布局和可視化的溝通。下面是流程設計中常見的符號。 **1. Event-事件符號**  <br/> **2. Activity-活動符號** 活動是工作或任務的一個通用術語。一個活動可以是一個任務，還可以是一個當前流程的子處理流程； 其次，你還可以為活動指定不同的類型。  <br/> **3. GeteWay-網關符號** 網關用來處理決策。  （1）排他網關 只有一條路徑會被選擇。流程執行到該網關時，按照輸出流的順序逐個計算，當條件的計算結果為true時，繼續執行當前網關的輸出流。 如果多條線路計算結果都是 true，則會執行第一個值為 true 的線路。如果所有網關計算結果沒有true，則引擎會拋出異常。 排他網關需要和條件順序流結合使用，default 屬性指定默認順序流，當所有的條件不滿足時會執行默認順序流。 （2）并行網關 所有路徑會被同時選擇。 拆分 —— 并行執行所有輸出順序流，為每一條順序流創建一個并行執行線路。 合并 —— 所有從并行網關拆分并執行完成的線路均在此等候，直到所有的線路都執行完成才繼續向下執行。 （3）包容網關 可以同時執行多條線路，也可以在網關上設置條件。 拆分 —— 計算每條線路上的表達式，當表達式計算結果為true時，創建一個并行線路并繼續執行。 合并 —— 所有從并行網關拆分并執行完成的線路均在此等候，直到所有的線路都執行完成才繼續向下執行。 （4）事件網關 專門為中間捕獲事件設置的，允許設置多個輸出流指向多個不同的中間捕獲事件。當流程執行到事件網關后，流程處于等待狀態，需要等待拋出事件才能將等待狀態轉換為活動狀態。 <br/> **4. Flow-流向符號** 流是連接兩個流程節點的連線。常見的流向包含以下幾種：
