渲染視圖 · Alundar Platform點云處理軟件 V2.0

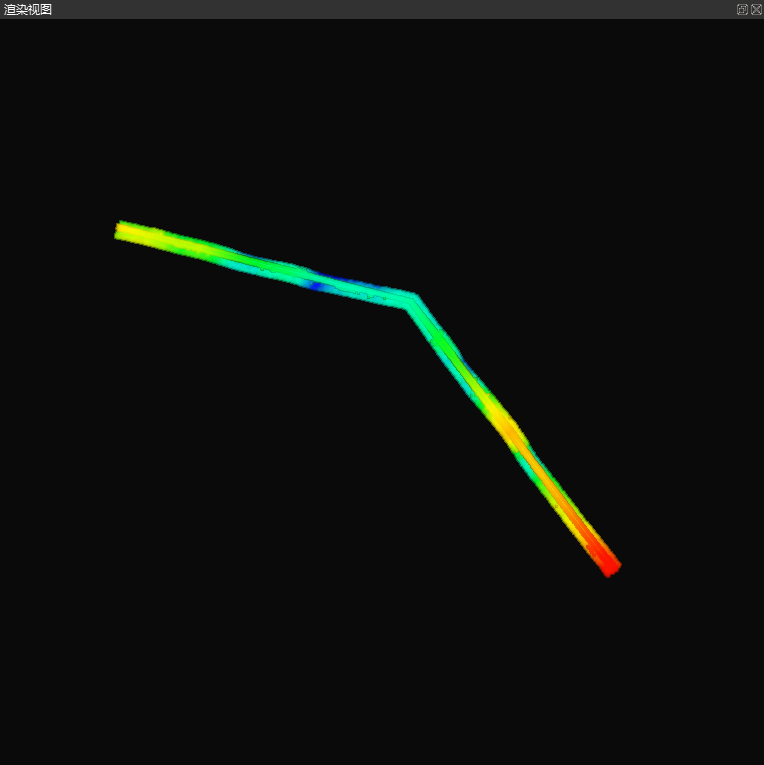

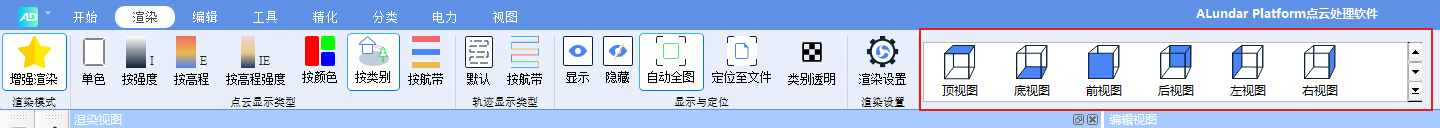

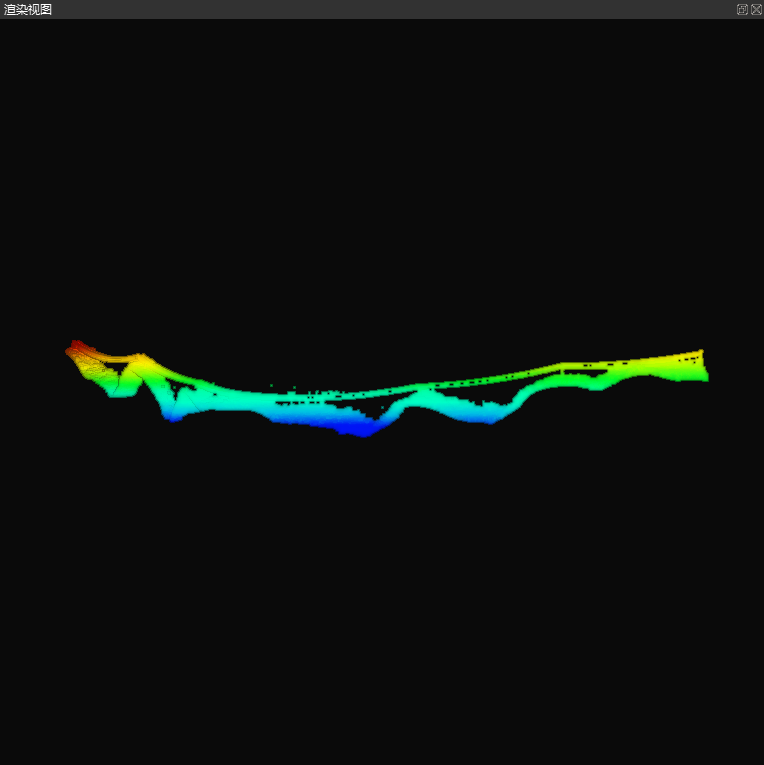

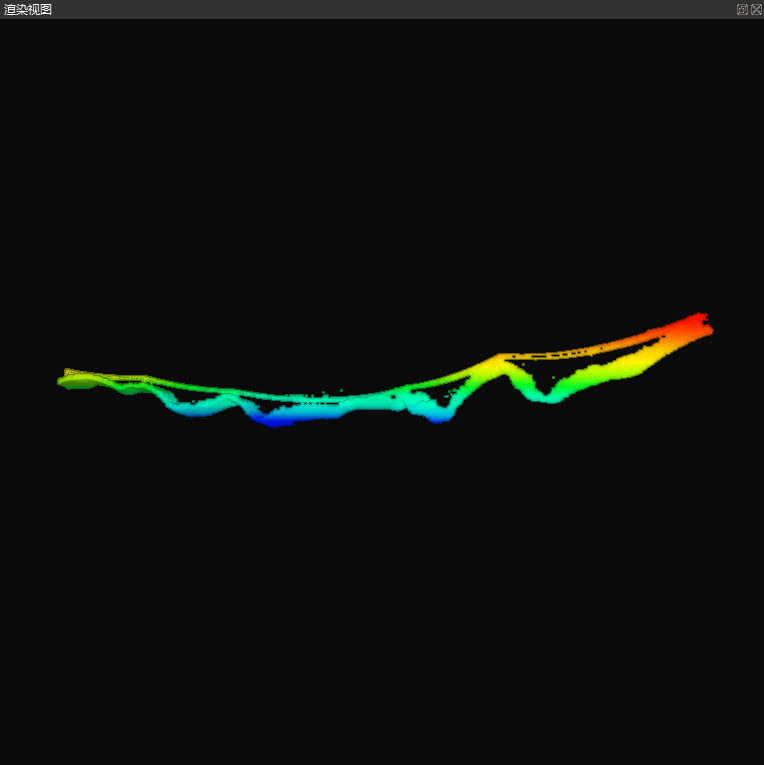

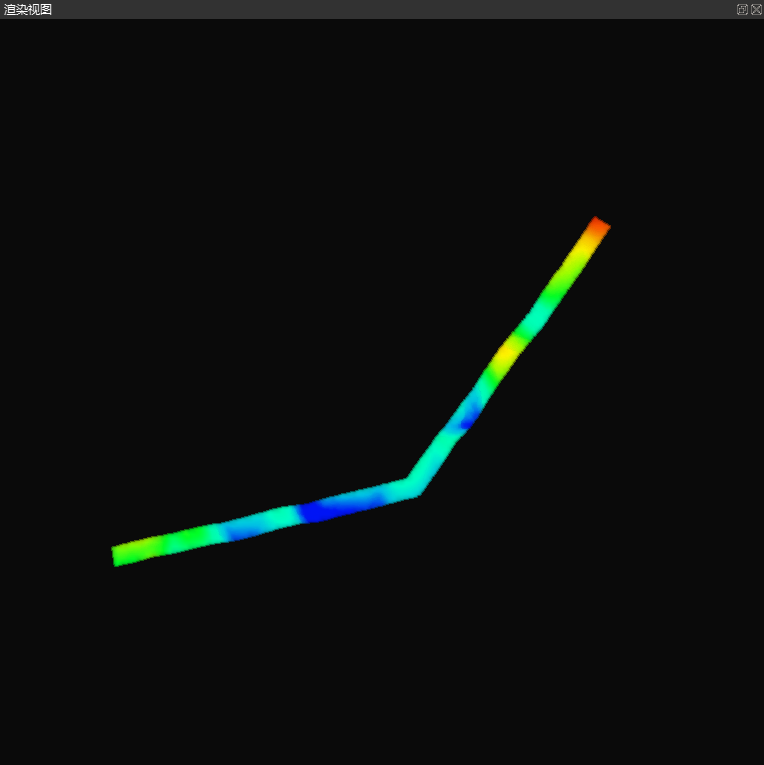

![](https://img.kancloud.cn/2e/c1/2ec1d4ff2c560321aec3844cff29ce1d_1440x128.png) #### 頂視圖 **功能：**設置視角查看頂視圖，即從＋Z到－Z方向查看三維數據，平面為X-Y平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/a5/b1/a5b11bab402bbc70db6505678d37392c_73x88.png)按鈕，頂視圖顯示效果如圖。 ![](https://img.kancloud.cn/d9/15/d9150f611fb431d6dacf6ea25b16e369_764x765.png) #### 底視圖 **功能：**設置視角查看底視圖，即從－Z到＋Z方向查看三維數據，平面為X-Y平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/42/e9/42e9d24d1e604ca5b7a57f205e426450_75x94.png)按鈕，底視圖顯示效果如圖。 ![](https://img.kancloud.cn/6b/93/6b931f5307fb50b843901222d2cd03b2_764x765.png) #### 前視圖 **功能：**設置視角查看前視圖，即從－Y到＋Y方向查看三維數據，平面為X-Z平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/fd/7b/fd7bc8e67d899308ebd47d18c88b60df_84x86.png)按鈕，前視圖顯示效果如圖。 ![](https://img.kancloud.cn/32/3c/323c8754aadd3facb50e93c87064e302_764x765.png) #### 后視圖 **功能：**設置視角查看后視圖，即從＋Y到－Y方向查看三維數據，平面為X-Z平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/6f/f6/6ff6b8020e766e4d3f03b05e79ef4d18_72x84.png)按鈕，后視圖顯示效果如圖。 ![](https://img.kancloud.cn/e5/bd/e5bd1e88a3ef21ef3c30bf8ca3413c9c_764x765.png) #### 左視圖 **功能：**設置視角查看左視圖，即從－X到＋X方向查看三維數據，平面為Y-Z平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/36/24/362467dde2d6ca31dfc16ea9234ea242_63x83.png)按鈕，左視圖顯示效果如圖。 ![](https://img.kancloud.cn/9c/b4/9cb490afedd8ed6f24ec4f028061a711_764x765.png) #### 右視圖 **功能：**設置視角查看右視圖，即從＋X到－X方向查看三維數據，平面為Y-Z平面。 **步驟**： 1\. 在資源項目管理界面中選擇需要渲染顯示的文件數據。 2\. 點擊→![](https://img.kancloud.cn/0e/3f/0e3fc8706267ec193e4288dca37a58ad_67x83.png)按鈕，右視圖顯示效果如圖。 ![](https://img.kancloud.cn/38/c6/38c6ee88bc7a3ef843a0866abb94850e_764x765.png)
