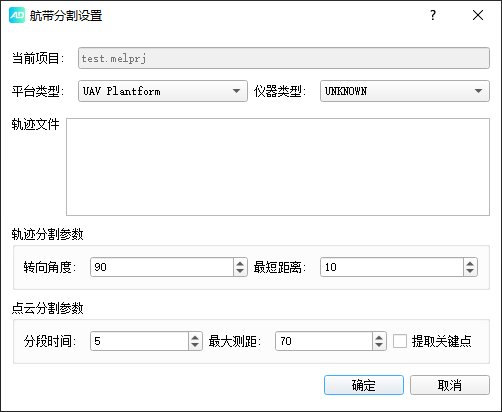

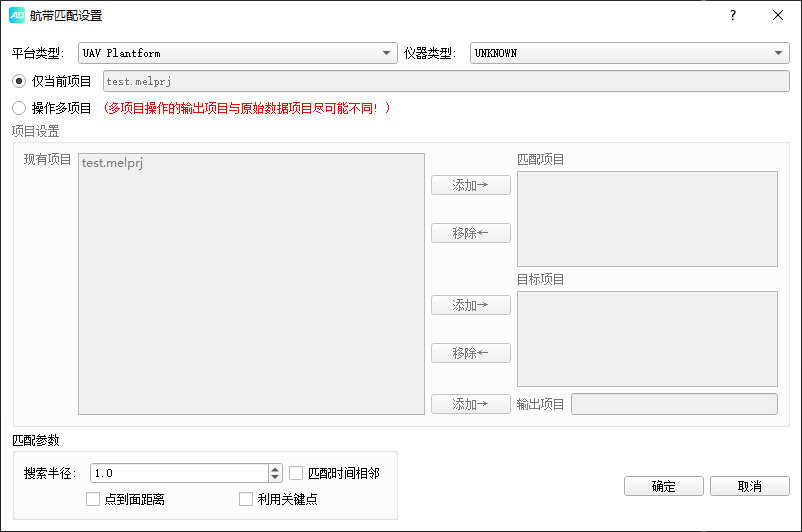

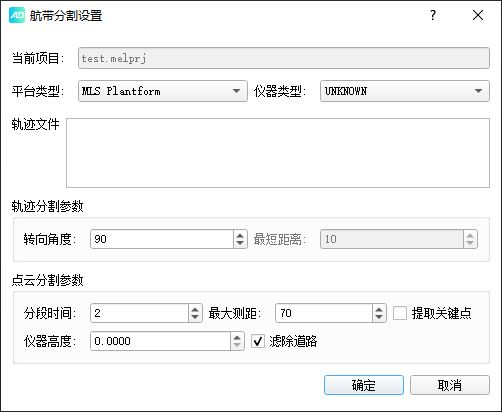

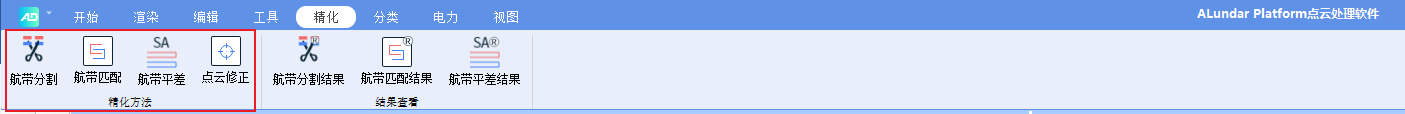

                ![](https://img.kancloud.cn/14/b8/14b8a682818ef6473f821cc5493f6a8a_1405x114.png) 精化是指激光雷達點云精度改善,精化模塊是Alundar Platform軟件提供的獨特的點云精度改善模塊,目的是通過不同航帶/條帶或者不同架次的點云同名匹配,建立同名約束進行平差,修復點云的內部不一致性,使同一地物趨于吻合;同時,可以在平差中加入地面控制點,提高點云的絕對精度。說明:奧倫達CBI系列硬件系統采集的數據可達到10cm絕對精度,可滿足常規區域1:1000、1:2000大比例尺和山區1:500大比例尺地形圖制作,基本無需精化即可滿足項目需求;在精度要求較高的情況下,如需要絕對精度優于5cm,則可以采用精化后處理方式獲得。 #### 航帶分割 功能:按航向和時間將點云分割為若干小段,對點云數據進行航帶分割預處理,處理后的各小段點云被用于航帶匹配。 **步驟**: 1. 點擊→![](https://img.kancloud.cn/7b/f9/7bf97d52f1e9f004534ccf3d0e2077d1_63x71.png)按鈕,彈出航帶分割設置界面。 無人機平臺參數設置界面: ![](https://img.kancloud.cn/28/2f/282ff5fa30e1039c4ad968a2df034253_502x412.png) 車載平臺參數設置界面: ![](https://img.kancloud.cn/51/b5/51b5d10630a8748b21dcc67786e9cb11_502x412.png) 2\. 設置航帶分割參數,點擊→“確定”。 參數設置: 平臺類型:無人機平臺和車載平臺,不同平臺類型方式處理過程有差異。 轉向角度:(默認為90度)大于轉向角度時進行分段分割。 最短距離:(默認為10米)應用于無人機平臺,分割后短距離航帶的點云被剔除。 分段時間:(無人機平臺默認為10秒,車載平臺默認為2秒)大于分段時間時進行分段分割。 最大測距:(默認為50米)大于最大測距的點被剔除。 提取關鍵點:是否提取出特征變化顯著的點,一般適用于地形起伏較大的丘陵和山地地形分割匹配。 儀器高度:(默認為0米)應用于車載平臺,POS系統幾何中心到地面的垂直距離,小于等于0時會自動計算。 濾除道路:應用于車載平臺,分割后道路面點云被剔除。 #### 航帶匹配 **功能:**在航帶分割后,檢測重疊區域進行自動匹配獲得同名對應。 **步驟**: 1. 點擊→![](https://img.kancloud.cn/8b/82/8b82397affb2756590c464f6955e2c04_83x71.png)按鈕,彈出航帶匹配設置界面。 ![](https://img.kancloud.cn/66/98/669893be1124d3a2ccbbe7cba4d7b680_802x532.png) 1. 設置航帶匹配參數,點擊→“確定”。 參數設置: 平臺類型:無人機平臺和車載平臺,不同平臺類型方式處理過程有差異。 僅當前項目:當前項目不同航帶間匹配。 操作多項目:不同項目之間或者同一項目不同航帶之間進行匹配。 搜索半徑:(默認為1.0米)航帶之間匹配的同名對應搜索范圍。當點云精度較差時,可以增大搜索半徑。 匹配時間相鄰:用于前后相鄰幀具有重疊的情況。 點到面距離:距離最小準則,默認為點到點距離最小準則。 利用關鍵點:是否利用特征變化顯著的點進行匹配,一般適用于地形起伏較大的丘陵和山地地形分割匹配。 #### 航帶平差 **功能:**利用重疊點云對位姿和進行優化和約束,提高精度。 步驟: 1\. 點擊→![](https://img.kancloud.cn/53/c4/53c45562cf3afd719dea020410650b12_98x91.png)按鈕,彈出航帶平差設置界面。 ![](https://img.kancloud.cn/74/a8/74a8c4e33f4f5fb3a3abf6c1ed4421ba_802x632.png) 2\. 設置航帶平差參數,點擊→“確定”。 參數設置: 軌跡分段時間:(默認為10s)大于分段時間時進行分段分割。 允許連續時間:(默認為10s)允許多長時間內軌跡上不存在匹配點。 匹配點間隔:(默認為4m)重采樣間隔,選取重采樣后的匹配點用于航帶平差。匹配點間隔越小,計算時間越長。 參數估計類型:對姿態和線元素參數估計進行選擇。 固定的項目:當存在兩個以上項目時,可選擇一個項目作為固定的項目,固定項目不被改變。 平差結束后,精度結果顯示在信息輸出窗口: ![](https://img.kancloud.cn/be/bd/bebd0583a0173d22a07d7de176ddd667_542x26.png) 5個數值分別表示:x軸向、y軸向、z軸向、xoy平面、3D距離的均方根誤差。 #### 點云修正 **功能:**根據航帶平差結果對點云進行修正。 步驟: 1\. 點擊→![](https://img.kancloud.cn/be/39/be399d6159c96c389f6d5ab5e4a45caf_64x71.png)按鈕,彈出點云修正設置界面。 ![](https://img.kancloud.cn/f3/2f/f32f7094f117b5dda5bcf099636a4e8d_402x212.png) 2\. 設置點云修正參數,點擊→“確定”。 參數設置: 儀器類型:根據點云數據選擇對應的儀器類型。
