實現自動化樹障隱患分析、電力線路交叉跨越分析及弧垂分析,并可按照電網巡檢標準一鍵式生成對應的分析報告。
#### 實時工況分析
功能:對電力通道走廊進行樹障分析,并生成分析報告,需在完成電力通道點云分類、“塔桿標記”以及“電力線聚類”的前提下進行。
步驟:

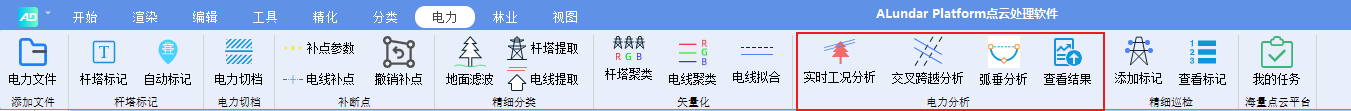

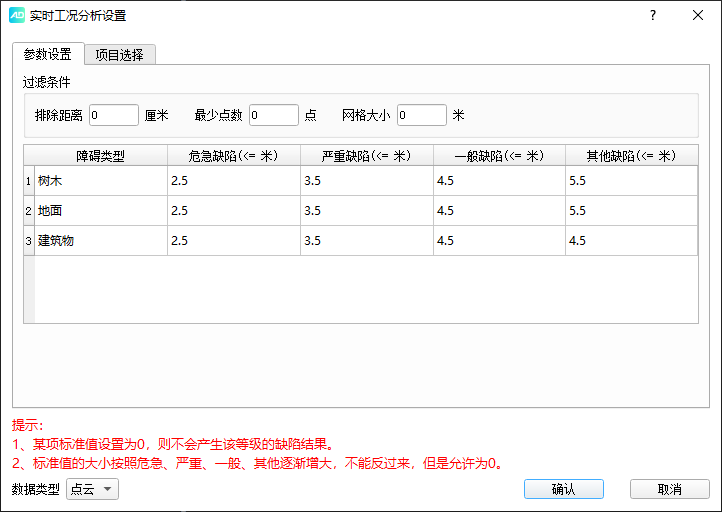

1. 點擊→按鈕,彈出實時工況分析設置,設置各類障礙標準預警值。

參數設置:
過濾條件:過濾空氣中可能存在的噪點,避免干擾實時工況分析;
障礙類型:檢測的障礙物類型,包括樹木、建筑物、地面;
危急缺陷:最嚴重的的缺陷等級,值最小;
嚴重缺陷:嚴重程度介于危急和一般之間;
一般缺陷:嚴重程度最低的的缺陷,值最大;
數據類型:選擇根據精細分類后的“點云”、“聚類”、“擬合”文件數據、電線聚類數據或電線擬合數據進行分析。

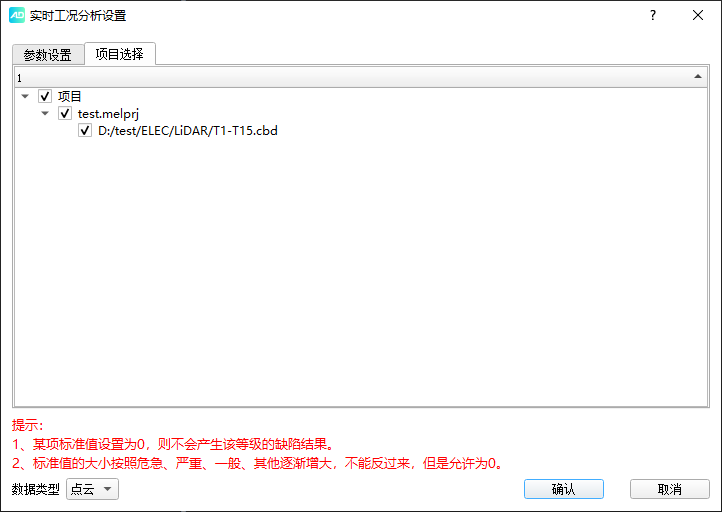

1. 點擊→“項目選擇”,選擇需要進行樹障分析的項目和電力文件。

1. 設置好后,點擊→“確定”,開始樹障分析。

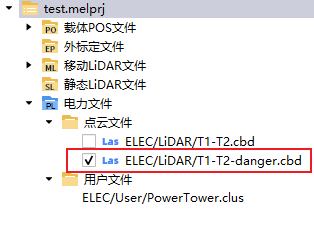

完成危險點分析后,電力文件中會出現后綴為-danger.CBD的電力分析點云數據,如圖所示,點擊加載可查看危險區域。

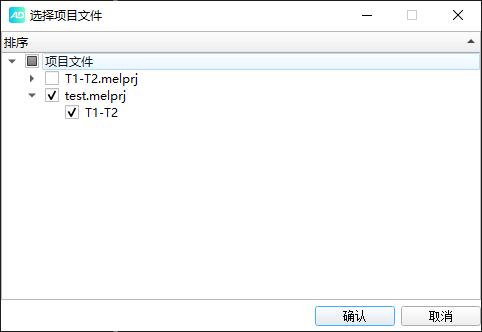

1. 分析結果可點擊→“電力分析”中的按鈕進行查看,選擇分析的項目文件,點擊→“確認”可進行查看。

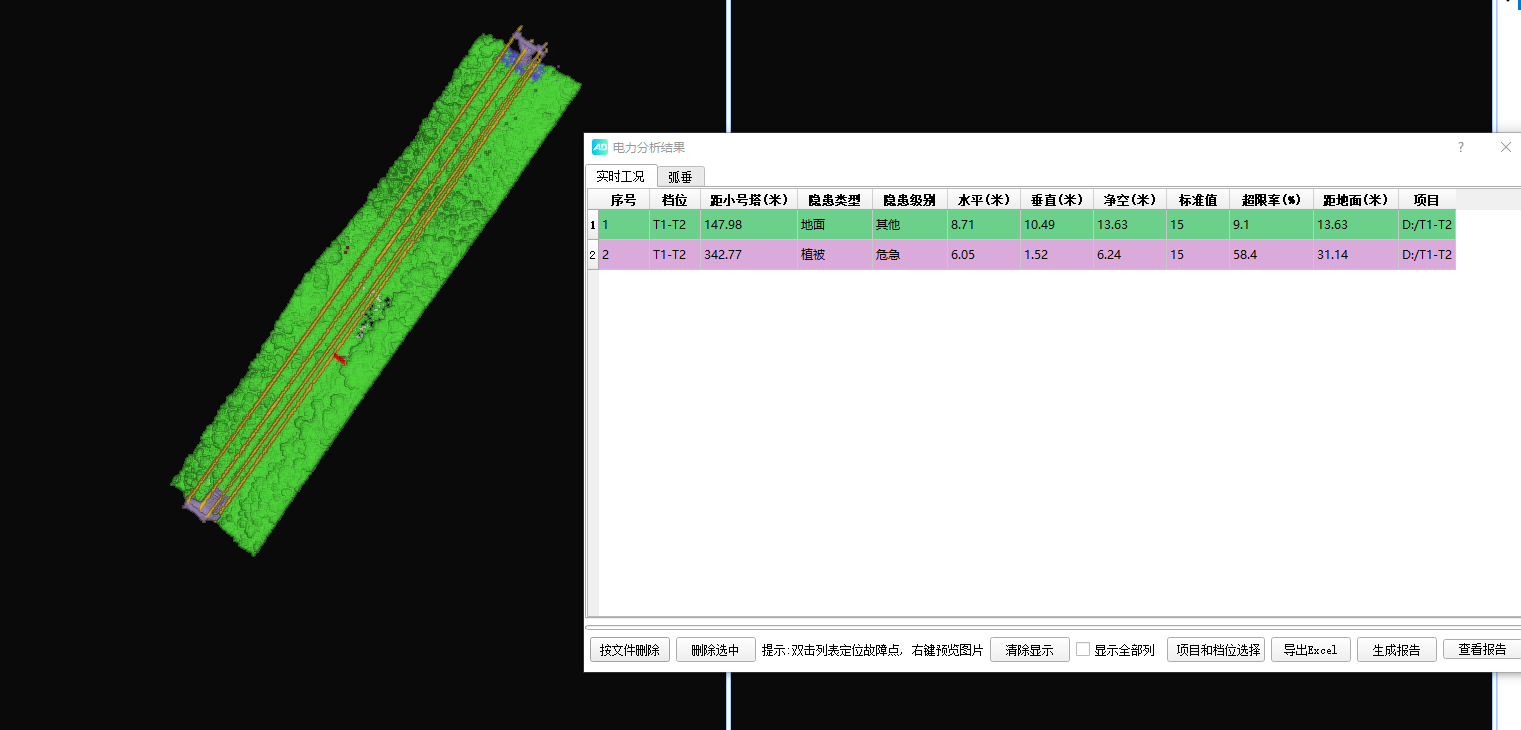

雙擊巡檢風險列表可在點云數據中進行定位顯示,如下圖所示。

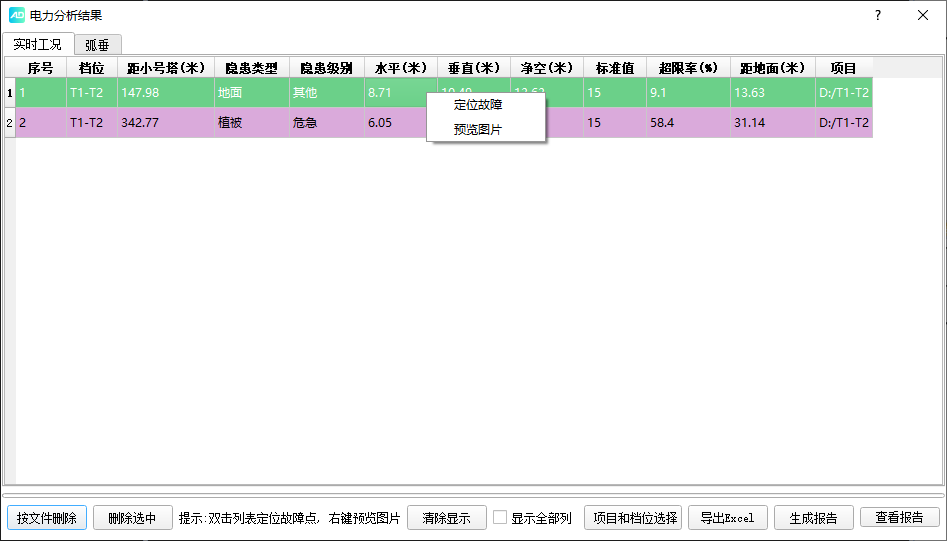

在電力分析結果窗口中,鼠標右鍵點擊風險列表可選擇定位故障及查看預覽圖片,如下圖所示。

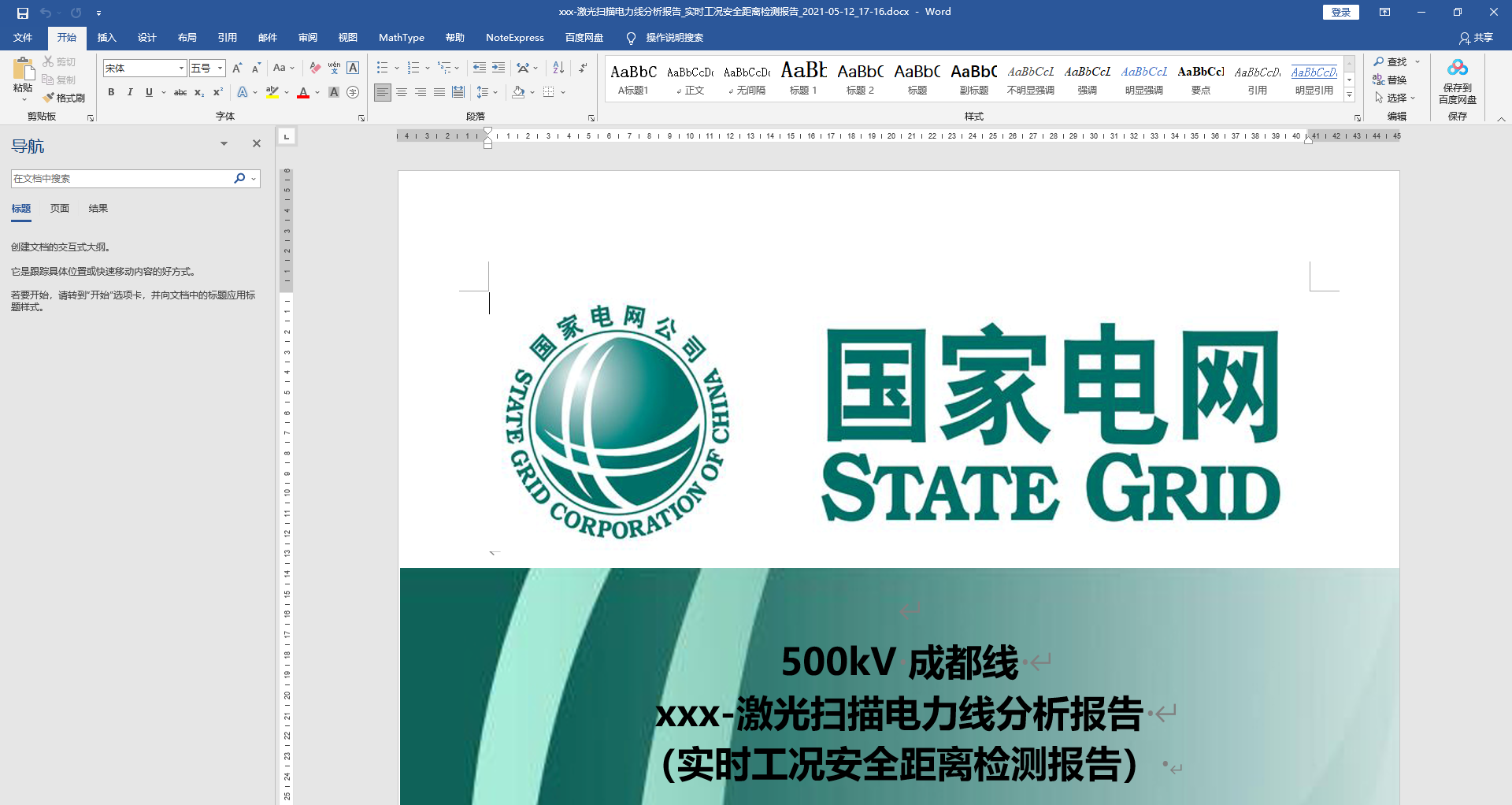

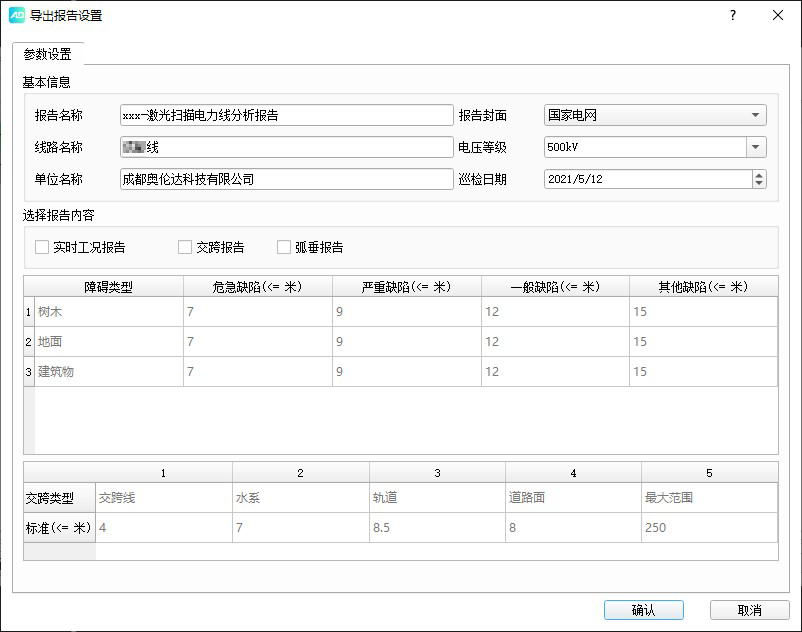

1. 可通過在電力分析結果窗口下方的按鈕實現危險區域檢測結果進行刪除等操作,點擊→“生成報告”,彈出導出報告設置窗口,如下圖所示,填寫對應報告基本信息與報告內容,點擊→“確認”,即可生成word格式的專業實時工況分析報告。


說明:
1.電力文件命名需與電塔名保持對應關系,如電塔為T1、T2,則電力文件名稱應為T1-T2。

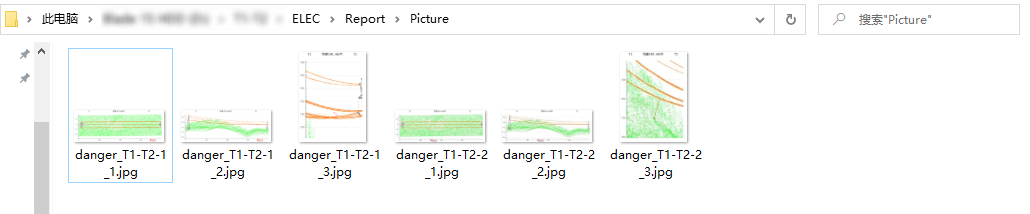

2.樹障分析圖片,自動保存至項目目錄的ELEC\\Report\\Picture目錄下。

#### 電線交跨分析
**功能:**對電力線進行交跨區域分析,并生成分析數據。
步驟:

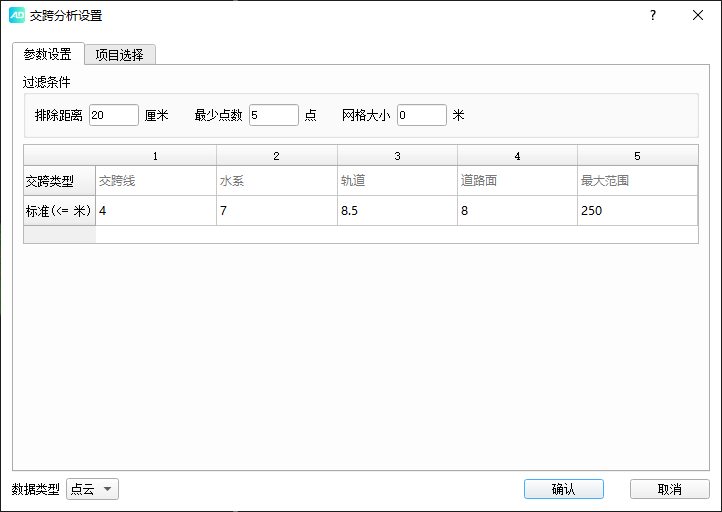

1.點擊→按鈕,彈出電力線分析參數設置界面,設置交跨預警值。

參數設置:
過濾條件:過濾空氣中可能存在的噪點,避免干擾實時工況分析;
交跨:與交跨線、水系、軌道、道路面等的安全距離。
數據類型:選擇根據精細分類后的點云文件數據、電線聚類數據或電線擬合數據進行分析。
2\. 點擊→“項目選擇”,選擇需要進行交跨分析的項目和電力文件。
3.設置好后,點擊→“確定”,開始交跨分析,其結果查看方式參考實時工況分析結果查看一致。
說明:交跨分析圖片,自動保存至項目目錄的ELEC\\Report\\Picture目錄下。
#### 弧垂分析
功能:根據精細分類后的點云文件數據與**電線聚類**數據進行電力弧垂分析,并生成分析報告。
步驟:
1. 在電線聚類的基礎上,點擊→按鈕,彈出弧垂分析項目和文件選擇界面。

1. 選擇需要分析的文件,選擇數據類型。
2. 點擊→“確定”,開始弧垂分析。

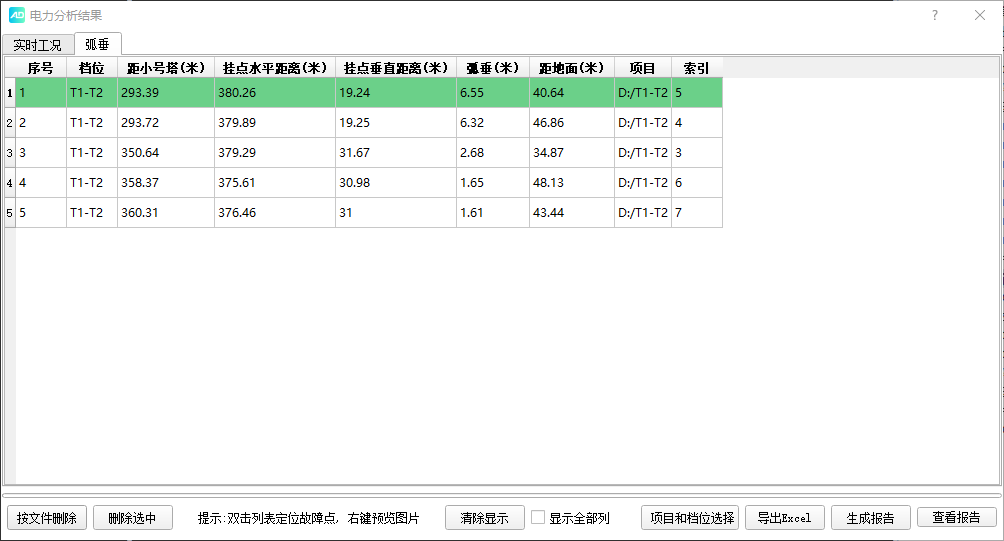

3. 其結果查看方式與實時工況分析保持一致,在查看結果中可對弧垂分析結果進行查看與word、excel報告生成,如下圖所示。

說明:弧垂分析報告和圖片,自自動保存至項目目錄的ELEC\\Report\\Picture目錄下
#### 查看結果
**功能:**查看樹障分析、交跨分析和弧垂分析結果。
步驟:
1、點擊→,彈出項目和檔位選擇對話框,列表只顯示當前工作空間下,已經有數據的項目和檔位,其他的不顯示。點擊→確定,查看結果。

2、列表顯示了詳細的分析數據,點擊→列標題可以排序,右鍵項目可以定位到分析點到點云,以及預覽結果圖片。

3、對話框底部包括常用功能菜單:項目文件篩選,顯示選擇,刪除數據,導出Excel、Word報告。

#### 導出報告
**功能:**將電力分析結果導出成Excel文件、Word報告。
步驟:
1、點擊→電力分析結果對話框上的導出Excel按鈕,選擇保存路徑,等待導出完成。

2、點擊→電力分析結果對話框上的生成報告按鈕,導出Word需要設置報告基本信息,以及選擇導出數據類型(樹障、交跨、弧垂)。

3、導出word報告后自動打開保存路徑,報告主要包括了隱患明細和隱患詳情。
