矢量化主要包括對桿塔進行聚類分析、電線聚類分析和電線擬合建模。
#### 桿塔聚類
**功能:**對分類后的電塔聚類為多個對象
步驟:

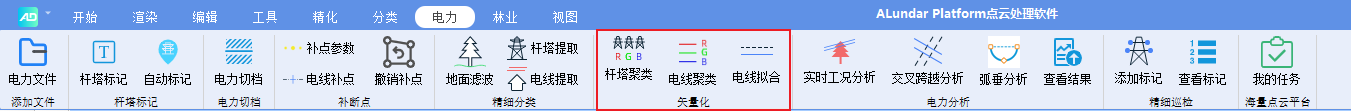

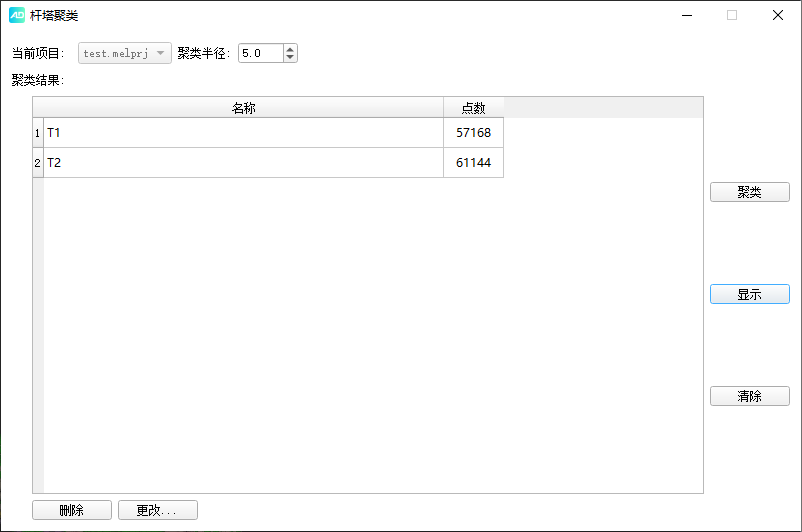

1. 在完成桿塔標記的基礎上,點擊→按鈕,彈出電線塔聚類彈窗

1. 設置聚類半徑后,點擊→“聚類”,開始電線塔聚類(電塔聚類為單線程,處理時間可能較長)。

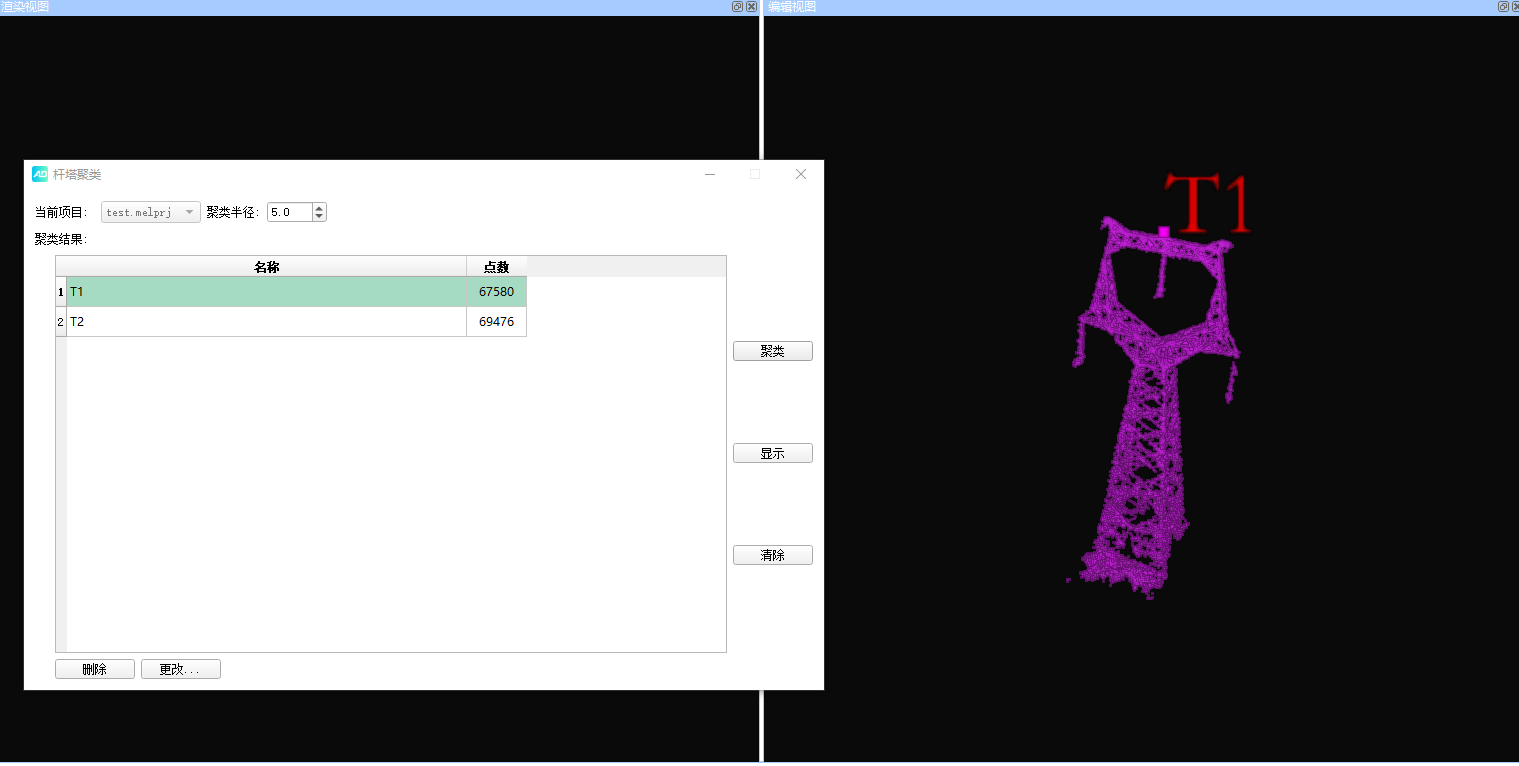

2. 點擊→“顯示”可展示電塔聚類結果,如下圖所示。若存在錯誤聚類可通過下面按鈕進行刪除或重命名;

參數設置:
聚類半徑:將聚類半徑內的點聚類為電線塔(默認為5米)
聚類結果:顯示聚類完成后,電塔的名稱和包含的點數
聚類:開始電塔聚類
顯示:將聚類后的電塔顯示在主視圖中
清除:將顯示在主視圖中的電塔不再顯示
刪除:刪除聚類電塔聚類結果
更改:對聚類后的電塔重命名
#### 電線聚類
**功能:**對分類后的電力線聚類為多個對象
步驟:
1\. 在完成電力線提取基礎上,點擊→按鈕,彈出電力線聚類彈窗
1. 設置聚類半徑后,點擊→“聚類”,開始電力線聚類

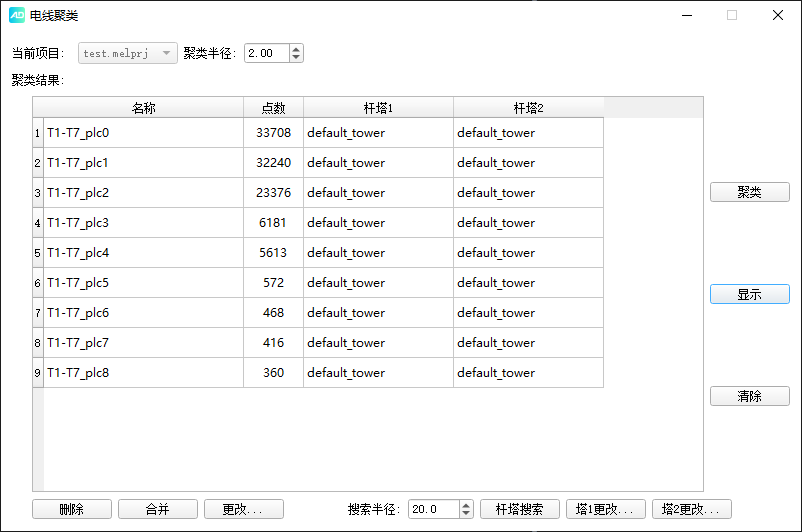

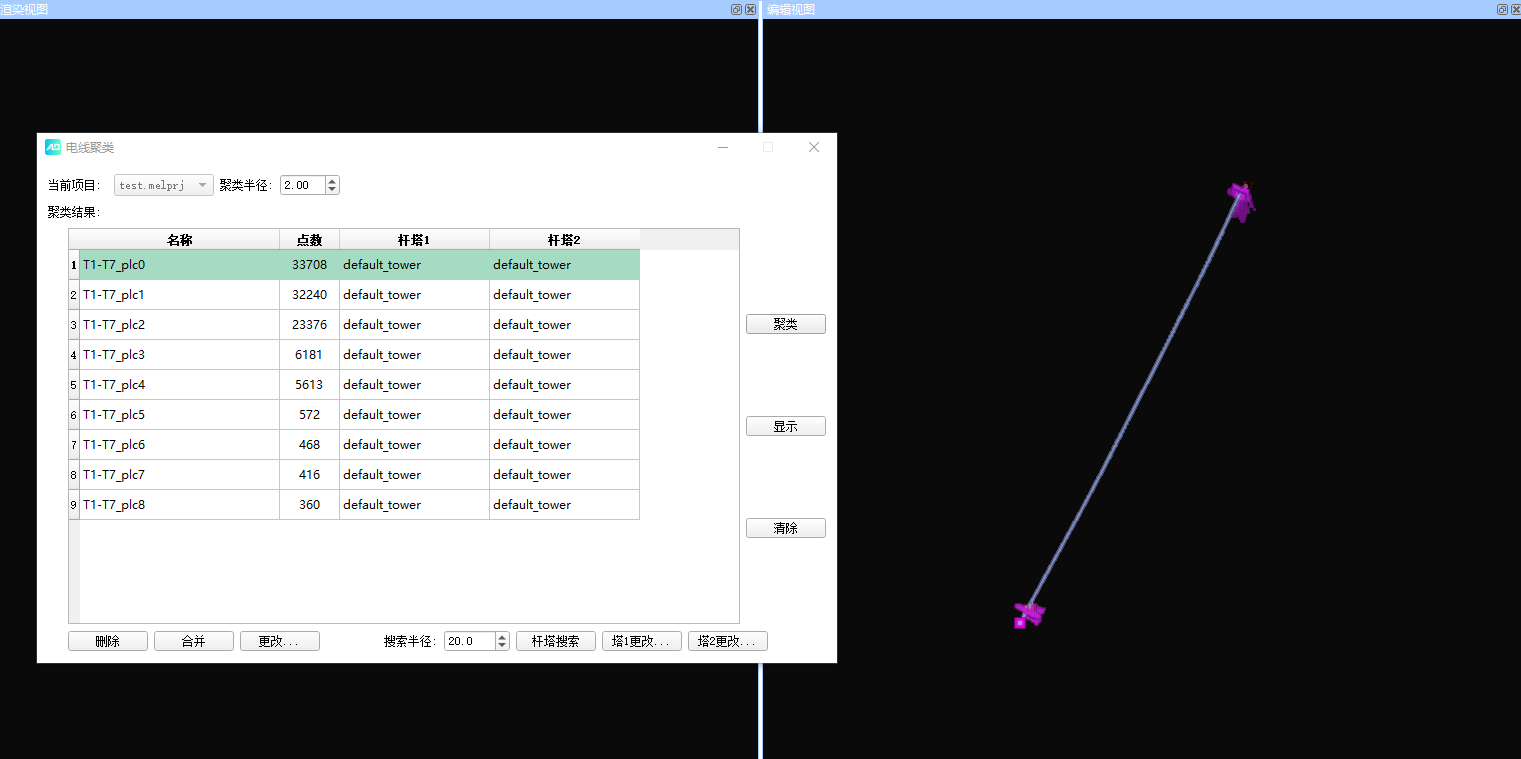

1. 點擊→“顯示”,可查看電力線聚類結果,如下圖所示。

1. 通過查看聚類結果,對錯誤聚類的結果進行刪除、合并,設置“搜索半徑”,全選聚類結果,點擊→“塔桿搜索”,完成電力線與塔桿的位置關系確定。

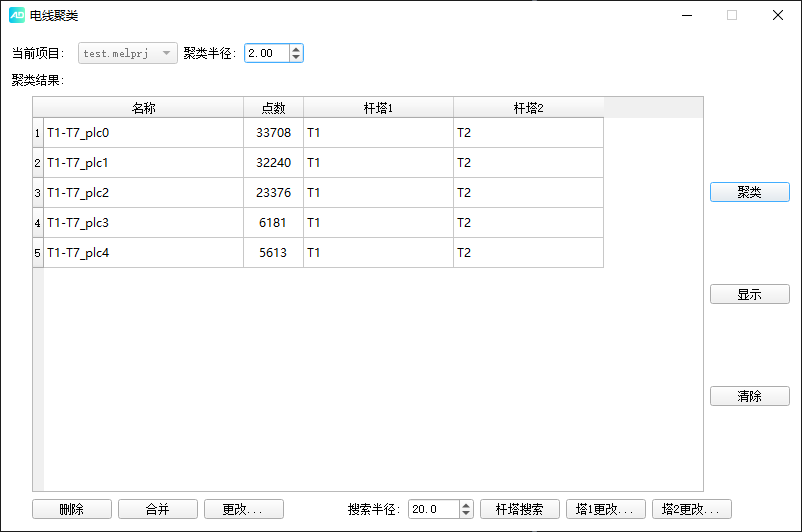

2. 塔桿搜索完成后,每根電力線都已完成所在電塔區域的位置關系確定,如下圖所示。對錯誤的聚類結果進行刪除、合并,同時可修改電力線名稱。

參數設置:
聚類半徑:將多大半徑內的點聚類為電力線
聚類結果:顯示聚類完成后,電力線的名稱和包含的點數
聚類:開始電力線聚類
顯示:將聚類后的電力線顯示在主視圖中
清除:將顯示在主視圖中的電力線不再顯示
刪除:刪除聚類電力線聚類結果
合并:將多個聚類后電力線結果合并為一條電力線
更改:對聚類后的電力線重命名
搜索半徑:在多大半徑范圍內搜索與電力線連接的電線塔
電塔搜索:搜索連接的電塔,并對連接電塔進行更名
塔1更改:在自動更名錯誤情況下,手動對電塔1重命名
塔2更改:在自動更名錯誤情況下,手動對電塔2重命名
#### 電線擬合
功能:對電力線進行擬合,需在電力線聚類的基礎上完成。
步驟:

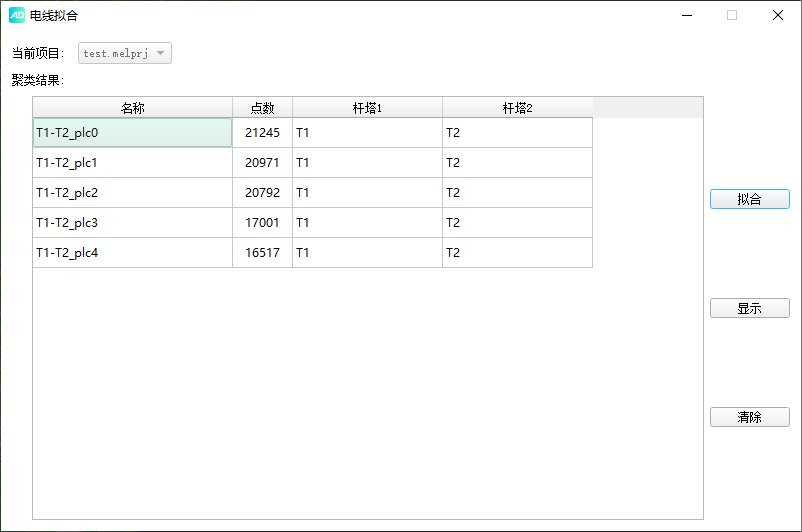

1.點擊→按鈕,彈出電力線擬合彈窗

1. 選中所需擬合的電力線聚類結果,點擊→“擬合”,開始電力線擬合。
參數設置
擬合:開始電力線擬合
顯示:將擬合后的電力線顯示在主視圖中
清除:將顯示在主視圖中的電力線不再顯示
