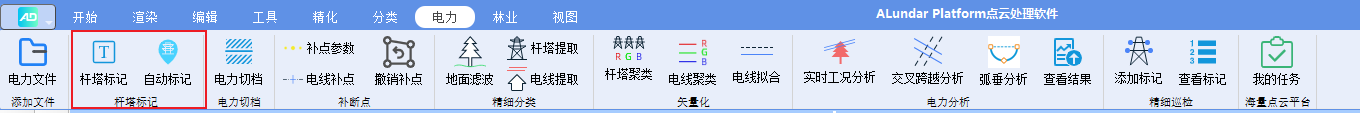

桿塔標記功能是為點云文件中的桿塔添加標記,標記包含名稱和位置,便后續切檔、分析等。
桿塔標記功能可以通過導入KML文件,自動檢測桿塔,實現自動標記。
#### 桿塔標記

**功能:**手動為點云文件中的桿塔添加標記,標記包含名稱和位置。
步驟:

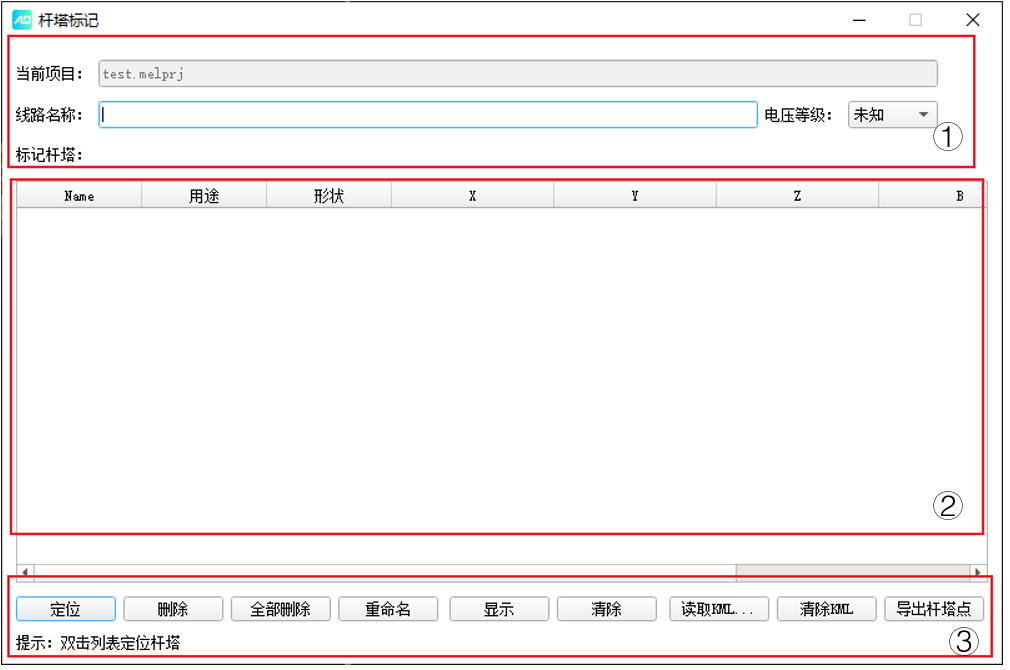

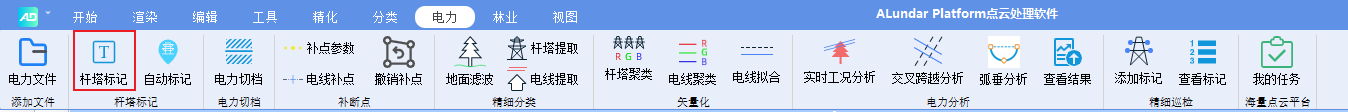

1. 加載點云文件,點擊→,彈出桿塔標記界面。桿塔標記界面由三部分組成。
①為電力通道線路相關信息設置,包括線路名稱、電壓等級。可根據實際情況設置。②為標記塔桿后的塔桿信息顯示窗口,顯示包括塔桿名稱、類型、用途、坐標位置等。③為標記后的塔桿信息編輯窗口,可對標記的塔桿位置進行查看、讀取、顯示、刪除、重命名、導出等操作。

在進行塔桿標記時,渲染窗口會自動鎖定為俯視圖,信息輸出窗口會提示塔桿標記開啟,如下圖所示。

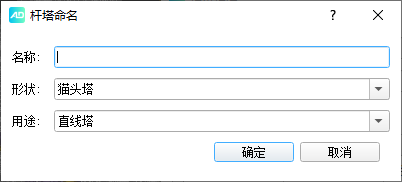

1. 此時,可通過滾動和長按鼠標滑輪對點云進行縮放、移動,將要標記的桿塔拖動到視圖中心,按住CTRL,鼠標右鍵點擊→桿塔中心位置,系統會彈出信息窗口,如下圖。輸入桿塔名、類型,點擊→確定,即完成了一個桿塔標記。完成命名和塔桿信息選擇后,點擊→“確定”。

1. 完成電塔標記后,桿塔標記界面中顯示窗口會自動加載對應塔桿信息,如下圖所示。可通過下方的塔桿信息編輯窗口,可對標記的塔桿位置進行查看、讀取、顯示、刪除、重命名、導出等操作。如果有桿塔標記的kml文件,可以再桿塔標記對話框上點擊→“讀取kml”按鈕,導入桿塔命名文件。導入后渲染視圖會顯示來自kml文件的桿塔位置和名稱,輔助桿塔標記。

#### 自動標記

**功能:**自動為點云文件中的桿塔添加標記,標記包含名稱和位置。
步驟:

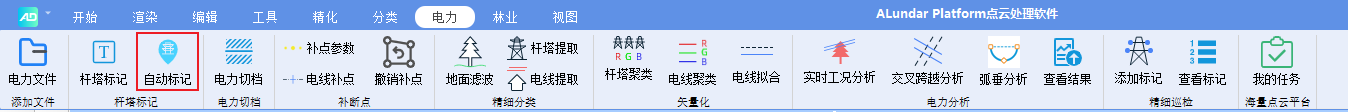

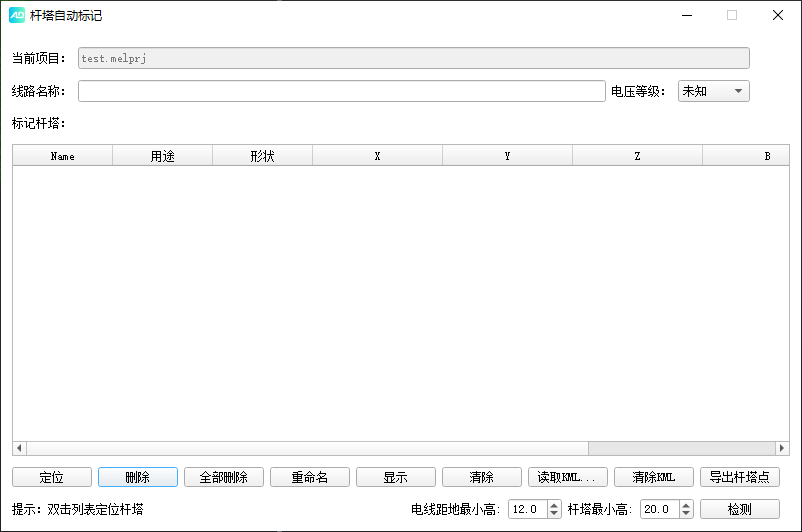

加載點云文件,點擊→,彈出自動標記對話框,如下圖所示。
1. 輸入對應線路名稱、電壓等級以及下方相關參數,點擊→“檢測”,系統自動標記塔桿。
參數設置:
電線距地最小高:電力線距離地面最近距離(默認為12米)
桿塔最小高:最小電塔塔高(默認為20米)
