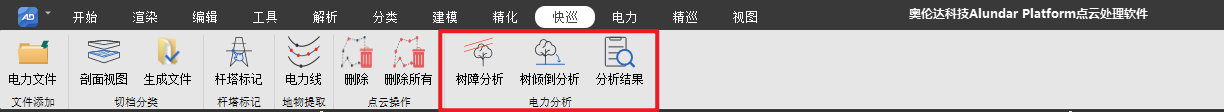

提供電力通道的快速樹障分析以及樹傾倒分析,并支持查看、導出對應分析報告。與電力模塊的電力分析不同,快巡模塊提供快速、初步的電力分析以及報告生成,若想生成更加準確的分析報告,則推薦使用電力模塊,根據流程完成電力分析。
#### 樹障分析

**功能:**對電力線進行危險區域探測,并生成分析報告。
步驟:

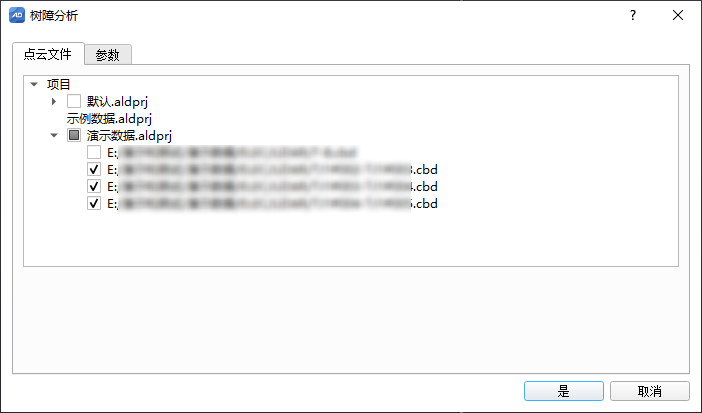

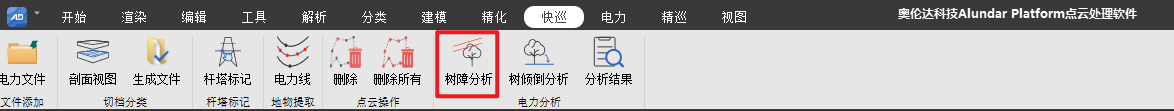

1、 點擊按鈕,點擊“項目選擇”,選擇需要進行樹障分析的項目和電力文件。

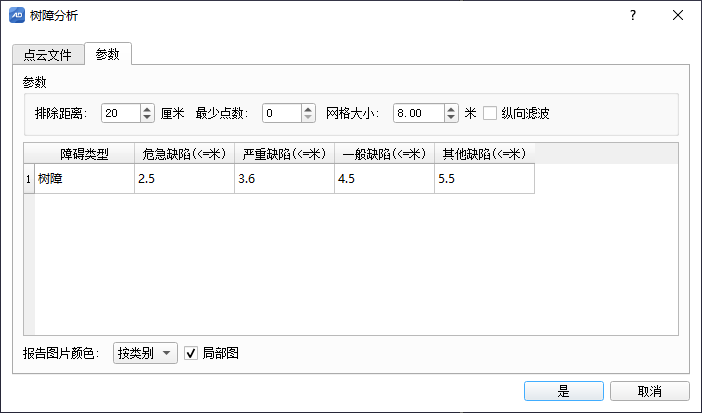

2、 設置各類障礙標準預警值與分析設置。


參數設置:
排除距離:距離電力線排除距離之內的數據不會進行樹障分析,避免噪點以及錯誤分類帶來的干擾。
最少點數:判斷為樹障隱患的地物最少點數,少于此點數的目標將會被排除。
網格大小:設置檢測網格大小,一個網格區間內則默認檢測一個樹障隱患,不進行多余統計。
縱向濾波:
障礙類型:檢測的障礙物類型,包括樹木、建筑物、地面。
危急缺陷:最嚴重的的缺陷等級,值最小。
嚴重缺陷:嚴重程度介于危急和一般之間。
一般缺陷:嚴重程度最低的的缺陷,值最大。
數據類型:選擇根據精細分類后的點云文件數據、電線聚類數據或電線擬合數據進行分析。
報告圖片顏色:可選擇按類別渲染也可選擇按真彩色顏色渲染。
局部圖:默認為三視圖、勾選為兩視圖。
3、 設置好后,點擊“確定”,開始樹障分析。
說明:
- **樹障分析圖片,自動保存至項目目錄的ELEC\\Report\\Picture目錄下。**
#### 樹傾倒分析

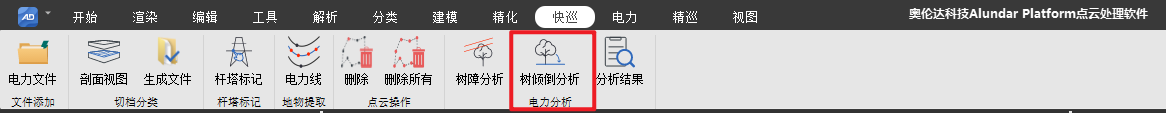

**功能:**對點云數據進行樹傾倒模擬,模擬樹倒伏過程中有沒有接觸輸電線風險,操作流程和參數設置與樹障分析一致。
#### 分析結果

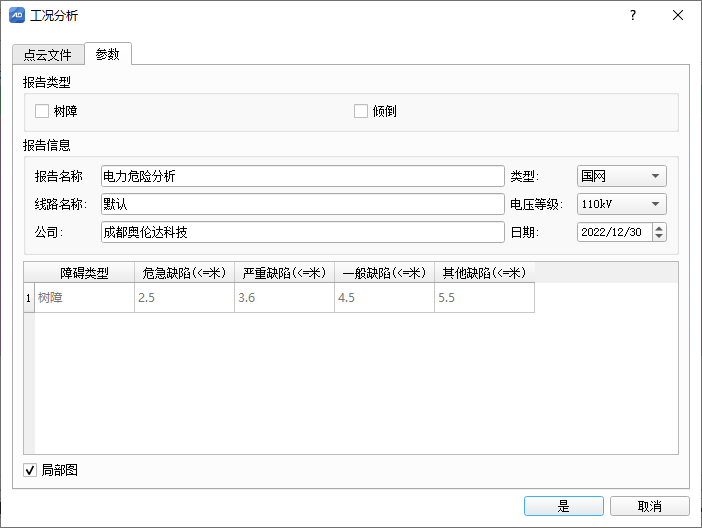

**功能:**查看樹障分析、樹傾倒分析結果,可對結果進行word報告格式導出,導出報告支持國家電網模板、南方電網模板,以及定制化模板導出。
步驟:

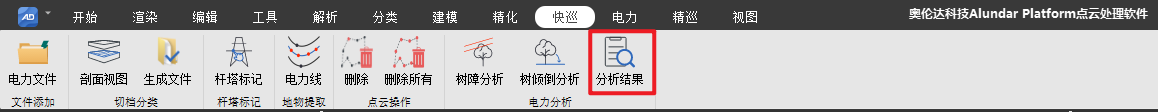

1、點擊,彈出項目和檔位選擇對話框,列表只顯示當前工作空間下,已經有數據的項目和檔位,其他的不顯示。點擊確定,查看結果。

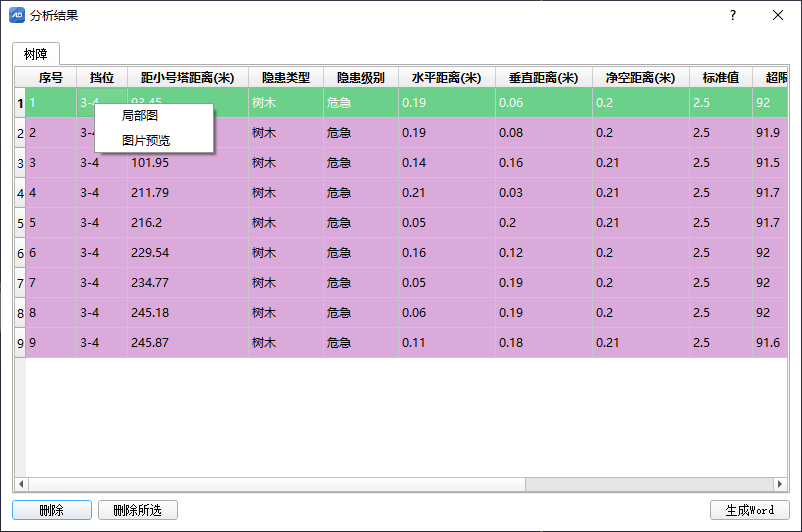

2、列表顯示了詳細的分析數據,點擊列標題可以排序,右鍵項目可以定位到分析點到點云,以及預覽結果圖片。

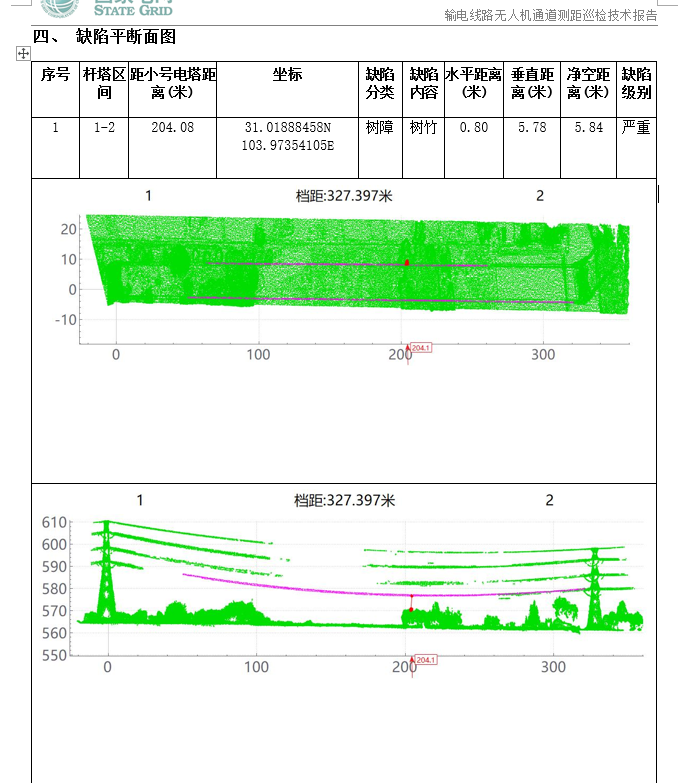

3、導出word報告后自動打開保存路徑,報告主要包括了隱患明細和隱患詳情。
