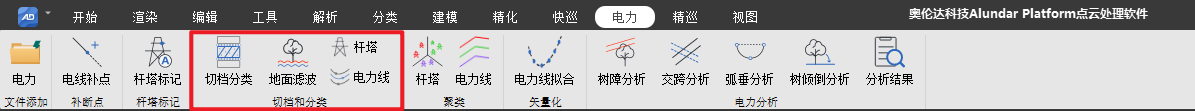

對點云進行切檔以及電力線、地面、桿塔等類別自動分類。
#### 切檔分類

**功能:**將每兩個桿塔之間的點云按照設置的寬度切割出來以及自動分類,前提是要完成桿塔標記。
步驟:

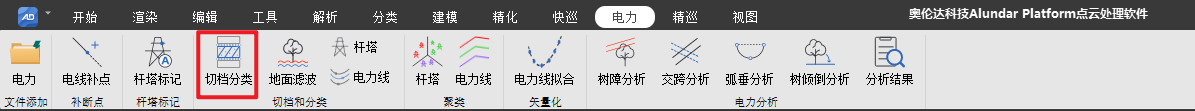

1、桿塔標記后,點擊,彈出對話框,選擇要切檔的文件(必須選中文件),設置參數,點擊確定。用戶可選擇是否切檔同時進行點云數據分類,勾選自動分類需設置分類參數。

參數設置:

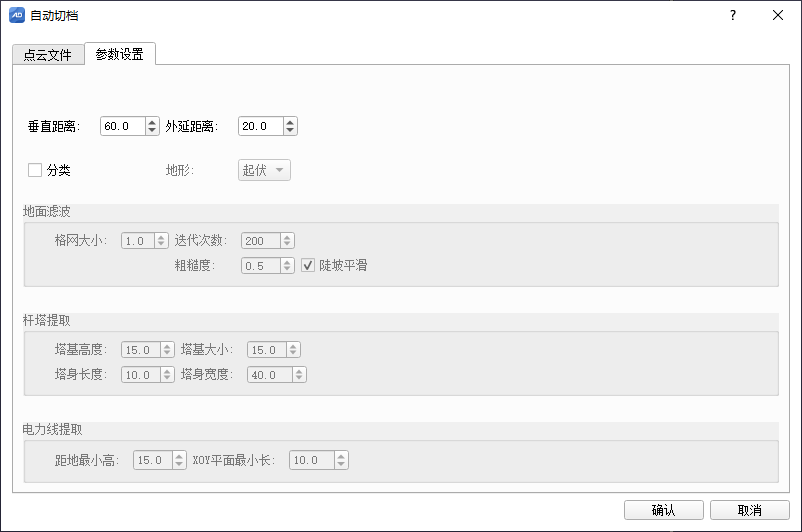

垂直距離:表示要切割的點云寬度
外延距離:表示桿塔兩端要多切割出來的長度
地面類型:數據地面場景類型,分為平地、起伏、陡峭,可根據實際選擇
迭代次數:分類地面所需的迭代次數,次數越高則越精細,耗時越長
塔基據地最大高:通過距離地面高度的水平平面將點云分為上、下兩部分,下半部分為塔基,上半部分為塔身
塔基縱橫最大寬:塔基部分的最大寬度
塔基縱向最大寬:塔身部分的沿電力線方向最大寬度
塔身橫向最大寬:塔身部分的垂直電力線方向最大寬度
距地面最小高: 電力線距離地面最小高度
最短投影長:電力線外延桿塔最短水平距離
2、切檔分類完成后,生成的電力文件自動添加到電力文件目錄下。

#### 地面濾波
功能:
用于提取地面點云。

參數設置:
渲染:在工程項目管理模塊中使用 加載 功能后的文件數據,會顯示在內存文件窗口中。
已選:在資源項目管理界面中選擇的數據,會顯示在所選文件窗口中。
所有:項目內所有點云文件。
從類別/至類別:可設置點云單一類別更改為所選類別,對點云數據可同時進行多種類別變
化。

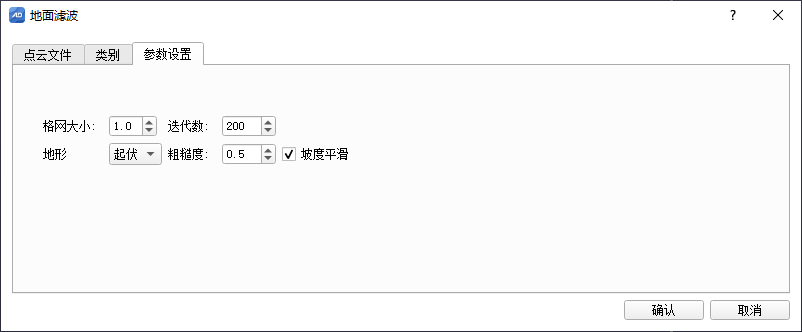

網格大小:(默認0.2m)布料投影網格的分辨率,尺寸設置越小,分辨率越高,提取地面越精細,但耗時也會相應增加。
迭代數:(默認120次)多次重復提取地面,迭代次數越高,生成地面越精細,但耗時也會相應增加。
場景類型:(默認“平地”)針對實際地形地勢進行選擇,有“平地”、“起伏”、“陡峭”三種地形可供選擇。
粗糙度:(默認0.5):針對實際地形的粗糙程度。
坡度平滑:勾選則對斜坡峭壁的地面點進行平滑提取。
說明:
- **與分類模塊的地面濾波的區別在于,這里針對電力線場景作了一定改進優化。**
#### 桿塔提取
功能:通過用戶設置桿塔上、下兩個部分的尺寸提取出電線塔點云,前提是要完成桿塔標記和地面濾波。
步驟:
1、 點擊,選中內存文件或所選文件選項,在文件列表窗口選中要進行桿塔提取的文件,設置參數,點擊確定。


參數設置:
渲染:在工程項目管理模塊中使用 加載 功能后的文件數據,會顯示在內存文件窗口中。
已選:在資源項目管理界面中選擇的數據,會顯示在所選文件窗口中。
所有:項目內所有點云文件。

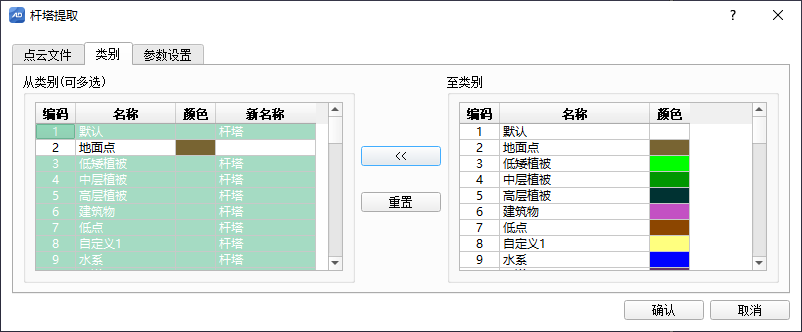

從類別/至類別:可設置點云單一類別更改為所選類別,點云數據可同時進行多種類別變化。

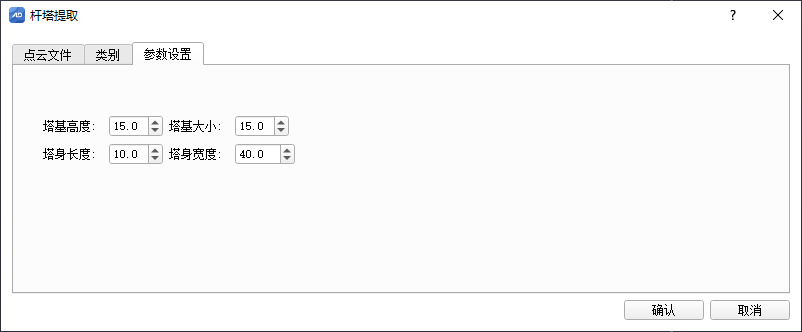

塔基據地最大高:通過距離地面高度的水平平面將點云分為上、下兩部分,下半部分為塔基,上半部分為塔身。
塔基縱橫最大寬:塔基部分的最大寬度。
塔基縱向最大寬:塔身部分的沿電力線方向最大寬度。
塔身橫向最大寬:塔身部分的垂直電力線方向最大寬度。
#### 電線提取
**功能:**用于提取電力線點云。此算法根據電力線點云在空間中有較高線性度。電線提取的前提是要完成地面濾波。
步驟:

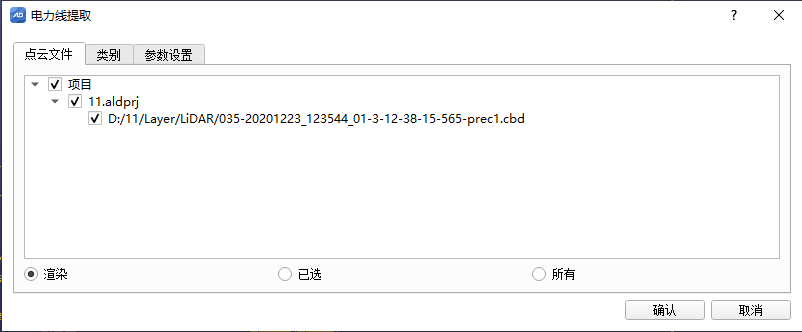

1、點擊,選中內存文件或所選文件選項,在文件列表窗口選中要進行電線提取的文件,設置參數,點擊確定。

參數設置:
渲染:在工程項目管理模塊中使用 加載 功能后的文件數據,會顯示在內存文件窗口中。
已選:在資源項目管理界面中選擇的數據,會顯示在所選文件窗口中。
所有:項目內所有點云文件。

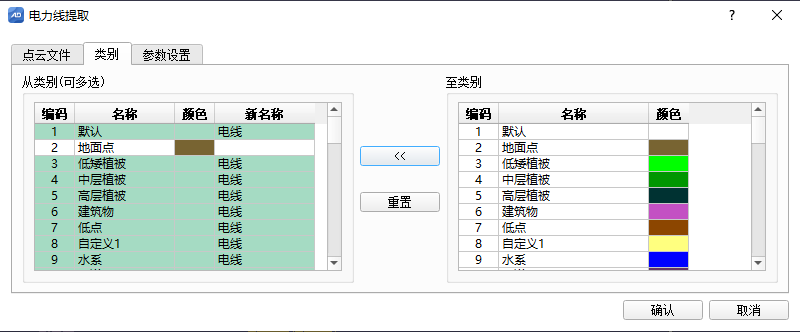

從類別/至類別:可設置點云單一類別更改為所選類別,點云數據可同時進行多種類別變化。

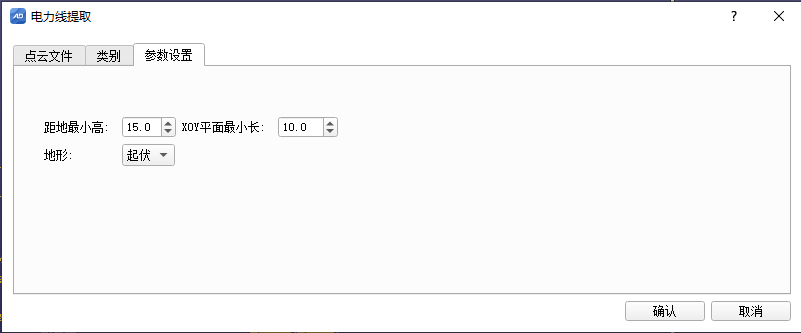

距地最小高:電力線距離地面的最小高度。
最短投影長:電力線投影至平面的最小長度。
