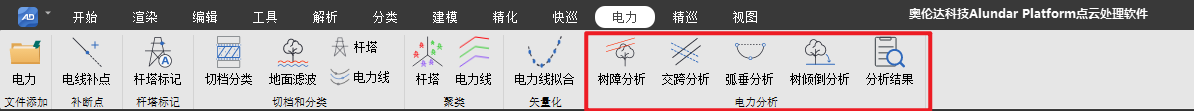

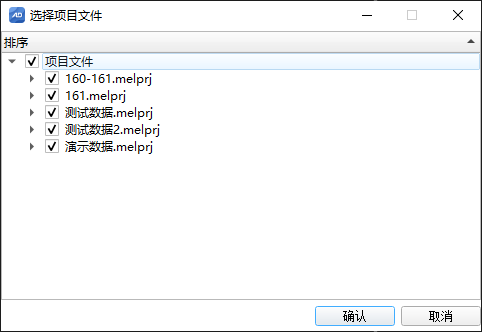

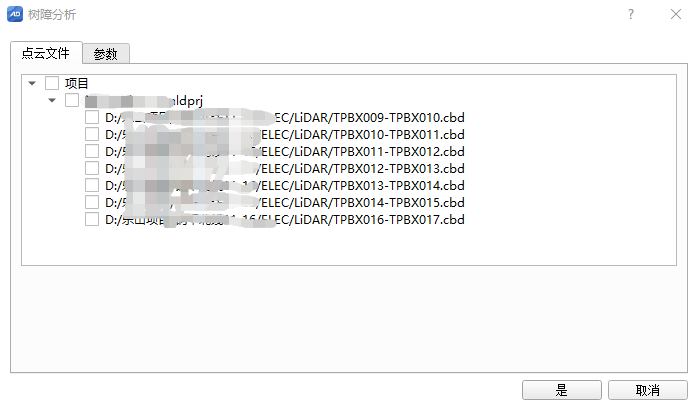

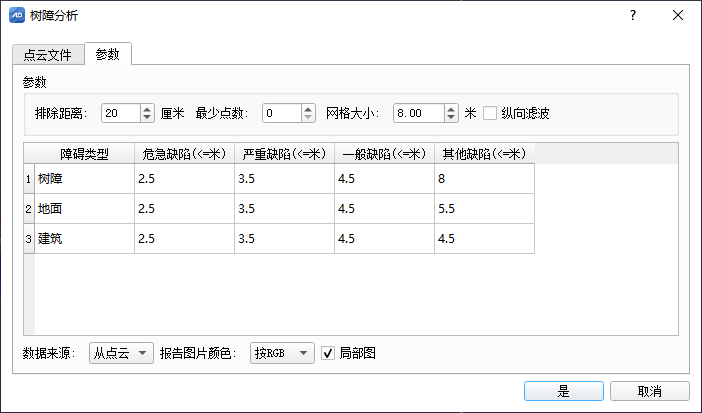

**功能：**電力分析主要針對輸電通道點云數據進行一系列的電力分析工作，并生成分析報告。 #### 樹障分析 **功能：**對電力線進行危險區域探測，并生成分析報告。 步驟： 4、 點擊按鈕，彈出樹障分析設置界面，設置各類障礙標準預警值。  參數設置： 排除距離：距離電力線排除距離之內的數據不會進行樹障分析，避免噪點以及錯誤分類帶來的干擾。 最少點數：判斷為樹障隱患的地物最少點數，少于此點數的目標將會被排除。 網格大小：設置檢測網格大小，一個網格區間內則默認檢測一個樹障隱患，不進行多余統計。 障礙類型：檢測的障礙物類型，包括樹木、建筑物、地面 危急缺陷：最嚴重的的缺陷等級，值最小 嚴重缺陷：嚴重程度介于危急和一般之間 一般缺陷：嚴重程度最低的的缺陷，值最大 數據類型：選擇根據精細分類后的點云文件數據、電線聚類數據或電線擬合數據進行分析 報告圖片顏色：可選擇按類別渲染也可選擇按真彩色顏色渲染 局部圖：默認為三視圖、勾選為兩視圖 5、 點擊“項目選擇”，選擇需要進行樹障分析的項目和電力文件。  6、 設置好后，點擊“確定”，開始樹障分析。 說明： - **樹障分析圖片，自動保存至項目目錄的ELEC\\Report\\Picture目錄下。** #### 交叉跨越分析 **功能：**對電力線進行交跨區域分析，并生成分析數據。 步驟： 1、點擊按鈕，彈出電力線分析參數設置界面，設置交跨預警值。  參數設置： 排除距離：距離電力線排除距離之內的數據不會進行樹障分析，避免噪點以及錯誤分類帶來的干擾。 最少點數：判斷為樹障隱患的地物最少點數，少于此點數的目標將會被排除。 網格大小：設置檢測網格大小，一個網格區間內則默認檢測一個樹障隱患，不進行多余統計。 交跨：交跨分析只需要設置一個標準值 數據類型：選擇根據精細分類后的點云文件數據、電線聚類數據或電線擬合數據進行分析 報告圖片顏色：可選擇按類別渲染也可選擇按真彩色顏色渲染 局部圖：默認為三視圖、勾選為兩視圖 2、點擊“項目選擇”，選擇需要進行交跨分析的項目和電力文件。  3、設置好后，點擊“確定”，開始交跨分析。 說明： - **交跨分析圖片，自動保存至項目目錄的ELEC\\Report\\Picture目錄下。** #### 弧垂分析 功能：根據精細分類后的點云文件數據與**電線聚類**數據進行電力弧垂分析，并生成分析報告。 步驟： 1、 點擊按鈕，彈出弧垂分析項目和文件選擇界面。  參數設置： 報告圖片顏色：可選擇按類別渲染也可選擇按真彩色顏色渲染 2、 選擇需要分析的文件，設置參數。 3、 點擊“確定”，開始弧垂分析。 說明： - **弧垂分析報告和圖片，自自動保存至項目目錄的ELEC\\Report\\Picture目錄下** #### 樹傾倒分析 **功能：**對電力線進行樹傾倒模擬分析，模擬樹木傾倒過程，判斷是否存在接觸輸電線隱患，并生成分析數據。 步驟： 1、點擊按鈕，彈出項目文件選擇窗口。  參數設置： 排除距離：距離電力線排除距離之內的數據不會進行樹障分析，避免噪點以及錯誤分類帶來的干擾。 最少點數：判斷為樹障隱患的地物最少點數，少于此點數的目標將會被排除。 網格大小：設置檢測網格大小，一個網格區間內則默認檢測一個樹障隱患，不進行多余統計。 數據來源：從點云是通過點云數據進行分析，從聚類是通過聚類后電力線進行分析，從擬合是通過擬合電力線數據進行分析。 報告圖片顏色：可選擇按類別渲染也可選擇按真彩色顏色渲染。 局部圖：默認為三視圖、勾選為兩視圖。 2、點擊”項目選擇”，選擇需要進行樹傾倒分析的項目和電力文件。 3、設置好后，點擊“確定”，開始樹傾倒分析。 說明： - **樹傾倒分析圖片，自動保存至項目目錄的ELEC\\Report\\Picture目錄下。** #### 查看結果 **功能：**查看樹障分析、交跨分析和弧垂分析結果。 步驟： 1、點擊，彈出項目和檔位選擇對話框，列表只顯示當前工作空間下，已經有數據的項目和檔位，其他的不顯示。點擊確定，查看結果。  2、列表顯示了詳細的分析數據，點擊列標題可以排序，右鍵項目可以定位到分析點到點云，以及預覽結果圖片。  3、對話框底部包括常用功能菜單：按文件刪除，刪除選中，清除顯示，顯示全部列，導出Excel、生成報告、查看報告。 4、點擊電力分析結果對話框上的導出Excel按鈕，選擇保存路徑，等待導出完成。  5、點擊電力分析結果對話框上的生成報告按鈕，導出Word需要設置報告基本信息，以及選擇導出數據類型（樹障、交跨、弧垂、樹障）。  6、導出word報告后自動打開保存路徑，報告主要包括了隱患明細和隱患詳情。
