                合規國際互聯網加速 OSASE為企業客戶提供高速穩定SD-WAN國際加速解決方案。 廣告

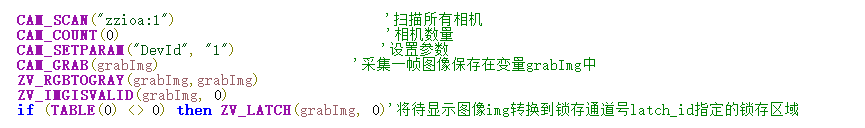

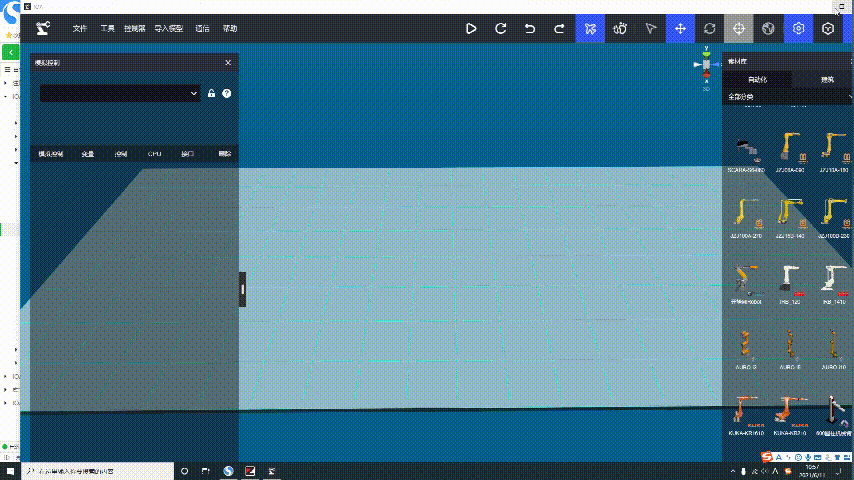

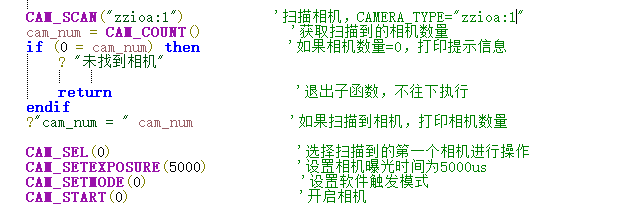

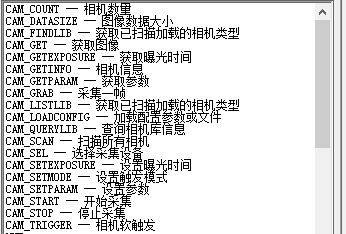

                [TOC] </div><div><br></div><div><br> **## 1、軟件及工程下載** ## **教程視頻** <iframe src="//player.bilibili.com/player.html?aid=297564794&bvid=BV1GF411W7bc&cid=556694639&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"width="670px" height="442px"> </iframe> ZDevelop是Zmoiton系列運動控制器的PC端程序開發調試軟件,通過它用戶能夠很容易的對控制器進行配置,快速開發應用程序以及對運動控制器正在運行的程序進行實時調試。VPLC516E是專門針對視覺方向所增加的一種控制器。 >**ZDevelop-VPLC516E軟件:**[鏈接](https://pan.baidu.com/s/1DSe_H0DfpDUwClLd6BsJHA) 提取碼:tnml >**VPLC516E使用手冊:**[鏈接](http://www.zmotion.com.cn/upload/%E6%AD%A3%E8%BF%90%E5%8A%A8%E6%8A%80%E6%9C%AF-%E3%80%8AVPLC516E%E6%8E%A7%E5%88%B6%E5%99%A8%E7%A1%AC%E4%BB%B6%E6%89%8B%E5%86%8C%E3%80%8B.pdf) ***** </div><div><br></div><div><br> **## 2、軟件模擬仿真** > **IOA連接正運動視覺虛擬控制器教程:**[視頻](https://www.bilibili.com/video/BV1B54y1G7Fd/) > **VPLC516E控制器調用IOA視覺相機指令** ![](https://img.kancloud.cn/02/77/027762119a44bbf6bd427ad37c2b9d17_346x234.png) 在模板工程中 camera.bas用到的相機指令 ![](https://img.kancloud.cn/07/98/079862734b80ac866c597a4ddad9d06b_624x210.png) 與IOA場景連接的控制程序中使用相機指令 ![](https://img.kancloud.cn/b1/ff/b1ff3127876e3d3cac3e527b3fd4ee32_865x128.png) 步驟如下: ### IOA添加VPLC516E控制器 打開IOA虛擬工廠,點擊系統菜單欄中的“**控制器**”,在彈出的“**添加控制器**”界面點擊“**+添加**”按鈕。 控制器類別選擇“**運動控制器**”,控制器型號為“**VPLC516E_4_V1**”,點擊“**確定**”。 ![](https://img.kancloud.cn/a4/cd/a4cdfd5ec93ad349ce0bff6f24fb59dd_854x480.gif) *** ### 程序下載 打開zdevelop快捷方式![](https://img.kancloud.cn/24/97/249770d1f1f2519a53b47cab33977751_35x44.png),點擊菜單欄“**文件**”中的“**打開項目**”;選擇需要打開的項目文件(以.zpj結尾)。項目中的Basic文件中對軸的類型、速度等進行了設置,對正運動控制器與IOA之間DI,DO以及模擬量的modbus通訊地址對應。 ![](https://img.kancloud.cn/28/86/28860e31cec65bf901c0453d5a86c401_1045x325.png =900x400) 針對于視覺控制器,主要包括了以下必要文件 ![](https://img.kancloud.cn/bf/db/bfdb614803712e2dc1ff9c171fa3deb1_571x25.png) 控制程序編寫無誤后,點擊菜單欄“**控制器**”中的“**連接到仿真器**”。 ![](https://img.kancloud.cn/26/11/2611bcfe60e24a58747d6be06bf81a5b_884x366.png) 上述步驟執行完后系統會自動創建并彈出仿真器窗口,如下圖所示。 ![](https://img.kancloud.cn/bb/56/bb5650b8f8fc7c2d14487d78be76638b_561x355.png) 點擊ZDevelop菜單欄“**下載到 RAM**”圖標將程序下載至仿真器。 ![](https://img.kancloud.cn/9c/e4/9ce42bd375d3da50544cdcfd2b5556db_325x146.png) 下方窗口顯示“Down to Controller Rom Success”表示程序下載成功,如下圖所示。 ![](https://img.kancloud.cn/61/e8/61e83ad5a76d5164d2ab46044d308d65_595x69.png) *** ### 程序運行 在IOA虛擬工廠中點擊左上角菜單欄中的“**控制器**”,確認VPLC516E_4_V1的IP地址為12.7.0.0.1,端口號為502,點擊“**連接**”,完成IOA與正運動仿真器的連接。 ![](https://img.kancloud.cn/76/14/7614b9289ffd5994e8502936f26c0c65_854x480.gif) 然后點擊菜單欄“**開始**”按鈕。打開切換開關,完成了VPLC516E虛擬控制器對IOA場景的控制。 ![](https://img.kancloud.cn/17/fd/17fd95e2847b74869510194b6f75383c_854x480.gif) *** </div><div><br></div><div><br>
