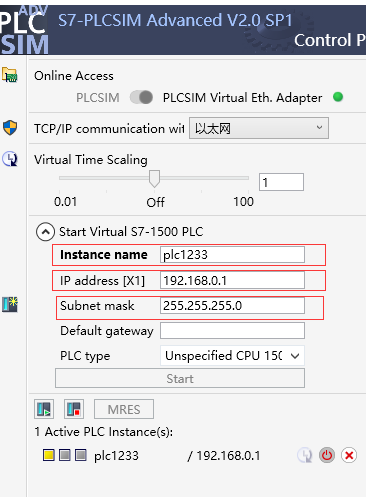

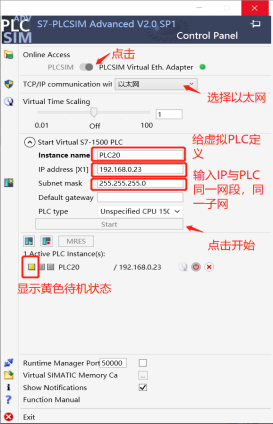

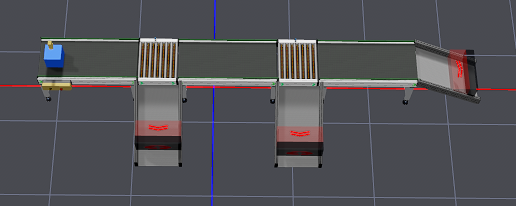

                ## **1. 西門子虛擬PLCS7-1512控制器的添加** ## **教程視頻** <iframe src="//player.bilibili.com/player.html?aid=937528218&bvid=BV1ET4y1i7BL&cid=556687819&page=1" scrolling="no" border="0" frameborder="no" framespacing="0" allowfullscreen="true"width="670px" height="442px" > </iframe> ### **1.1 PC與PLC之間建立通訊** 第一步 設置電腦虛擬網口的IP地址 電腦安裝了“S7-PLCSIM Advanced V2.0 SP1”軟件后,會自動生產一個虛擬的以太網接口“Siemens PLCSIM Virtual Ethernet Adapter” 1.打開PLC虛擬控制器以太網2狀態窗口,點擊屬性 2.更改IP地址,與PLC網卡在同一網段,更改完成后,確認退出即可 ![](https://img.kancloud.cn/83/af/83af1a058e6cf6cedee2d9fe718f9063_362x287.png =400x300) 操作步驟同上,電腦也要保證該以太網IP地址與PLC網卡在同一網段。 ![](https://img.kancloud.cn/8c/e5/8ce575d933ebd613115d5ff41bc2445c_439x183.png =400x250) ![](https://img.kancloud.cn/21/39/21396db768544fbee5727917513c3cd0_439x325.png =400x250) 注意:Siemens PLCSIM Virtual Switch需要選中 第二步 打開虛擬1500PLC控制軟件并設置 打開![](https://img.kancloud.cn/61/a7/61a778bc5e45f82b5cc4c109b5b399ee_79x90.png)快捷方式 選擇連接方式、選擇接口類型、定義虛擬PLC、設置IP地址 ![](https://img.kancloud.cn/87/2a/872a425790b29fe17007606f3c03255b_273x424.png) 第三步 PLC程序下載到虛擬PLC控制器中 **模板程序下載:**[鏈接](http://www.ioaol.com/down#One) 在博途中打開S7-1500 PLC模板程序,在PLC屬性設置中設置PLC 的IP ![](https://img.kancloud.cn/c2/c3/c2c372c4185a957c16a5c5105b93edd9_421x240.png =400x250) 點擊選中程序,并點擊下載圖標 ![](https://img.kancloud.cn/1a/73/1a73b284a411f403c3d00e367c5955ad_374x268.png =400x250) 在彈出的“擴展的下載到設備”對話框中,“PG/PC接口的類型”選擇“PNIE”、“PG/PC接口”選擇“Siemens PLCSIM Virtual Ethernet Adapter ”、“接口/子網的連接”選擇PLC實際的接口,單擊“開始搜索”按鈕。 我們使用的是虛擬的1500PLC控制器,在選擇網絡接口時要使用虛擬的以太網接口 ![](https://img.kancloud.cn/db/c1/dbc122aa9d1c88a84165fce0b3b8e9f1_293x251.png =400x250) 裝載程序 ![](https://img.kancloud.cn/1e/1c/1e1c9432bf7b58953832c743d67b586e_345x230.png =400x250) 裝載完成后點擊虛擬的1500?PLC控制器啟動 ![](https://img.kancloud.cn/bf/9d/bf9d95c5dcc558f66f7c785a8c0c5419_365x118.png =400x100) ![](https://img.kancloud.cn/79/14/791445577230800c65ee200418efbdef_371x167.png =400x150) ***** ### **1.2 IOA軟件與PLC連接** 打開IOA軟件,點擊左上角系統欄里的控制器選項 ![](https://img.kancloud.cn/b4/a5/b4a5670884a856f7562e7e30f7d2b7f2_619x93.png =450x100) 從跳出的添加控制器界面點擊右下角添加按鈕 ![](https://img.kancloud.cn/d8/0a/d80a897908caca58dbbf3fbb32c8633b_1087x599.png =450x250) 從跳出的控制器類別界面中,選擇工業PLC 然后從控制器型號中選擇S7_1512_S1 最后點擊確定按鈕,完成控制器添加 ![](https://img.kancloud.cn/08/5c/085c930f44eaa982fde5d0385552b21f_301x531.png =450x500) 從添加的控制器中,輸入通道/IP,端口/波特率,點擊連接 ![](https://img.kancloud.cn/74/8e/748e5b13710826da0541614dfc4febfb_1078x93.png =500x70) 連接成功 ***** ## **2. 西門子虛擬PLCS7-1512控制器的控制** 下面以一個示例進行說明(控制器已完成添加) 首先在IOA軟件中,搭建一個簡單場景,如圖所示 ![](https://img.kancloud.cn/4d/89/4d897f01759ae9c5e6fb516b9f066bc7_516x206.png) 目的用來實現,當切換開關撥到ON時,皮帶線體開始運動 其次使用西門子博圖軟件編寫一個實現相應控制的簡單程序,如圖所示 ![](https://img.kancloud.cn/4b/b9/4bb96d13e4086c13a057cfe13ffb66d6_844x687.png =510x400) 然后根據西門子程序中使用的輸入輸出點IO對IOA場景進行配線,如圖所示 ![](https://img.kancloud.cn/9c/08/9c083018a641490b1eed2d63c64898c3_550x206.png =510x200) ![](https://img.kancloud.cn/3e/39/3e39b6b8c1828cb60981df2f60d92757_1754x886.png =510x200) 然后先使用S7-PLCSIM Advanced V2.0 SP1進行數據設置,如圖所示 ![](https://img.kancloud.cn/4a/30/4a30cd0e7f07152932998d829fae5aef_366x497.png) 然后再對西門子程序進行編譯與下載后,回到IOA場景中,點擊控制器,輸入通道IP地址,點擊右側連接按鈕實現與西門子PLC的連接,如圖所示 ![](https://img.kancloud.cn/46/de/46de859c39dab1f6d64a8eaecb5cb9a2_1079x99.png =550x70) 最后,點擊正上方**三角形狀開始按鈕**即可運行控制。如圖所示![](https://img.kancloud.cn/aa/35/aa35a7724321a60200eb01062860993c_85x70.png) *****
