                ThinkChat2.0新版上線,更智能更精彩,支持會話、畫圖、視頻、閱讀、搜索等,送10W Token,即刻開啟你的AI之旅 廣告

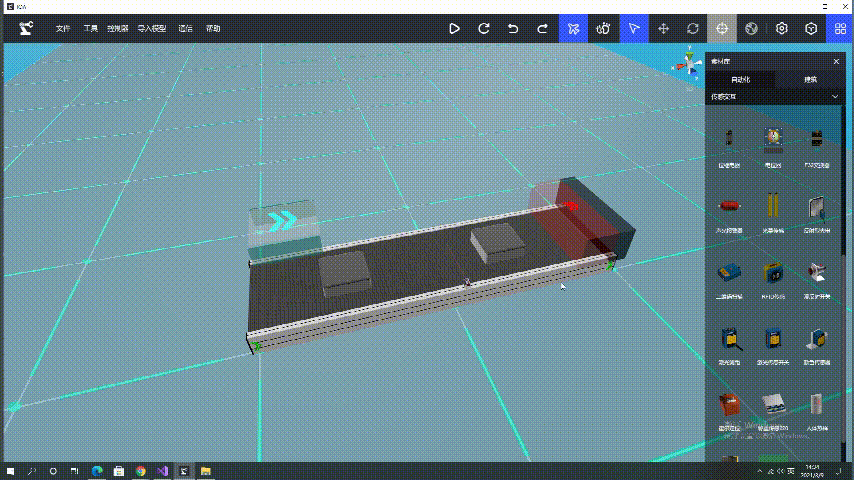

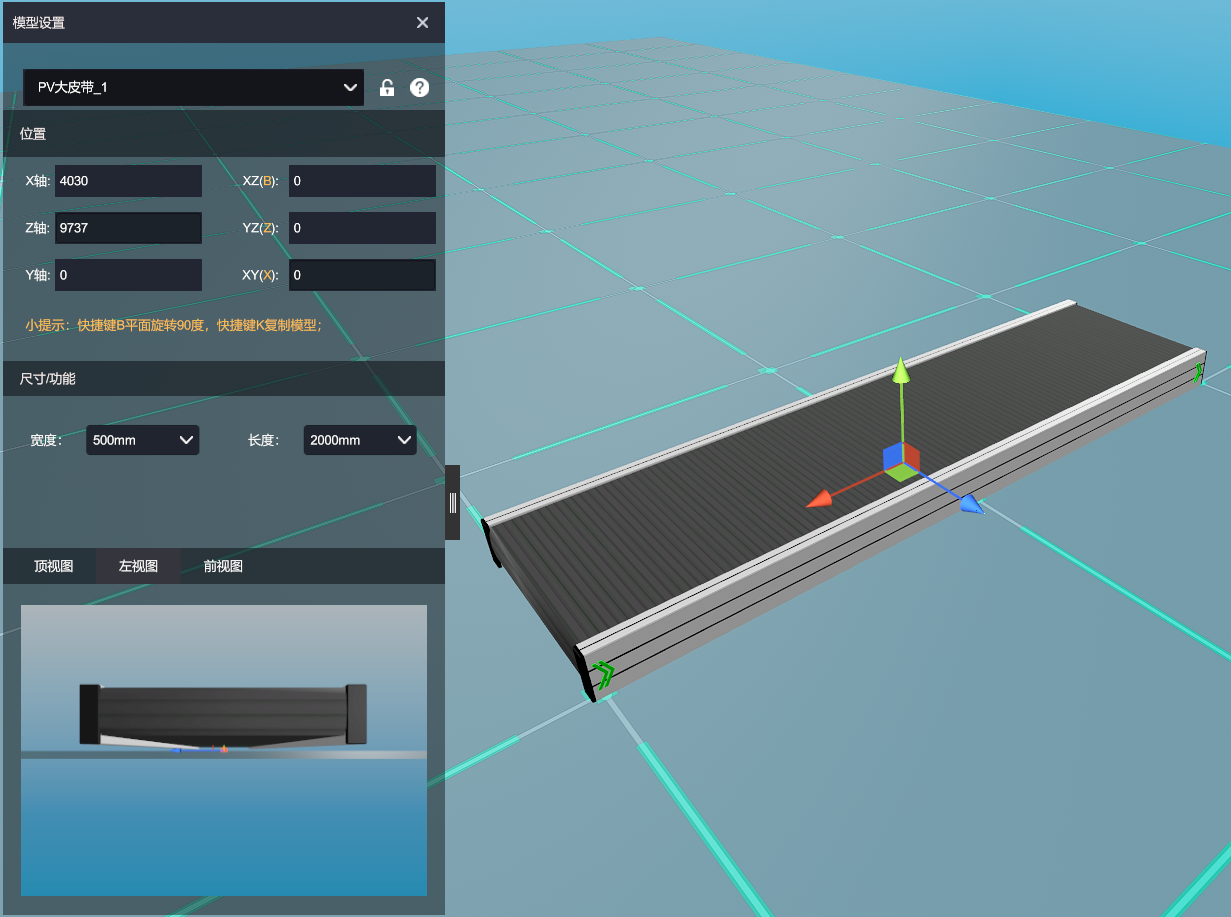

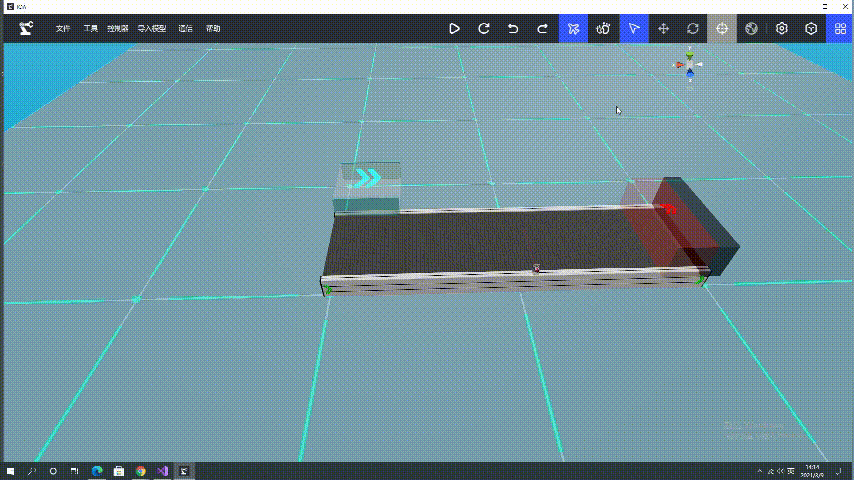

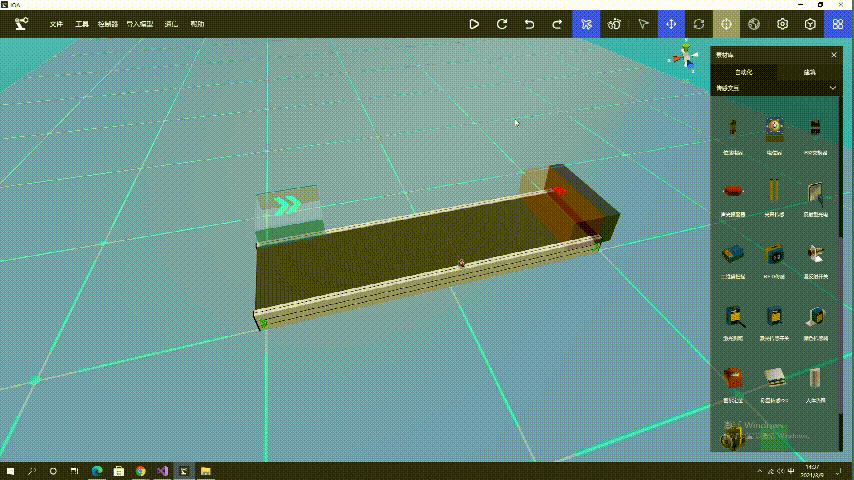

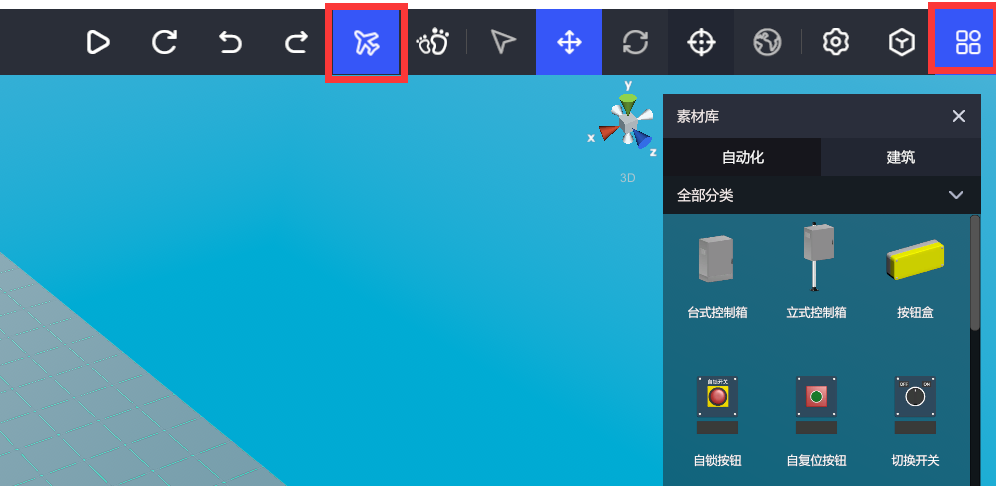

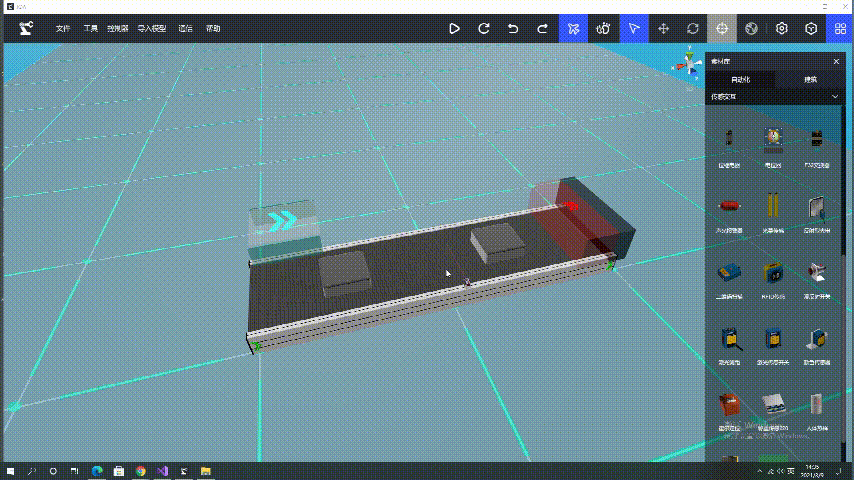

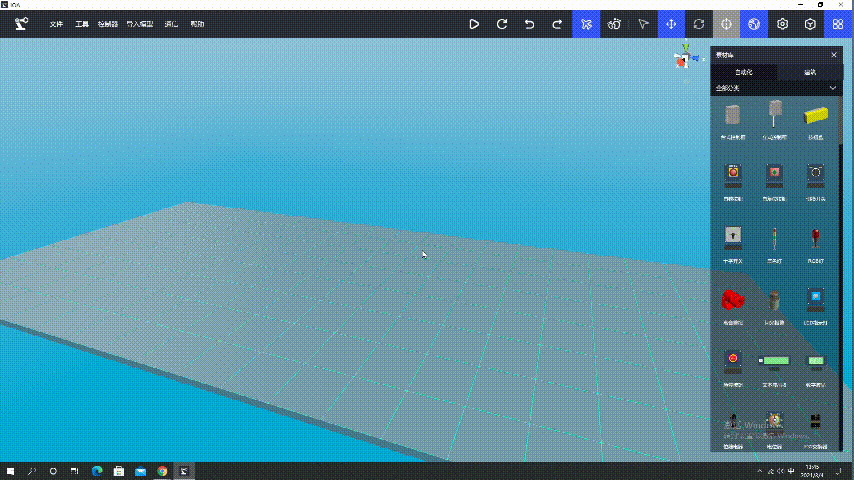

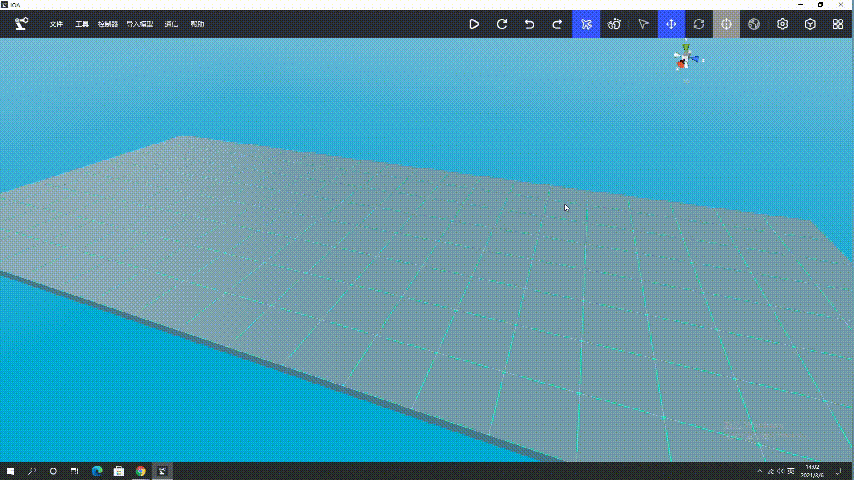

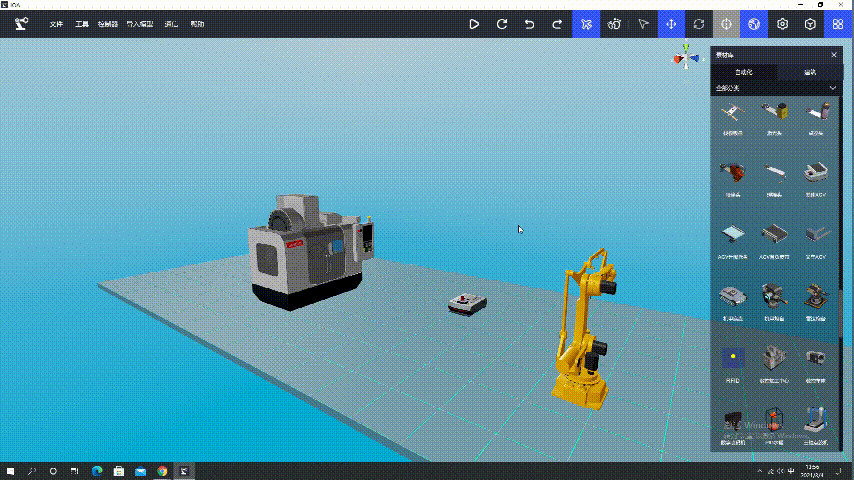

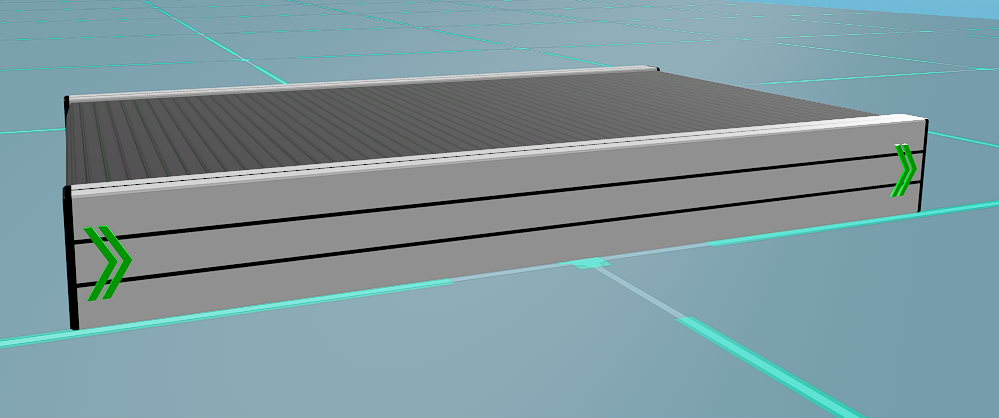

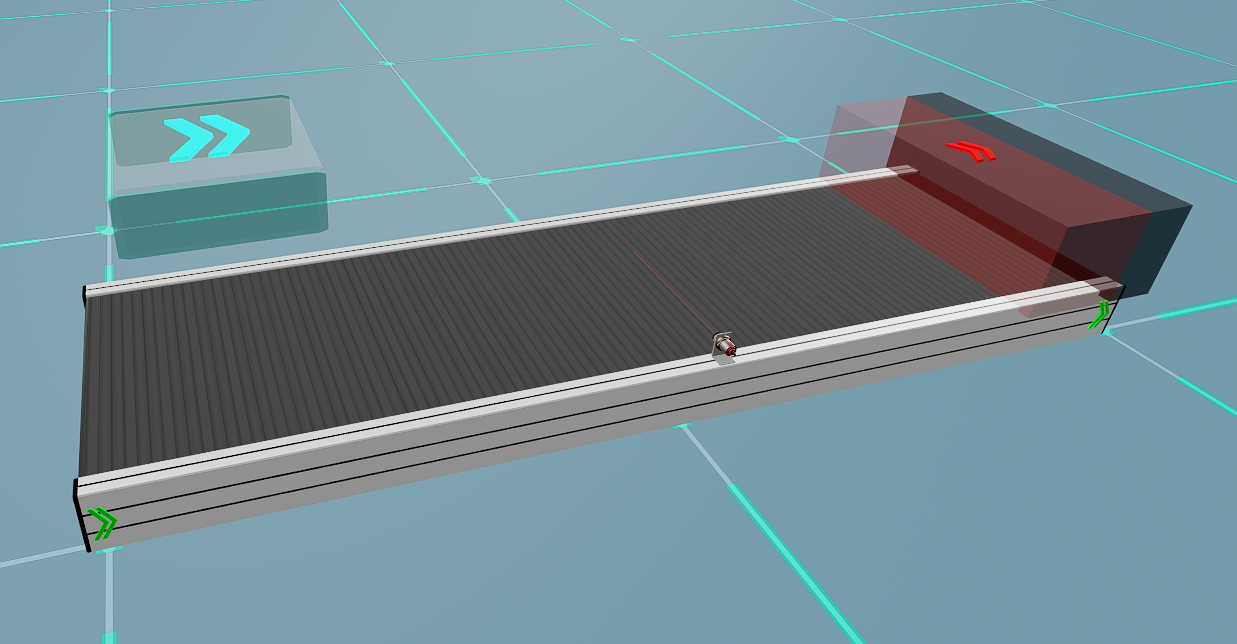

                [TOC] </div><div><br></div><div><br> ## **1、打開場景** 若您想打開已有的IOA場景文件,只需點擊系統欄中“**文件**”,在彈出的菜單中點擊“**打開**”,選擇需要打開的本地場景文件。 ![](https://img.kancloud.cn/e5/9f/e59f397f7d6c341830de6eb7793ae2a9_854x480.gif) IOA官網上傳有大量配備好的場景文件,您可以免費下載使用,也可以繼續拓展這些場景:[工程中心](http://www.ioaol.com/engineering) ***** </div><div><br></div><div><br> ## **2、新建場景** IOA包含大量常見的工業設備零件。您可以新建場景來將完成一個屬于自己的虛擬工廠。 </div><div><br> ### (1) **新建場景** 點擊系統欄中“**文件**”按鈕,在彈出的菜單中點擊“**新建**”,系統彈出“**提示**”窗口,點擊“**是**”,系統將生成一個新的場景文件。 ![](https://img.kancloud.cn/d6/42/d642840d3cae4996299d06ca4fcfa0ac_854x480.gif) ***** </div><div><br> ### (2) **設備的添加** 編輯時,應使用在工具欄上的“**飛行模式**”![](https://img.kancloud.cn/00/da/00dac24eb10997cd3f65ca36101e7493_50x50.png)。如果“**模型庫**”不可見,請單擊右上角的“模型庫”![](https://img.kancloud.cn/f3/dd/f3dd2d9ac3663d634103a33f28eadbdc_50x50.png) 圖標。 ![](https://img.kancloud.cn/52/6b/526b04ac83bc4b6b9dc7a3e111226f1c_996x486.png) 當使用自動化模型庫時:您只需使用鼠標左鍵拖拽模型庫中的設備模型到3D編輯區即可完成設備的添加; 當使用建筑模型庫時:鼠標左鍵點擊建筑模型,然后點擊3D編輯區即可添加,可以對建筑模型可吸附式一個個的快速搭建,點擊鼠標右鍵取消。 </div><div><br> 在這里分別選擇“自動化模型庫”下,“物流傳輸”中的“PV大皮帶”,“機器人”中的“ER3-600+A”以及“建筑模型庫”中的“矮紫模塊”。創建新零件時,它會自動變為選中狀態,拖動選定的零件放在您想要的位置。 ![](https://img.kancloud.cn/cc/57/cc573e7369a78a4e386cd85f6434949e_854x480.gif) 注意到,與大多數其他部件一樣,皮帶線上有一個綠色箭頭指示默認流動方向。 ![](https://img.kancloud.cn/48/9a/489a943c1241db30084ee4c6fa031c73_999x418.png) ***** </div><div><br> ### (3)**模型設置修改** 選中PV大皮帶,單擊工具欄“模型配置”![](https://img.kancloud.cn/63/93/639385d615a18627b1bc2532a87febcc_50x50.png)按鈕,界面彈出“模型設置界面”,能夠對模型進行位置角度、尺寸、性能和三視圖查看等基本操作。 ![](https://img.kancloud.cn/63/9a/639a50115c5a4eac55f7e3e94c155dd1_1231x917.png) 我們這這里修改PV大皮帶的長度為2000mm。 備注: * 模型設置頁碼是在非運行模式下點擊模型設置按鈕打開; * 模型設置多用在3D布局環節之中使用; * 并不是所有模型的尺寸可以更改,每個模型具有其特定的設置選項 * 通過輸入框可改變模型坐標和角度 ***** </div><div><br> ### (4)**完善場景** 在這里我們將使用到導航球 在模型工程搭建的時候,需要頻繁對準和切換,這時候需要用到3D導航球![](https://img.kancloud.cn/a2/95/a29571371aaf7095db1b5dcfedcf1151_100x105.png),可快速切換2D與3D效果,查看各個視角與應用的效果,這個方法在進行場景設計時候非常有效。 ![](https://img.kancloud.cn/55/60/55608d224aac9350c44d0f52d20a04a2_960x540.gif) 我們在場景中添加一個“物料耗材”中的“”幾何模塊生成”,將它的截面大小設置為240*240,顏色為隨機。一個“消失箭頭”,寬度設置為600mm,放置在皮帶線的最右方,用以消失物料。以及一個“漫反射開關”,可以用這個漫反射開關實現計數等功能。如下圖,我們完成一個簡單的物料計數場景。 ![](https://img.kancloud.cn/4f/e4/4fe4f3d948c4519788c521ba79e70de5_1237x644.png) </div><div><br> ### (5) **保存場景** 待您完成場景搭建完成后,點擊系統欄中“**文件**”,在彈出的菜單中點擊“**保存**”,在彈出的“**保存文件**”界面選擇保存位置并命名文件。 ![](https://img.kancloud.cn/a1/df/a1df08c21567b0537cc7d769aedb2d45_854x480.gif) ***** </div><div><br></div><div><br> ## **3、手動調試** 建議您在使用外部控制器(例如PLC)控制場景之前,先對其進行手動測試。這樣,您可以確保場景布局按預期工作。 作為傳感器或執行器的任何部件都至少具有一個控制接口。可以接收三種不同的信號輸入:布爾值用于開/關值,浮點型用于模擬值(實數),以及伺服驅動驅動伺服電機。 在手動控制場景中,您可以手動改變執行器的接口數據,模擬來自控制器的一個值。 使用在第2步中創建的場景,嘗試使用皮帶線運輸產生的物料,當漫反射開關檢測到物料時輸出的DI信號為1。 (1)通過快捷鍵“**F5**”或點擊工具欄“**開始/停止**”![](https://img.kancloud.cn/59/b8/59b879e10dd1d561844d2c97a4f31745_50x50.png)按鈕,切換到“運行”模式。 備注: > 運行模式下能夠對設備進行模擬控制以及虛實連接控制; >停止模式下能夠對設備進行移動旋轉、以及電氣接線配置; (2)單擊工具欄”**顯示控制**“按鈕,顯示模擬控制界面。 (3)點擊編輯區的皮帶線,則顯示PV大皮帶的接口界面,點擊”使能"控制按鈕,打開使能,點擊“速度控制”可改變皮帶線速度。同樣的打開幾何模塊生成的造物使能。查看漫反射開關輸出情況。 ![](https://img.kancloud.cn/e5/9a/e59af20f550247ffa32e9ea2cd56d91d_854x480.gif) </div><div><br></div><div><br> ## **4、控制器控制** 現在,您已經創建了虛擬工廠場景,并完成了手動調試,是時候使用控制器對其進行控制了。首先,您應該了解什么是I/O驅動程序以及如何使用它們。 I/O驅動程序是IOA的內置功能,負責與外部控制器通訊。IOA包含許多I/O驅動程序,每個驅動程序用于一種特定技術。您可以根據要使用的控制器在IOA中選擇一個驅動程序。接下來,配置此驅動程序,以便它知道如何與控制器通訊以及如何從中讀取和寫入I/O。 例如,本教程展示了如何使用西門子S7-1200 PLC。同樣的此處描述的大多數步驟也適用于其他驅動程序。 ![](https://img.kancloud.cn/c7/c8/c7c8c0a212e4138cee23101359d137e9_917x370.png) ***** ### (1) **添加控制器** IOA支持多種控制器,我們以西門子S7-1200控制器為例 點擊系統菜單欄中的“**控制器**”,在彈出的“**添加控制器**”界面點擊“**+添加**”按鈕。 控制器類別選擇“**工業PLC**”,控制器型號為“**S7_1214_S1**”,點擊“**確定**”,即添加完成。 ![](https://img.kancloud.cn/92/a4/92a4d5268e88c668e6d4fe3811b468be_854x480.gif) ***** </div><div><br> ### (2)**配置接線** 添加控制器之后,便可以使用控制器的輸入輸出接口控制模型,我們以PV大皮帶為例: 選中皮帶線,點擊菜單欄“**顯示控制**”按鈕,將顯示PV大皮帶的“**模擬控制**”界面,點擊界面右側的**彈出按鈕**,將S7_1214_S1的輸出點“**Q10.0**”拖拽到PV大皮帶的使能開關處。若想刪除接線,點擊“**×**”號即可 ![](https://img.kancloud.cn/a7/4d/a74d2c3fc5dff0ac184c7508fa9c19e8_854x480.gif) ***** </div><div><br> 設備完成接線,并完成PLC控制程序后,設置為“**運行模式**”并測試PLC邏輯。 具體的各類控制器的控制方法見**虛實仿真教程**
