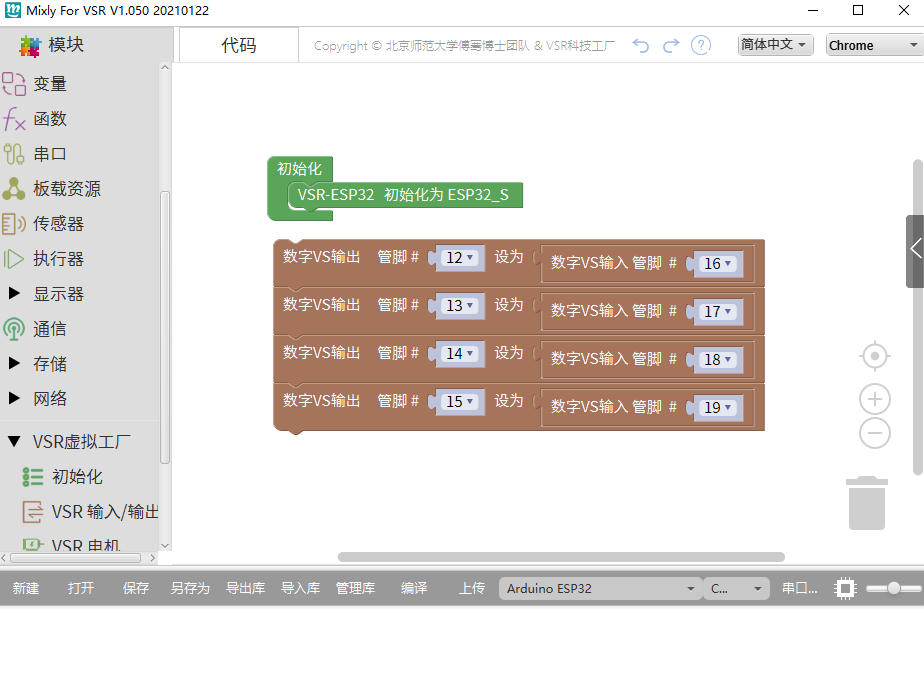

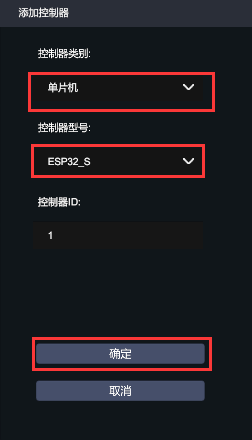

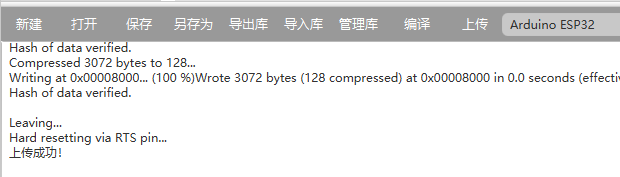

## **1、軟件及工程下載** **mixly For VSR軟件下載** 鏈接：https://pan.baidu.com/s/17mf-Jy1FrrdQOCNUA0Tbdg 提取碼：1234 ## **2、Arduino-uno與IOA的連接與控制**  arduino-uno單片機采用USB串口可與IOA實現虛實仿真控制，可使用mixly圖形化或arduino-IDE編輯代碼調試仿真，需要注意的是在進行下載時候需要先斷開與IOA的連接再進行下載調試代碼。 ### **2.1、Mixly燒錄程序** 將Arduino-uno開發板通過USB線連接到電腦，第一次連接需要安裝驅動。打開“mixly For VSR_20210122\arduino\drivers\CH341SER-Driver”目錄下的“SETUP.EXE”即可安裝驅動程序。 下面以一個簡單的燈光控制為例： 打開Mixly For VSR。如圖所示  選擇Arduino ESP32開發板，和開發板對應的端口號。 從“VSR虛擬工廠”中拖出初始化“ESP32_S初始化”模塊  再從“VSR輸入輸出”中拖出下面的代碼  點擊上傳，等待程序上傳到單片機  ### **2.2、ESP32連接到IOA** 打開IOA軟件，點擊左上角系統欄里的控制器選項  從跳出的添加控制器界面點擊右下角添加按鈕 添加一個單片機控制器ESP32_S,并確定  添加完控制器后，點擊連接，注意端口號是否正確。 ### **2.3、簡易場景搭建** 在場景中加入RGB燈，切換開關，十字轉換開關  將RGB燈接線  切換開關接線  十字轉換開關接線  ## **3、仿真運行** 接線完成后就可以按F5 開始仿真運行了，
