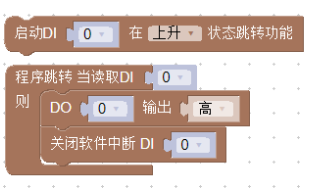

## Py-Teach圖形化開發 ## IO輸出操作 **圖形模塊**： > **功能**：控制虛擬IO口輸出高/低電平。 **說明**：`digital_VSR_Write(pin, val)`pin: 引腳編號0-31；val: 寫入值 0或1。 **示例**: ``` mod_client.digital_VSR_Write(0,0) ``` *** ## IO輸入引腳讀取 **圖形模塊**： > **功能**：讀取虛擬IO口輸入電平。 **說明**：`digital_VSR_Read(pin, val)`pin: 引腳編號0-31。 **示例**: ``` mod_client.digital_VSR_Read(0,0) ``` *** ## 軟IO中斷操作 ### 功能解釋 **圖形模塊**： 定義中斷回調函數 > 配置軟中斷并開啟 > 關閉軟中斷 > **功能**：該組操作函數為:（1）開啟某IO引腳為輸入狀態并檢測中斷；（2）、當該IO引腳發生中斷自動執行某函數；（3）、關閉某IO引腳中斷功能。 **開啟IO軟中斷**： `digital_VSR_AttachInterrupt(pin,func,mode)`設置軟中斷Pin:中斷管腳0-31;func:中斷回調函數;mode:中斷模式mod_client.RISING上升沿mod_client.FALLIN下降沿mod_client.CHANGE 改變。 **關閉IO軟件中斷**： `digital_VSR_InterruptDisable(pin)`關閉引腳軟中斷。pin:引腳編號0-31。 ### 示例 > *** ``` #定義VSR_AttachPinInterrupt_fun_0函數，執行中斷任務 def VSR_AttachPinInterrupt_fun_0(): # 觸發中斷后1管腳輸出高電平 mod_client.digital_VSR_Write(1,1) #關閉0管腳軟中斷 mod_client.digital_VSR_InterruptDisable(0) #開啟IO引腳0軟中斷，上升沿觸發，調用VSR_AttachPinInterrupt_fun_0()函數 mod_client.digital_VSR_AttachInterrupt (0,VSR_AttachPinInterrupt_fun_0,mod_client.RISING) ``` *** ## 模擬量輸出控制 **圖形模塊**： > **功能**：控制單片機寄存器模擬量輸出至虛擬模型，如操作速度、大小等變量控制。 **說明**：`Float32_Write(pin,val)`向虛擬模擬量輸出口。pin:模擬量引腳，0-7；val:模擬量值。 ``` mod_client.Float32_Write(0,0) ``` *** ## 模擬量輸入讀取 **圖形模塊**： > **功能**：讀取虛擬世界的模擬量反饋，如旋鈕開關，坐標數據等； **說明**：`Float32_Read(pin)`讀取虛擬模擬量。pin:模擬量引腳0-7；返回模擬量值。 ``` mod_client.Float32_Read(0) ``` *** ## 虛擬伺服電機速度控制 **圖形模塊**： > **功能**：設置某M電機的轉動速度值為當前值，0~100； **說明**：`Set_ServoSpeed(motor,peed)`設置電機速度。motor:伺服電機編號，0-7；speed:給定轉速。 ``` mod_client.Set_ServoSpeed(0,0) ``` *** ## 虛擬伺服電機位置控制 **圖形模塊**： > **功能**：設置某M電機要達到的執行位置，輸入值為浮點數float32； **說明**：`Set_ServoPos(motor,pos)`設置電機位置。motor:伺服電機編號，0-7；pos:給定位置坐標。 ``` mod_client.Set_ServoPos(0,0) ``` *** ## 讀取虛擬電機位置值 **圖形模塊**： > **功能**：讀取某M電機當前的位置坐標值； **說明**：`Get_ServoPos(motor)`讀取電機坐標。motor:伺服電機編號，0-7；返回電機位置坐標。 ``` mod_client.Get_ServoPos(0) ``` *** ## 等待電機執行完成上一個動作 **圖形模塊**： > **功能**：阻塞線程，等待該M電機執行并達到目標位置pos點。 **說明**：`WaitFinish_ServoPos(motor)`等待電機運行結束。motor:伺服電機編號0-7。 ``` mod_client.WaitFinish_ServoPos(0); ``` ## 設置四軸機器人運行速度 **圖形模塊**： > **功能**：設置四軸碼垛類型機器人的運行速度值。 **說明**：`Set_R4Speed(speed)`speed:運行速度。 ``` mod_client.Set_R4Speed(0) ``` *** ## 四軸器人單軸動作 **圖形模塊**： > **功能**：設置四軸碼垛機器人某一個關節軸運行到某一點動作； **說明**：`Set_R4SerialPos(motor, pos)`motor：軸編號，0-3；pos:運動位置。 ``` Set_R4SerialPos(0, 0) ``` *** ## 四軸器人本體動作 **圖形模塊**： > > **功能**：設置四軸碼垛機器人四個軸聯動運行到某一個姿態點； **說明**：`Set_R4Pos(pos1, pos2, pos3, pos4)`pos1, pos2, pos3, pos4四個軸的運動位置。 ``` Set_R4Pos(pos1, pos2, pos3, pos4) ``` *** ## 獲取四軸碼垛機器人某軸的位置值 **圖形模塊**： > **功能**：獲取該機器人某一個軸的位置角度值； **說明**：`Get_R4Pos(motor)`返回軸位置角度值；motor：軸編號0-3。 ``` mod_client.Get_R4Pos(0) ``` *** ## 等待四軸碼垛機器人上一個動作執行完畢 **圖形模塊**： > **功能**：等待該動作完全執行完畢，才進行下面的代碼運行（中斷除外）； **說明**：`WaitFinish_R4()` ``` mod_client.WaitFinish_R4() ``` ## 設置六軸機器人運行速度  ## 設置六軸機器人動作  ## Py-Teach 通用示教器搬運案例教程 **工具：** 1、IOA4.0 2、Py-Teach虛擬示教器 **概述:** 本案例是通過在虛擬工廠中添加兩條傳輸線AB,并添加一臺六軸機器人，通過機器人示教器編程示教實現從A線體吸取物體搬運放至B線體。 鏈接：https://pan.baidu.com/s/1nwfgAl0Gb6rXOBgR07s50A 提取碼：1234
