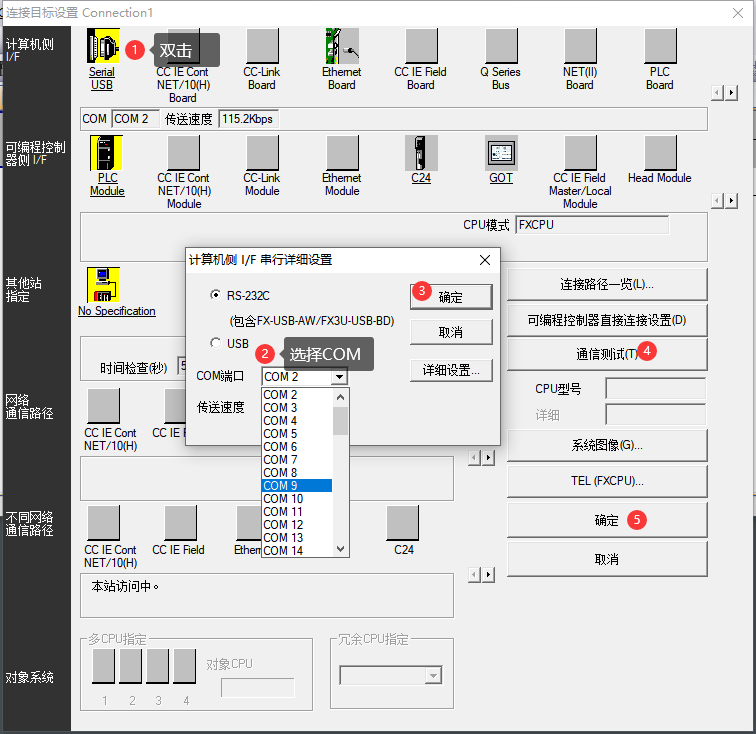

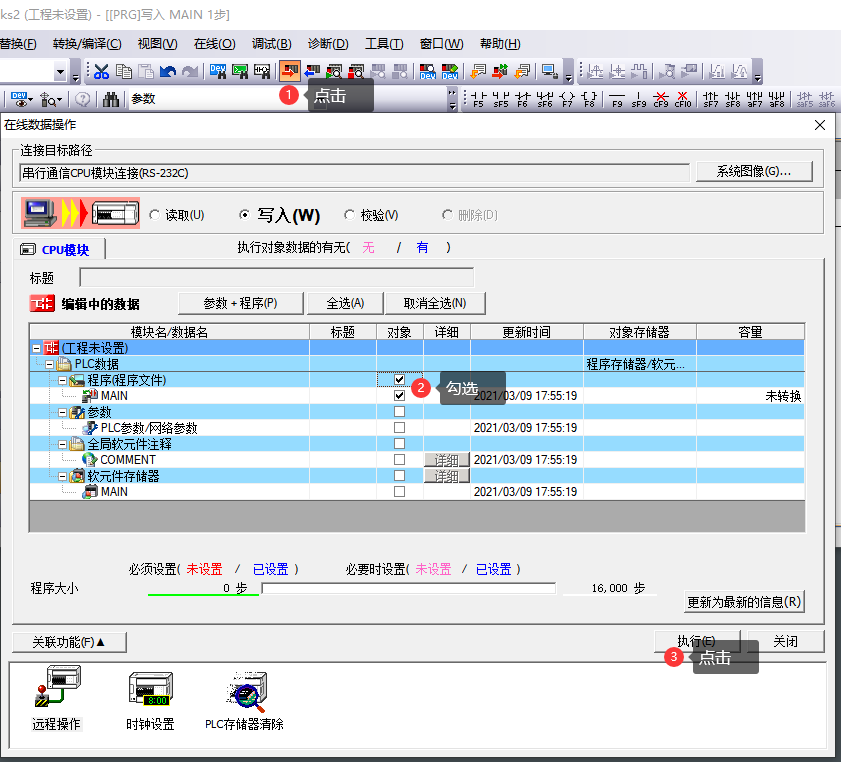

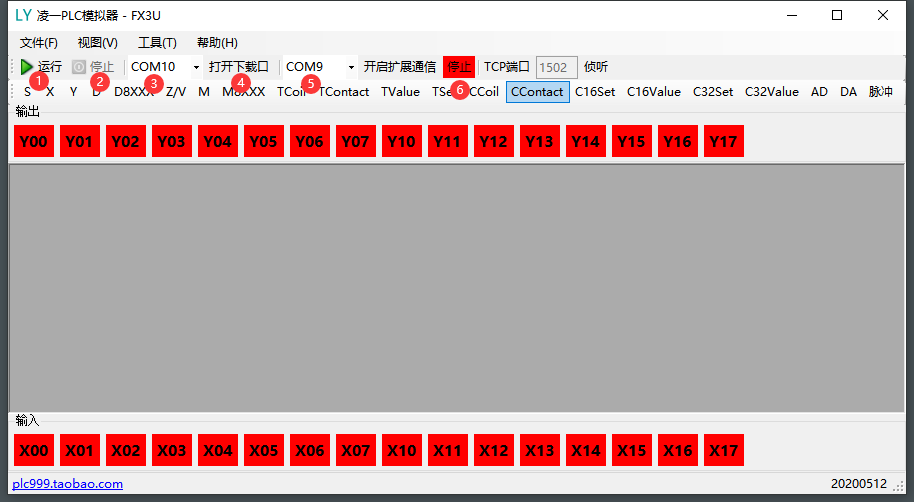

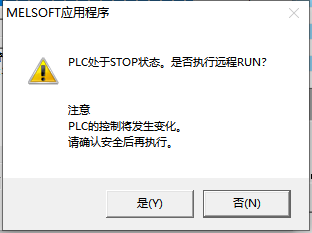

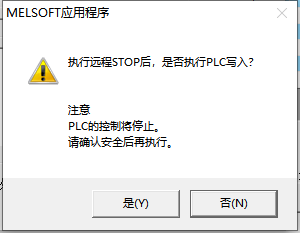

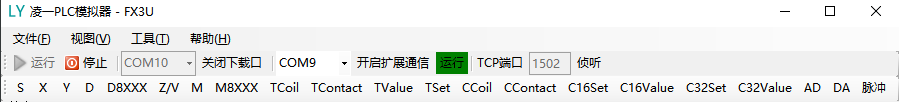

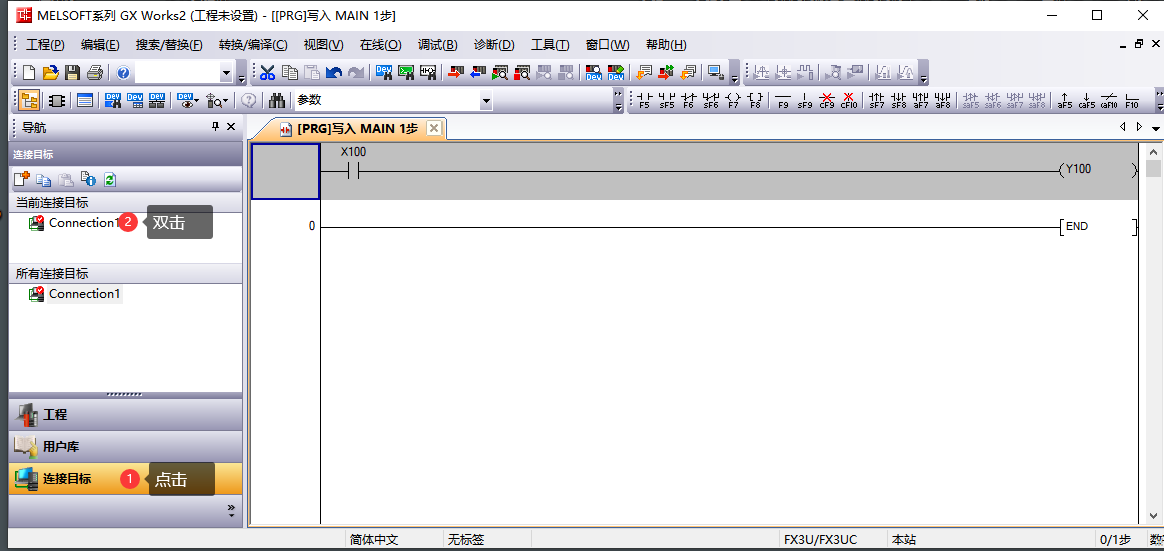

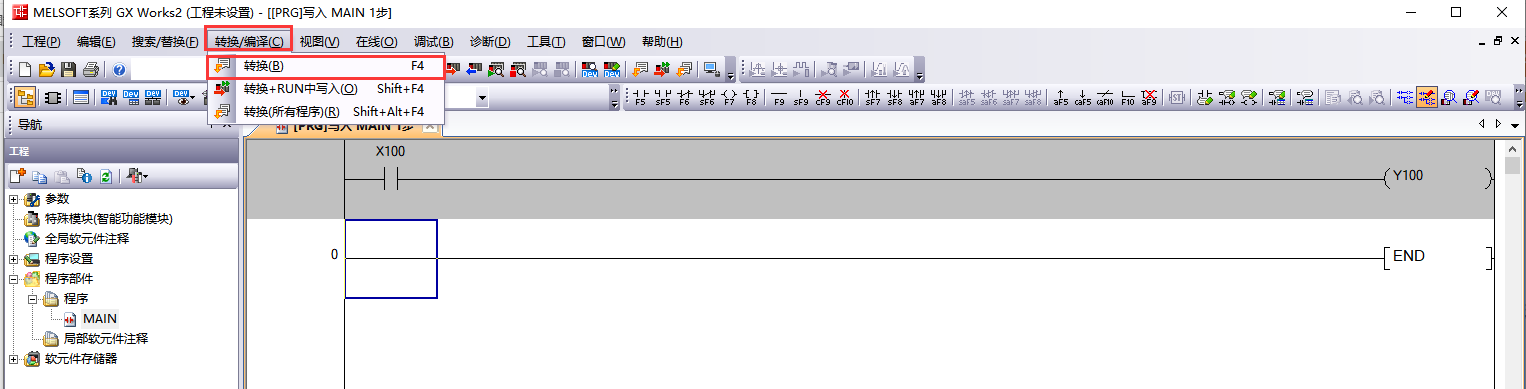

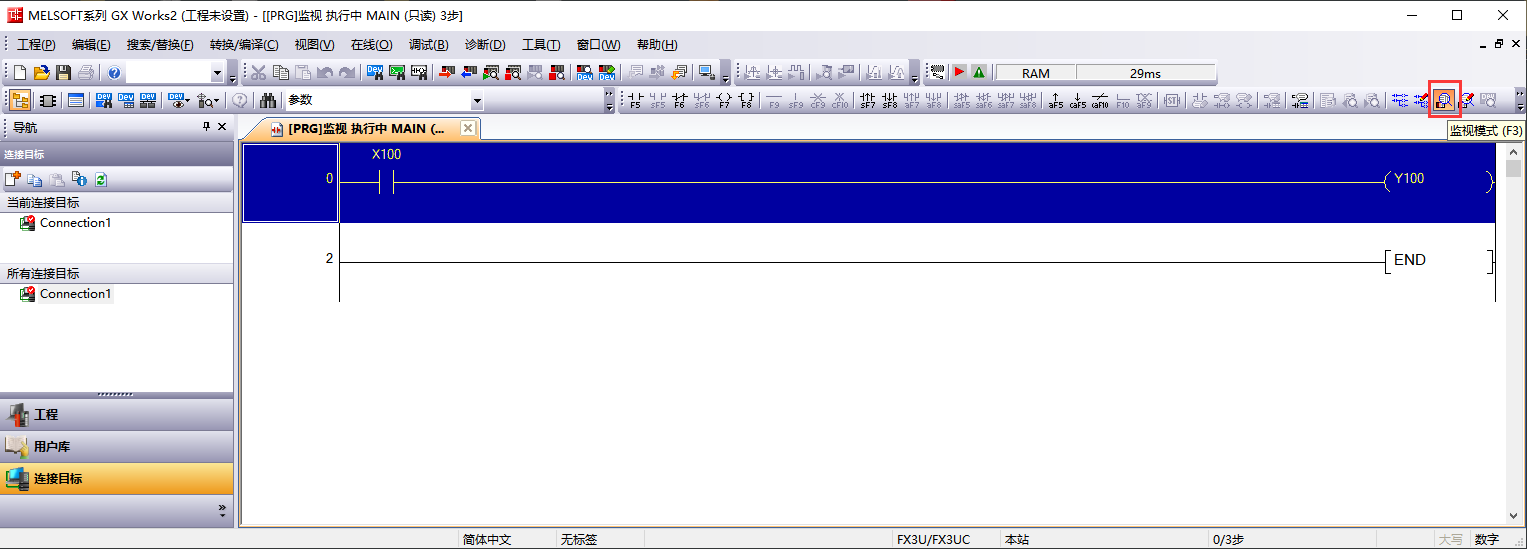

[TOC] ## **概述** 三菱PLC仿真器需要用到以下兩款軟件：PLC模擬器與 GX Works2 軟件  模擬器與 GX Works2 軟件是本IOA產品與三菱PLC仿真調試的必要軟件 模擬器與 GX Works2 軟件通過串口進行通信，串口可以是實際的物理串口，或者可以通過第三方虛擬串口軟件創建一對串口來直接通信。 我們這里介紹一款第三方的虛擬串口軟件“VSPD”的使用創建方法。 **虛擬串口安裝方法：** 1.首先運行 vspd.exe 進行安裝 2.安裝完畢后，拷貝 Cracked 目錄下的所有文件到安裝目錄下，覆蓋原文件即可完成安裝。  ** 虛擬串口創建方法：** 1.雙擊圖標剛安裝的虛擬串口（如提示注冊表示破解過程有問題，請重新破解）  2.在打開的界面中添加虛擬串口對  3.創建完畢后，關閉虛擬串口軟件即可（以后可直接使用已創建的虛擬串口對，無須每次都創建） 4.PLC 模擬器軟件中選擇虛擬串口對中的一個，在 GX Works2 軟件中選擇另一個串口即可實現通信。如上圖配置中，我們可以在 PLC 模擬器軟件中選擇 COM10，GX Works2 軟件中選擇 COM9 即可實現 PLC 的下載、監視等功能。 下面對這兩款軟件的具體使用進行介紹 ## **1. PLC模擬器** 在安裝了這兩款軟件后，我們雙擊打開PLC模擬器 打開后界面如下  我們主要對圖中的幾個序號位置進行設置 （1）點擊運行，即可啟動運行 （2）運行后，點擊停止，即可結束運行 （3）模擬器帶 2 個通信口，分別是下載口和擴展通信口，用戶根據實際電腦上的串口選擇對應的串口號（務 必要打開）。運行前要設置此下載口，此圖中下載口為COM10 （4）運行前要點擊打開下載口 （5）為 GX Works2 中通信口，運行前要設置此通信口，此處為COM9 （6）此處顯示運行或停止狀態 設置完成后如圖，不要關閉此軟件！！！  只要串口連接正常，之后所有的 PLC 下載以及監視等過程均與實際 PLC 操作一致。 ***** ## **2. GX Works2** PLC模擬器打開設置完成后，再雙擊圖標，進入到三菱程序編寫軟件，如圖  按下圖新建程序項目   出現下圖所示界面，完成新建，可以編程  編程完后，按F4進行轉換或從下圖菜單欄找到轉換（必須進行）  與PLC模擬器進行通信連接  在彈出的界面設置  通信測試連接成功  準備對PLC程序進行寫入  在跳出的界面點擊是   最后如圖，并點擊關閉  打開監視模式  *****
