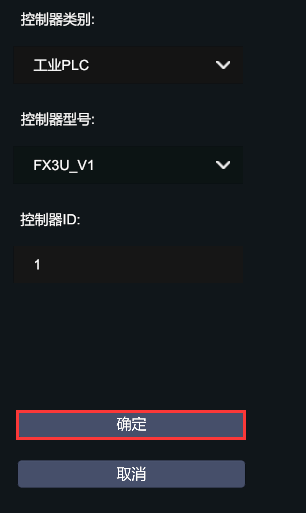

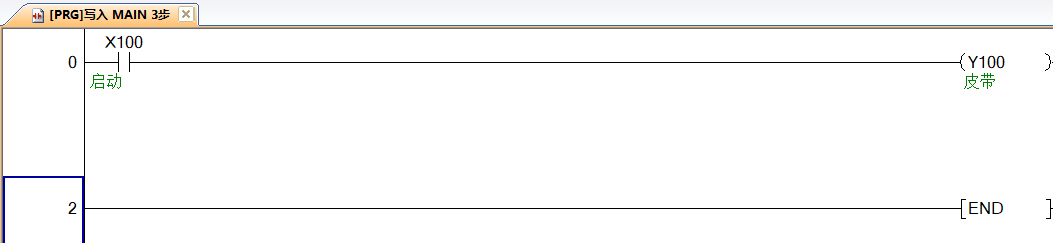

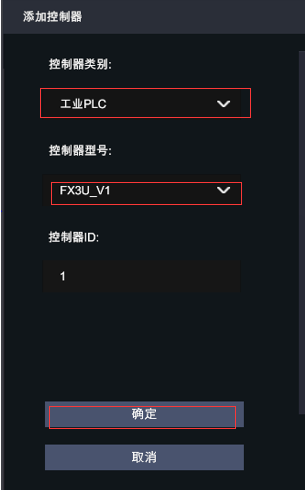

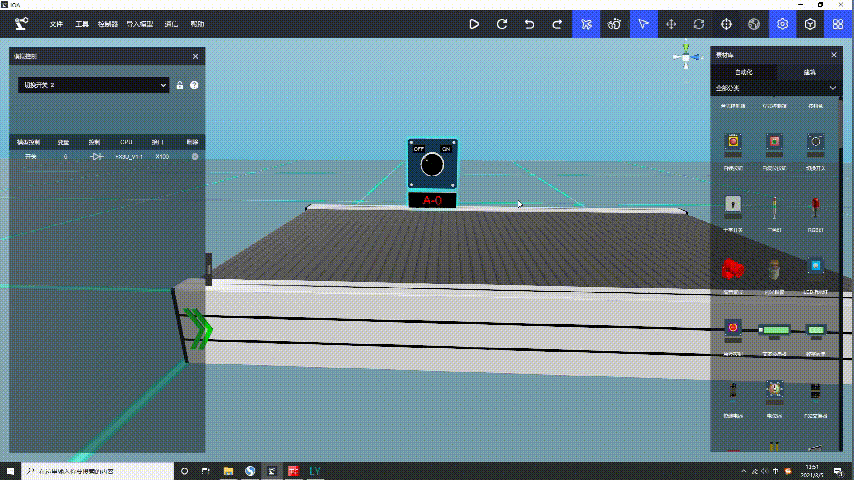

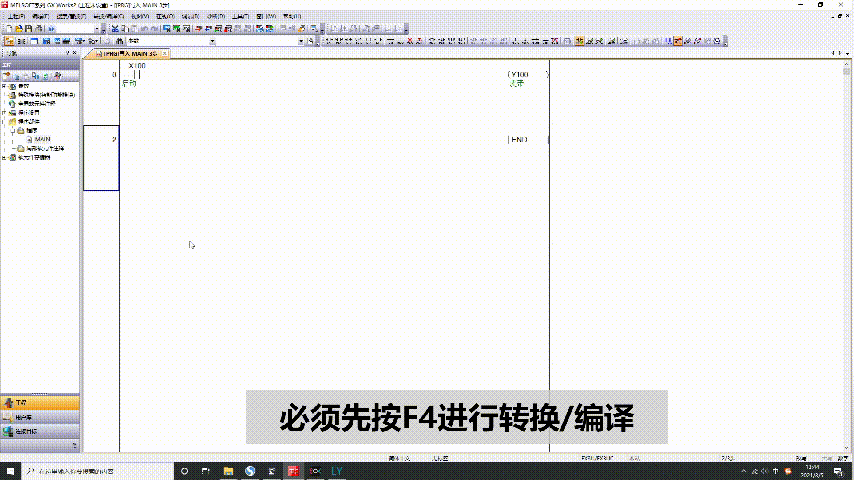

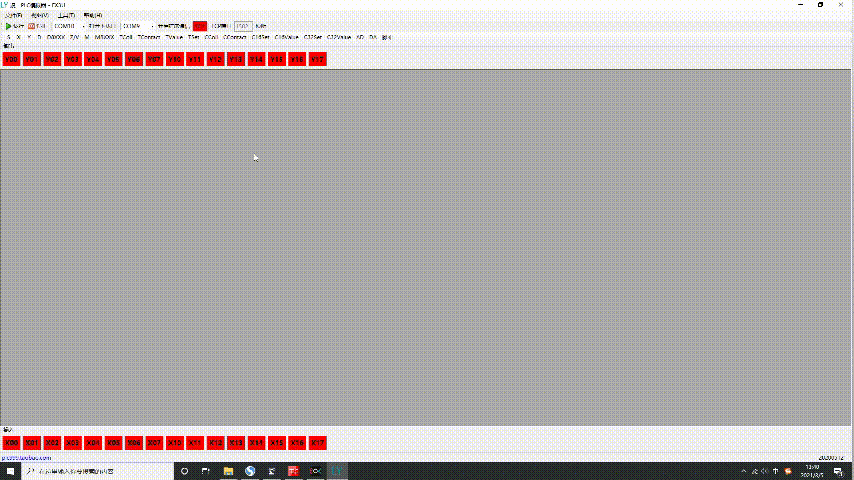

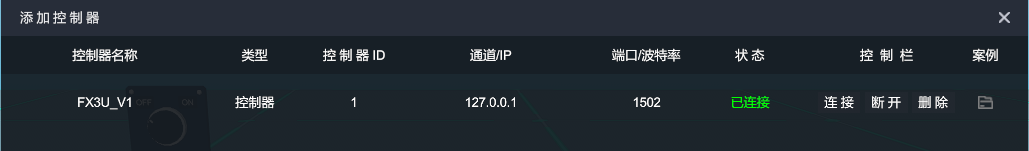

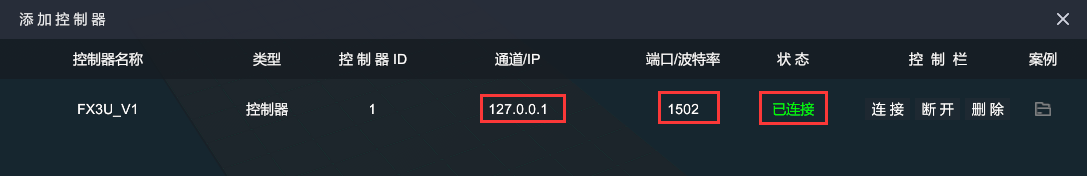

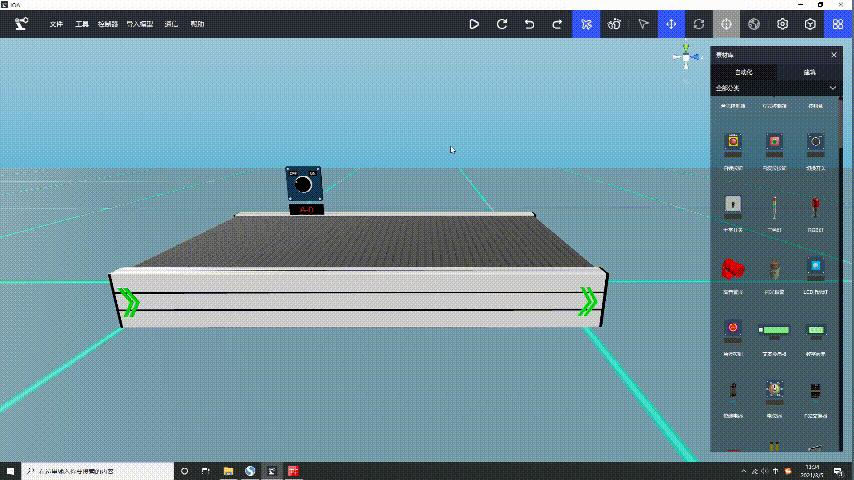

[TOC] ## **1. IOA軟件與三菱虛擬PLC連接** 打開IOA軟件，點擊左上角系統欄里的控制器選項 從跳出的添加控制器界面點擊右下角添加按鈕 從跳出的控制器類別界面中，選擇工業PLC  然后從控制器型號中選擇FX3U_V1  最后點擊確定按鈕，完成控制器添加  從添加的控制器中，輸入通道/IP，端口/波特率，點擊連接  連接成功 ***** ## **2. 三菱虛擬PLC控制器的控制** 下面以一個示例進行說明（控制器已完成添加） 首先在IOA軟件中，搭建一個簡單場景，如圖所示 目的用來實現，當切換開關撥到ON時，皮帶線體開始運動 其次使用三菱軟件 GX Works2 編寫一個實現相應控制的簡單程序，如圖所示  然后根據三菱控制程序中使用的輸入輸出點IO對IOA場景進行配線，如圖所示 然后先打開 PLCSimulator 軟件進行數據設置，如圖所示 其次對三菱程序進行轉換/編譯（按F4）與下載連接，如圖所示 再回到IOA場景中，點擊控制器，輸入端口號，點擊右側連接按鈕實現與三菱PLC的連接，如圖所示  最后，點擊正上方**三角形狀開始按鈕**即可運行控制。如圖所示 *****
