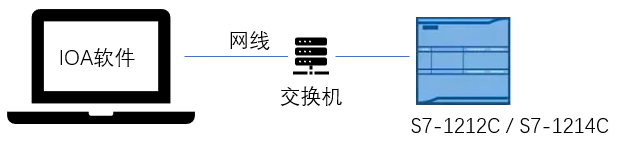

## 說明 本節課講述如何通過IOA連接至實體的西門子S7-1200系列控制器； >使用的PLC編程軟件為西門子博圖軟件，版本為TIA Portal V15。 >虛擬工廠軟件為IOA，版本為V5.0以上。 >IOA軟件與西門子s7-1200的PLC接口數量如下： * 32個DI輸入口 * 32個DO輸出口 * 4個32位浮點型輸入 * 4個32位浮點型輸出 * 4個電機步進 / 伺服控制（S7-1212為3個） >IOA與實體S7-1214仿真教程視頻[（點擊跳轉播放）](https://www.bilibili.com/video/BV1EZ4y1B79Z?share_source=copy_web) ******************* ## IOA與實體S7-1200系列控制使用步驟： ### 第一步：將S7-1200控制器鏈接電腦 IOA與實體PLC的鏈接方法為，僅需要網線鏈接，確保在同一個局域網連接即可； >**備注：** IOA與PLC鏈接需要在標準的模板工程之下編輯，對應的PLC模板工程如下表所述： > 西門子S7-1200系列PLC的編程采用博圖軟件編程，推薦采用博圖V15軟件，其對應工程模板如下： | 控制器型號 | 博圖軟件安裝 | 工程下載 | | --- | --- |--- | | S7-1212C | [博圖V15](https://pan.baidu.com/s/1SliuSbTn93IjtnJg2s-tIg) 提取碼：1234 | [工程](//down.ioaol.cn/004C463D1B91000A) | | S7-1212C | [博圖V16]() 提取碼：1234 | [工程](https://pan.baidu.com/s/1o7YlEaLpENAremxhs0pUuA?pwd=1234) | | S7-1214 | [博圖V15](https://pan.baidu.com/s/1SliuSbTn93IjtnJg2s-tIg) 提取碼：1234 |[工程](//down.ioaol.cn/004C463CA3F80008) | | S7-1214 | [博圖V16]() 提取碼：1234 |[工程](https://pan.baidu.com/s/1o7YlEaLpENAremxhs0pUuA?pwd=1234) | >備注：IOA與西門子PLC實體控制仿真注意事項如下 >* IOA軟件中與實體PLC可進行32個IO接口及模擬量接口仿真，實體控制器接入僅需要CPU即可，不需要實際安裝IO模塊； >* 需要按照該手冊的工程模板中，使用博圖軟件進行PLC的軟件程序的編寫； ***** ### 第二步，通過IOA鏈接PLC實現虛實信號仿真 >* 備注：以S7-1214C為例 打開IOA軟件，點擊左上角系統欄里的控制器選項；  從面板中選擇添加控制器，添加控制器為S7-1214-S1   最后點擊確定按鈕，完成控制器添加。 從添加的控制器中，輸入通道/IP，端口/波特率，點擊連接 >* 備注：波特率為固定，其中IP為實體PLC的IP地址，根據S7-1200控制器的IP地址填寫； 輸入后，點擊鏈接：  連接成功 ***** ## 示例：PLC信號與IOA控制 下面以一個示例進行說明（控制器已完成添加） 首先在IOA軟件中，搭建一個簡單場景，如圖所示  目的用來實現，當切換開關撥到ON時，皮帶線體開始運動 其次使用西門子博圖軟件編寫一個實現相應控制的簡單程序，如圖所示  然后根據西門子程序中使用的輸入輸出點IO對IOA場景進行配線，如圖所示  最后，點擊正上方**三角形狀開始按鈕**即可運行控制。如圖所示 *****
