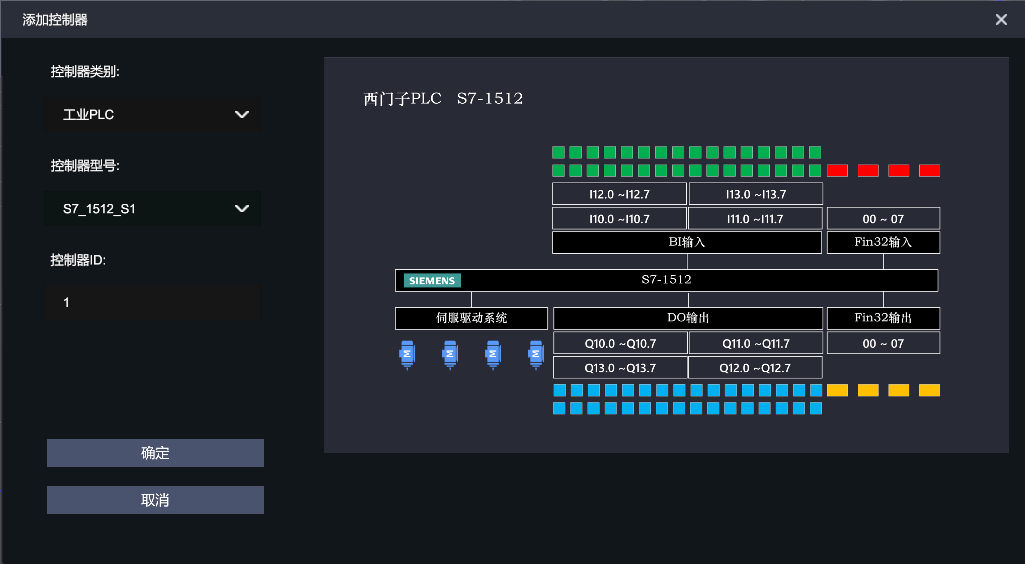

## 說明 本節課講述如何通過IOA連接至**虛擬**的西門子S7-1500系列控制器； >* 使用的PLC編程軟件為西門子博圖軟件，版本為TIA Portal V15； >* 虛擬工廠軟件為IOA，版本為V5.0以上； [博圖V15軟件下載；](https://pan.baidu.com/s/1SliuSbTn93IjtnJg2s-tIg) [博圖V16軟件下載；](https://pan.baidu.com/s/1o7YlEaLpENAremxhs0pUuA?pwd=1234)提取碼：1234 >虛擬S7-1500仿真控制工程如下，點擊下載： | CPU | S7-1511 | 虛擬S7-1512 | | --- | --- |--- | | 博圖V15 | [工程案例](//down.ioaol.cn/004C463C72DA0007) | [工程案例](//down.ioaol.cn/004C463C2FBC0006) | | 博圖V16 | [工程案例](//down.ioaol.cn/004C463C72DA0007) | [工程案例](//down.ioaol.cn/004C463C2FBC0006) | 除以上表格所述，實體S7-1500控制器與虛擬仿真與控制方法完全一致； >IOA與虛擬S7-1512仿真教程視頻[（點擊跳轉播放）](https://www.bilibili.com/video/BV1ET4y1i7BL?share_source=copy_web) >IOA與虛擬S7-1511仿真教程視頻[（點擊跳轉播放）](https://www.bilibili.com/video/BV1Er4y1q7BK?share_source=copy_web) ******************* ## **仿真步驟說明** ### **第一步：建立虛擬S7-1500控制器** **1、設置電腦虛擬網口的IP地址** 電腦安裝了“S7-PLCSIM Advanced V2.0 SP1”軟件后，會自動生產一個虛擬的以太網接口“Siemens PLCSIM Virtual Ethernet Adapter” 1.打開PLC虛擬控制器以太網2狀態窗口，點擊屬性 2.更改IP地址，與PLC網卡在同一網段，更改完成后，確認退出即可  操作步驟同上，電腦也要保證該以太網IP地址與PLC網卡在同一網段。   注意：Siemens PLCSIM Virtual Switch需要選中 **2、 打開虛擬1500PLC控制軟件并設置** 打開快捷方式 選擇連接方式、選擇接口類型、定義虛擬PLC、設置IP地址  **3、 案例程序包下載到虛擬PLC控制器中** 案例程序包為說明中所述； 在博途中打開S7-1500 PLC模板程序，在PLC屬性設置中設置PLC 的IP  點擊選中程序，并點擊下載圖標  在彈出的“擴展的下載到設備”對話框中，“PG/PC接口的類型”選擇“PNIE”、“PG/PC接口”選擇“Siemens PLCSIM Virtual Ethernet Adapter ”、“接口/子網的連接”選擇PLC實際的接口，單擊“開始搜索”按鈕。 我們使用的是虛擬的1500PLC控制器，在選擇網絡接口時要使用虛擬的以太網接口  裝載程序  裝載完成后點擊虛擬的1500?PLC控制器啟動   ***** ### 第二步，通過IOA連接PLCSIM 打開IOA軟件，點擊左上角系統欄里的控制器選項  從跳出的添加控制器界面點擊右下角添加按鈕   從跳出的控制器類別界面中，選擇工業PLC，然后從控制器型號中選擇S7_1512_S1 最后點擊確定按鈕，完成控制器添加，從添加的控制器中，輸入通道/IP，端口/波特率，點擊連接 連接成功 *****
