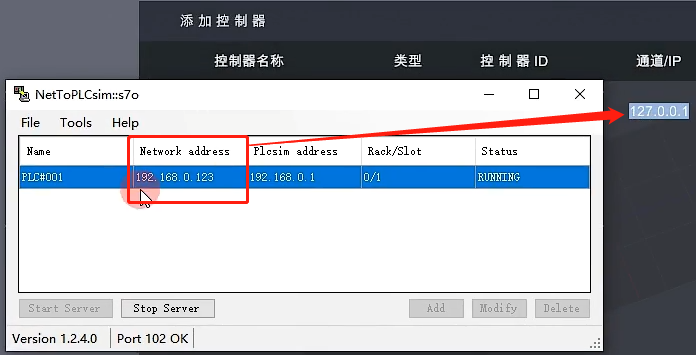

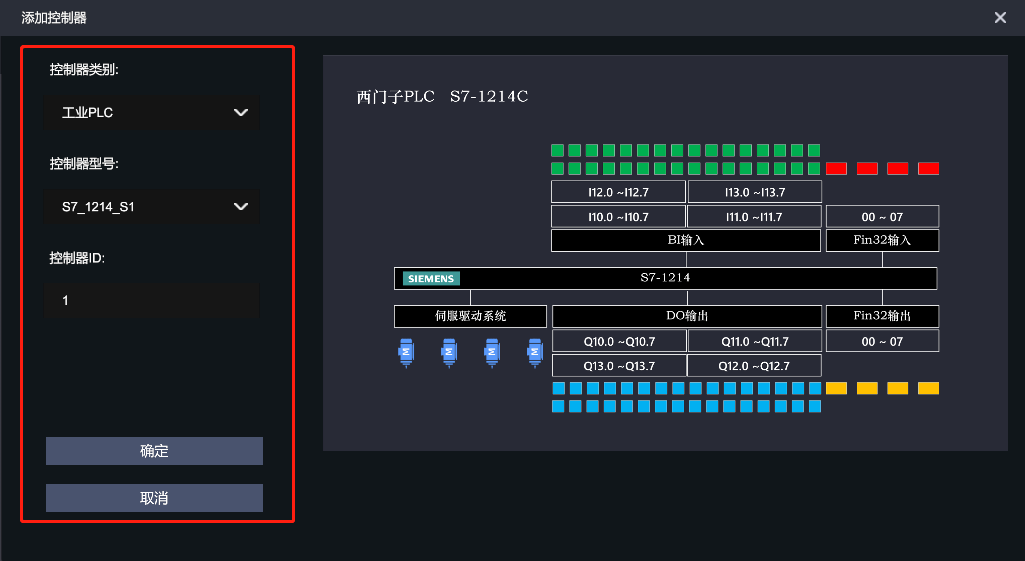

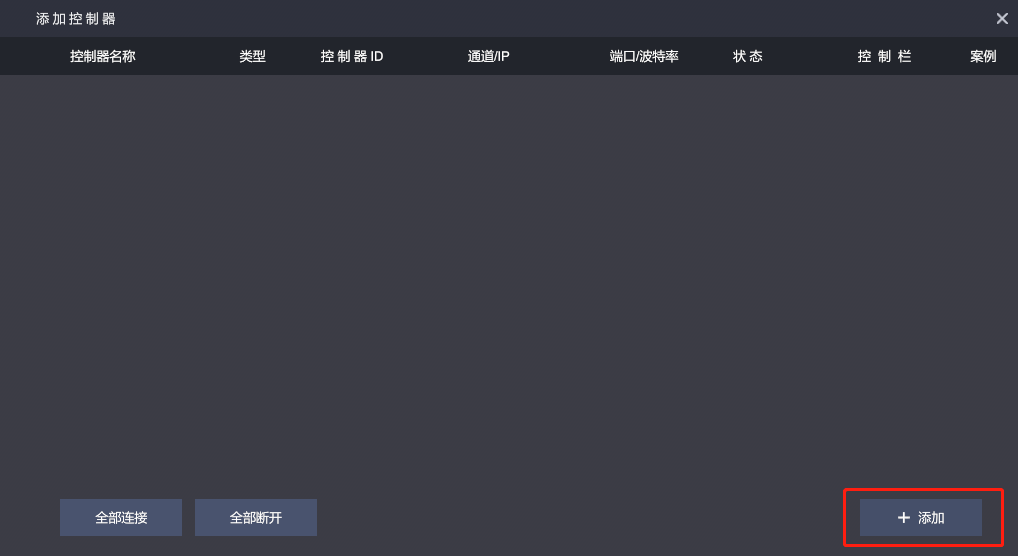

## 說明 本節課講述如何通過IOA連接至**虛擬**的西門子S7-1200系列控制器； >使用的PLC編程軟件為西門子博圖軟件，版本為TIA Portal V15； >虛擬工廠軟件為IOA，版本為V5.0以上；  >虛擬S7-1200與實體控制器的仿真區別如下表所述： | 控制模塊 | 實體S7-1200 | 虛擬S7-1200 | | --- | --- |--- | | 方式 | 實體接入 | PLCSIM接入 | | 編程 | 博圖V15 | 博圖V15 | | IO | 32個IO | 32個IO | | 步進/伺服 |有 | 無| 除以上表格所述，實體S7-1200與虛擬仿真與控制方法完全一致； >IOA與虛擬S7-1214仿真教程視頻[（點擊跳轉播放）](https://www.bilibili.com/video/BV1zZ4y1B7Ys/) ******************* ## IOA與虛擬S7-1200系列控制使用步驟： ### 第一步：安裝和下載對應軟件包  IOA通過PLCSIM及NeToPLC進行仿真PLC的鏈接，所以首先確定電腦安裝以上軟件； > [博圖V15軟件下載安裝；](https://pan.baidu.com/s/1SliuSbTn93IjtnJg2s-tIg)提取碼：1234 > [博圖V16軟件下載安裝；](https://pan.baidu.com/s/1o7YlEaLpENAremxhs0pUuA?pwd=1234)提取碼：1234 > 備注：包含NetToPLCsim 軟件已在博圖安裝包； | 控制器型號 | 工程下載 | | --- | --- |--- | | S7-1212C | [博圖V15工程](//down.ioaol.cn/004C463D1B91000A) | | S7-1212C | [博圖V16工程](//down.ioaol.cn/004C463D1B91000A) | ### 第二步：啟動虛擬S7-1200 1、首先從電腦控制面板中進入到網絡和Internet，并進入到網絡和共享中心，選擇左側的更改適配器，找到以太網并右擊進入屬性設置，然后先啟動Nettoplcsim軟件。  2、開啟“NetToPLCsim.exe ”：依次打開S7-1200控制工程文件夾->S7-1200仿真PLC程序文件夾- >Nettoplcsim 文件夾。以管理員身份運行“NetToPLCsim.exe"。在彈出的窗口中依次點擊“是”、“OK”按鈕。 **注：一定要在啟動 PLCSIM 軟件之前啟動 Nettoplcsim 軟件！！！**    再啟動 PLC SIM，下載程序 3、在博途中打開S7-1200 PLC模板程序,在PLC屬性設置中設置PLC 的IP地址為192.168.1.160  下載“S7-1200 仿真 PLC 程序”，在設備列表中選擇“PLC_1”,并點擊“開始”仿 真按鈕，啟動仿真 PLC。  將編寫好的 PLC 程序控制工程下載到仿真 PLC 中,操作步驟與實體 PLC 一致。在彈出的“擴展的下載到設備”對話框中，“PG/PC接口的類型”選擇“PNIE”、“PG/PC接口”選擇“PLC SIM ”、“接口/子網的連接”選擇PLC實際的接口，單擊“開始搜索”按鈕。  工程下載完成后需點擊“啟動 PLC”按鈕  4、設置 NetToPLCsim 軟件參數 * 打開 NetToPLCsim 軟件窗口，點擊”Add”按鈕，在彈出的“Station”窗口中，分別點擊兩個 IP 地址輸入框后的選擇按鈕，在彈出窗口中選擇 IP，并點擊“OK”按鈕。 * 在 Plcsim Rack/Slot 中按圖選擇 1 號插槽。 * 點擊“Start Server”按鈕，當 Status 顯示“”RUNNING”，表示 NetToPLCsim 設置成功。       ***** ### 第二步，通過IOA鏈接NetToPLCsim 打開IOA軟件，點擊左上角系統欄里的控制器選項；  從面板中選擇添加控制器，添加控制器為S7-1214-S1   最后點擊確定按鈕，完成控制器添加。  從添加的控制器中，輸入通道/IP，**輸入NetToPLCsim的192.168.0.123**，端口/波特率，點擊連接 輸入后，點擊鏈接，連接成功。 ***** *****
