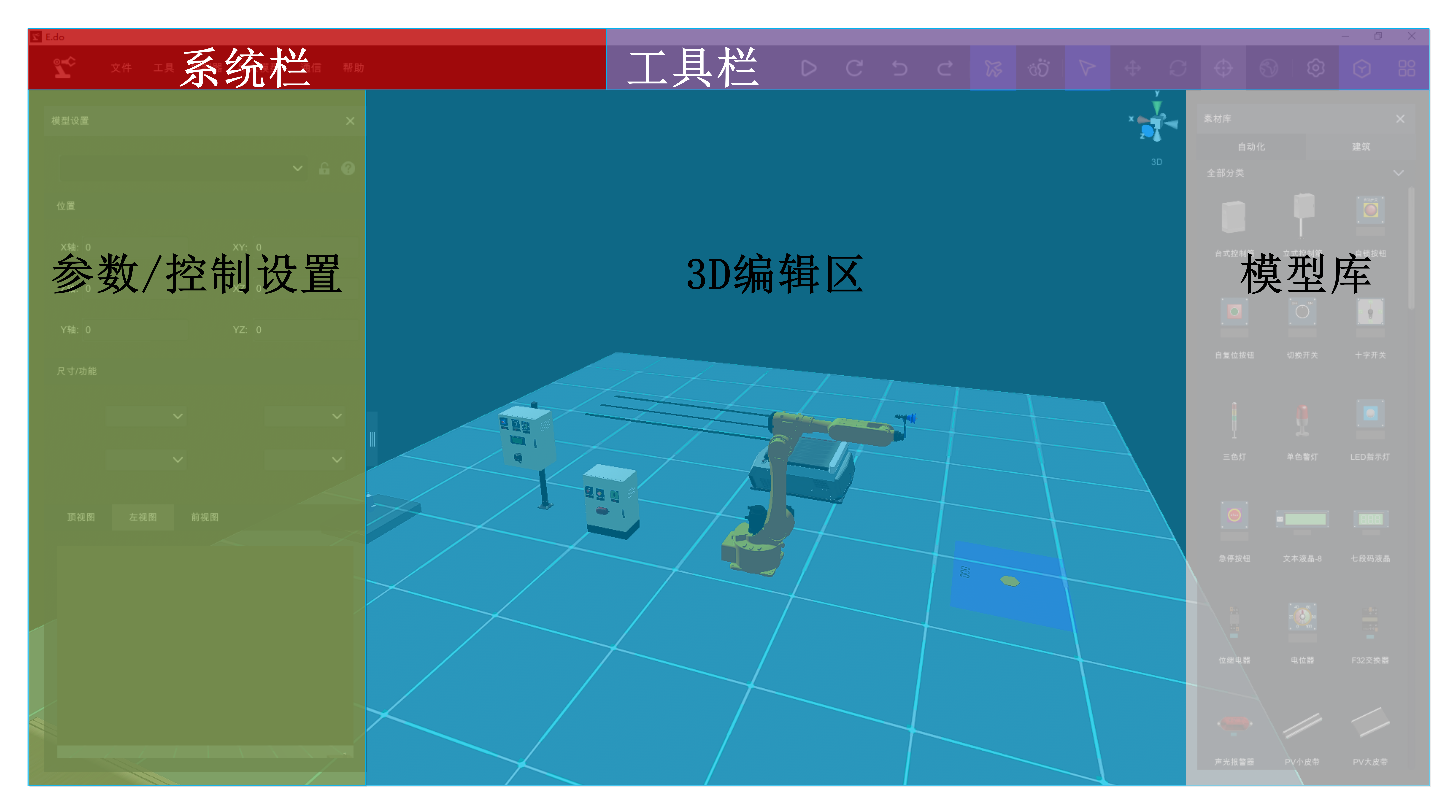

如圖所示,IOA軟件具有3D編輯區、模型庫、工具欄、參數/控制設置以及系統欄,系統具有運行模式以及編輯模式兩種模式狀態;
>注意:
>1. 在運行模式與停止模式的快捷鍵為F5;
>2. 運行模式下能夠對設備進行模擬控制以及虛實連接控制;
>3. 停止模式下能夠對設備進行移動旋轉、以及電氣接線配置;

從左至右,分別為
1. 運行/停止:開始或停止放置
2. 刷新:點擊后耗材消失
3. 撤銷:撤銷上一個移動位置操作(不撤銷返回)
4. 前進:繼續上一個移動位置操作(不撤銷返回)
5. 飛機視角:在飛機視角操作,即上帝視角
6. 第一人稱:在第一人稱操作(在運行模式下常用)
7. 選擇激活:激活后可選擇設備
8. 移動:可通過箭頭移動設備
9. 旋轉:可通過選擇對模型XYZ平面旋轉(快捷鍵B、Z、X)
10. 聚焦:以當前模型為中心(快捷鍵M)
11. 坐標切換:切換為模型坐標/世界坐標
12. 模型控制:選擇后打開控制面板
13. 模型設置:選擇后打開模型參數面板
14. 模型庫:打開或關閉模型庫
**2、模型設置功能說明**

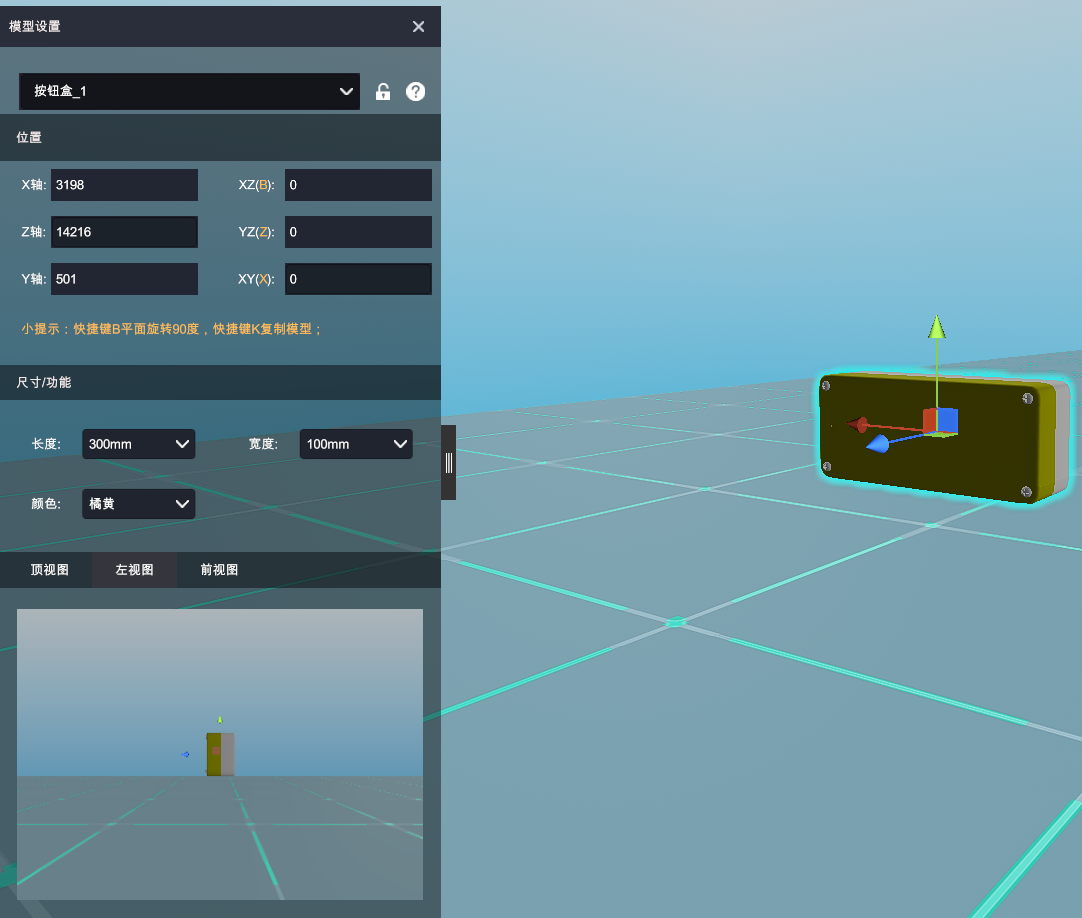

在模型設置按鈕模式下,能夠對模型進行尺寸、性能和位置角度的基本操作。
備注:
* 模型設置頁碼是在非運行模式下點擊13模型設置按鈕打開;
* 模型設置多用在3D布局的環節之中使用;
* 并不是所有模型的尺寸可以更改,每個模型具有其特定的設置選項
* 通過輸入框可改變模型坐標和角度
**3、模型控制功能說明**

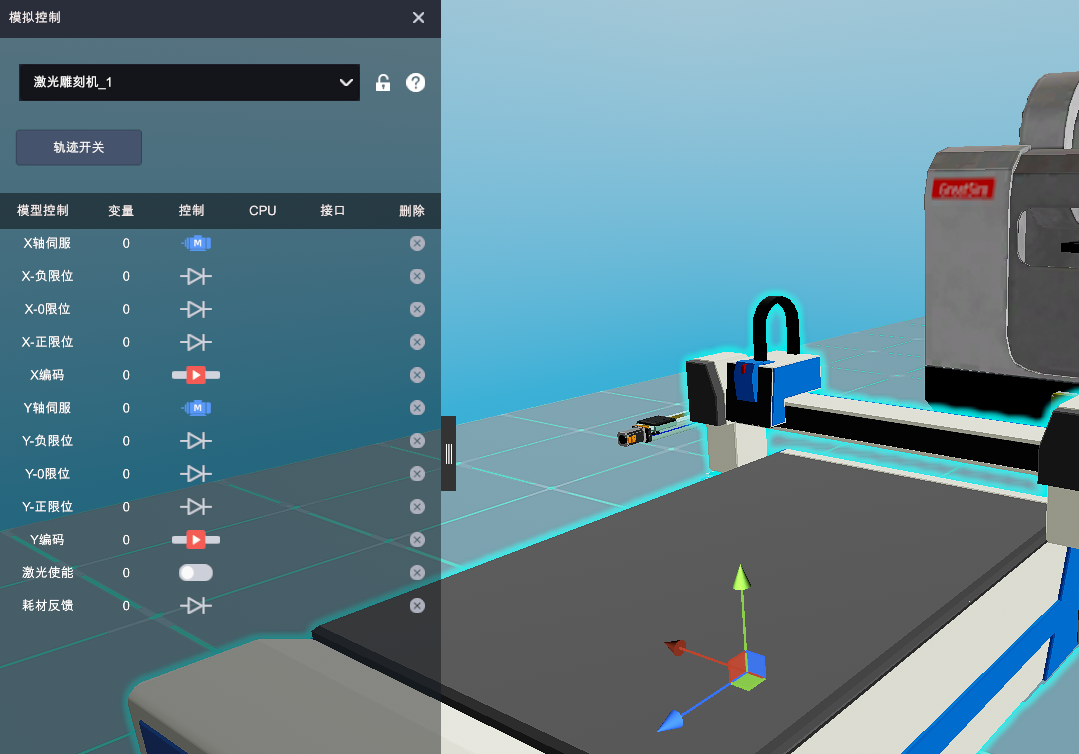

在模型控制按鈕按下時候,可看到該模型的控制變量,備注:
* 在運行模式下能夠對每個變量進行模擬控制,如IO或者模擬量控制;

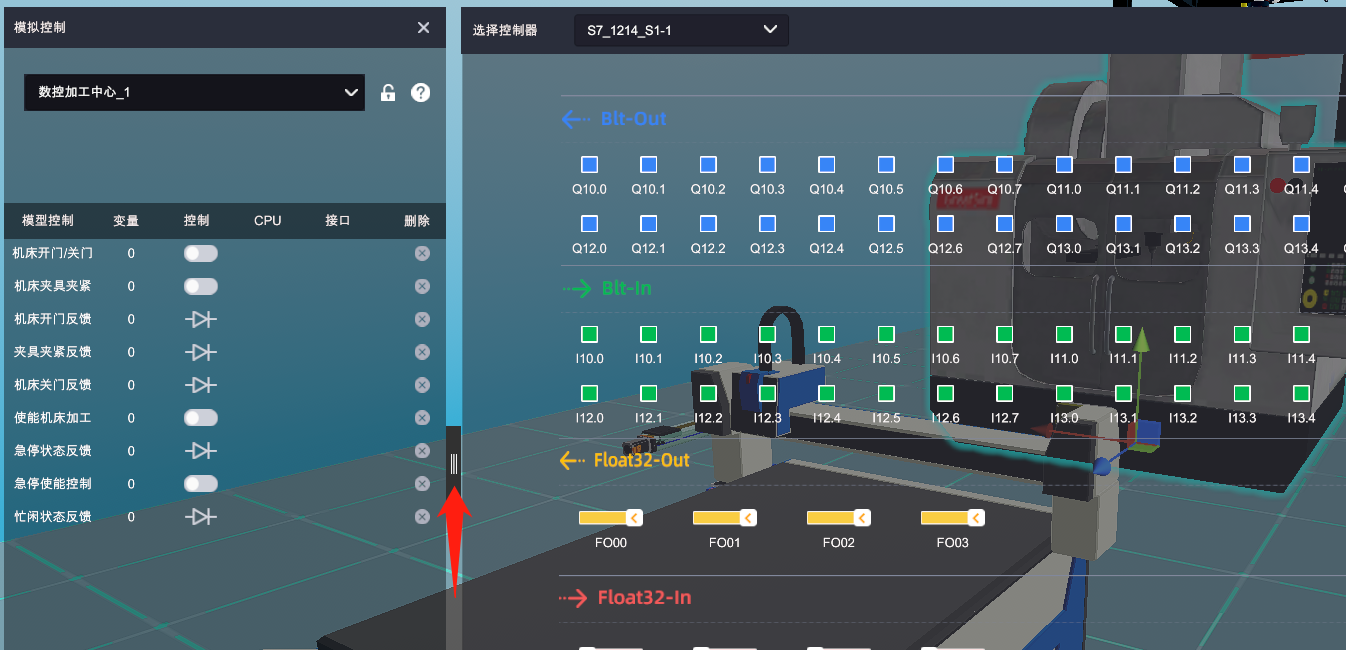

* 在非運行模式下,電機擴展按鈕能夠打開其對應的控制器面板,此時可進行拖拽接線;
