                ??一站式輕松地調用各大LLM模型接口,支持GPT4、智譜、豆包、星火、月之暗面及文生圖、文生視頻 廣告

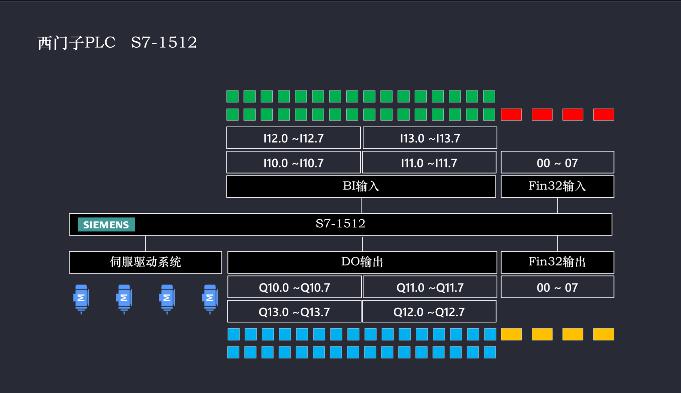

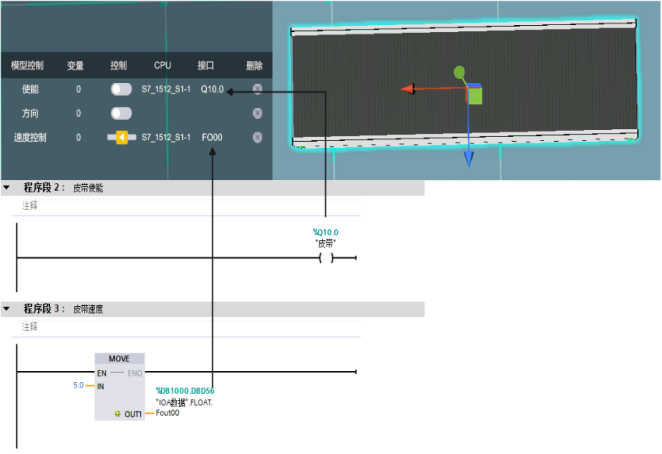

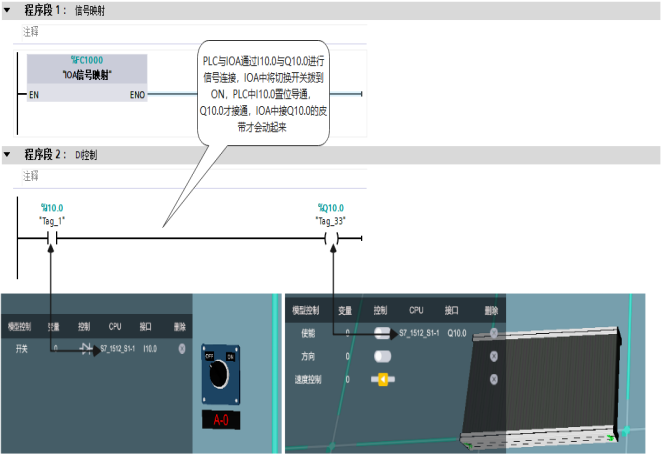

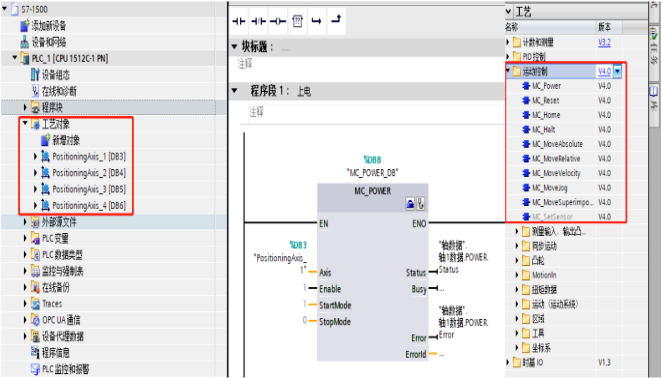

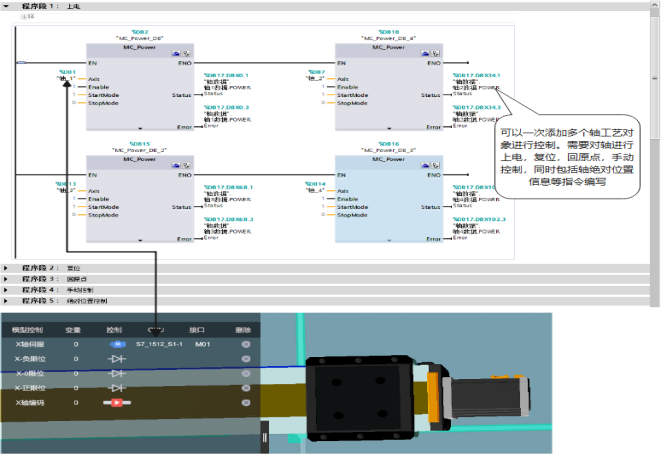

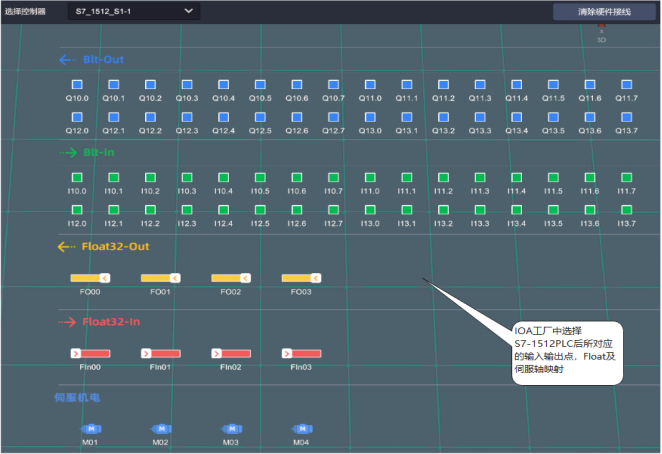

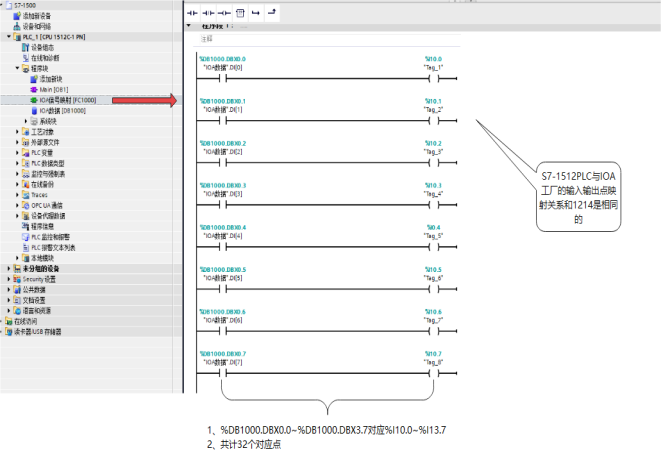

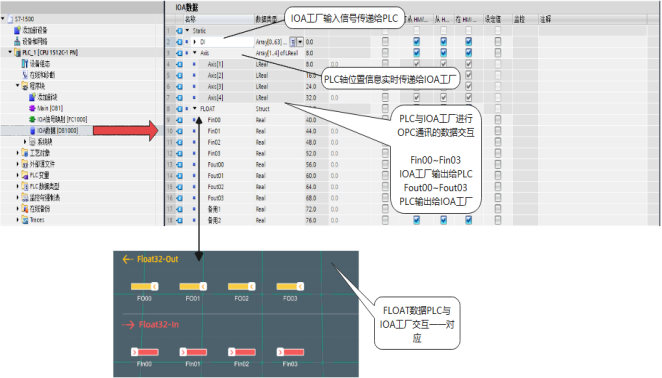

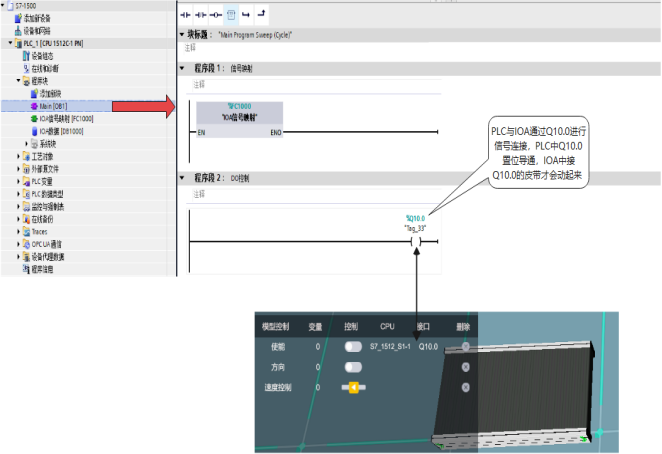

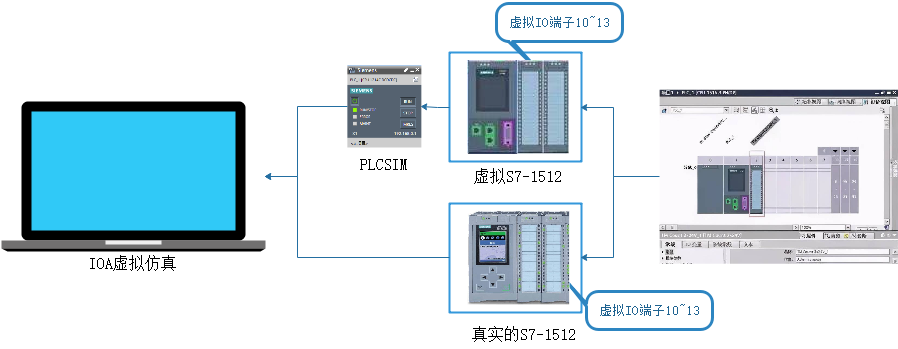

                [TOC] ## 概述 ![](https://img.kancloud.cn/b8/89/b889eca2325c3d69ab534b3b6530e0cc_898x349.png) 如圖所示,IOA支持虛、實兩種S7-1512的PLC接入, 通過虛擬S7-1512進行仿真時候需要接入S7-PLCSIM Advanced 軟件。 備注: * 虛擬S7-1512以及真實的S7-1512均采用的是虛擬IO端子接入,即10.0至13.7共計32個IO端口; * 真實的S7-1512只需要主控CPU接入即可,不需要額外安裝IO擴展端子,其虛擬端子10.0至13.7可以直接在IOA之中使用。[視覺相機應用](%E8%A7%86%E8%A7%89%E7%9B%B8%E6%9C%BA%E5%BA%94%E7%94%A8.md) >教程及下載 >[博圖開發環境包及安裝步驟][鏈接](https://pan.baidu.com/s/1julYDSAg-vBR6liluKwK4A) 提取碼:pwk3 >[S7-1512虛擬PLC接入視頻講解](//player.bilibili.com/player.html?bvid=BV1o54y1s784&page=1) *** ## S7-1512接入信號說明 ![](https://img.kancloud.cn/e2/7d/e27dd11c98b4b58a6b58ebc487ae3d19_681x393.jpg) IOA軟件支持虛擬的S7-1512以及真實的S7-1512接入,需要注意的是,IOA軟件之中已經建立了1對1的PLC物理信號以及虛擬寄存器關系,在PLC和IOA建立連接時,PLC需使用模板工程文件。IOA S7-1512控制器與PLC的端口建立的映射關系分別如下表所述: > S7-1512模板工程文件[下載](http://www.ioaol.com/down#Four) | PLC的端口/IO |IOA中的信號映射 |備注 | | --- | --- |--- | | Q10.0. ~ Q13.7 | Q10. 0~ Q13.7 | | | I10.0 ~ I13.7 | I10.0 ~ I13.7 | | | Axis[1](DB寄存器) | M1 |虛擬PLC支持軸工藝仿真 | | Axis[2](DB寄存器) | M2 |虛擬PLC支持軸工藝仿真 | | Axis[3](DB寄存器) | M3 |虛擬PLC支持軸工藝仿真 | | Axis[4](DB寄存器) | M4 |虛擬PLC支持軸工藝仿真 | | Fin00~Fin03 | float32輸入0~3 |映射至寄存器 | | Fout00~Fout03 | float32輸出0~3 |映射至寄存器 | > 控制器輸入點映射說明 ![](https://img.kancloud.cn/9b/7b/9b7bf99bfebc5f56a6f3d756878654b7_662x454.png) 由上圖可以看出,IOA中S7-1214控制器包含32個輸入端口,32個輸出端口,分別為I10.0~I13.7,Q10.0~Q13.7。這些輸入輸出點和PLC中的I/O地址I10.0~I13.7,Q10.0~Q13.7是一一對應的(對于實體PLC不需要給模塊分配這些地址,可在編程時直接使用)。 ![](https://img.kancloud.cn/c3/0b/c30be6e4b60d98a001fe9432ef73eafa_662x454.png) >控制器與IOA工廠數據交互對應關系 對于Float接口及伺服電機接口對應模板工程中的DB1000中的寄存器,如下圖所示 ![](https://img.kancloud.cn/dc/15/dc151a23b10d777c15480f6aac4674ad_662x378.png) PLC與IOA工廠的信息交互主要體現在這幾個方面,我們針對這來編寫PLC控制程序,并編譯下載后與IOA進行對應連接,那么就可以實現對IOA工廠中搭建場景的完美控制。它對于IOA軟件中的所有模型都適用,所以由此可將模型分為四個類型:輸入點控制型,輸出點控制型,伺服軸控制型,FLOAT控制型。這些類型都可以對虛擬1512PLC和真實1512PLC使用。 *** ## 虛擬S7-1512與IOA工廠連接編程控制示例說明 ### 基本DO控制示例 * 在IOA工廠中添加S7-1512控制器,并添加一條皮帶線,給皮帶線使能配置Q10.0輸出點 * 打開模板工程,在程序編輯區添加一個線圈輸出,配置Q10.0輸出點 * 將程序下載到PLC中。IOA S7-1512控制器連接PLC,并點擊IOA運行按鈕。 * 觀察PLC程序,當Q10.0置位時,線體使能所接Q10.0也接通了,同時線體轉動了。 ![](https://img.kancloud.cn/b9/89/b9890cdbd86506e4a8360331004d752f_662x454.png) *** ### 基本DI控制示例 * 在IOA工廠中添加S7-1512控制器,并添加一條皮帶線和一個切換開關,給皮帶線使能配置Q10.0輸出點,切換開關配置I10.0輸入點。 * 打開模板工程,在程序編輯區添加一個常開觸點,配置I10.0輸入點, 一個線圈輸出,配置Q10.0輸出點。 * 將程序下載到PLC中。IOA S7-1512控制器連接PLC,并點擊IOA運行按鈕。 * 觀察PLC程序,打開切換開關時,I10.0得電,常開觸點接通,線體使能所接Q10.0也接通,同時線體轉動了。當關閉切換開關,I10.0失電,常開觸點斷開,線體使能所接Q10.0也斷開,線體停止轉動。 ![](https://img.kancloud.cn/6a/bf/6abf5de8b03a11a22f03a82e514a129a_662x454.png) *** ### 基本電機控制示例 * 在IOA工廠中添加S7-1512控制器,并添加一個單軸機械手,伺服接口配置M1。 * 打開模板工程,在工藝對象中添加一個定位軸工藝對象,并添加軸控制指令。 * 添加CONVERT指令,將軸位置傳送到DB1000中的Axis[1]寄存器。 * 將程序下載到PLC中。IOA S7-1512控制器連接PLC,并點擊IOA運行按鈕。 * 監控PLC程序,通過MoveJog指令控制軸前后運動,同時觀察IOA中單軸機械手的運行狀態。 ![](https://img.kancloud.cn/c4/7b/c47b83feaa6f6b124495b6962a55a23b_662x378.png) ![](https://img.kancloud.cn/4f/fd/4ffdee85affd522fad8be749b9305bad_662x454.png) ![](https://img.kancloud.cn/48/3b/483bdcd793bb9f5b2a7e42c1410d1881_662x454.png) *** ### 基本FLOAT數據控制示例 * 在IOA工廠中添加S7-1512控制器,并添加一條皮帶線,給皮帶線使能配置Q10.0輸出點,速度控制配置FO00 * 打開模板工程,在程序編輯區添加一個線圈輸出,配置Q10.0輸出點。添加Move指令,給FO00賦值控制皮帶速度。 * 將程序下載到PLC中。IOA S7-1512控制器連接PLC,并點擊IOA運行按鈕。 * 觀察PLC程序,給FO00賦值不同數值時,皮帶速度會相應發生改變。 ![](https://img.kancloud.cn/d9/47/d947cb04c091373cf9e597c1f616af5a_662x454.png) ***
