                合規國際互聯網加速 OSASE為企業客戶提供高速穩定SD-WAN國際加速解決方案。 廣告

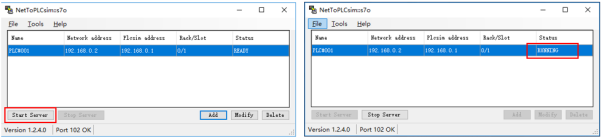

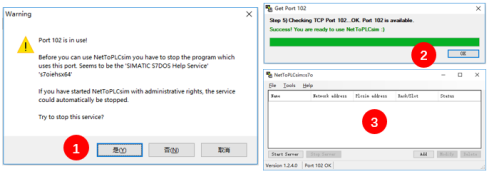

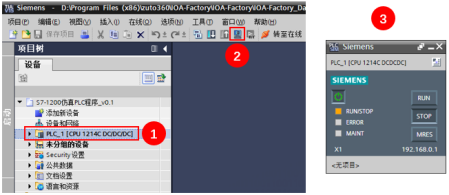

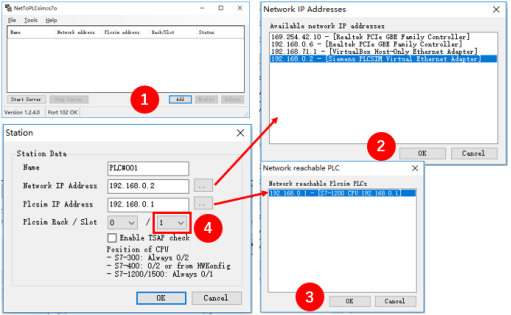

                ## IOA工廠與西門子虛擬1200PLC的仿真通訊 一、軟件準備 使用之前電腦需安裝如下軟件 1、IOA虛擬場景V4.0 2、TIA Portal V15 3、S7-PLCSIM V15 4、NetToPLCsim 二、IOA工廠連接虛擬S7-1200仿真PLC步驟 視頻教程:[鏈接](//player.bilibili.com/player.html?bvid=BV1y5411E7cj&page=1) 1、啟動Nettoplcsim軟件 打開S7-1200模板工程文件夾->S7-1200仿真PLC程序文件夾->Nettoplcsim文件夾。以管理員身份運行“NetToPLCsim.exe” **模板程序下載:**[鏈接](http://www.ioaol.com/down#One) ![](https://img.kancloud.cn/ee/9f/ee9ff72ebbc6983eb3f7694eedab9f43_137x48.png) 在彈出的窗口中依次點擊“是”、“OK”按鈕。第3步為打開成功窗口。![](https://img.kancloud.cn/0c/a5/0ca59557f2a108038a04b21c53aebdb5_490x175.png) 注:一定要在啟動PLCSIM軟件之前啟動Nettoplcsim軟件!!! 2、啟動PLCSIM,下載程序 打開“S7-1200仿真PLC程序”,在設備列表中選擇“PLC_1”,并點擊“開始”仿真按鈕,啟動仿真PLC。 ![](https://img.kancloud.cn/2f/40/2f402c30c6c23244bf5a8ea39e1fd1ed_449x195.png) 將編寫好的PLC工程下載到仿真PLC中,操作步驟與實體PLC一致。工程下載完成后需點擊“啟動PLC”按鈕 ![](https://img.kancloud.cn/64/b6/64b6e14ca3bbef62574d340c414a5807_432x264.png) 3、設置NetToPLCsim軟件參數 打開NetToPLCsim軟件窗口,點擊”Add”按鈕,在彈出的“Station”窗口中,分別點擊兩個IP地址輸入框后的選擇按鈕,在彈出窗口中選擇IP,并點擊“OK”按鈕。 在Plcsim Rack/Slot中按圖選擇1號插槽。 ![](https://img.kancloud.cn/de/cf/decf9ec0b0103cbbb6c9c9bf98f5966c_511x315.png) 點擊“Start Server”按鈕,當Status顯示“”RUNNING”,表示NetToPLCsim設置成功。 ![](https://img.kancloud.cn/2a/ac/2aacfe743b988cf5837ef96bbe6017b4_602x140.png) 4、IOA工廠連接仿真PLC 1)雙擊打開IOA虛擬場景 ![](https://img.kancloud.cn/35/65/35650d8b4e3b91db111e92bc80b16204_109x108.png) 2)在IOA工廠菜單欄打開控制器: ![](https://img.kancloud.cn/94/36/94363c371e9d9e11914e6692bd502cf8_573x120.png) 3)控制器類別選擇 工業PLC,控制器型號選擇S7_1214_S1,點擊確定 ![](https://img.kancloud.cn/56/da/56da2109ac49dc26469186be74156632_530x291.png) 4)填入IP,端口號,點擊連接按鈕 IP地址填入Network address處IP,端口號為102。點擊連接按鈕即可連接到仿真PLC。 ![](https://img.kancloud.cn/b6/07/b607f943bb2b57f8b7ce2adcb3ecc45e_530x291.png) 5)打開虛擬工廠,拖拽一臺設備,配置“S7_1214_S1”信號點 ![](https://img.kancloud.cn/84/d1/84d1aaa89d1242b4b75a428aef41cb73_530x322.png) 6)配線完成后,啟動運行 ![](https://img.kancloud.cn/8f/96/8f9699708b6af511c9797364cab82fd0_1025x165.png)
