## 圖像識別助手簡介
圖像識別助手用于讀取IOA軟件中相機拍攝的照片,通過視覺算法識別圖中模型的形狀。如果圖像識別助手連接了Modbus TCP 服務端,則會將識別的數據寫入服務端相應的寄存器中。
圖像識別助手采用LabVIEW語言編寫,圖像處理使用Labview Vision Develop模塊,通過對彩色圖片進行圖層抽取變為灰度圖,再對灰度圖進行濾波去除干擾,最后使用形狀識別算法得到圖片中的模型信息。
圖像識別助手為開源軟件,運行此軟件需要安裝Labview2018版本軟件,及Vision Development Model。
Labview2018下載地址:
鏈接:https://pan.baidu.com/s/1AJ8UEhnVOwjav0vXoIIcLQ
提取碼:iyze
Vision Development Model2018下載地址:
鏈接:https://pan.baidu.com/s/1A1tICW3M58pFy2kmATlmQg
提取碼:buwz
## 圖像識別助手操作說明
圖像識別助手包含三個界面:主界面,設置界面,幫助界面

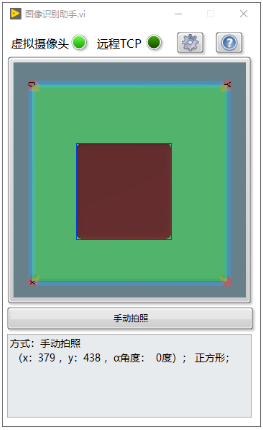

* 主界面:主要用于顯示讀取的相機照片及模型識別信息。

界面詳情:
| 序號 | 圖片 | 說明|
| --- | --- | --- |
| 1 | | 顯示相機及遠程控制器連接狀態 |

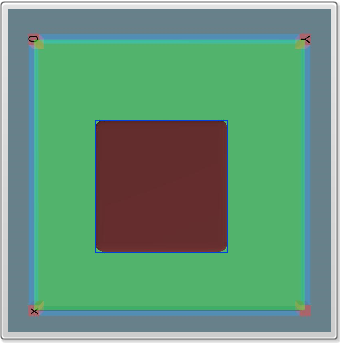

| 2 |  | 用于顯示從相機接收的圖片 |
| 3 | | 手動拍照按鈕,點擊按鈕可讀取IOA相機圖片,并對圖片中模型進行識別 |

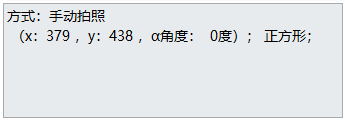

| 4 | | 識別模型信息顯示 |
***

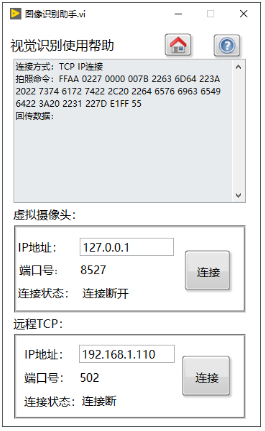

* 設置頁面:主要用于連接IOA相機及遠程服務器

界面詳情:
| 序號 | 圖片 |說明|
| --- | --- | --- |
| 1 |  | 通過輸入遠程服務器IP地址,點擊連接按鈕,即可將識別信息發送至遠程服務器。 |

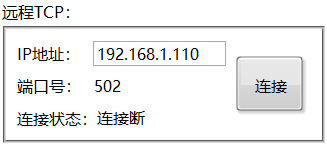

| 2 | | 通過輸入遠程服務器IP地址,點擊連接按鈕,即可將識別信息發送至遠程服務器。<br>注:圖像識別助手與遠程服務器通訊方式為Modbus TCP|
***

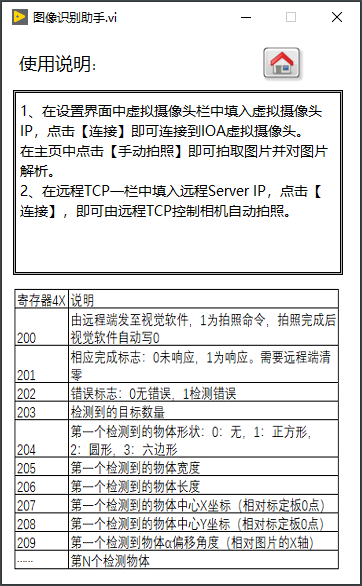

* 幫助頁面:在該頁面可查看圖像識別助手使用方法,及與遠程通訊數據格式表。

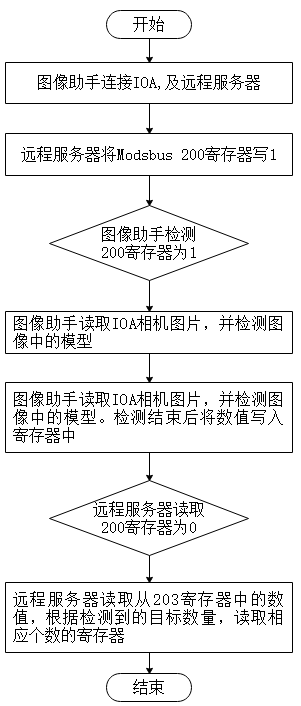

## 圖像識別助手與遠程服務器交互說明
第一步:在圖像識別助手設置頁面連接IOA相機及遠程服務器。
第二步:遠程服務器將Modbus 200寄存器寫1,控制識別助手自動拍照。
第三步:當圖像識別助手檢測到遠程服務器Modbus 200寄存器為1時,與IOA相機通訊,讀取拍攝圖片,并對圖片進行分析,獲取模型信息,并將模型信息寫入遠程服務器寄存器。
第四步:遠程服務器讀取到Modbus 200寄存器為0時,表示圖像識別助手已工作完成。讀取相應寄存器值獲取模型信息。
