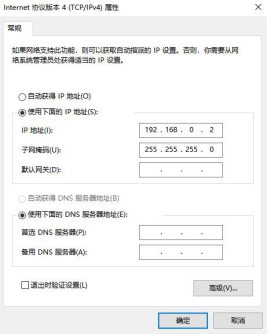

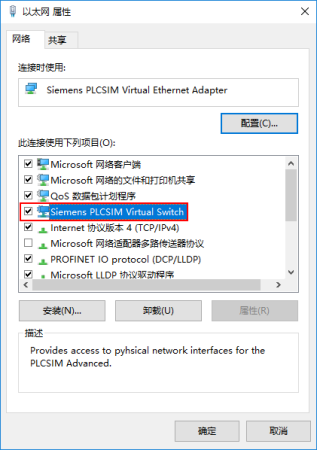

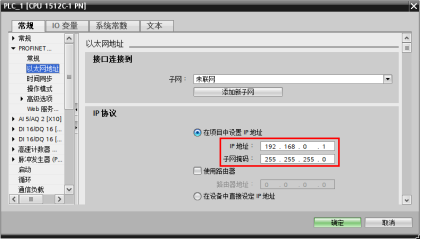

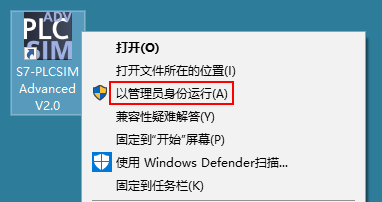

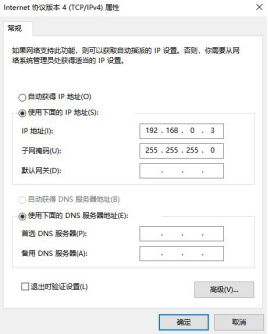

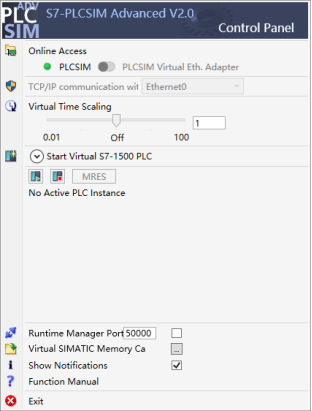

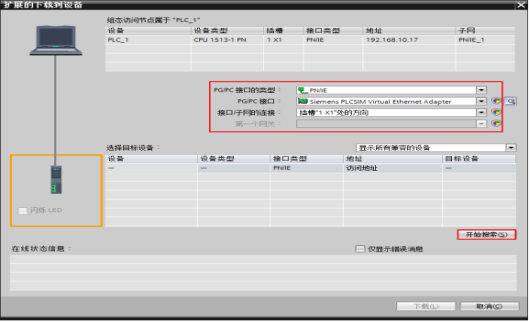

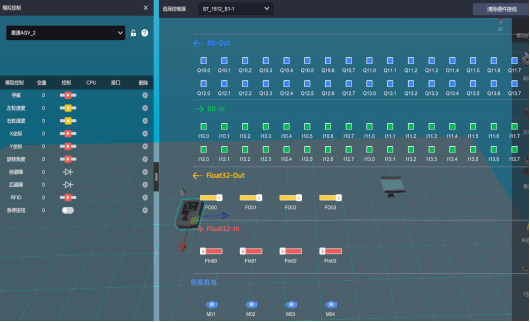

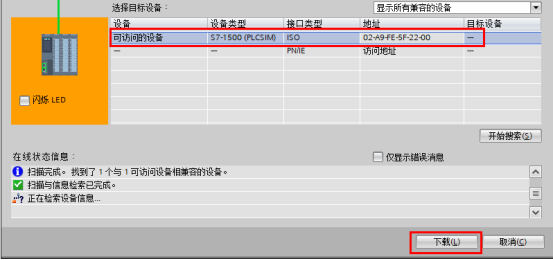

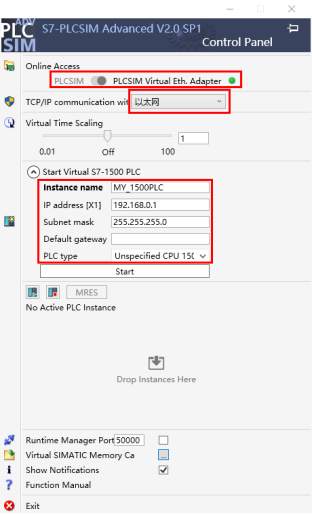

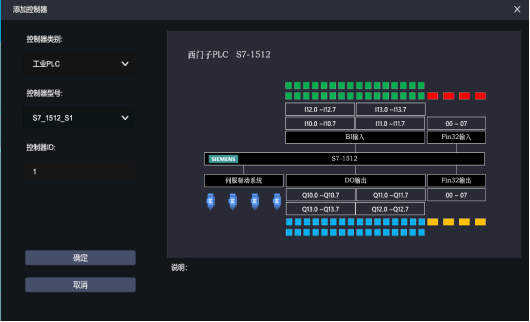

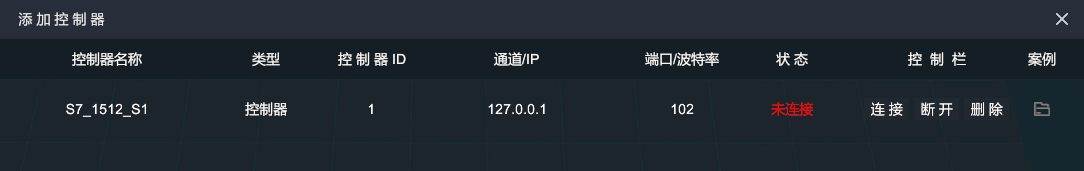

## IOA工廠與西門子虛擬1500PLC的仿真通訊 一、軟件準備 使用之前電腦需安裝如下軟件 1、IOA虛擬場景V4.0 2、TIA Portal V15 3、S7-PLCSIM Advanced V2.0 SP1 二、IOA工廠連接虛擬S7-1500仿真PLC步驟 1、設置計算機及PLCSIM Advanced虛擬網卡的IP地址 1）安裝完成S7-PLCSIM Advanced之后，會在計算機上虛擬出一個網卡。注意在實際網卡（以太網1）與虛擬網卡（以太網2）的屬性中勾選Siemens PLCSIM Virtual Switch  2）本實例設置PC中 實際網卡的IP地址為192.168.0.3 虛擬網卡的IP地址為192.168.0.2   2、右鍵點擊桌面上的S7-PLCSIM Advanced V2.0圖標，選擇”已管理員身份運行”  3、此時在電腦右下角的工具欄中可以看到PLCSIM Advanced的圖標  4、右鍵點擊這個圖標，可以看到PLCSIM Advanced的配置界面  5、添加一個虛擬的S7-1500 PLC 1）選擇在線訪問的節點為“PLCSIM Virtual Eth.Adapter” 2）選擇TCP/IP通訊的網卡為實際網卡，本示例中為以太網 3）點擊Start Virtual S7-1500 PLC左側的箭頭 4）在擴展的界面中輸入實例名稱為MY_1500PLC、IP地址為192.168.0.1、子網掩碼為255.255.255.0、PLC類型為Unspecified CPU 1500 5）點擊開始按鈕（Start）  6、在博途中打開S7-1500 PLC模板程序，在PLC屬性設置中設置PLC 的IP地址為192.168.0.1 **模板程序下載：**[鏈接](http://www.ioaol.com/down#One)  7、在左側項目樹中選擇PLC，單擊工具欄上的“下載”按鈕，在彈出的“擴展的下載到設備”對話框中，“PG/PC接口的類型”選擇“PNIE”、“PG/PC接口”選擇“Siemens PLCSIM Virtual Ethernet Adapter”、“接口/子網的連接”選擇PLC實際的接口，單擊“開始搜索”按鈕  8、系統可以搜索到之前創建的虛擬PLC，選中這個條目，單擊“下載”按鈕  9、單擊“裝載”按鈕  10、選擇“啟動模塊”，單擊“完成”按鈕  11、再次右鍵單擊PLCSIM Advanced，可以看到虛擬PLC已經啟動  12、雙擊打開IOA虛擬場景  13、在IOA工廠菜單欄打開控制器：  14、控制器類別選擇 工業PLC,控制器型號選擇S7_1512_S1，點擊確定  15、填入IP，端口號，點擊連接按鈕  16、打開虛擬工廠，拖拽一臺設備，配置“S7_1512_S1_1”信號點  17、配線完成后，啟動運行
