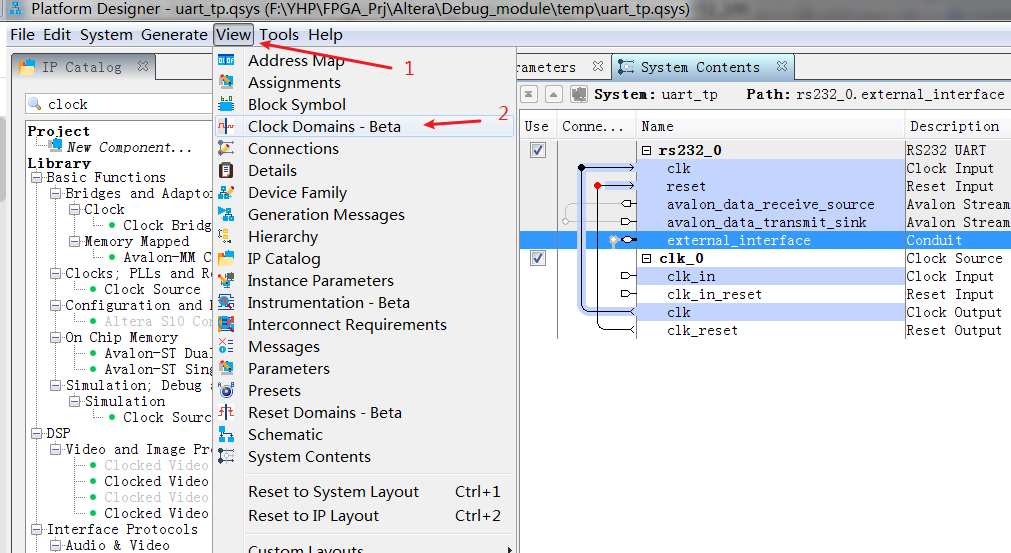

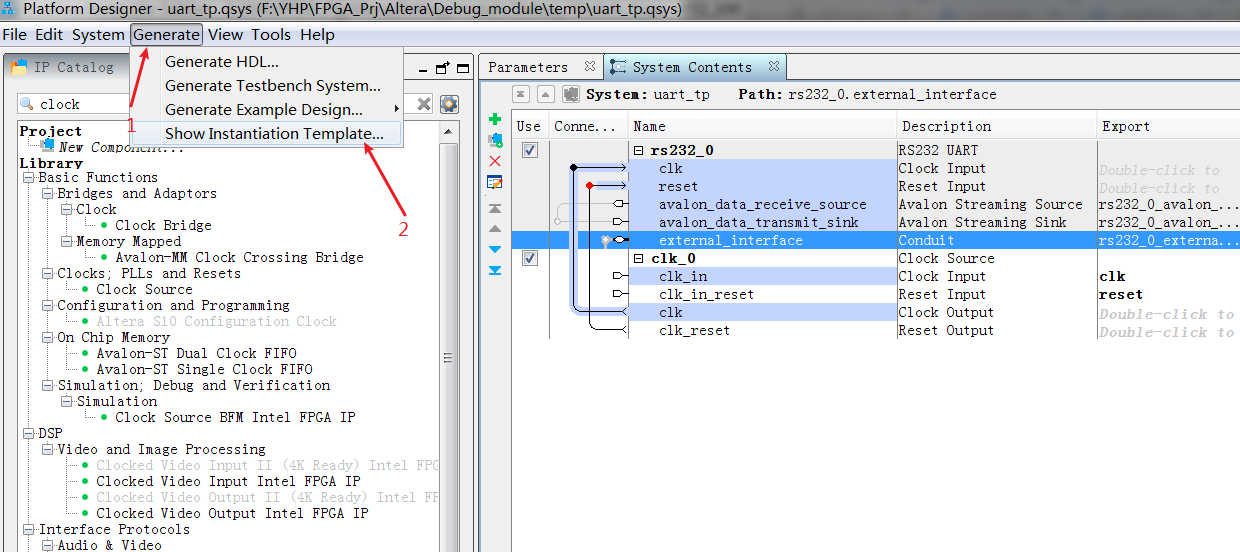

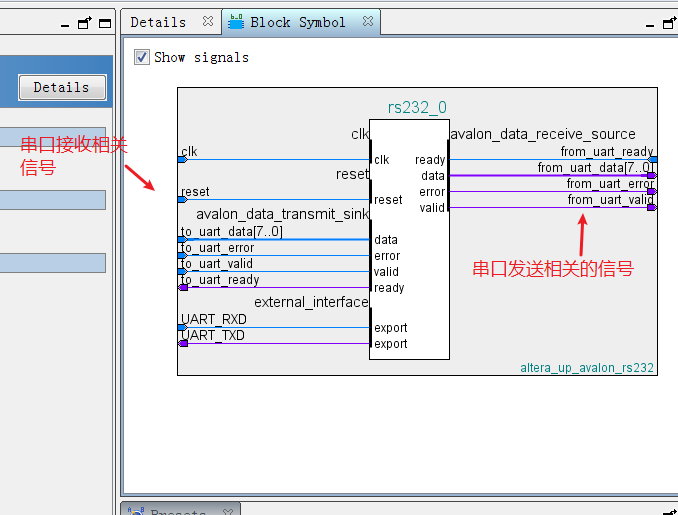

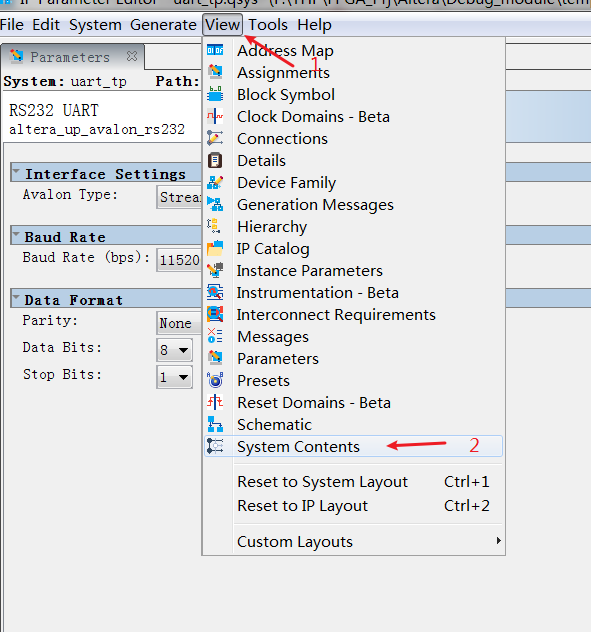

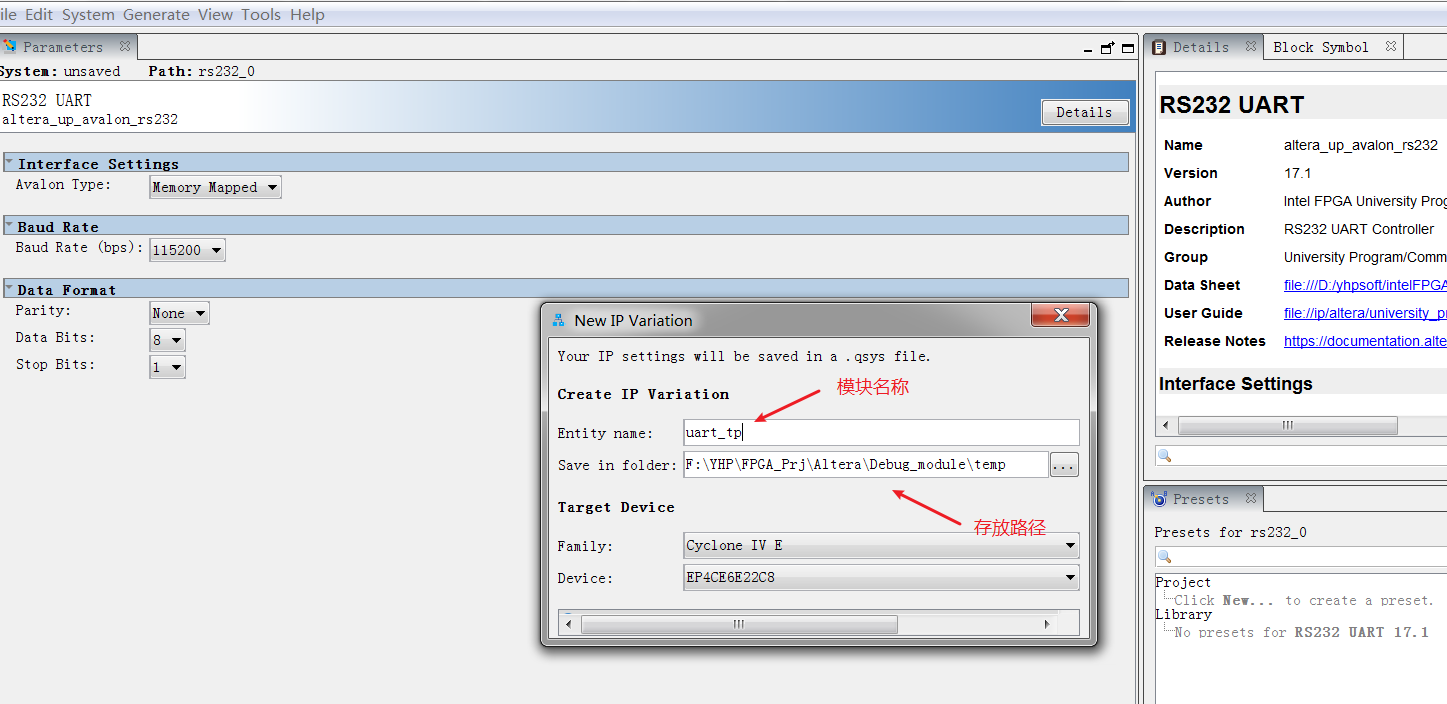

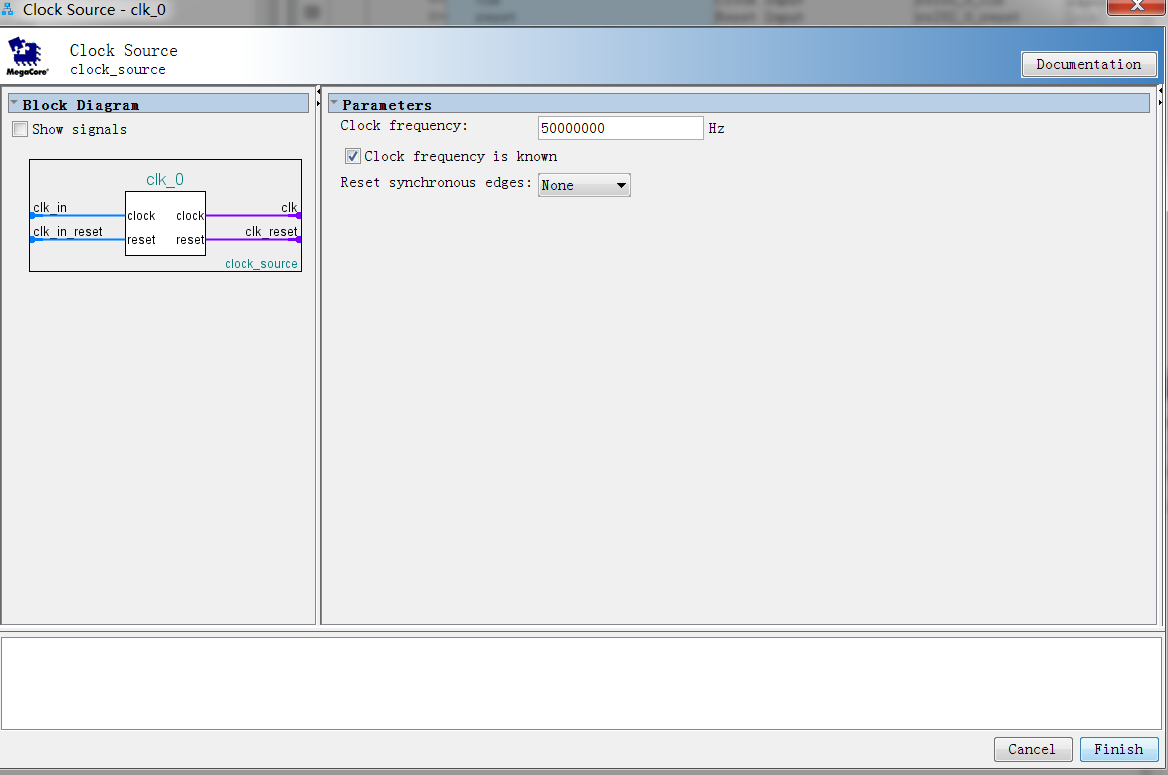

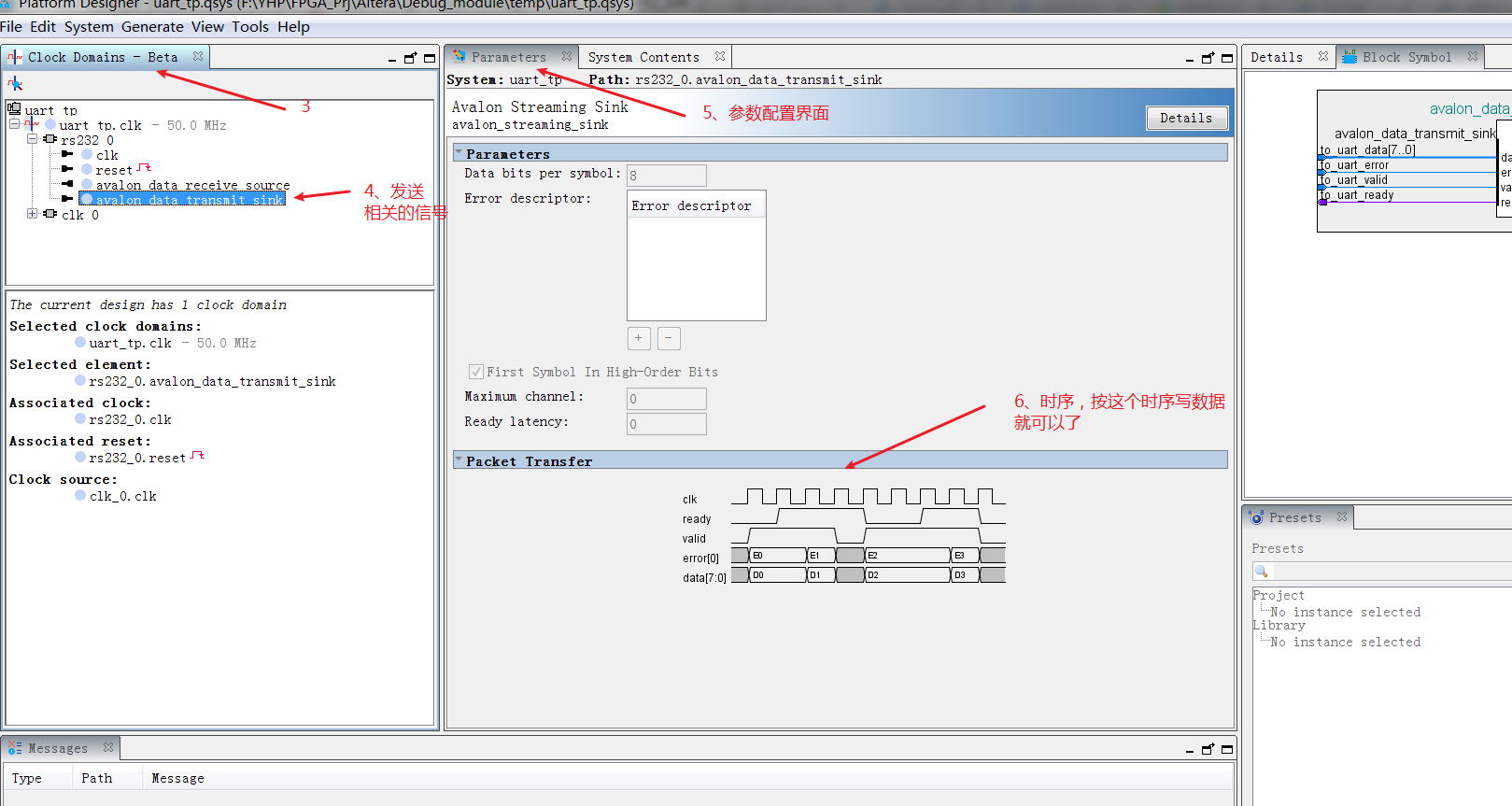

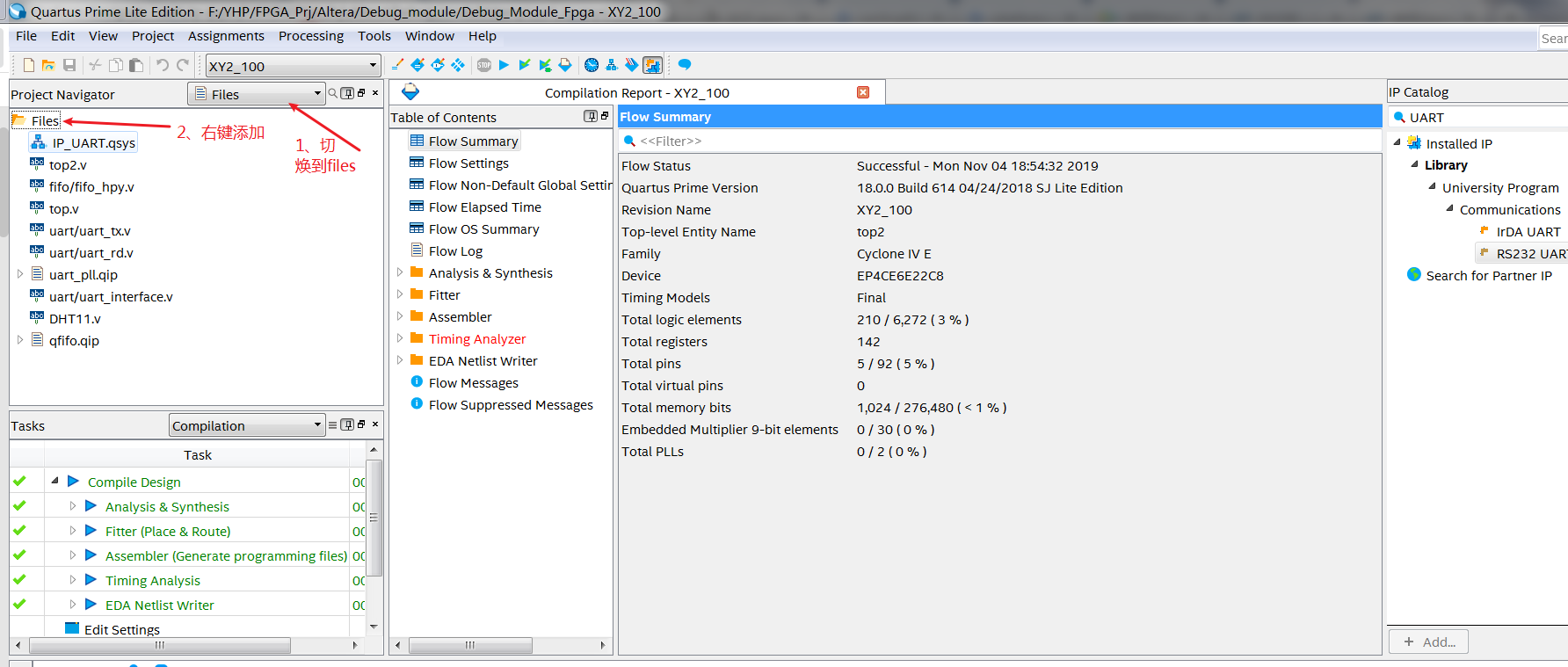

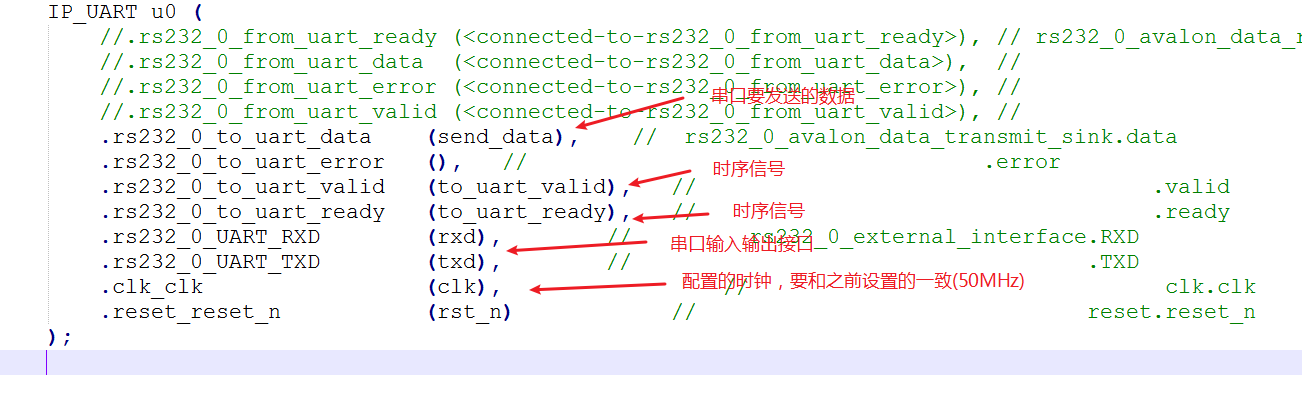

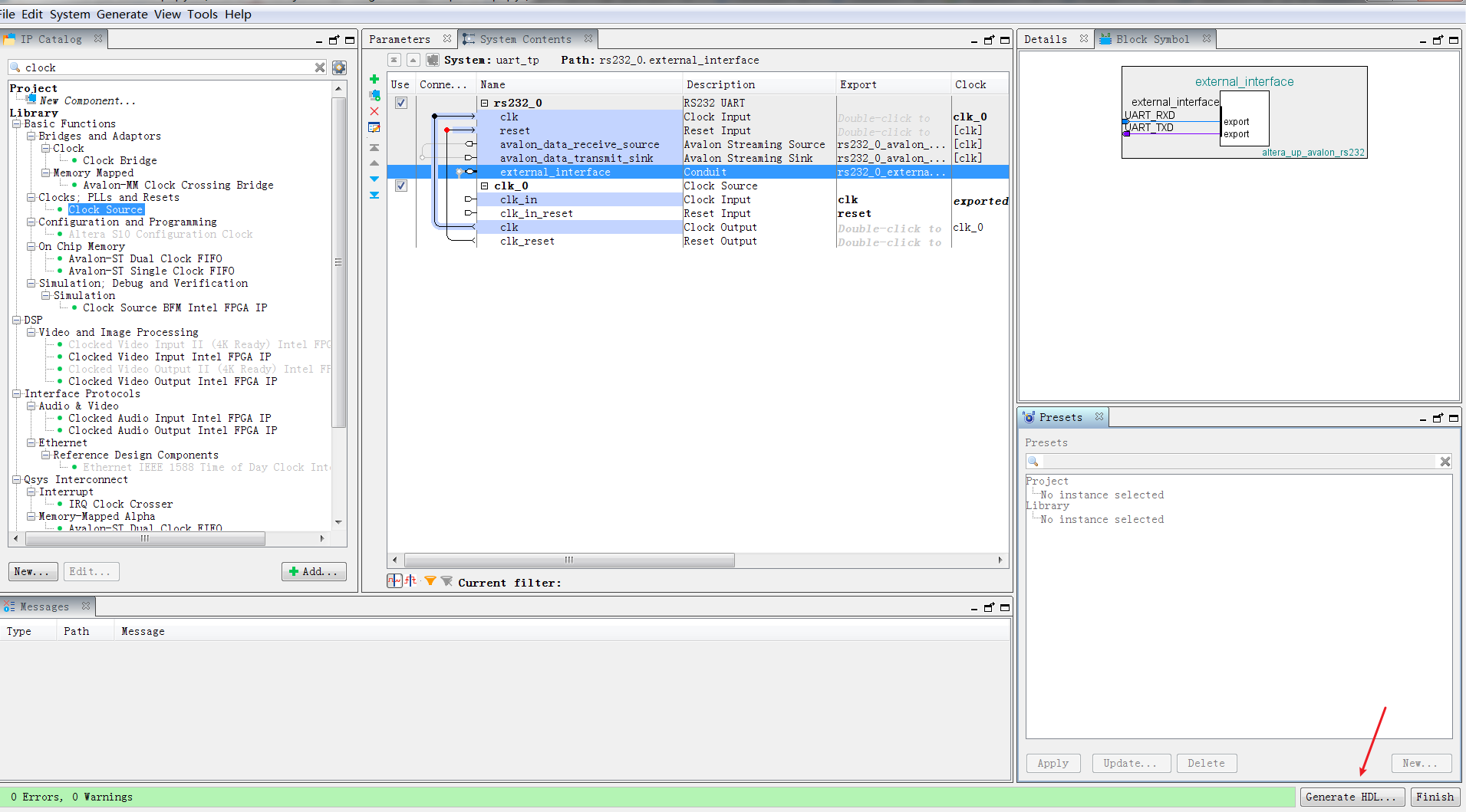

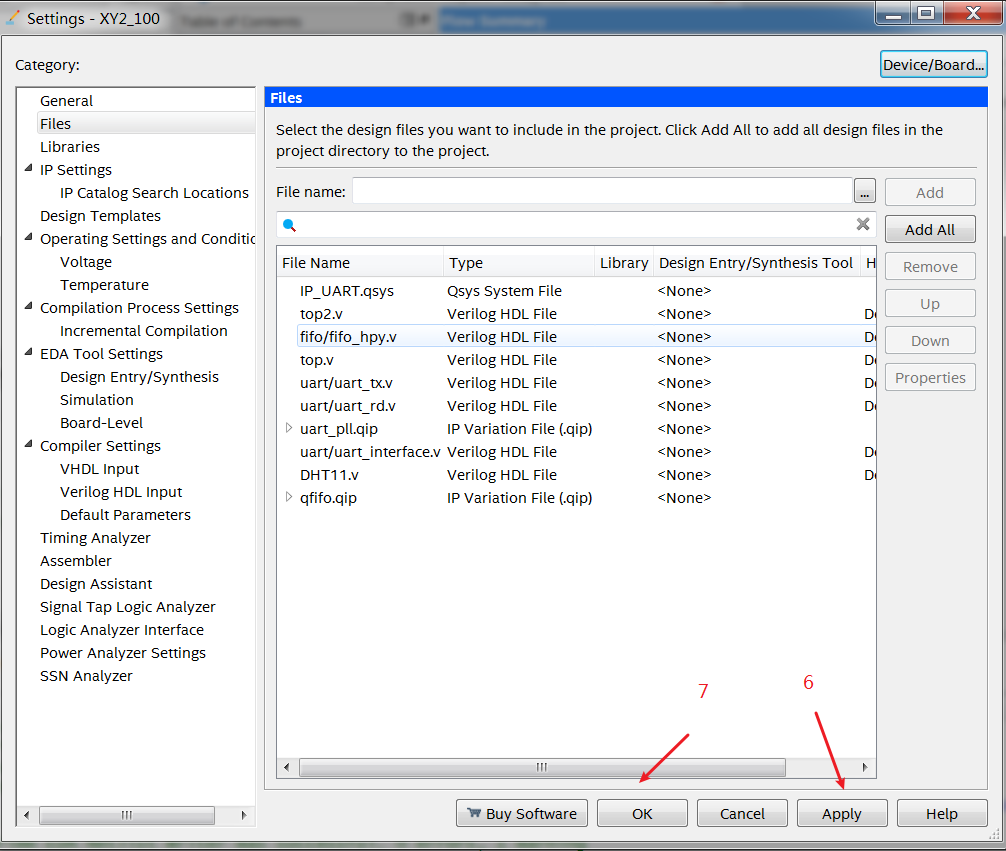

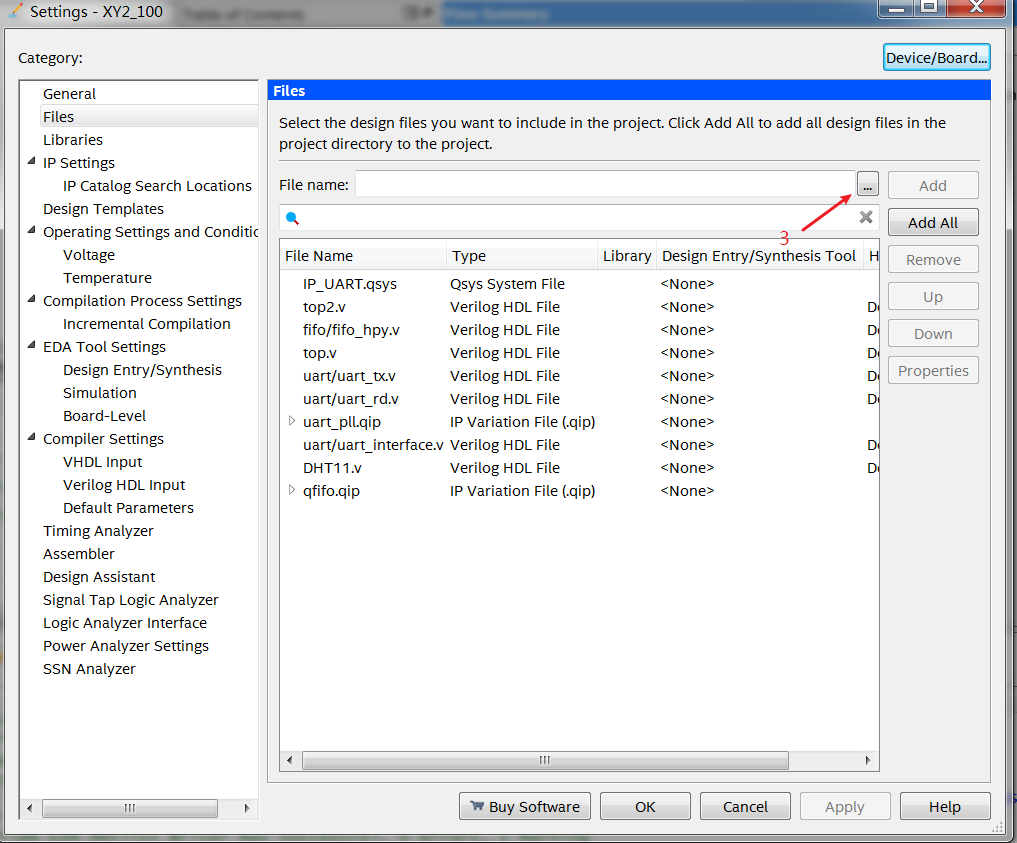

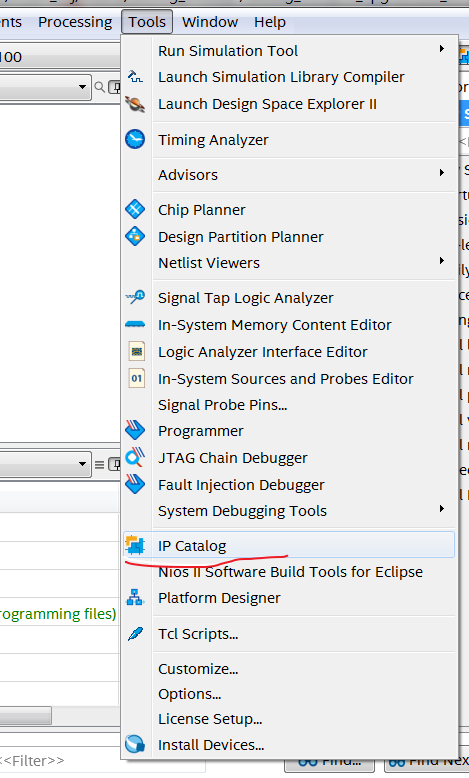

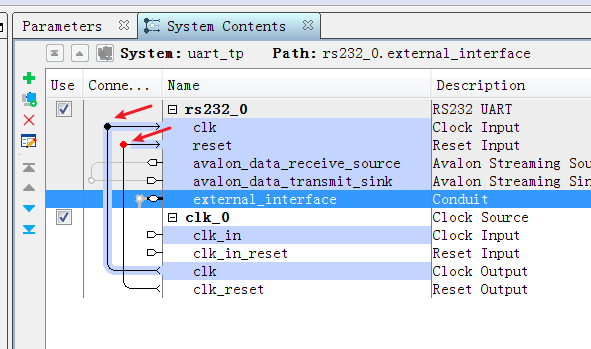

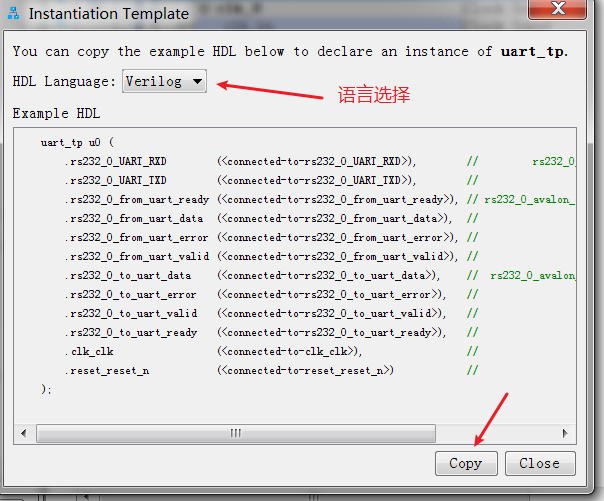

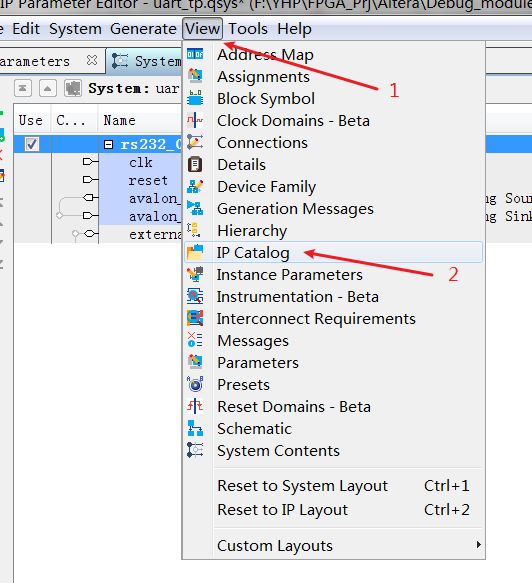

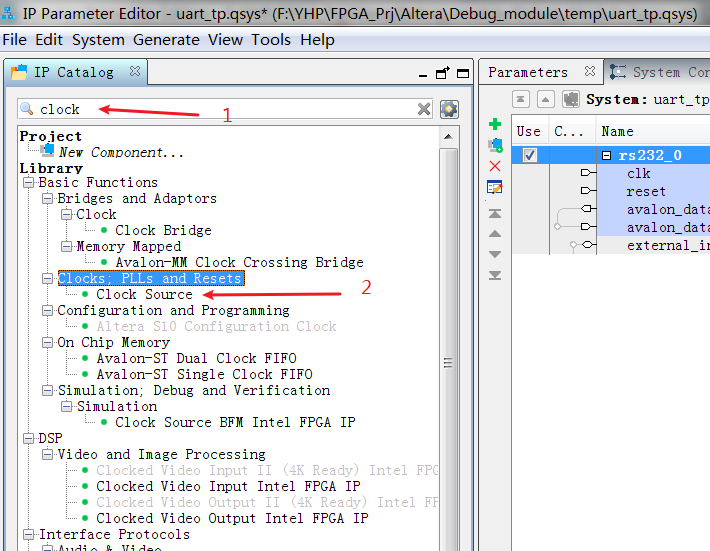

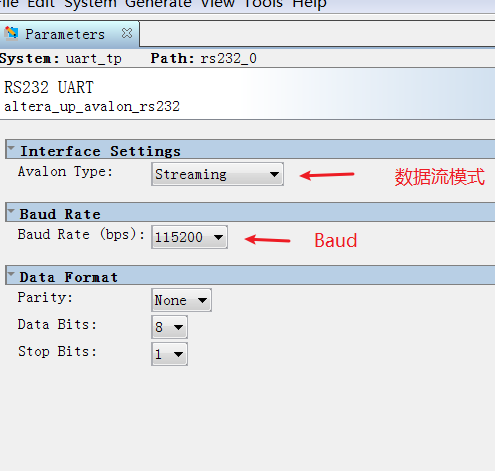

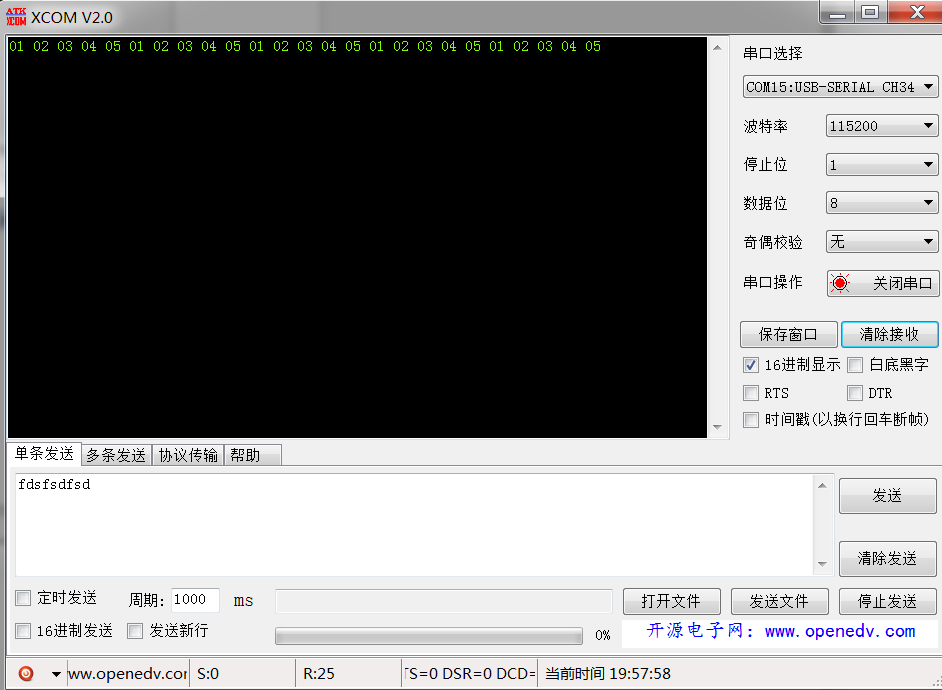

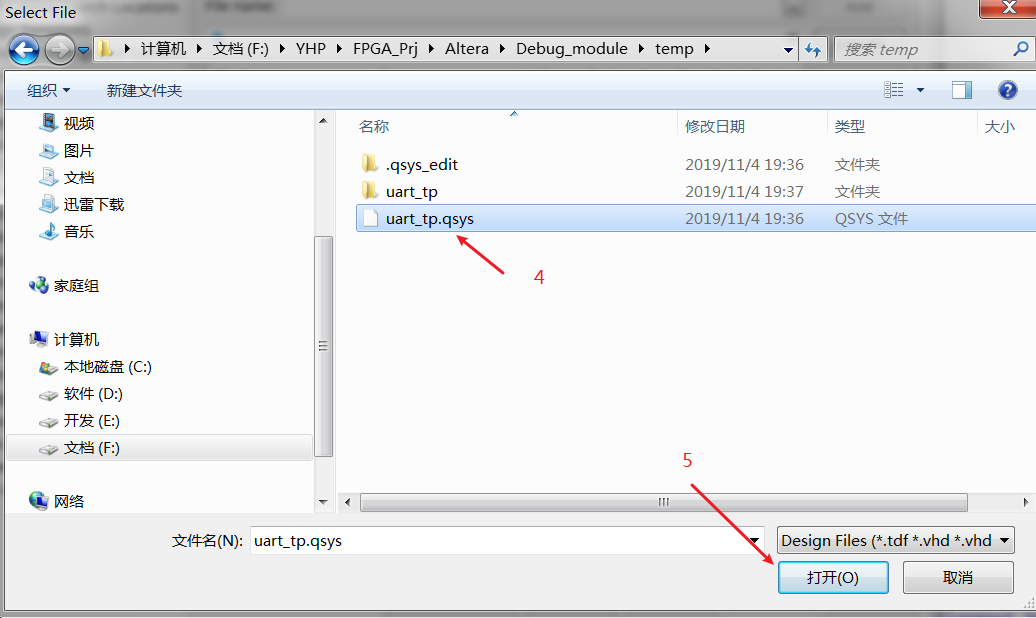

` `在quartus平臺中使用串口模塊的IP，需要使用到platform designer軟件來實現。 ## 操作步驟 ` `1、在quartus界面調出IP Catalog界面。  ` `2、在IP catalog中搜索UART，找到RS2323模塊，并雙擊打開，選擇合適的路徑和存放。  ` `3、使用該模塊若不搭建nios軟核，則使用streaming。  在右上角電機Block Symbol或者在菜單選擇View->Block Symbol打開模塊符號。  ` `4、串口配置了波特率，其自動配置的參數與時鐘有關，因此需要加入時鐘模塊，告知系統輸入時鐘為多少。 操作如下：  ` `5、打開系統連接的界面，為其添加時鐘輸入模塊。  ` `6、在IP搜索欄搜索clock，雙擊選擇的模塊添加時鐘模塊，輸入模塊。  ` `7、根據板載資源，設置時鐘的參考時鐘。  ` `8、連接時鐘模塊和串口模塊的clk和reset。  ` `9、點擊Generate HDL生成模塊。  ` `10、在quartus中添加生成的sys系統。     ` `11、從platform designer生成模塊實例將實例拷貝到添加到quartus的頂層文件中，添加寫數據和讀數據的時序。    這里只測試一下串口發送數據的功能，接收數據的操作基本是一樣的。 ` `12、在platform designer查看串口模塊發送數據的時序。   ` `同理在這里一樣可以查看到接收數據的時序。 ` `需要注意的是，時序中的數據其實是在to_uart_valid信號為1時，在每一個時鐘上升沿讀取一個要發送的數據，當數據讀入后to_uart_ready信號通知RS232模塊發送數據，可以在需要發送的數據都寫入RS232后在讓to_uart_valid信號拉高觸發發送，也可以在valid信號之后就開始觸發，但是一定得注意發送的數據個數適合valid信號為高電平時其中有多少個上升沿決定的。 ` `下面是測試串口發送數據的頂層文件。 ``` module top2( input wire clk,//50MHz時鐘 //rst,// output reg led, //用于指示 input wire rxd, output wire txd, inout dht_io ); //*********************************PROCESS************************************** // 復位模塊 //****************************************************************************** reg rst_n ; reg [15:0]delay_cnt; always@(posedge clk) begin if(delay_cnt>=16'd35530)begin delay_cnt <= delay_cnt; rst_n <= 1'b1; end else begin rst_n <= 1'b0; delay_cnt <= delay_cnt + 1'b1; end end //指示燈 //assign txd = led; reg [31:0]cnt; reg led_f1,tx_flag; always@(posedge clk) begin led_f1 <= led; tx_flag <= led &(~led_f1); if(cnt >= 32'd25000000 - 1) begin cnt <= 0; led <=~led; end else begin cnt <= cnt + 1'b1 ; end end //-------------------------------------------- localparam s_s1=0; localparam s_s2=1; localparam s_s3=2; localparam s_s4=3; reg [7:0]send_data; reg to_uart_valid , to_uart_ready; reg [2:0]send_st; reg [7:0]data_cnt; always@(posedge clk) begin if(!rst_n)begin to_uart_ready <= 1'b0; to_uart_valid <= 1'b0; send_data <= 8'd0; send_st<= s_s1; data_cnt <= 8'd0; end else begin case(send_st) s_s1:begin//待機 if(tx_flag)begin send_st <= s_s2; to_uart_valid <= 1'b0; to_uart_ready<= 1'b0; data_cnt <= 8'd0; send_data <= 9; end else begin to_uart_valid <= 1'b0; to_uart_ready<= 1'b0; end end s_s2:begin if(data_cnt <= 8'd8-1'b1)begin to_uart_valid <= 1'b1; //to_uart_ready <= (data_cnt >= 8'd5-1)?1'b0:1'b1; send_data <= data_cnt+1; data_cnt <= data_cnt + 1'b1; send_st <= (data_cnt >= 8'd5-1)?s_s3:s_s2; end end s_s3:begin to_uart_valid <= 1'b0; to_uart_ready <= 1'b1; send_st <= s_s1; data_cnt<=8'd0; end default :send_st <= s_s1; endcase end end IP_UART u0 ( //.rs232_0_from_uart_ready (<connected-to-rs232_0_from_uart_ready>), // rs232_0_avalon_data_receive_source.ready //.rs232_0_from_uart_data (<connected-to-rs232_0_from_uart_data>), // .data //.rs232_0_from_uart_error (<connected-to-rs232_0_from_uart_error>), // .error //.rs232_0_from_uart_valid (<connected-to-rs232_0_from_uart_valid>), // .valid .rs232_0_to_uart_data (send_data), // rs232_0_avalon_data_transmit_sink.data .rs232_0_to_uart_error (), // .error .rs232_0_to_uart_valid (to_uart_valid), // .valid .rs232_0_to_uart_ready (to_uart_ready), // .ready .rs232_0_UART_RXD (rxd), // rs232_0_external_interface.RXD .rs232_0_UART_TXD (txd), // .TXD .clk_clk (clk), // clk.clk .reset_reset_n (rst_n) // reset.reset_n ); endmodule ``` ` `結果如下:
