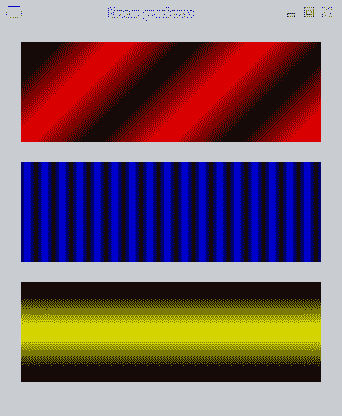

# 漸變 > 原文： [https://zetcode.com/gfx/cairo/gradients/](https://zetcode.com/gfx/cairo/gradients/) 在 Cairo 圖形教程的這一部分中，我們將介紹漸變。 我們將提到線性和徑向漸變。 在計算機圖形學中，漸變是從淺到深或從一種顏色到另一種顏色的陰影的平滑混合。 在 2D 繪圖程序和繪畫程序中，漸變用于創建彩色背景和特殊效果以及模擬燈光和陰影。 （answers.com） ## 線性漸變 線性漸變是沿著一條線的顏色混合或顏色陰影混合。 它們是使用`cairo_pattern_create_linear()`函數創建的。 ```c #include <cairo.h> #include <gtk/gtk.h> void draw_gradient1(cairo_t *); void draw_gradient2(cairo_t *); void draw_gradient3(cairo_t *); static gboolean on_draw_event(GtkWidget *widget, cairo_t *cr, gpointer user_data) { draw_gradient1(cr); draw_gradient2(cr); draw_gradient3(cr); return FALSE; } void draw_gradient1(cairo_t *cr) { cairo_pattern_t *pat1; pat1 = cairo_pattern_create_linear(0.0, 0.0, 350.0, 350.0); gdouble j; gint count = 1; for ( j = 0.1; j < 1; j += 0.1 ) { if (( count % 2 )) { cairo_pattern_add_color_stop_rgb(pat1, j, 0, 0, 0); } else { cairo_pattern_add_color_stop_rgb(pat1, j, 1, 0, 0); } count++; } cairo_rectangle(cr, 20, 20, 300, 100); cairo_set_source(cr, pat1); cairo_fill(cr); cairo_pattern_destroy(pat1); } void draw_gradient2(cairo_t *cr) { cairo_pattern_t *pat2; pat2 = cairo_pattern_create_linear(0.0, 0.0, 350.0, 0.0); gdouble i; gint count = 1; for ( i = 0.05; i < 0.95; i += 0.025 ) { if (( count % 2 )) { cairo_pattern_add_color_stop_rgb(pat2, i, 0, 0, 0); } else { cairo_pattern_add_color_stop_rgb(pat2, i, 0, 0, 1); } count++; } cairo_rectangle(cr, 20, 140, 300, 100); cairo_set_source(cr, pat2); cairo_fill(cr); cairo_pattern_destroy(pat2); } void draw_gradient3(cairo_t *cr) { cairo_pattern_t *pat3; pat3 = cairo_pattern_create_linear(20.0, 260.0, 20.0, 360.0); cairo_pattern_add_color_stop_rgb(pat3, 0.1, 0, 0, 0); cairo_pattern_add_color_stop_rgb(pat3, 0.5, 1, 1, 0); cairo_pattern_add_color_stop_rgb(pat3, 0.9, 0, 0, 0); cairo_rectangle(cr, 20, 260, 300, 100); cairo_set_source(cr, pat3); cairo_fill(cr); cairo_pattern_destroy(pat3); } int main(int argc, char *argv[]) { GtkWidget *window; GtkWidget *darea; gtk_init(&argc, &argv); window = gtk_window_new(GTK_WINDOW_TOPLEVEL); darea = gtk_drawing_area_new(); gtk_container_add(GTK_CONTAINER (window), darea); g_signal_connect(G_OBJECT(darea), "draw", G_CALLBACK(on_draw_event), NULL); g_signal_connect(G_OBJECT(window), "destroy", G_CALLBACK(gtk_main_quit), NULL); gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER); gtk_window_set_default_size(GTK_WINDOW(window), 340, 390); gtk_window_set_title(GTK_WINDOW(window), "Linear gradients"); gtk_widget_set_app_paintable(window, TRUE); gtk_widget_show_all(window); gtk_main(); return 0; } ``` 該示例繪制了三個填充有線性漸變的矩形。 ```c pat3 = cairo_pattern_create_linear(20.0, 260.0, 20.0, 360.0); ``` 在這里，我們創建一個線性漸變圖案。 參數指定直線，沿著該直線繪制漸變。 在我們的情況下，這是一條垂直線。 ```c cairo_pattern_add_color_stop_rgb(pat3, 0.1, 0, 0, 0); cairo_pattern_add_color_stop_rgb(pat3, 0.5, 1, 1, 0); cairo_pattern_add_color_stop_rgb(pat3, 0.9, 0, 0, 0); ``` 我們定義色標以產生漸變圖案。 在這種情況下，漸變是黑色和黃色的混合。 通過添加兩個黑色和一個黃色色標，我們創建了一個水平漸變圖案。 這些停止實際上是什么意思？ 在我們的情況下，我們從黑色開始，該顏色將以大小的 1/10 停止。 然后，我們開始逐漸涂成黃色，最終達到形狀的中心。 黃色停在大小的 9/10，我們再次開始用黑色繪畫，直到結束。  圖：線性漸變 ## 徑向漸變 徑向漸變是兩個圓之間顏色或陰影的混合。 `cairo_pattern_create_radial()`函數用于在 Cairo 創建徑向漸變。 ```c #include <cairo.h> #include <math.h> #include <gtk/gtk.h> void draw_gradient1(cairo_t *); void draw_gradient2(cairo_t *); static gboolean on_draw_event(GtkWidget *widget, cairo_t *cr, gpointer user_data) { draw_gradient1(cr); draw_gradient2(cr); return FALSE; } void draw_gradient1(cairo_t *cr) { cairo_pattern_t *r1; cairo_set_source_rgba(cr, 0, 0, 0, 1); cairo_set_line_width(cr, 12); cairo_translate(cr, 60, 60); r1 = cairo_pattern_create_radial(30, 30, 10, 30, 30, 90); cairo_pattern_add_color_stop_rgba(r1, 0, 1, 1, 1, 1); cairo_pattern_add_color_stop_rgba(r1, 1, 0.6, 0.6, 0.6, 1); cairo_set_source(cr, r1); cairo_arc(cr, 0, 0, 40, 0, M_PI * 2); cairo_fill(cr); cairo_pattern_destroy(r1); } void draw_gradient2(cairo_t *cr) { cairo_pattern_t *r2; cairo_translate(cr, 120, 0); r2 = cairo_pattern_create_radial(0, 0, 10, 0, 0, 40); cairo_pattern_add_color_stop_rgb(r2, 0, 1, 1, 0); cairo_pattern_add_color_stop_rgb(r2, 0.8, 0, 0, 0); cairo_set_source(cr, r2); cairo_arc(cr, 0, 0, 40, 0, M_PI * 2); cairo_fill(cr); } int main(int argc, char *argv[]) { GtkWidget *window; GtkWidget *darea; gtk_init(&argc, &argv); window = gtk_window_new(GTK_WINDOW_TOPLEVEL); darea = gtk_drawing_area_new(); gtk_container_add(GTK_CONTAINER (window), darea); g_signal_connect(G_OBJECT(darea), "draw", G_CALLBACK(on_draw_event), NULL); g_signal_connect(G_OBJECT(window), "destroy", G_CALLBACK(gtk_main_quit), NULL); gtk_window_set_position(GTK_WINDOW(window), GTK_WIN_POS_CENTER); gtk_window_set_default_size(GTK_WINDOW(window), 300, 200); gtk_window_set_title(GTK_WINDOW(window), "Radial gradients"); gtk_widget_set_app_paintable(window, TRUE); gtk_widget_show_all(window); gtk_main(); return 0; } ``` 在示例中，我們繪制了兩個徑向漸變。 ```c r1 = cairo_pattern_create_radial(30, 30, 10, 30, 30, 90); cairo_pattern_add_color_stop_rgba(r1, 0, 1, 1, 1, 1); cairo_pattern_add_color_stop_rgba(r1, 1, 0.6, 0.6, 0.6, 1); cairo_set_source(cr, r1); cairo_arc(cr, 0, 0, 40, 0, M_PI * 2); cairo_fill(cr); ``` 我們畫一個圓，并用徑向漸變填充其內部。 徑向梯度由兩個圓定義。 `cairo_pattern_add_color_stop_rgba()`函數定義顏色。 我們可以試驗圓的位置或半徑的長度。 在第一個漸變示例中，我們創建了一個類似于 3D 形狀的對象。 ```c r2 = cairo_pattern_create_radial(0, 0, 10, 0, 0, 40); cairo_pattern_add_color_stop_rgb(r2, 0, 1, 1, 0); cairo_pattern_add_color_stop_rgb(r2, 0.8, 0, 0, 0); cairo_set_source(cr, r2); cairo_arc(cr, 0, 0, 40, 0, M_PI * 2); cairo_fill(cr); ``` 在此示例中，定義徑向漸變的圓和自定義繪制的圓具有共同的中心點。  圖：徑向漸變 在 Cairo 圖形教程的這一章中，我們介紹了漸變。
